Cura del veicolo175
Con il veicolo fermo, selezionare il
menù della pressione degli pneuma‐
tici nel Driver Information Centre pre‐ mendo il tasto sull'estremità della leva
del tergicristalli. Premere e tenere
premuto per circa 4 secondi per ini‐
zializzare il ricalcolo. Nel Driver Infor‐
mation Center appare un messaggio
corrispondente.
Il processo di riprogrammazione ter‐
mina dopo aver guidato per circa
10 km o 10 minuti. Il sistema può inol‐
tre fornire informazioni limitate du‐
rante questo periodo.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, la
spia w resta accesa e un messaggio
viene visualizzato nel Driver Informa‐
tion Centre.
Driver Information Centre 3 92.
Messaggi del veicolo 3 93.
Informazioni generali
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamentodel sistema. È possibile utilizzare kit
di riparazione dei pneumatici appro‐
vati dal Costruttore.
Kit di riparazione dei pneumatici
3 177.
L'equipaggiamento radio esterno ad
alta potenza potrebbe disturbare il
TPMS.
Ogni volta che gli pneumatici ven‐
gono sostituiti, è necessario smon‐
tare i sensori TPMS e sottoporli a ma‐ nutenzione in un'officina.
Profondità del battistrada Controllare con regolarità la profon‐dità del battistrada.
Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non vari più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da appo‐
siti segni sul fianco del pneumatico.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.

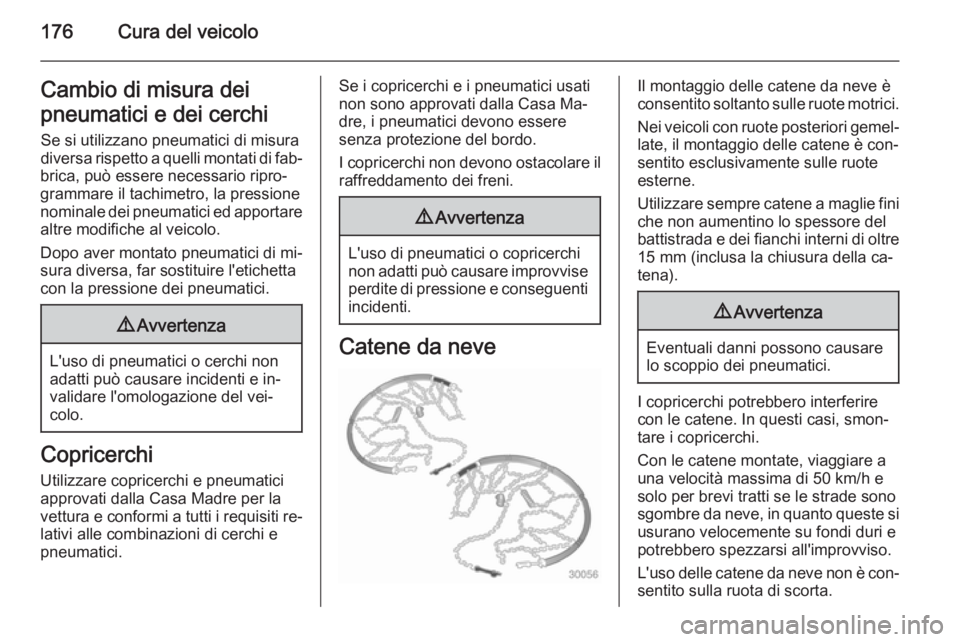

176Cura del veicoloCambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati di fab‐
brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale dei pneumatici ed apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐
lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Catene da neve
Il montaggio delle catene da neve è
consentito soltanto sulle ruote motrici.
Nei veicoli con ruote posteriori gemel‐
late, il montaggio delle catene è con‐ sentito esclusivamente sulle ruote
esterne.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del battistrada e dei fianchi interni di oltre
15 mm (inclusa la chiusura della ca‐
tena).9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
I copricerchi potrebbero interferire
con le catene. In questi casi, smon‐
tare i copricerchi.
Con le catene montate, viaggiare a
una velocità massima di 50 km/h e
solo per brevi tratti se le strade sono
sgombre da neve, in quanto queste si
usurano velocemente su fondi duri e
potrebbero spezzarsi all'improvviso.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.

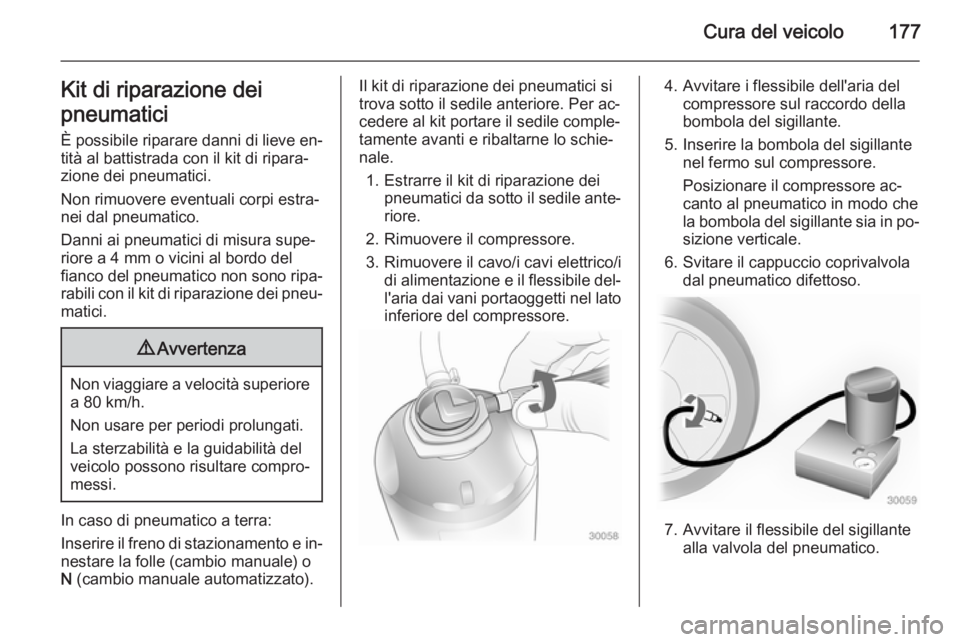

Cura del veicolo177Kit di riparazione dei
pneumatici È possibile riparare danni di lieve en‐
tità al battistrada con il kit di ripara‐
zione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di misura supe‐
riore a 4 mm o vicini al bordo del
fianco del pneumatico non sono ripa‐
rabili con il kit di riparazione dei pneu‐
matici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico a terra:
Inserire il freno di stazionamento e in‐
nestare la folle (cambio manuale) o
N (cambio manuale automatizzato).
Il kit di riparazione dei pneumatici si
trova sotto il sedile anteriore. Per ac‐
cedere al kit portare il sedile comple‐
tamente avanti e ribaltarne lo schie‐
nale.
1. Estrarre il kit di riparazione dei pneumatici da sotto il sedile ante‐riore.
2. Rimuovere il compressore. 3. Rimuovere il cavo/i cavi elettrico/i di alimentazione e il flessibile del‐l'aria dai vani portaoggetti nel lato
inferiore del compressore.4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante alla valvola del pneumatico.

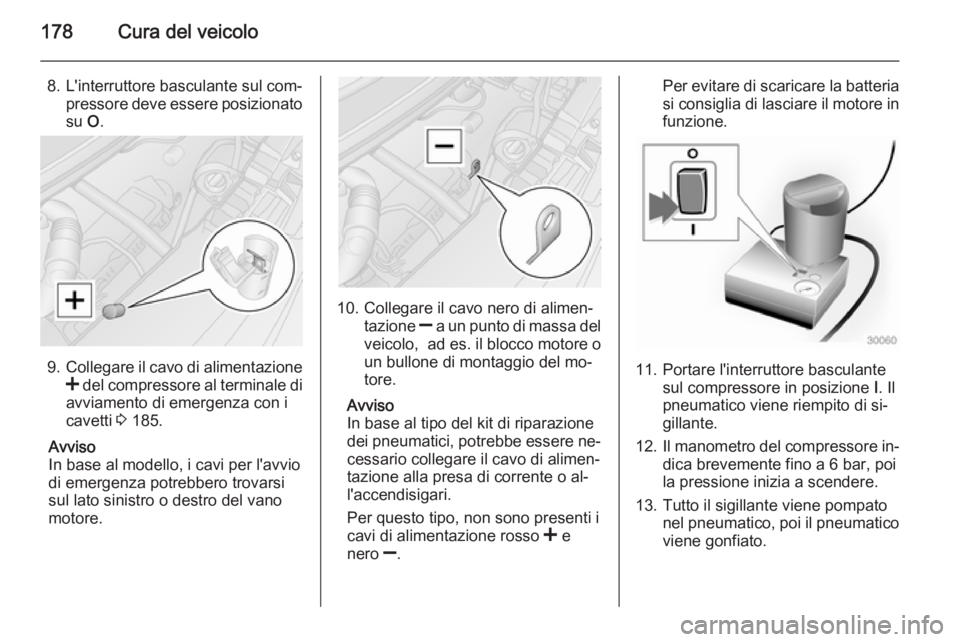

178Cura del veicolo
8. L'interruttore basculante sul com‐pressore deve essere posizionato
su O.
9. Collegare il cavo di alimentazione
< del compressore al terminale di
avviamento di emergenza con i
cavetti 3 185.
Avviso
In base al modello, i cavi per l'avvio
di emergenza potrebbero trovarsi
sul lato sinistro o destro del vano
motore.
10. Collegare il cavo nero di alimen‐
tazione ] a un punto di massa del
veicolo, ad es. il blocco motore o
un bullone di montaggio del mo‐
tore.
Avviso
In base al tipo del kit di riparazione
dei pneumatici, potrebbe essere ne‐
cessario collegare il cavo di alimen‐
tazione alla presa di corrente o al‐
l'accendisigari.
Per questo tipo, non sono presenti i
cavi di alimentazione rosso < e
nero ].
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in funzione.
11. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
12. Il manometro del compressore in‐
dica brevemente fino a 6 bar, poi
la pressione inizia a scendere.
13. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.

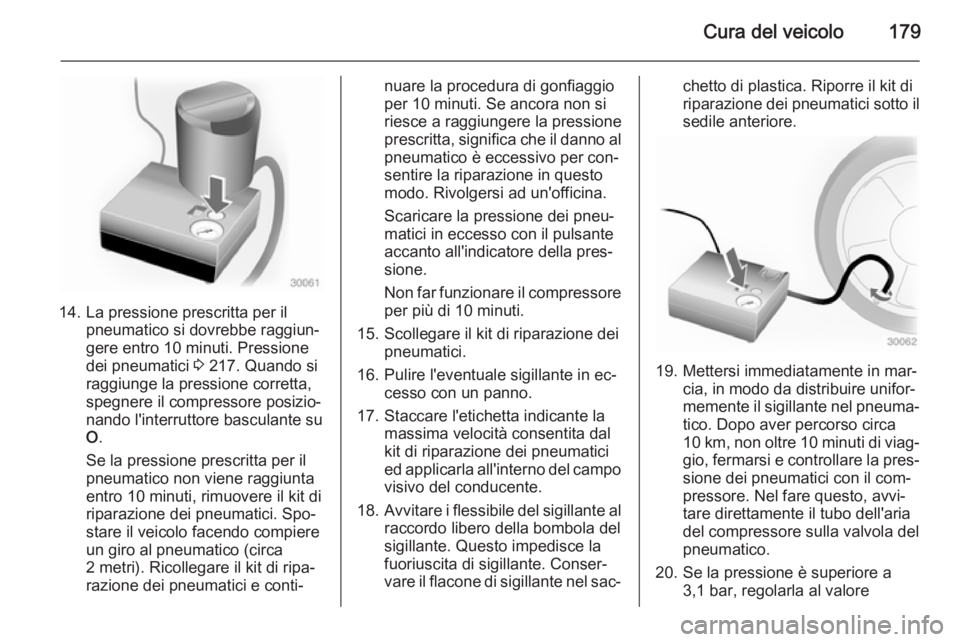

Cura del veicolo179
14. La pressione prescritta per ilpneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 217. Quando si
raggiunge la pressione corretta, spegnere il compressore posizio‐
nando l'interruttore basculante su
O .
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico (circa
2 metri). Ricollegare il kit di ripa‐
razione dei pneumatici e conti‐
nuare la procedura di gonfiaggio
per 10 minuti. Se ancora non si
riesce a raggiungere la pressione
prescritta, significa che il danno al
pneumatico è eccessivo per con‐
sentire la riparazione in questo
modo. Rivolgersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
accanto all'indicatore della pres‐
sione.
Non far funzionare il compressore per più di 10 minuti.
15. Scollegare il kit di riparazione dei pneumatici.
16. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
17. Staccare l'etichetta indicante la massima velocità consentita dal
kit di riparazione dei pneumatici
ed applicarla all'interno del campo visivo del conducente.
18. Avvitare i flessibile del sigillante al
raccordo libero della bombola del
sigillante. Questo impedisce la
fuoriuscita di sigillante. Conser‐
vare il flacone di sigillante nel sac‐chetto di plastica. Riporre il kit di
riparazione dei pneumatici sotto il
sedile anteriore.
19. Mettersi immediatamente in mar‐ cia, in modo da distribuire unifor‐
memente il sigillante nel pneuma‐
tico. Dopo aver percorso circa
10 km, non oltre 10 minuti di viag‐
gio, fermarsi e controllare la pres‐ sione dei pneumatici con il com‐
pressore. Nel fare questo, avvi‐
tare direttamente il tubo dell'aria
del compressore sulla valvola del
pneumatico.
20. Se la pressione è superiore a 3,1 bar, regolarla al valore

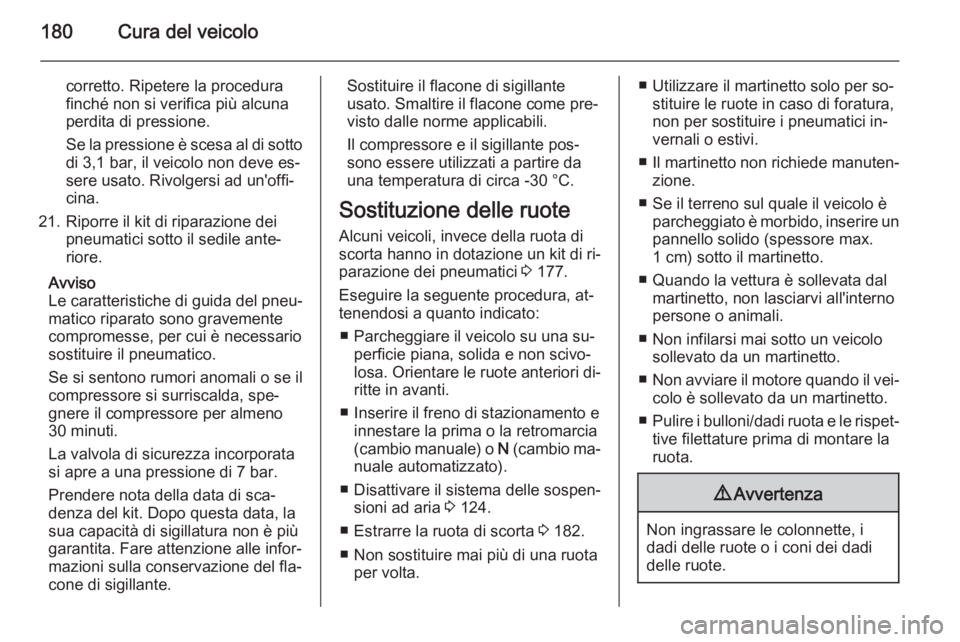

180Cura del veicolo
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 3,1 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
21. Riporre il kit di riparazione dei pneumatici sotto il sedile ante‐
riore.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Prendere nota della data di sca‐denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Fare attenzione alle infor‐
mazioni sulla conservazione del fla‐
cone di sigillante.Sostituire il flacone di sigillante
usato. Smaltire il flacone come pre‐
visto dalle norme applicabili.
Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Sostituzione delle ruote
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 177.
Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Inserire il freno di stazionamento e innestare la prima o la retromarcia
(cambio manuale) o N (cambio ma‐
nuale automatizzato).
■ Disattivare il sistema delle sospen‐ sioni ad aria 3 124.
■ Estrarre la ruota di scorta 3 182.
■ Non sostituire mai più di una ruota per volta.■ Utilizzare il martinetto solo per so‐stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Il martinetto non richiede manuten‐
zione.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire unpannello solido (spessore max.
1 cm) sotto il martinetto.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.
■ Non avviare il motore quando il vei‐
colo è sollevato da un martinetto.
■ Pulire i bulloni/dadi ruota e le rispet‐
tive filettature prima di montare la
ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.

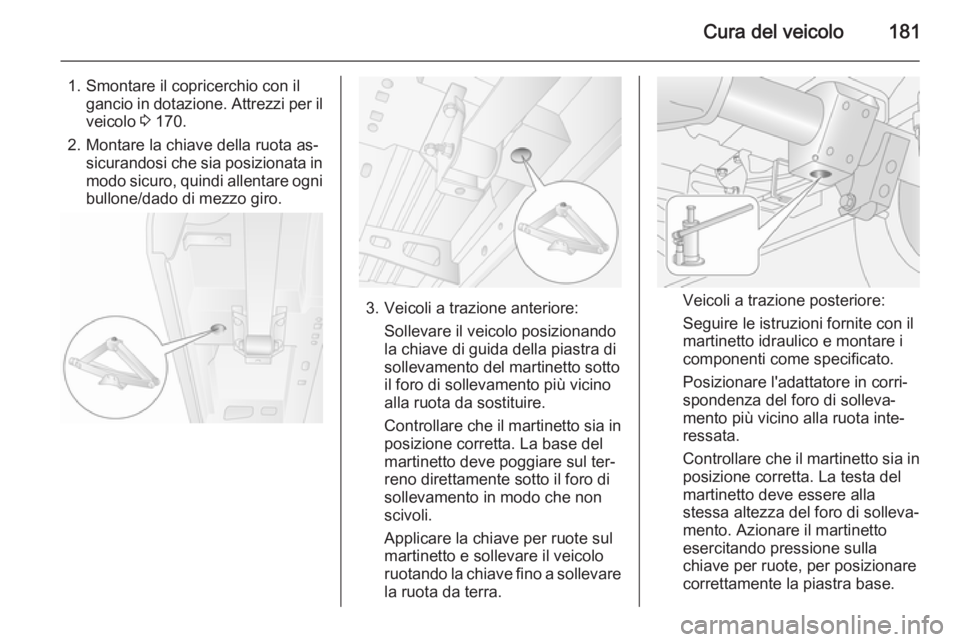

Cura del veicolo181
1. Smontare il copricerchio con ilgancio in dotazione. Attrezzi per il
veicolo 3 170.
2. Montare la chiave della ruota as‐ sicurandosi che sia posizionata inmodo sicuro, quindi allentare ogni
bullone/dado di mezzo giro.
3. Veicoli a trazione anteriore:
Sollevare il veicolo posizionando
la chiave di guida della piastra di
sollevamento del martinetto sotto
il foro di sollevamento più vicino
alla ruota da sostituire.
Controllare che il martinetto sia in posizione corretta. La base del
martinetto deve poggiare sul ter‐
reno direttamente sotto il foro di
sollevamento in modo che non
scivoli.
Applicare la chiave per ruote sul
martinetto e sollevare il veicolo
ruotando la chiave fino a sollevare
la ruota da terra.Veicoli a trazione posteriore:
Seguire le istruzioni fornite con il
martinetto idraulico e montare i
componenti come specificato.
Posizionare l'adattatore in corri‐
spondenza del foro di solleva‐
mento più vicino alla ruota inte‐
ressata.
Controllare che il martinetto sia in
posizione corretta. La testa del
martinetto deve essere alla
stessa altezza del foro di solleva‐
mento. Azionare il martinetto
esercitando pressione sulla
chiave per ruote, per posizionare
correttamente la piastra base.

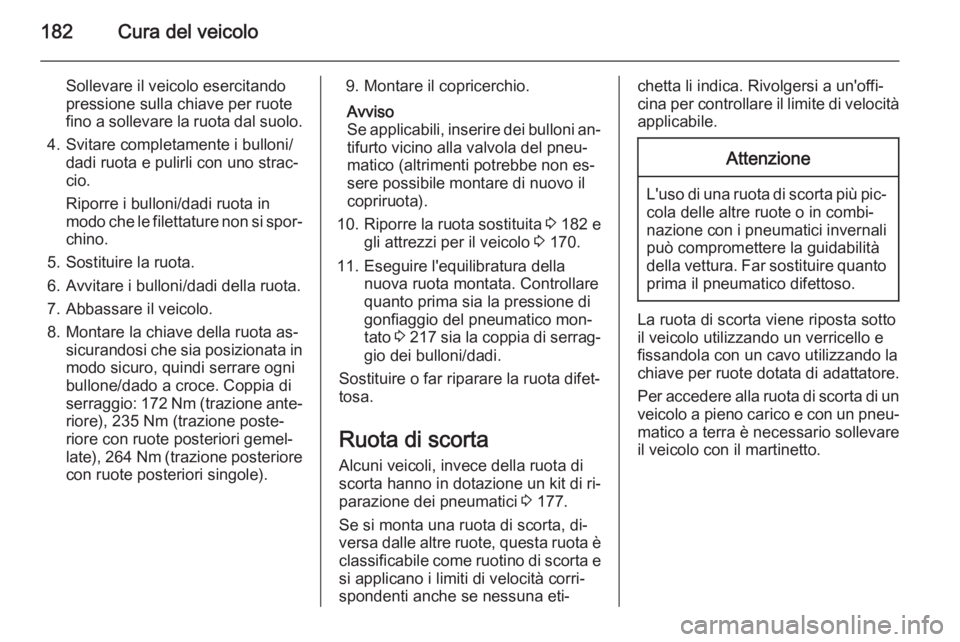

182Cura del veicolo
Sollevare il veicolo esercitando
pressione sulla chiave per ruote
fino a sollevare la ruota dal suolo.
4. Svitare completamente i bulloni/ dadi ruota e pulirli con uno strac‐
cio.
Riporre i bulloni/dadi ruota in
modo che le filettature non si spor‐
chino.
5. Sostituire la ruota.
6. Avvitare i bulloni/dadi della ruota. 7. Abbassare il veicolo.
8. Montare la chiave della ruota as‐ sicurandosi che sia posizionata in
modo sicuro, quindi serrare ogni
bullone/dado a croce. Coppia di
serraggio: 172 Nm (trazione ante‐ riore), 235 Nm (trazione poste‐
riore con ruote posteriori gemel‐
late), 264 Nm (trazione posteriore
con ruote posteriori singole).9. Montare il copricerchio.
Avviso
Se applicabili, inserire dei bulloni an‐
tifurto vicino alla valvola del pneu‐
matico (altrimenti potrebbe non es‐
sere possibile montare di nuovo il
copriruota).
10. Riporre la ruota sostituita 3 182 e
gli attrezzi per il veicolo 3 170.
11. Eseguire l'equilibratura della nuova ruota montata. Controllare
quanto prima sia la pressione di
gonfiaggio del pneumatico mon‐ tato 3 217 sia la coppia di serrag‐
gio dei bulloni/dadi.
Sostituire o far riparare la ruota difet‐
tosa.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 177.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è
classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità applicabile.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta viene riposta sotto
il veicolo utilizzando un verricello e
fissandola con un cavo utilizzando la chiave per ruote dotata di adattatore.
Per accedere alla ruota di scorta di un veicolo a pieno carico e con un pneu‐ matico a terra è necessario sollevare
il veicolo con il martinetto.
