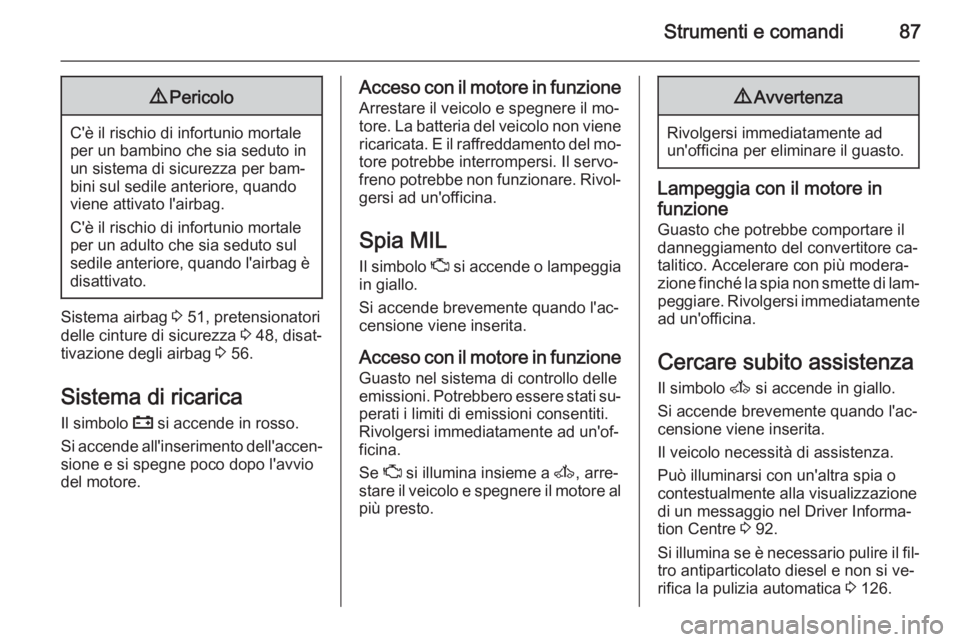

Strumenti e comandi879Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 51, pretensionatori
delle cinture di sicurezza 3 48, disat‐
tivazione degli airbag 3 56.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐ tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneGuasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Se Z si illumina insieme a A, arre‐
stare il veicolo e spegnere il motore al
più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐
peggiare. Rivolgersi immediatamente
ad un'officina.
Cercare subito assistenza Il simbolo A si accende in giallo.
Si accende brevemente quando l'ac‐ censione viene inserita.
Il veicolo necessità di assistenza.
Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione di un messaggio nel Driver Informa‐
tion Centre 3 92.
Si illumina se è necessario pulire il fil‐
tro antiparticolato diesel e non si ve‐
rifica la pulizia automatica 3 126.

88Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Display di manutenzione
La spia o inoltre si illumina nel Driver
Information Centre quando la di‐
stanza restante alla manutenzione
successiva raggiunge 0 km o la data
prevista.
Nel Driver Information Centre appare
anche il messaggio RICHIESTA
MANUTENZIONE .
Display di manutenzione 3 83.
Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se C si illumina (probabilmente in‐
sieme a W e/o R ), arrestare il veicolo
e spegnere il motore al più presto.
9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
A seconda del tipo di guasto, è pos‐
sibile che anche il Driver Information
Center visualizzi un messaggio di av‐
vertimento 3 92.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
La spia R resta illuminata dopo l'ac‐
censione del quadro se viene azio‐
nato il freno di stazionamento 3 133.
Quando viene rilasciato il freno di sta‐
zionamento, R si illumina (probabil‐
mente assieme a C) se il livello del
liquido dei freni è troppo basso
3 156.
9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 132.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il fun‐ zionamento.
Se le spie u e A si accendono con‐
temporaneamente alla visualizza‐
zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Centre 3 92, è presente un gua‐
sto nell'ABS. L'impianto frenante ri‐
mane operativo ma senza la regola‐
zione ABS.

Strumenti e comandi89
Se le spie u, A , R e C si accen‐
dono, significa che ABS ed ESP non
sono attivi e il messaggio IMPIANTO
FRENI GUASTO viene visualizzato.
Rivolgersi ad un'officina.
Sistema di antibloccaggio 3 132.
Passaggio alla marcia
superiore
Il simbolo k o j si accende in giallo.
Si illumina quando il cambio di marcia
è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 118.
Programma elettronico di
stabilità Il simbolo b lampeggia o si accende
in giallo.
Si accende per alcuni secondi all'in‐
serimento dell'accensione.Lampeggia durante la marcia
Il sistema è correttamente inserito. La potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico 3 135.
Si accende durante la guida Il sistema non è disponibile.
Può accendersi insieme alla spia A
3 87. Il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente 3 92.
ESP® Plus
3 135, Sistema di controllo
trazione 3 134.
Programma elettronico di
stabilità spento
Il simbolo Ø si accende in giallo.
Se ® Plus
è stato disattivato con il pul‐
sante Ø sul quadro strumenti, la spia
Ø si illumina e un messaggio corri‐
spondente appare nel Driver Informa‐
tion Centre 3 92.
ESP® Plus
3 135, Sistema di controllo
trazione 3 134.Temperatura del liquido di
raffreddamento del motore Il simbolo W si accende in rosso.
Acceso con il motore in funzione
Se W si illumina (probabilmente in‐
sieme alla spia C), arrestare il vei‐
colo e spegnere il motore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 154.
Se il livello del liquido è sufficiente, ri‐ volgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.

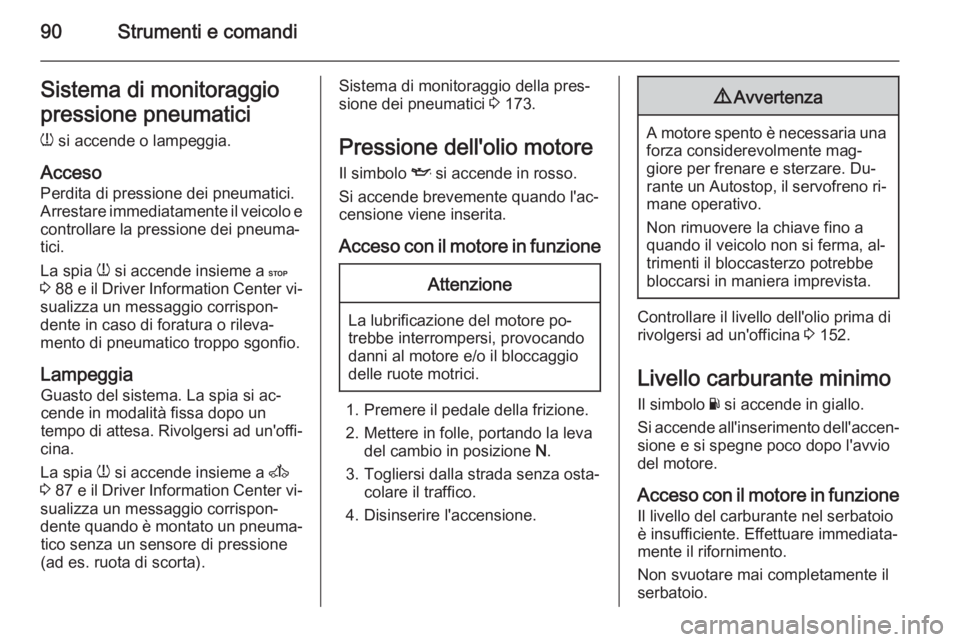

90Strumenti e comandiSistema di monitoraggio
pressione pneumatici
w si accende o lampeggia.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
La spia w si accende insieme a C
3 88 e il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.
Lampeggia Guasto del sistema. La spia si ac‐
cende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐
cina.
La spia w si accende insieme a A
3 87 e il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente quando è montato un pneuma‐
tico senza un sensore di pressione
(ad es. ruota di scorta).Sistema di monitoraggio della pres‐
sione dei pneumatici 3 173.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 152.
Livello carburante minimo
Il simbolo Y si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Il livello del carburante nel serbatoio
è insufficiente. Effettuare immediata‐
mente il rifornimento.
Non svuotare mai completamente il
serbatoio.

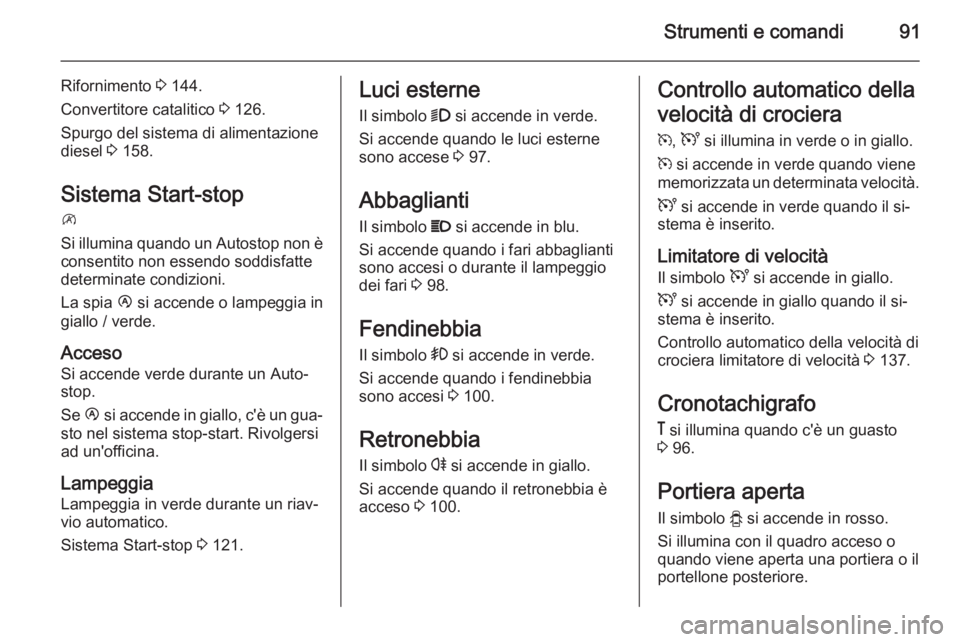

Strumenti e comandi91
Rifornimento 3 144.
Convertitore catalitico 3 126.
Spurgo del sistema di alimentazione diesel 3 158.
Sistema Start-stop
\
Si illumina quando un Autostop non è
consentito non essendo soddisfatte
determinate condizioni.
La spia Ï si accende o lampeggia in
giallo / verde.
Acceso
Si accende verde durante un Auto‐
stop.
Se Ï si accende in giallo, c'è un gua‐
sto nel sistema stop-start. Rivolgersi
ad un'officina.
Lampeggia
Lampeggia in verde durante un riav‐
vio automatico.
Sistema Start-stop 3 121.Luci esterne
Il simbolo 9 si accende in verde.
Si accende quando le luci esterne
sono accese 3 97.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti sono accesi o durante il lampeggio
dei fari 3 98.
Fendinebbia Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 100.
Retronebbia Il simbolo r si accende in giallo.
Si accende quando il retronebbia è
acceso 3 100.Controllo automatico della
velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il si‐
stema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.
U si accende in giallo quando il si‐
stema è inserito.
Controllo automatico della velocità di crociera limitatore di velocità 3 137.
Cronotachigrafo
& si illumina quando c'è un guasto
3 96.
Portiera aperta Il simbolo y si accende in rosso.
Si illumina con il quadro acceso o
quando viene aperta una portiera o il
portellone posteriore.

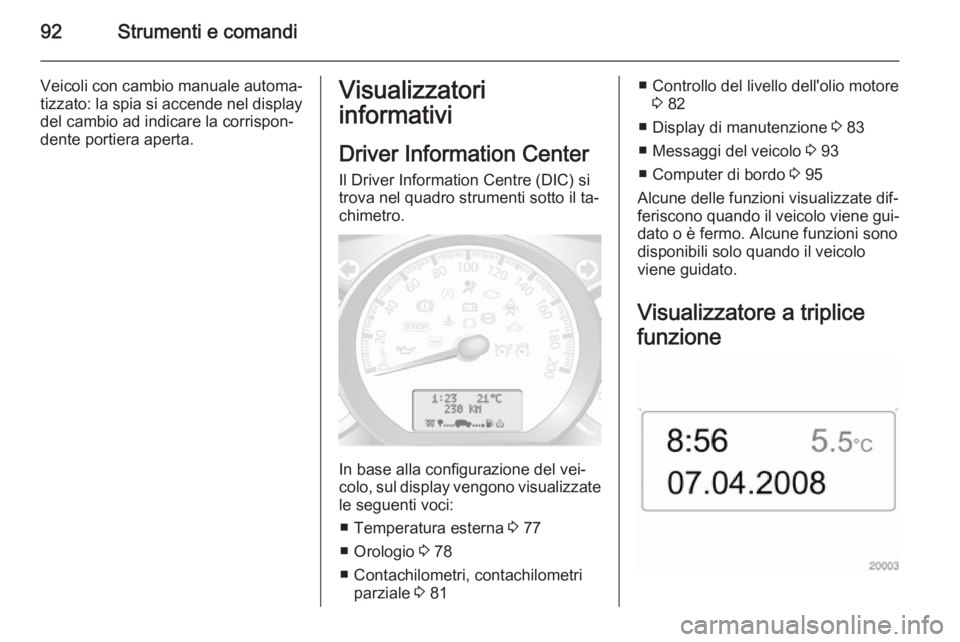

92Strumenti e comandi
Veicoli con cambio manuale automa‐tizzato: la spia si accende nel display
del cambio ad indicare la corrispon‐
dente portiera aperta.Visualizzatori
informativi
Driver Information Center
Il Driver Information Centre (DIC) si
trova nel quadro strumenti sotto il ta‐
chimetro.
In base alla configurazione del vei‐
colo, sul display vengono visualizzate le seguenti voci:
■ Temperatura esterna 3 77
■ Orologio 3 78
■ Contachilometri, contachilometri parziale 3 81
■ Controllo del livello dell'olio motore
3 82
■ Display di manutenzione 3 83
■ Messaggi del veicolo 3 93
■ Computer di bordo 3 95
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.
Visualizzatore a triplice
funzione

Strumenti e comandi93
Visualizza l'ora, la temperatura
esterna e la data ad accensione
inserita.Messaggi del veicolo
I messaggi vengono visualizzati nel
Driver Information Center, assieme a
A o C .
Messaggi informativiMessaggi informativiMODO ECONOMIA BATTERIAANTIPATTINO DISATTIVATOSISTEMA LUCI AUTOMAT.OFFLIVELLO OLIO A REGIME
Messaggi di guasto
Visualizzati assieme alla spia A.
Guidare con cautela e rivolgersi a
un'officina.
Per eliminare il messaggio di guasto,
premere il pulsante all'estremità della leva dei tergicristalli. Dopo alcuni se‐
condi, il messaggio scompare auto‐
maticamente e A rimane acceso. Il
guasto sarà quindi memorizzato nel
sistema di bordo.Messaggi di guastoESP DA CONTROLLAREFILTRO CARBUR. DA SPURGARECAMBIO NON FUNZIONANTESISTEMA LUCI CONTROLLARE
Messaggi di avvertimento
Questi messaggi possono essere vi‐
sualizzati con la spia C o assieme ad
altri messaggi di avvertimento, spie o segnale acustico. Arrestare immedia‐tamente il motore e rivolgersi ad
un'officina.

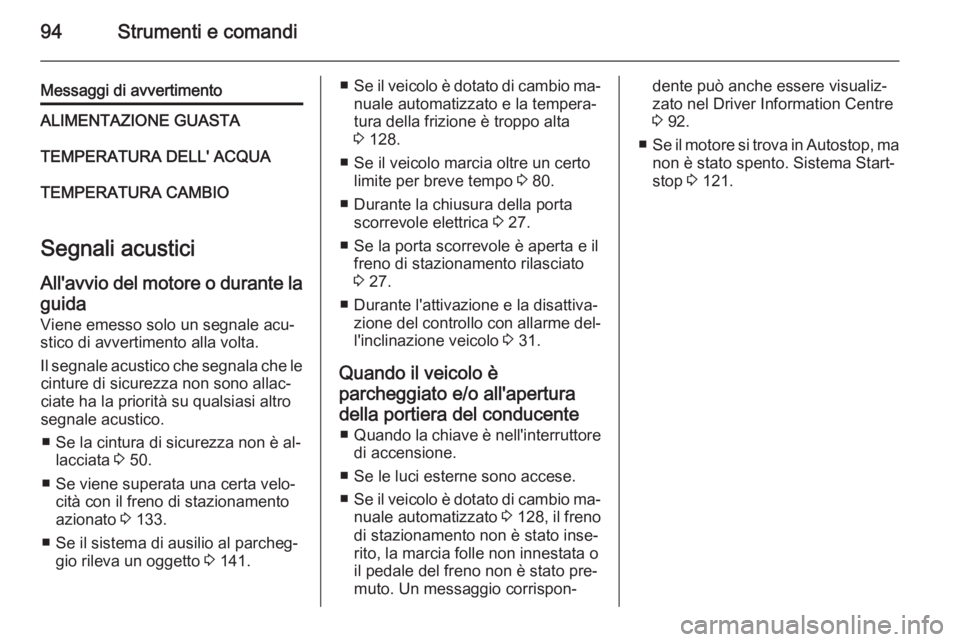

94Strumenti e comandi
Messaggi di avvertimentoALIMENTAZIONE GUASTATEMPERATURA DELL' ACQUATEMPERATURA CAMBIO
Segnali acusticiAll'avvio del motore o durante la
guida
Viene emesso solo un segnale acu‐
stico di avvertimento alla volta.
Il segnale acustico che segnala che le cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
■ Se la cintura di sicurezza non è al‐ lacciata 3 50.
■ Se viene superata una certa velo‐ cità con il freno di stazionamento
azionato 3 133.
■ Se il sistema di ausilio al parcheg‐ gio rileva un oggetto 3 141.
■ Se il veicolo è dotato di cambio ma‐
nuale automatizzato e la tempera‐
tura della frizione è troppo alta
3 128.
■ Se il veicolo marcia oltre un certo limite per breve tempo 3 80.
■ Durante la chiusura della porta scorrevole elettrica 3 27.
■ Se la porta scorrevole è aperta e il freno di stazionamento rilasciato
3 27.
■ Durante l'attivazione e la disattiva‐ zione del controllo con allarme del‐l'inclinazione veicolo 3 31.
Quando il veicolo è
parcheggiato e/o all'apertura della portiera del conducente ■ Quando la chiave è nell'interruttore
di accensione.
■ Se le luci esterne sono accese.
■ Se il veicolo è dotato di cambio ma‐
nuale automatizzato 3 128, il freno
di stazionamento non è stato inse‐
rito, la marcia folle non innestata o
il pedale del freno non è stato pre‐
muto. Un messaggio corrispon‐dente può anche essere visualiz‐
zato nel Driver Information Centre
3 92.
■ Se il motore si trova in Autostop, ma
non è stato spento. Sistema Start-
stop 3 121.
