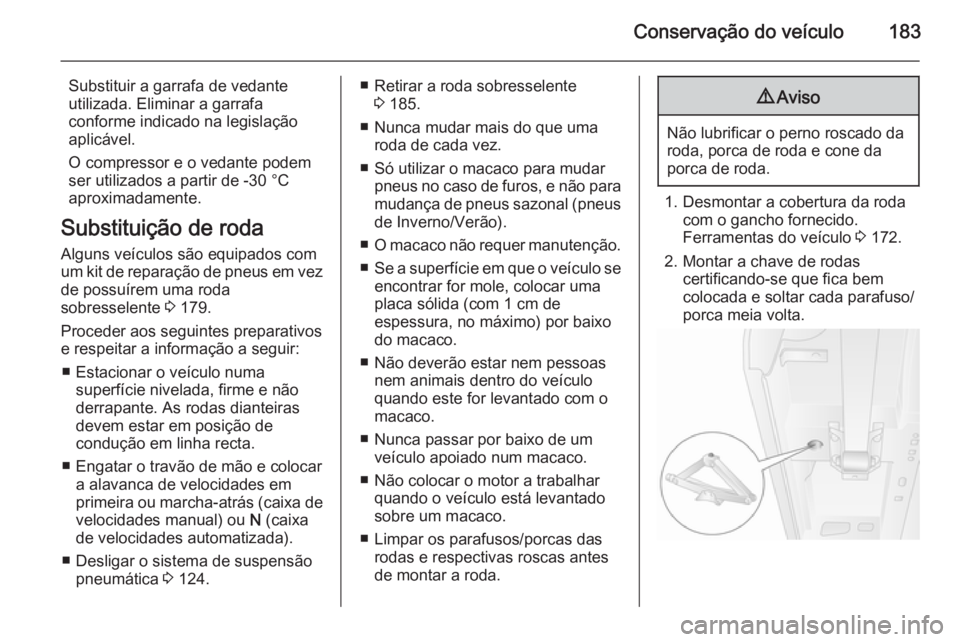

Conservação do veículo183
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda
Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 179.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
■ Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
■ Engatar o travão de mão e colocar a alavanca de velocidades em
primeira ou marcha-atrás (caixa de velocidades manual) ou N (caixa
de velocidades automatizada).
■ Desligar o sistema de suspensão pneumática 3 124.■ Retirar a roda sobresselente
3 185.
■ Nunca mudar mais do que uma roda de cada vez.
■ Só utilizar o macaco para mudar pneus no caso de furos, e não para
mudança de pneus sazonal (pneus
de Inverno/Verão).
■ O macaco não requer manutenção.
■ Se a superfície em que o veículo se
encontrar for mole, colocar uma
placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
■ Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
■ Nunca passar por baixo de um veículo apoiado num macaco.
■ Não colocar o motor a trabalhar quando o veículo está levantado
sobre um macaco.
■ Limpar os parafusos/porcas das rodas e respectivas roscas antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desmontar a cobertura da roda com o gancho fornecido.
Ferramentas do veículo 3 172.
2. Montar a chave de rodas certificando-se que fica bem
colocada e soltar cada parafuso/
porca meia volta.

184Conservação do veículo

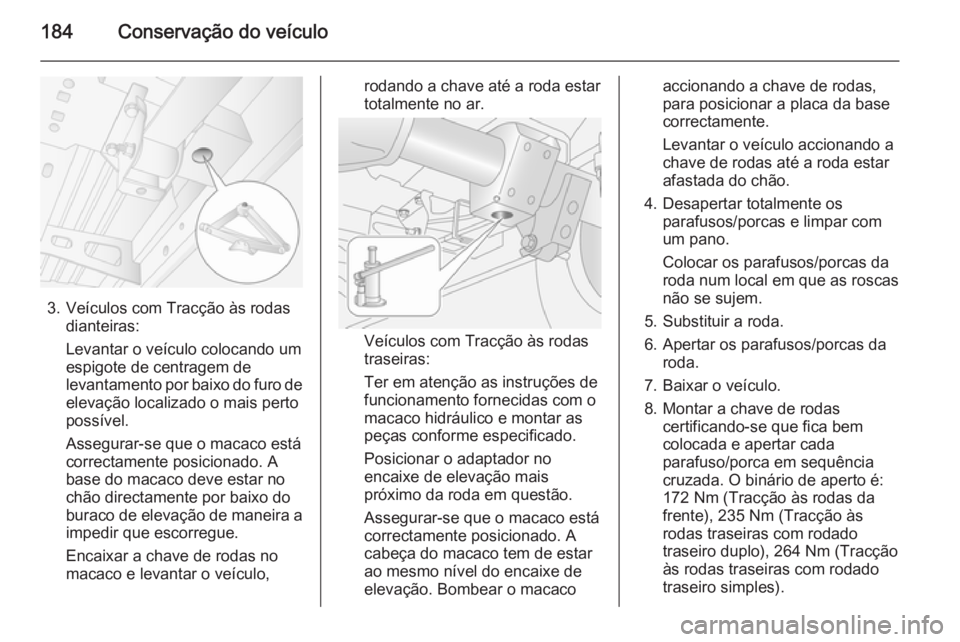

3. Veículos com Tracção às rodasdianteiras:
Levantar o veículo colocando um
espigote de centragem de
levantamento por baixo do furo de
elevação localizado o mais perto
possível.
Assegurar-se que o macaco está
correctamente posicionado. A
base do macaco deve estar no
chão directamente por baixo do
buraco de elevação de maneira a impedir que escorregue.
Encaixar a chave de rodas no
macaco e levantar o veículo,
rodando a chave até a roda estar
totalmente no ar.
Veículos com Tracção às rodas
traseiras:
Ter em atenção as instruções de
funcionamento fornecidas com o
macaco hidráulico e montar as
peças conforme especificado.
Posicionar o adaptador no
encaixe de elevação mais
próximo da roda em questão.
Assegurar-se que o macaco está correctamente posicionado. A
cabeça do macaco tem de estar
ao mesmo nível do encaixe de
elevação. Bombear o macaco
accionando a chave de rodas,
para posicionar a placa da base
correctamente.
Levantar o veículo accionando a
chave de rodas até a roda estar
afastada do chão.
4. Desapertar totalmente os parafusos/porcas e limpar com
um pano.
Colocar os parafusos/porcas da
roda num local em que as roscas
não se sujem.
5. Substituir a roda.
6. Apertar os parafusos/porcas da roda.
7. Baixar o veículo.
8. Montar a chave de rodas certificando-se que fica bem
colocada e apertar cada
parafuso/porca em sequência
cruzada. O binário de aperto é: 172 Nm (Tracção às rodas da
frente), 235 Nm (Tracção às
rodas traseiras com rodado
traseiro duplo), 264 Nm (Tracção
às rodas traseiras com rodado
traseiro simples).

Conservação do veículo185

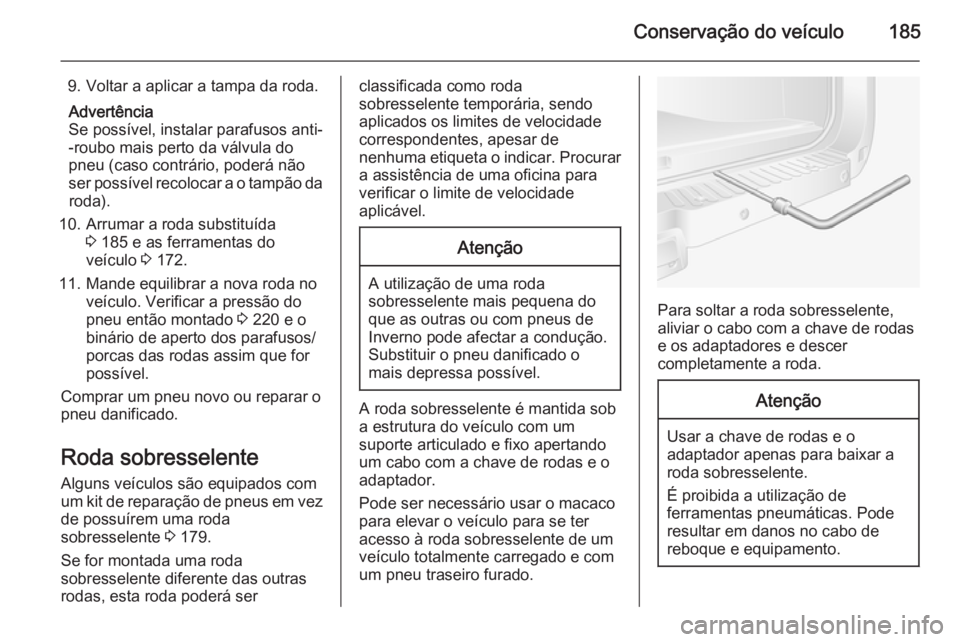

9. Voltar a aplicar a tampa da roda.Advertência
Se possível, instalar parafusos anti-
-roubo mais perto da válvula do
pneu (caso contrário, poderá não
ser possível recolocar a o tampão da roda).
10. Arrumar a roda substituída 3 185 e as ferramentas do
veículo 3 172.
11. Mande equilibrar a nova roda no veículo. Verificar a pressão do
pneu então montado 3 220 e o
binário de aperto dos parafusos/ porcas das rodas assim que for
possível.
Comprar um pneu novo ou reparar o pneu danificado.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 179.
Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá serclassificada como roda
sobresselente temporária, sendo
aplicados os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente é mantida sob
a estrutura do veículo com um
suporte articulado e fixo apertando
um cabo com a chave de rodas e o
adaptador.
Pode ser necessário usar o macaco
para elevar o veículo para se ter
acesso à roda sobresselente de um
veículo totalmente carregado e com
um pneu traseiro furado.
Para soltar a roda sobresselente,
aliviar o cabo com a chave de rodas
e os adaptadores e descer
completamente a roda.
Atenção
Usar a chave de rodas e o
adaptador apenas para baixar a
roda sobresselente.
É proibida a utilização de
ferramentas pneumáticas. Pode
resultar em danos no cabo de
reboque e equipamento.

186Conservação do veículo

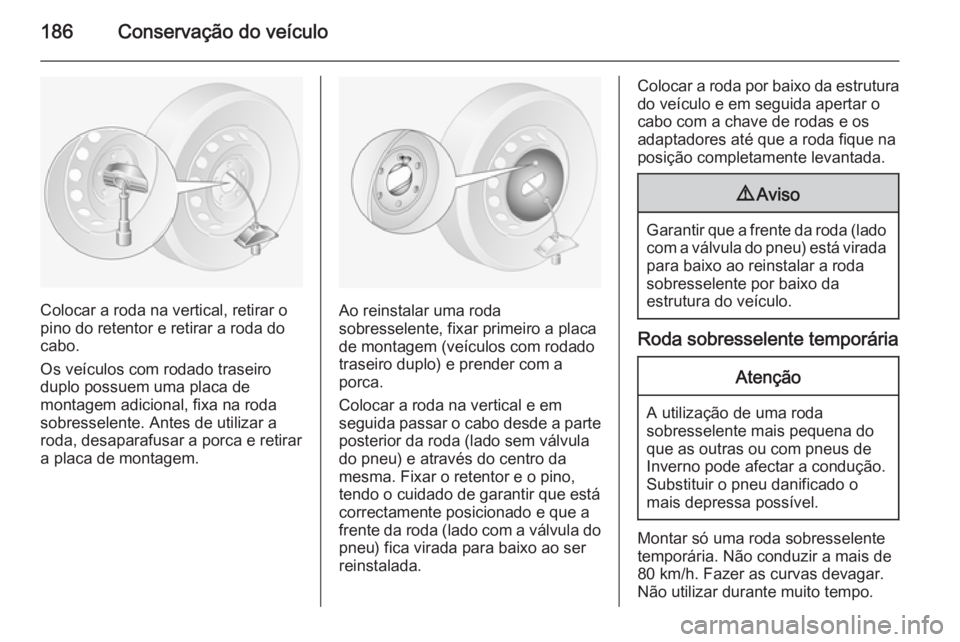

Colocar a roda na vertical, retirar o
pino do retentor e retirar a roda do cabo.
Os veículos com rodado traseiro duplo possuem uma placa de
montagem adicional, fixa na roda
sobresselente. Antes de utilizar a
roda, desaparafusar a porca e retirar
a placa de montagem.Ao reinstalar uma roda
sobresselente, fixar primeiro a placa
de montagem (veículos com rodado
traseiro duplo) e prender com a
porca.
Colocar a roda na vertical e em
seguida passar o cabo desde a parte
posterior da roda (lado sem válvula
do pneu) e através do centro da
mesma. Fixar o retentor e o pino,
tendo o cuidado de garantir que está
correctamente posicionado e que a
frente da roda (lado com a válvula do pneu) fica virada para baixo ao ser
reinstalada.
Colocar a roda por baixo da estrutura
do veículo e em seguida apertar o
cabo com a chave de rodas e os
adaptadores até que a roda fique na posição completamente levantada.9 Aviso
Garantir que a frente da roda (lado
com a válvula do pneu) está viradapara baixo ao reinstalar a roda
sobresselente por baixo da
estrutura do veículo.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.

Conservação do veículo187

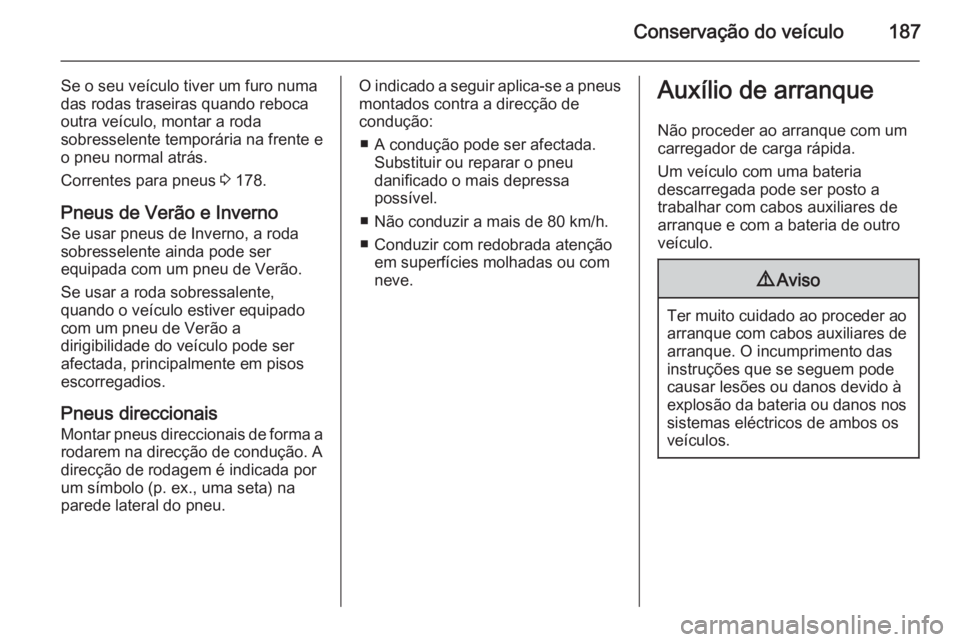

Se o seu veículo tiver um furo numa
das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 178.
Pneus de Verão e Inverno
Se usar pneus de Inverno, a roda
sobresselente ainda pode ser
equipada com um pneu de Verão.
Se usar a roda sobressalente,
quando o veículo estiver equipado
com um pneu de Verão a
dirigibilidade do veículo pode ser
afectada, principalmente em pisos
escorregadios.
Pneus direccionais
Montar pneus direccionais de forma a rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Não conduzir a mais de 80 km/h. ■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.Auxílio de arranque
Não proceder ao arranque com um
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.

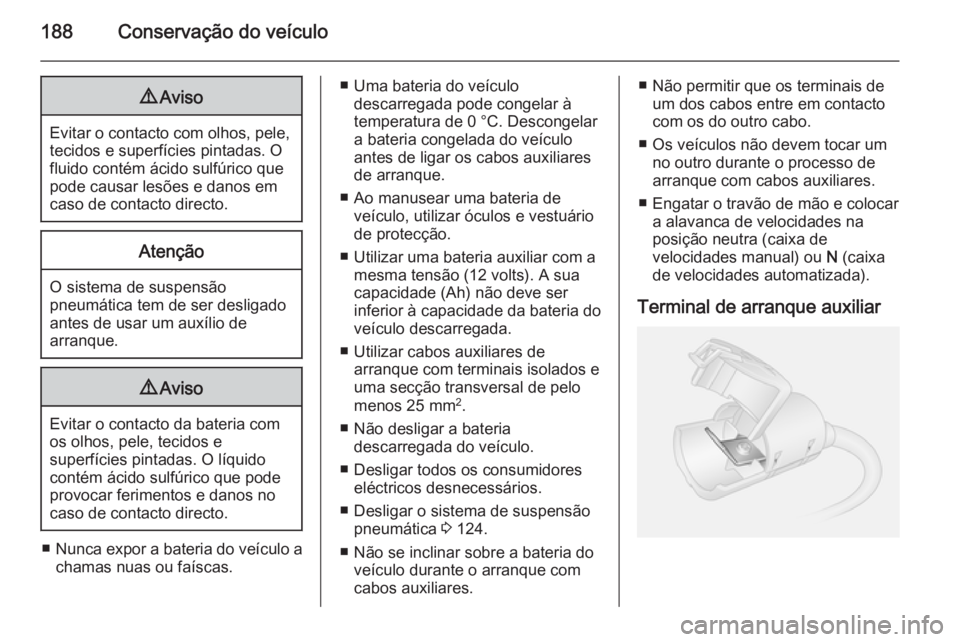

188Conservação do veículo9Aviso
Evitar o contacto com olhos, pele,
tecidos e superfícies pintadas. O
fluido contém ácido sulfúrico que
pode causar lesões e danos em
caso de contacto directo.
Atenção
O sistema de suspensão
pneumática tem de ser desligado antes de usar um auxílio de
arranque.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
■ Nunca expor a bateria do veículo a
chamas nuas ou faíscas.
■ Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C. Descongelar
a bateria congelada do veículo
antes de ligar os cabos auxiliares
de arranque.
■ Ao manusear uma bateria de veículo, utilizar óculos e vestuário
de protecção.
■ Utilizar uma bateria auxiliar com a mesma tensão (12 volts). A suacapacidade (Ah) não deve ser
inferior à capacidade da bateria do
veículo descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 25 mm 2
.
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.
■ Desligar o sistema de suspensão pneumática 3 124.
■ Não se inclinar sobre a bateria do veículo durante o arranque com
cabos auxiliares.■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
arranque com cabos auxiliares.
■ Engatar o travão de mão e colocar a alavanca de velocidades na
posição neutra (caixa de
velocidades manual) ou N (caixa
de velocidades automatizada).
Terminal de arranque auxiliar

Conservação do veículo189

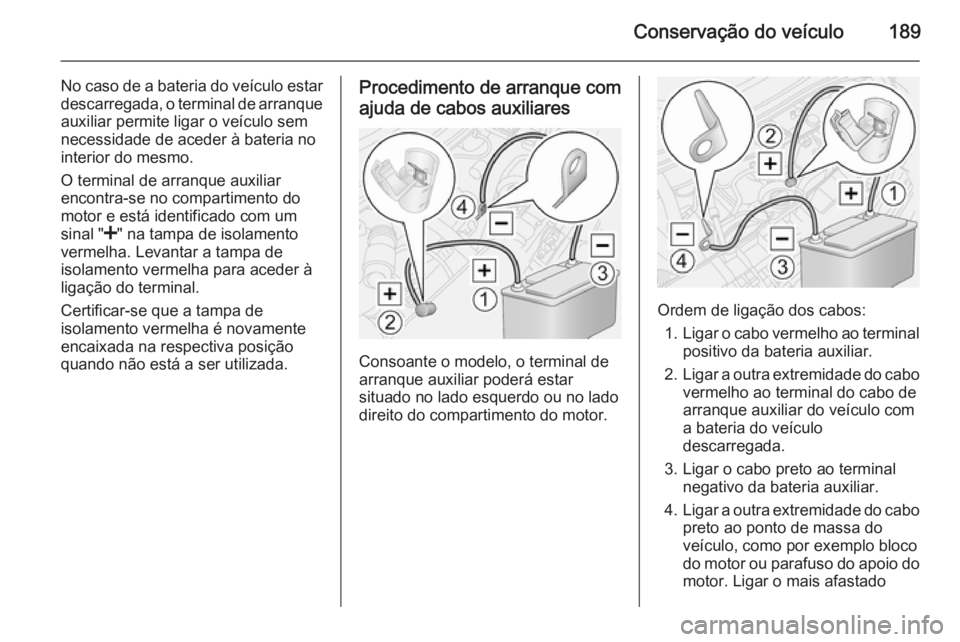

No caso de a bateria do veículo estardescarregada, o terminal de arranque
auxiliar permite ligar o veículo sem
necessidade de aceder à bateria no
interior do mesmo.
O terminal de arranque auxiliar
encontra-se no compartimento do
motor e está identificado com um
sinal " <" na tampa de isolamento
vermelha. Levantar a tampa de
isolamento vermelha para aceder à
ligação do terminal.
Certificar-se que a tampa de
isolamento vermelha é novamente
encaixada na respectiva posição
quando não está a ser utilizada.Procedimento de arranque com
ajuda de cabos auxiliares
Consoante o modelo, o terminal de
arranque auxiliar poderá estar
situado no lado esquerdo ou no lado
direito do compartimento do motor.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal do cabo de
arranque auxiliar do veículo com
a bateria do veículo
descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do motor. Ligar o mais afastado

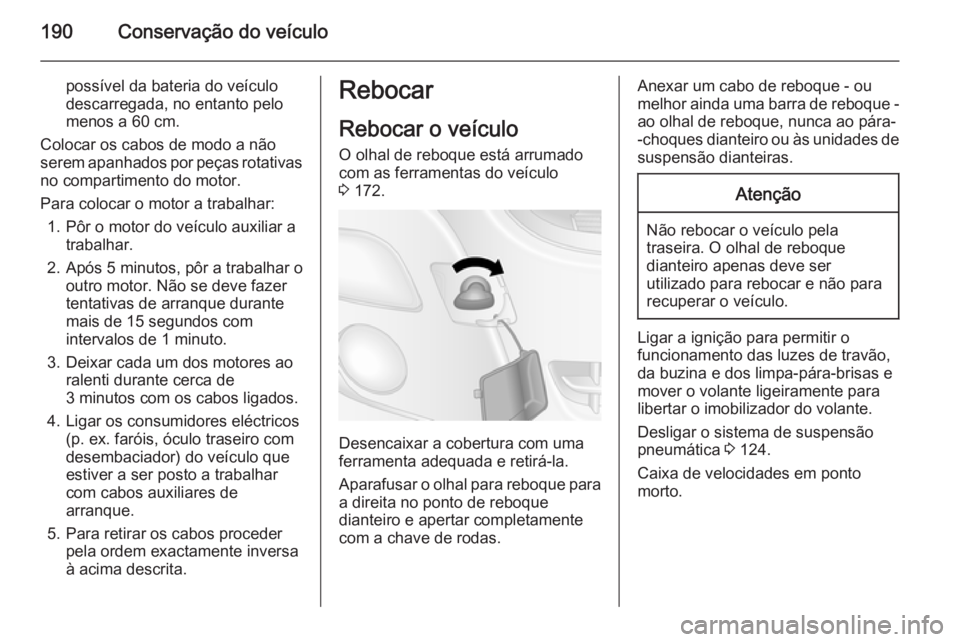

190Conservação do veículo
possível da bateria do veículo
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr o motor do veículo auxiliar a trabalhar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo O olhal de reboque está arrumadocom as ferramentas do veículo
3 172.
Desencaixar a cobertura com uma
ferramenta adequada e retirá-la.
Aparafusar o olhal para reboque para a direita no ponto de reboque
dianteiro e apertar completamente
com a chave de rodas.
Anexar um cabo de reboque - ou
melhor ainda uma barra de reboque -
ao olhal de reboque, nunca ao pára- -choques dianteiro ou às unidades de suspensão dianteiras.Atenção
Não rebocar o veículo pelatraseira. O olhal de reboque
dianteiro apenas deve ser
utilizado para rebocar e não para
recuperar o veículo.
Ligar a ignição para permitir o
funcionamento das luzes de travão, da buzina e dos limpa-pára-brisas e
mover o volante ligeiramente para
libertar o imobilizador do volante.
Desligar o sistema de suspensão
pneumática 3 124.
Caixa de velocidades em ponto
morto.
