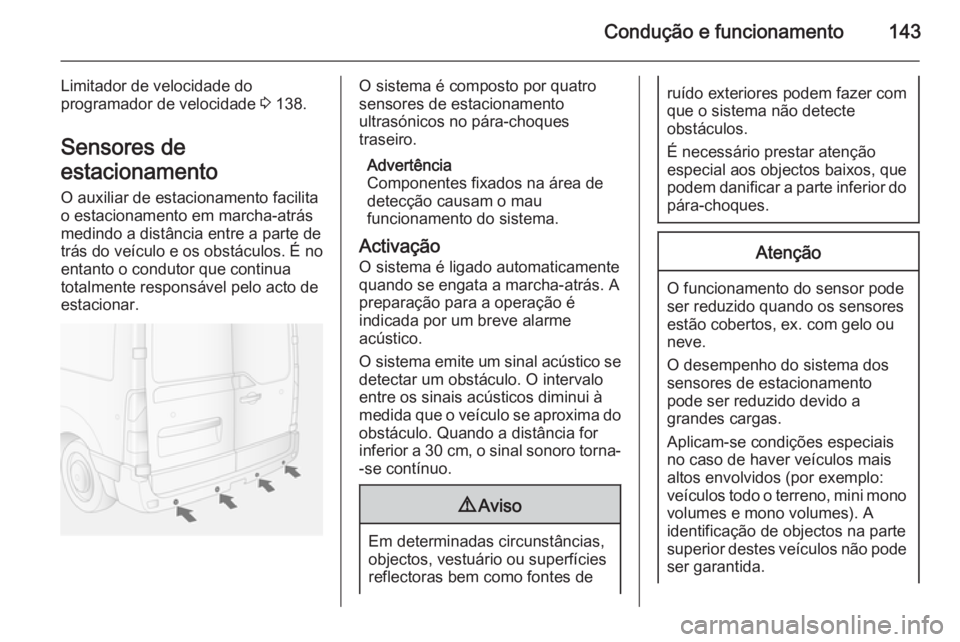

Condução e funcionamento143
Limitador de velocidade do
programador de velocidade 3 138.
Sensores de
estacionamento
O auxiliar de estacionamento facilita
o estacionamento em marcha-atrás
medindo a distância entre a parte de
trás do veículo e os obstáculos. É no
entanto o condutor que continua
totalmente responsável pelo acto de
estacionar.O sistema é composto por quatro
sensores de estacionamento
ultrasónicos no pára-choques
traseiro.
Advertência
Componentes fixados na área de detecção causam o mau
funcionamento do sistema.
Activação
O sistema é ligado automaticamente
quando se engata a marcha-atrás. A
preparação para a operação é
indicada por um breve alarme
acústico.
O sistema emite um sinal acústico se detectar um obstáculo. O intervalo
entre os sinais acústicos diminui à medida que o veículo se aproxima do
obstáculo. Quando a distância for
inferior a 30 cm, o sinal sonoro torna-
-se contínuo.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sensor pode
ser reduzido quando os sensores
estão cobertos, ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos (por exemplo:
veículos todo o terreno, mini mono volumes e mono volumes). A
identificação de objectos na parte
superior destes veículos não pode ser garantida.

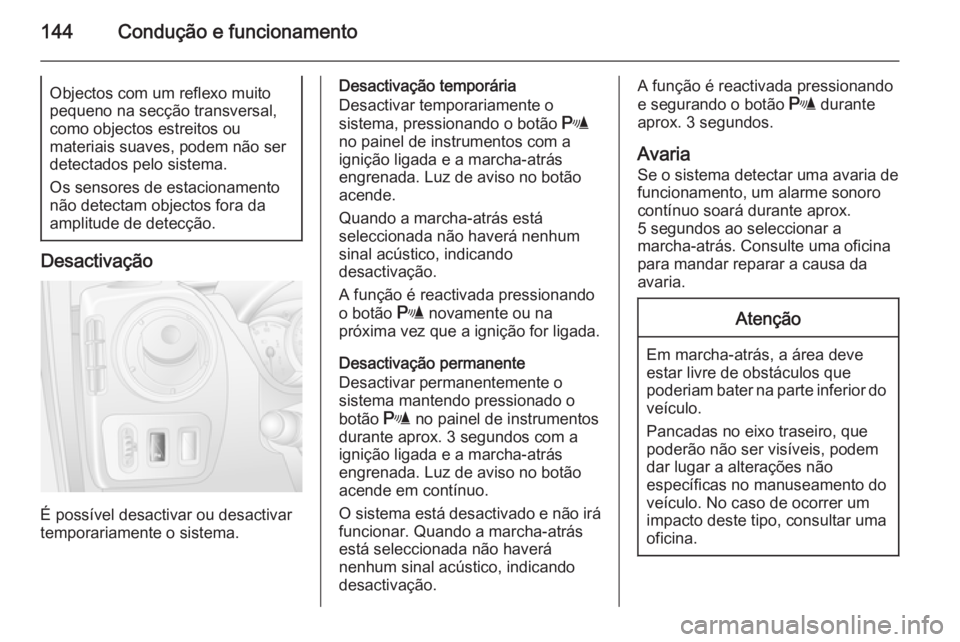

144Condução e funcionamentoObjectos com um reflexo muito
pequeno na secção transversal, como objectos estreitos ou
materiais suaves, podem não ser
detectados pelo sistema.
Os sensores de estacionamento
não detectam objectos fora da
amplitude de detecção.
Desactivação
É possível desactivar ou desactivar
temporariamente o sistema.
Desactivação temporária
Desactivar temporariamente o
sistema, pressionando o botão r
no painel de instrumentos com a ignição ligada e a marcha-atrás
engrenada. Luz de aviso no botão
acende.
Quando a marcha-atrás está
seleccionada não haverá nenhum
sinal acústico, indicando
desactivação.
A função é reactivada pressionando
o botão r novamente ou na
próxima vez que a ignição for ligada.
Desactivação permanente
Desactivar permanentemente o
sistema mantendo pressionado o
botão r no painel de instrumentos
durante aprox. 3 segundos com a
ignição ligada e a marcha-atrás
engrenada. Luz de aviso no botão
acende em contínuo.
O sistema está desactivado e não irá
funcionar. Quando a marcha-atrás
está seleccionada não haverá
nenhum sinal acústico, indicando desactivação.A função é reactivada pressionando
e segurando o botão r durante
aprox. 3 segundos.
Avaria Se o sistema detectar uma avaria defuncionamento, um alarme sonoro
contínuo soará durante aprox.
5 segundos ao seleccionar a
marcha-atrás. Consulte uma oficina
para mandar reparar a causa da
avaria.Atenção
Em marcha-atrás, a área deve
estar livre de obstáculos que
poderiam bater na parte inferior do veículo.
Pancadas no eixo traseiro, que
poderão não ser visíveis, podem
dar lugar a alterações não
específicas no manuseamento do
veículo. No caso de ocorrer um
impacto deste tipo, consultar uma
oficina.

Condução e funcionamento145Câmara traseira
Normalmente a câmara está
montada abaixo do friso da placa da
matrícula com um monitor de visor
instalado na pala de sol do condutor.
Funcionalidade
O sistema de câmara traseira permite ao condutor ver a traseira do veículono monitor de visualização, enquanto
faz marcha-atrás.
O sistema pode ser activado ou
desactivado seleccionando o botão
Start/Stop à direita do monitor de
visualização.
Os restantes botões no monitor
permitem ao utilizador seleccionar a
fonte AV1 ou AV2 e regular o brilho e
o contraste do monitor de
visualização.
Para conseguir uma visibilidade
óptima, a câmara traseira não deve
estar escurecida com sujidade, neve
ou gelo.9 Aviso
O sistema foi concebido como um
apoio a marcha-atrás e não
substitui a visão do condutor.
Não permita que esta
característica o tente a correr
riscos ao fazer marcha-atrás.
A falta de cuidado ao fazer
marcha-atrás pode resultar em
danos no veículo, danos pessoais ou perda de vida. Antes de fazer
marcha-atrás, verificar sempre o
exterior, os espelhos retrovisores
e volte-se para trás para ver.
Os sistemas de apoio ao condutor
não ilibam o condutor da total
responsabilidade sobre a
utilização do veículo.

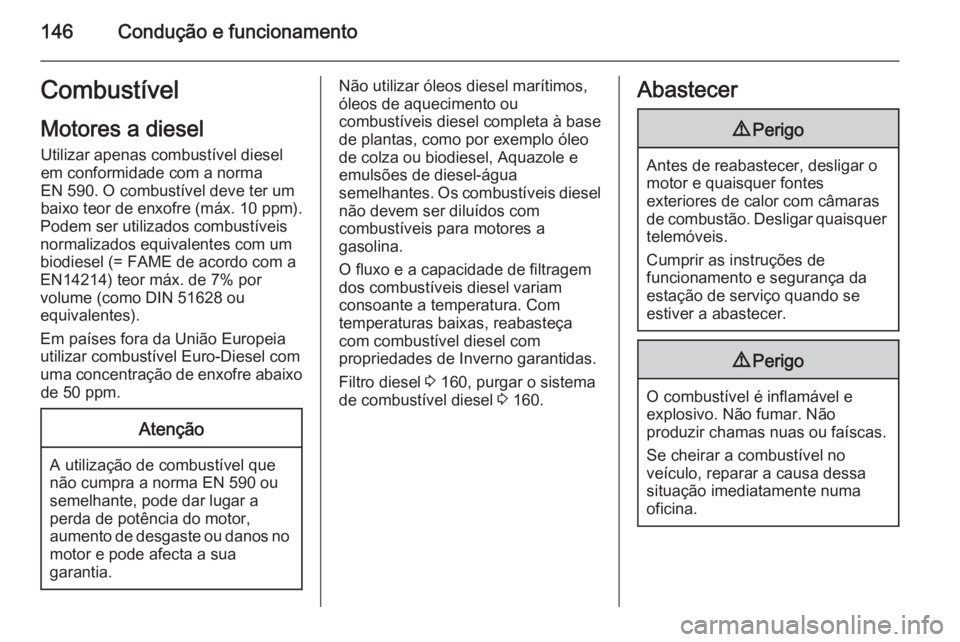

146Condução e funcionamentoCombustívelMotores a diesel
Utilizar apenas combustível diesel em conformidade com a norma
EN 590. O combustível deve ter um
baixo teor de enxofre (máx. 10 ppm).
Podem ser utilizados combustíveis normalizados equivalentes com um
biodiesel (= FAME de acordo com a
EN14214) teor máx. de 7% por
volume (como DIN 51628 ou equivalentes).
Em países fora da União Europeia utilizar combustível Euro-Diesel com
uma concentração de enxofre abaixo de 50 ppm.Atenção
A utilização de combustível que
não cumpra a norma EN 590 ou
semelhante, pode dar lugar a
perda de potência do motor,
aumento de desgaste ou danos no motor e pode afecta a sua
garantia.
Não utilizar óleos diesel marítimos,
óleos de aquecimento ou
combustíveis diesel completa à base
de plantas, como por exemplo óleo
de colza ou biodiesel, Aquazole e
emulsões de diesel-água
semelhantes. Os combustíveis diesel
não devem ser diluídos com
combustíveis para motores a
gasolina.
O fluxo e a capacidade de filtragem
dos combustíveis diesel variam
consoante a temperatura. Com
temperaturas baixas, reabasteça
com combustível diesel com
propriedades de Inverno garantidas.
Filtro diesel 3 160, purgar o sistema
de combustível diesel 3 160.Abastecer9 Perigo
Antes de reabastecer, desligar o
motor e quaisquer fontes
exteriores de calor com câmaras
de combustão. Desligar quaisquer telemóveis.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.
9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.

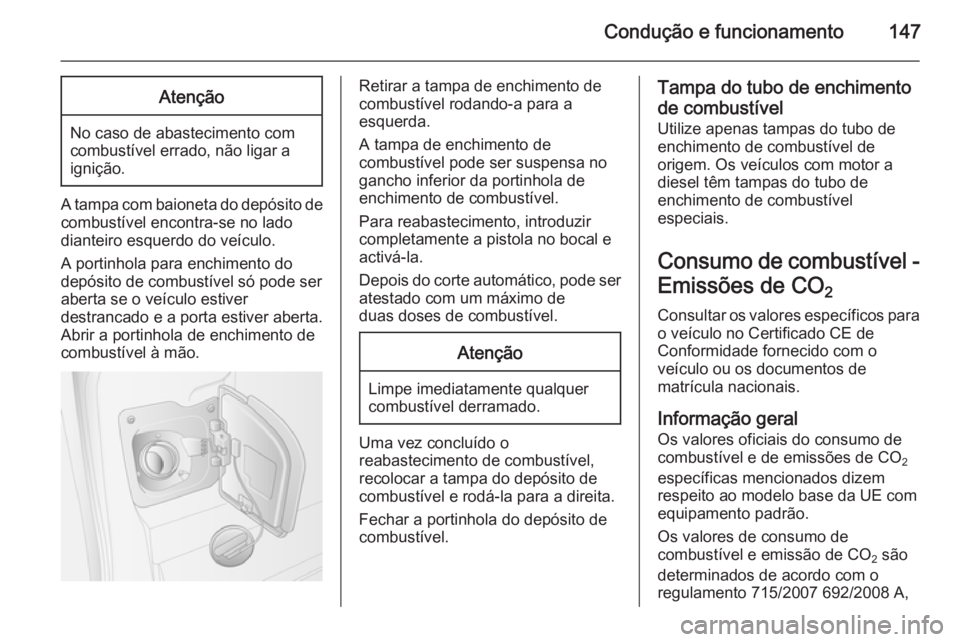

Condução e funcionamento147Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
A tampa com baioneta do depósito de combustível encontra-se no lado
dianteiro esquerdo do veículo.
A portinhola para enchimento do
depósito de combustível só pode ser
aberta se o veículo estiver
destrancado e a porta estiver aberta.
Abrir a portinhola de enchimento de
combustível à mão.
Retirar a tampa de enchimento de
combustível rodando-a para a
esquerda.
A tampa de enchimento de
combustível pode ser suspensa no
gancho inferior da portinhola de
enchimento de combustível.
Para reabastecimento, introduzir
completamente a pistola no bocal e activá-la.
Depois do corte automático, pode ser atestado com um máximo de
duas doses de combustível.Atenção
Limpe imediatamente qualquer
combustível derramado.
Uma vez concluído o
reabastecimento de combustível,
recolocar a tampa do depósito de
combustível e rodá-la para a direita.
Fechar a portinhola do depósito de
combustível.
Tampa do tubo de enchimento
de combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampas do tubo de
enchimento de combustível
especiais.
Consumo de combustível -
Emissões de CO 2
Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral
Os valores oficiais do consumo de
combustível e de emissões de CO 2
específicas mencionados dizem
respeito ao modelo base da UE com
equipamento padrão.
Os valores de consumo de
combustível e emissão de CO 2 são
determinados de acordo com o
regulamento 715/2007 692/2008 A,

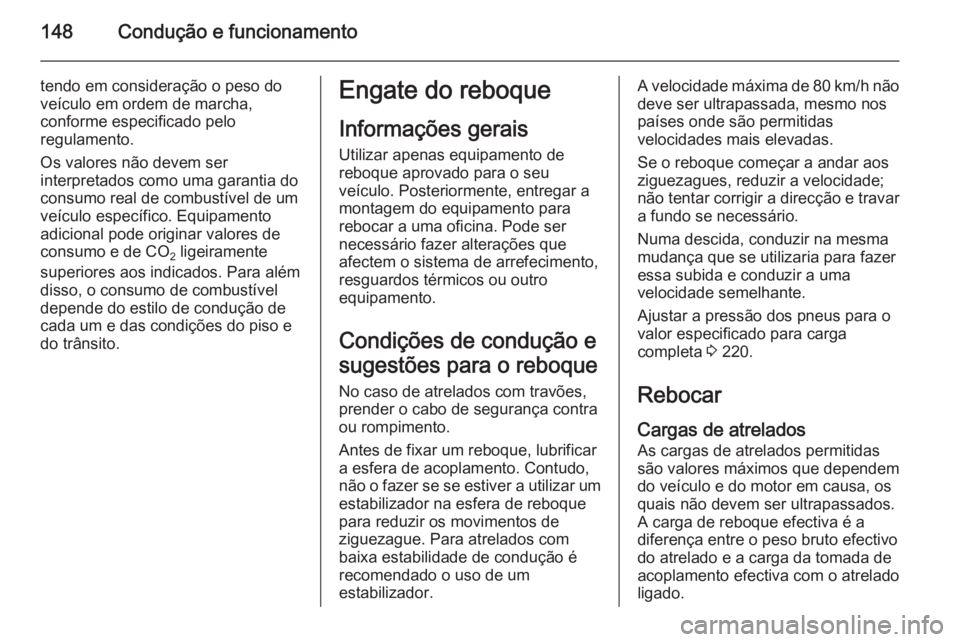

148Condução e funcionamento
tendo em consideração o peso do
veículo em ordem de marcha,
conforme especificado pelo
regulamento.
Os valores não devem ser
interpretados como uma garantia do
consumo real de combustível de um
veículo específico. Equipamento
adicional pode originar valores de
consumo e de CO 2 ligeiramente
superiores aos indicados. Para além disso, o consumo de combustível
depende do estilo de condução de
cada um e das condições do piso e
do trânsito.Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Posteriormente, entregar a
montagem do equipamento para
rebocar a uma oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
Condições de condução e
sugestões para o reboque
No caso de atrelados com travões,
prender o cabo de segurança contra
ou rompimento.
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague. Para atrelados com
baixa estabilidade de condução é
recomendado o uso de um
estabilizador.A velocidade máxima de 80 km/h não
deve ser ultrapassada, mesmo nos
países onde são permitidas
velocidades mais elevadas.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 220.
Rebocar
Cargas de atrelados As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em causa, os
quais não devem ser ultrapassados.
A carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.

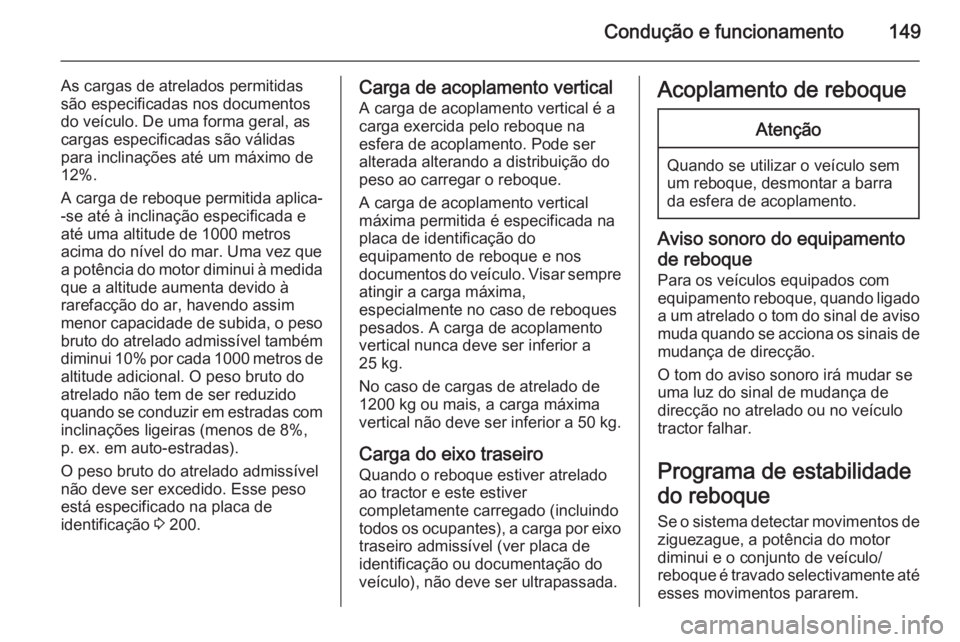

Condução e funcionamento149
As cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma forma geral, as
cargas especificadas são válidas
para inclinações até um máximo de
12%.
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metros
acima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefacção do ar, havendo assim
menor capacidade de subida, o peso
bruto do atrelado admissível também diminui 10% por cada 1000 metros de
altitude adicional. O peso bruto do
atrelado não tem de ser reduzido
quando se conduzir em estradas com inclinações ligeiras (menos de 8%,
p. ex. em auto-estradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 200.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida é especificada na
placa de identificação do
equipamento de reboque e nos
documentos do veículo. Visar sempre atingir a carga máxima,
especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.
No caso de cargas de atrelado de 1200 kg ou mais, a carga máxima
vertical não deve ser inferior a 50 kg.
Carga do eixo traseiro
Quando o reboque estiver atrelado
ao tractor e este estiver
completamente carregado (incluindo
todos os ocupantes), a carga por eixo
traseiro admissível (ver placa de
identificação ou documentação do
veículo), não deve ser ultrapassada.Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Aviso sonoro do equipamento
de reboque
Para os veículos equipados com
equipamento reboque, quando ligado
a um atrelado o tom do sinal de avisomuda quando se acciona os sinais de
mudança de direcção.
O tom do aviso sonoro irá mudar se
uma luz do sinal de mudança de
direcção no atrelado ou no veículo
tractor falhar.
Programa de estabilidade
do reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.

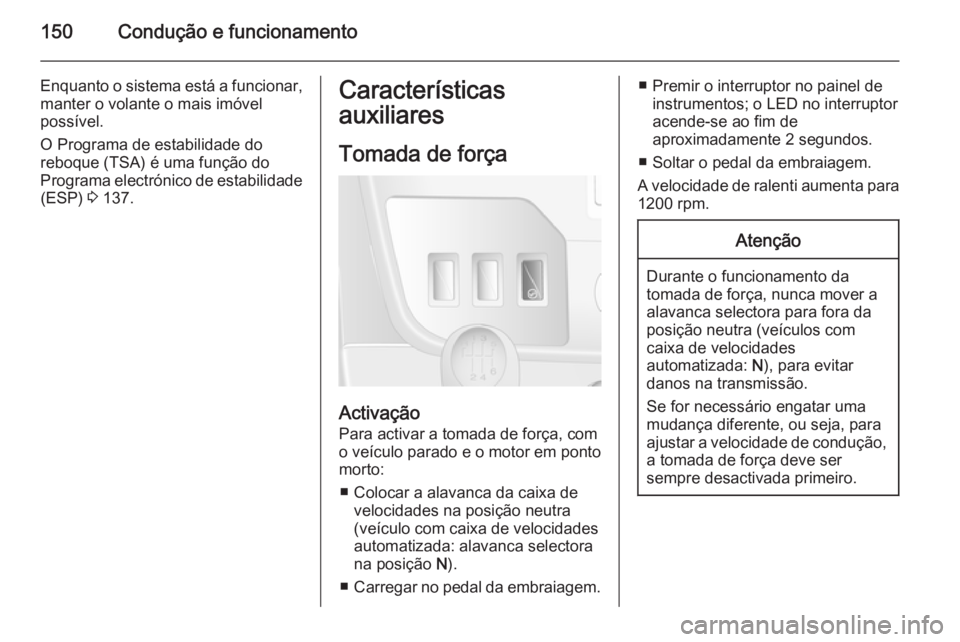

150Condução e funcionamento
Enquanto o sistema está a funcionar,manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque (TSA) é uma função do
Programa electrónico de estabilidade (ESP) 3 137.Características
auxiliares
Tomada de força
Activação
Para activar a tomada de força, com
o veículo parado e o motor em ponto
morto:
■ Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de velocidades
automatizada: alavanca selectora
na posição N).
■ Carregar no pedal da embraiagem.
■ Premir o interruptor no painel de
instrumentos; o LED no interruptor
acende-se ao fim de
aproximadamente 2 segundos.
■ Soltar o pedal da embraiagem.
A velocidade de ralenti aumenta para
1200 rpm.Atenção
Durante o funcionamento da
tomada de força, nunca mover a
alavanca selectora para fora da
posição neutra (veículos com
caixa de velocidades
automatizada: N), para evitar
danos na transmissão.
Se for necessário engatar uma mudança diferente, ou seja, para
ajustar a velocidade de condução, a tomada de força deve ser
sempre desactivada primeiro.
