2015.5 OPEL MOVANO_B Manual de Instruções (in Portugues)

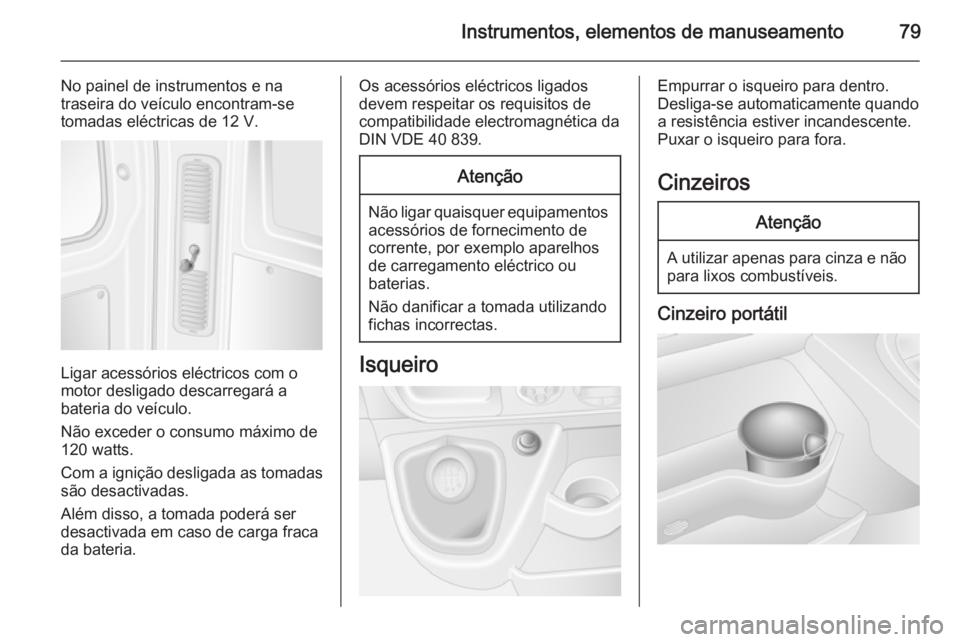

Instrumentos, elementos de manuseamento79
No painel de instrumentos e na
traseira do veículo encontram-se
tomadas eléctricas de 12 V.
Ligar acessórios eléctricos com o
motor desligado descarregará a
bateria do veículo.
Não exceder o consumo máximo de
120 watts.
Com a ignição desligada as tomadas são desactivadas.
Além disso, a tomada poderá ser
desactivada em caso de carga fraca
da bateria.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da DIN VDE 40 839.Atenção
Não ligar quaisquer equipamentos acessórios de fornecimento de
corrente, por exemplo aparelhos
de carregamento eléctrico ou
baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Isqueiro
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando a resistência estiver incandescente.
Puxar o isqueiro para fora.
CinzeirosAtenção
A utilizar apenas para cinza e não para lixos combustíveis.
Cinzeiro portátil

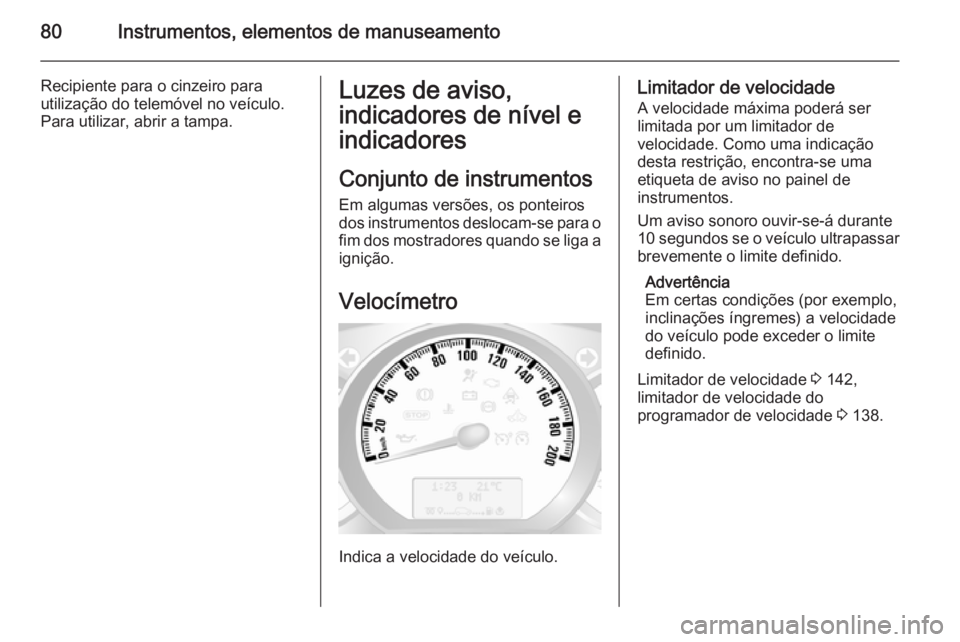

80Instrumentos, elementos de manuseamento
Recipiente para o cinzeiro para
utilização do telemóvel no veículo. Para utilizar, abrir a tampa.Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
Limitador de velocidade
A velocidade máxima poderá ser
limitada por um limitador de
velocidade. Como uma indicação
desta restrição, encontra-se uma
etiqueta de aviso no painel de
instrumentos.
Um aviso sonoro ouvir-se-á durante 10 segundos se o veículo ultrapassar
brevemente o limite definido.
Advertência
Em certas condições (por exemplo,
inclinações íngremes) a velocidade
do veículo pode exceder o limite
definido.
Limitador de velocidade 3 142,
limitador de velocidade do
programador de velocidade 3 138.

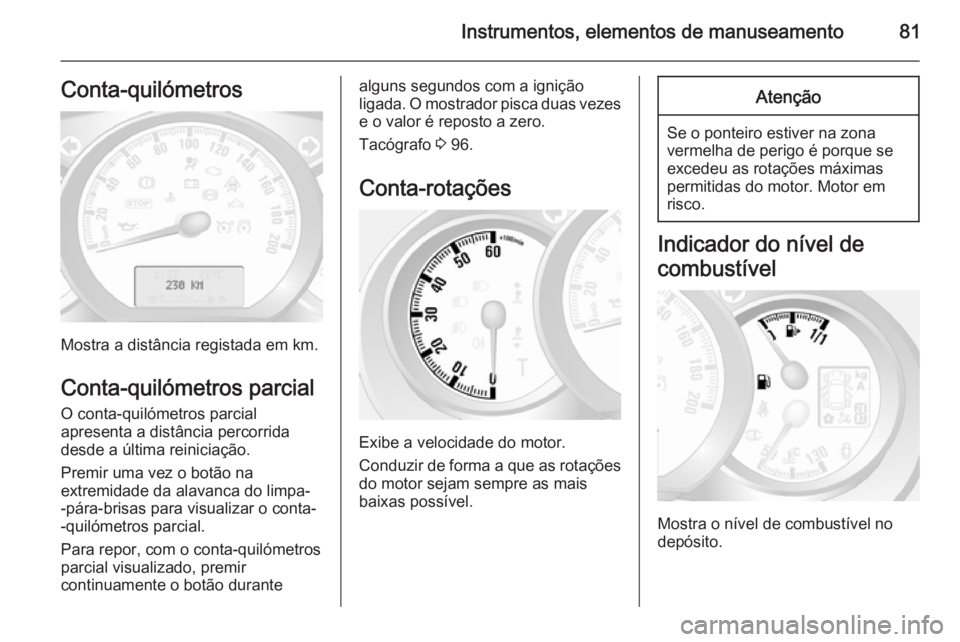

Instrumentos, elementos de manuseamento81Conta-quilómetros
Mostra a distância registada em km.
Conta-quilómetros parcial O conta-quilómetros parcial
apresenta a distância percorrida
desde a última reiniciação.
Premir uma vez o botão na
extremidade da alavanca do limpa-
-pára-brisas para visualizar o conta-
-quilómetros parcial.
Para repor, com o conta-quilómetros
parcial visualizado, premir
continuamente o botão durante
alguns segundos com a ignição
ligada. O mostrador pisca duas vezes
e o valor é reposto a zero.
Tacógrafo 3 96.
Conta-rotações
Exibe a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível de combustível no
depósito.

82Instrumentos, elementos de manuseamento
O indicador de controlo Y acende-se
se o nível de combustível no depósito
estiver muito baixo. Reabastecer
imediatamente 3 146.
Nunca deixar o depósito ficar
totalmente vazio. Sistema de
combustível diesel, purgar 3 160.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.Indicador da temperatura
do líquido de
arrefecimento do motor
Mostra a temperatura do líquido de
arrefecimento.
área esquerda=temperatura de
funcionamento do
motor ainda não
atingidaárea central=temperatura
normal de
funcionamentoárea direita=temperatura
demasiado
elevadaA luz de aviso W acende se a
temperatura for demasiado elevada 3 88, 3 89.Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Por razões físicas, o manómetro de
temperatura do líquido de
arrefecimento mostra a temperatura
do líquido de arrefecimento apenas
se o nível do líquido de arrefecimento for adequado.
Indicador do nível do óleo
de motor
O indicador de nível do óleo de motor só está correcto se o veículo estiver
estacionado numa superfície
nivelada com o motor frio.

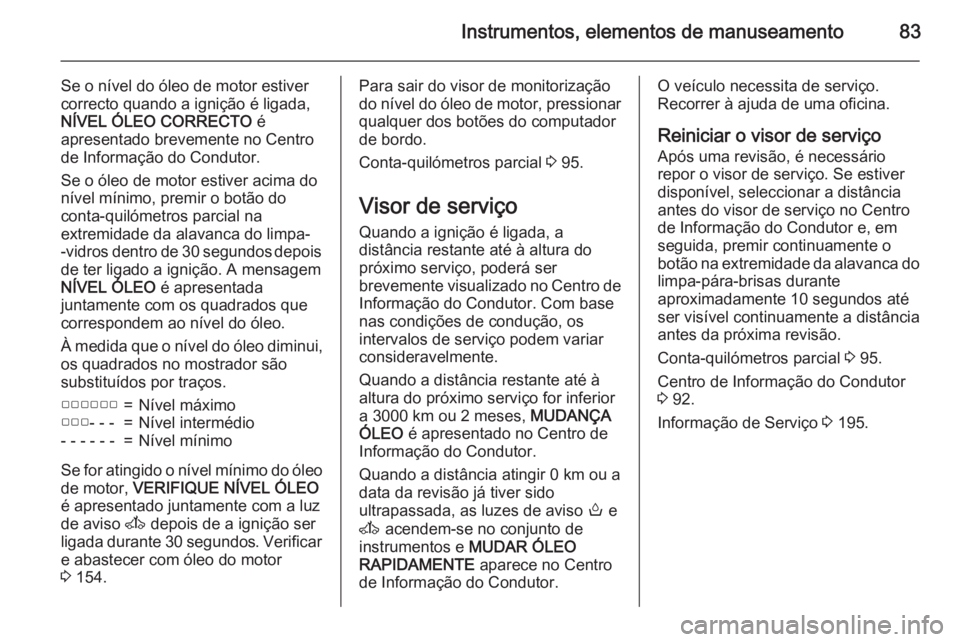

Instrumentos, elementos de manuseamento83
Se o nível do óleo de motor estiver
correcto quando a ignição é ligada,
NÍVEL ÓLEO CORRECTO é
apresentado brevemente no Centro de Informação do Condutor.
Se o óleo de motor estiver acima do
nível mínimo, premir o botão do
conta-quilómetros parcial na
extremidade da alavanca do limpa-
-vidros dentro de 30 segundos depois
de ter ligado a ignição. A mensagem
NÍVEL ÓLEO é apresentada
juntamente com os quadrados que
correspondem ao nível do óleo.
À medida que o nível do óleo diminui, os quadrados no mostrador são
substituídos por traços.▢▢▢▢▢▢=Nível máximo▢▢▢- - -=Nível intermédio- - - - - -=Nível mínimo
Se for atingido o nível mínimo do óleo
de motor, VERIFIQUE NÍVEL ÓLEO
é apresentado juntamente com a luz
de aviso A depois de a ignição ser
ligada durante 30 segundos. Verificar e abastecer com óleo do motor
3 154.
Para sair do visor de monitorização
do nível do óleo de motor, pressionar qualquer dos botões do computador
de bordo.
Conta-quilómetros parcial 3 95.
Visor de serviço Quando a ignição é ligada, a
distância restante até à altura do
próximo serviço, poderá ser
brevemente visualizado no Centro de Informação do Condutor. Com base
nas condições de condução, os
intervalos de serviço podem variar
consideravelmente.
Quando a distância restante até à
altura do próximo serviço for inferior
a 3000 km ou 2 meses, MUDANÇA
ÓLEO é apresentado no Centro de
Informação do Condutor.
Quando a distância atingir 0 km ou a
data da revisão já tiver sido
ultrapassada, as luzes de aviso o e
A acendem-se no conjunto de
instrumentos e MUDAR ÓLEO
RAPIDAMENTE aparece no Centro
de Informação do Condutor.O veículo necessita de serviço.
Recorrer à ajuda de uma oficina.
Reiniciar o visor de serviço Após uma revisão, é necessário
repor o visor de serviço. Se estiver
disponível, seleccionar a distância antes do visor de serviço no Centro
de Informação do Condutor e, em
seguida, premir continuamente o
botão na extremidade da alavanca do
limpa-pára-brisas durante
aproximadamente 10 segundos até
ser visível continuamente a distância
antes da próxima revisão.
Conta-quilómetros parcial 3 95.
Centro de Informação do Condutor
3 92.
Informação de Serviço 3 195.

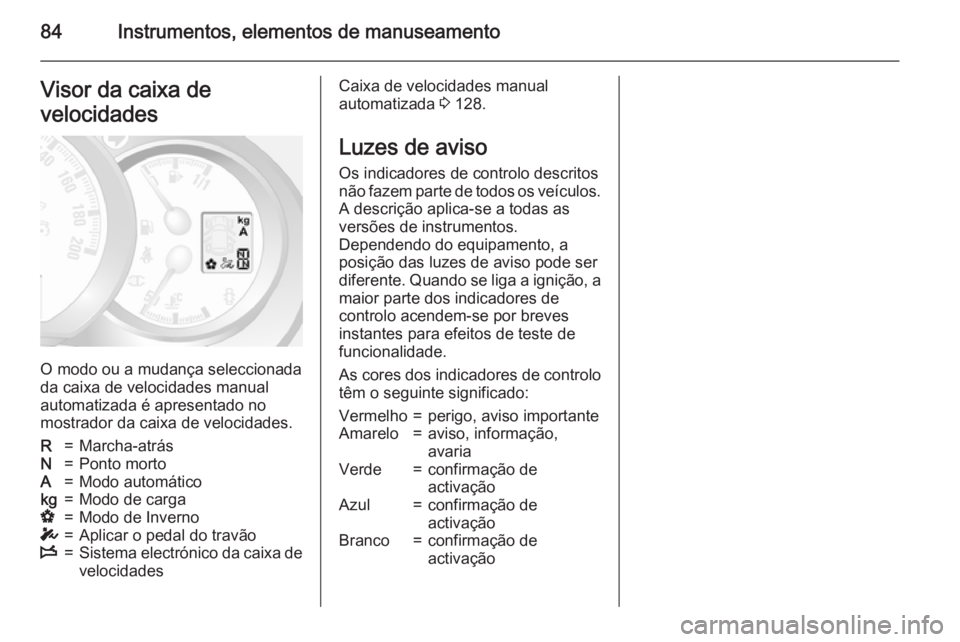

84Instrumentos, elementos de manuseamentoVisor da caixa de
velocidades
O modo ou a mudança seleccionada
da caixa de velocidades manual automatizada é apresentado no
mostrador da caixa de velocidades.
R=Marcha-atrásN=Ponto mortoA=Modo automáticokg=Modo de cargaV=Modo de InvernoT=Aplicar o pedal do travãoW=Sistema electrónico da caixa de velocidadesCaixa de velocidades manual
automatizada 3 128.
Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte dos indicadores de
controlo acendem-se por breves
instantes para efeitos de teste de
funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:Vermelho=perigo, aviso importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação

Instrumentos, elementos de manuseamento85

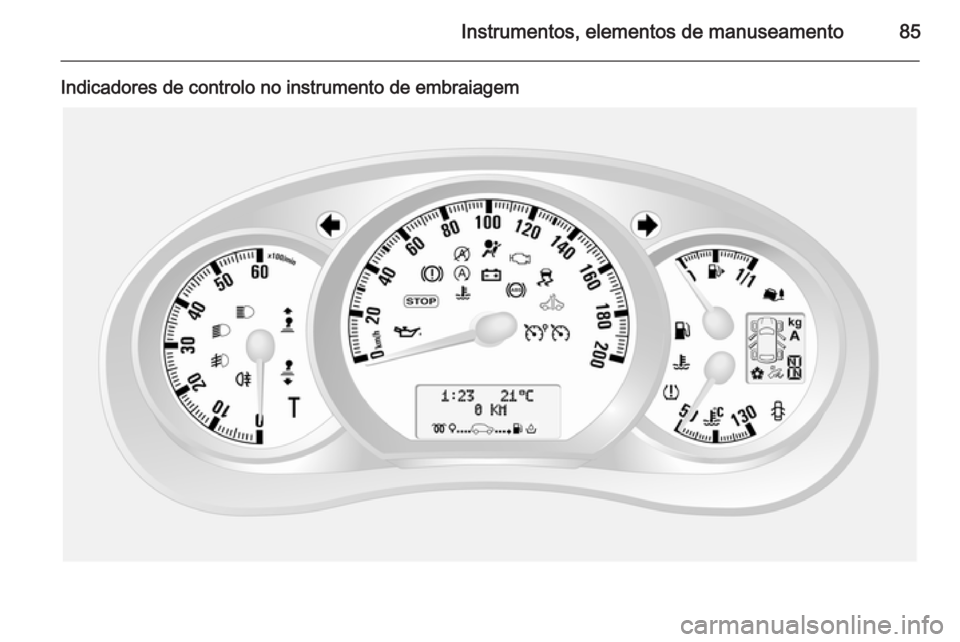

Indicadores de controlo no instrumento de embraiagem

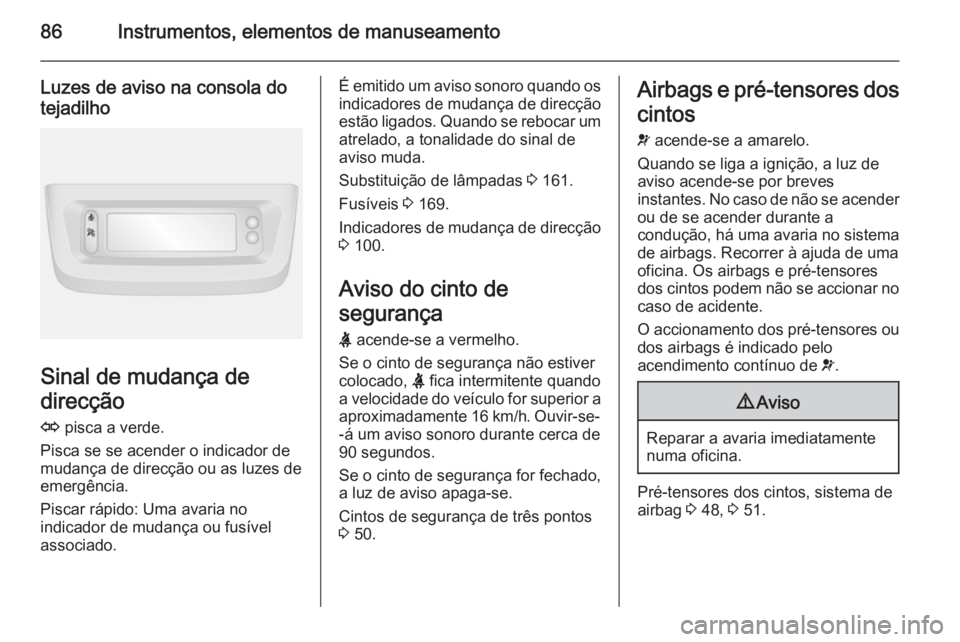

86Instrumentos, elementos de manuseamento
Luzes de aviso na consola do
tejadilho
Sinal de mudança de
direcção
O pisca a verde.
Pisca se se acender o indicador de
mudança de direcção ou as luzes de
emergência.
Piscar rápido: Uma avaria no
indicador de mudança ou fusível
associado.
É emitido um aviso sonoro quando os
indicadores de mudança de direcção
estão ligados. Quando se rebocar um atrelado, a tonalidade do sinal de
aviso muda.
Substituição de lâmpadas 3 161.
Fusíveis 3 169.
Indicadores de mudança de direcção 3 100.
Aviso do cinto de
segurança
X acende-se a vermelho.
Se o cinto de segurança não estiver
colocado, X fica intermitente quando
a velocidade do veículo for superior a
aproximadamente 16 km/h. Ouvir-se- -á um aviso sonoro durante cerca de90 segundos.
Se o cinto de segurança for fechado, a luz de aviso apaga-se.
Cintos de segurança de três pontos
3 50.Airbags e pré-tensores dos
cintos
v acende-se a amarelo.
Quando se liga a ignição, a luz de
aviso acende-se por breves
instantes. No caso de não se acender ou de se acender durante a
condução, há uma avaria no sistema
de airbags. Recorrer à ajuda de uma
oficina. Os airbags e pré-tensores
dos cintos podem não se accionar no
caso de acidente.
O accionamento dos pré-tensores ou dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 48, 3 51.
