2015.5 OPEL MOVANO_B Manual de Instruções (in Portugues)

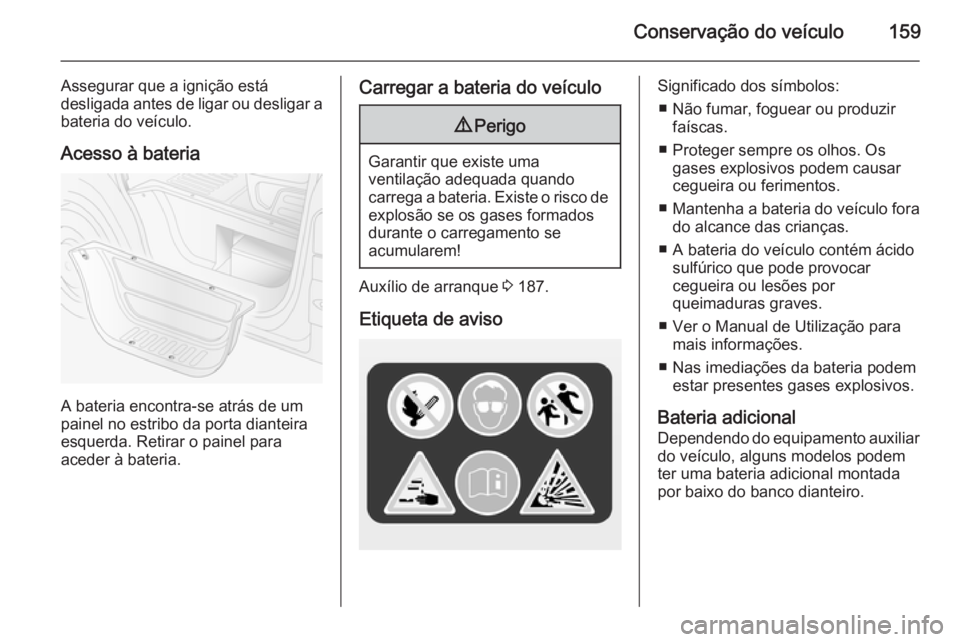

Conservação do veículo159
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Acesso à bateria
A bateria encontra-se atrás de um
painel no estribo da porta dianteira
esquerda. Retirar o painel para
aceder à bateria.
Carregar a bateria do veículo9 Perigo
Garantir que existe uma
ventilação adequada quando
carrega a bateria. Existe o risco de
explosão se os gases formados
durante o carregamento se
acumularem!
Auxílio de arranque 3 187.
Etiqueta de aviso
Significado dos símbolos: ■ Não fumar, foguear ou produzir faíscas.
■ Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
■ Mantenha a bateria do veículo fora
do alcance das crianças.
■ A bateria do veículo contém ácido sulfúrico que pode provocar
cegueira ou lesões por
queimaduras graves.
■ Ver o Manual de Utilização para mais informações.
■ Nas imediações da bateria podem estar presentes gases explosivos.
Bateria adicional
Dependendo do equipamento auxiliar do veículo, alguns modelos podem
ter uma bateria adicional montada
por baixo do banco dianteiro.

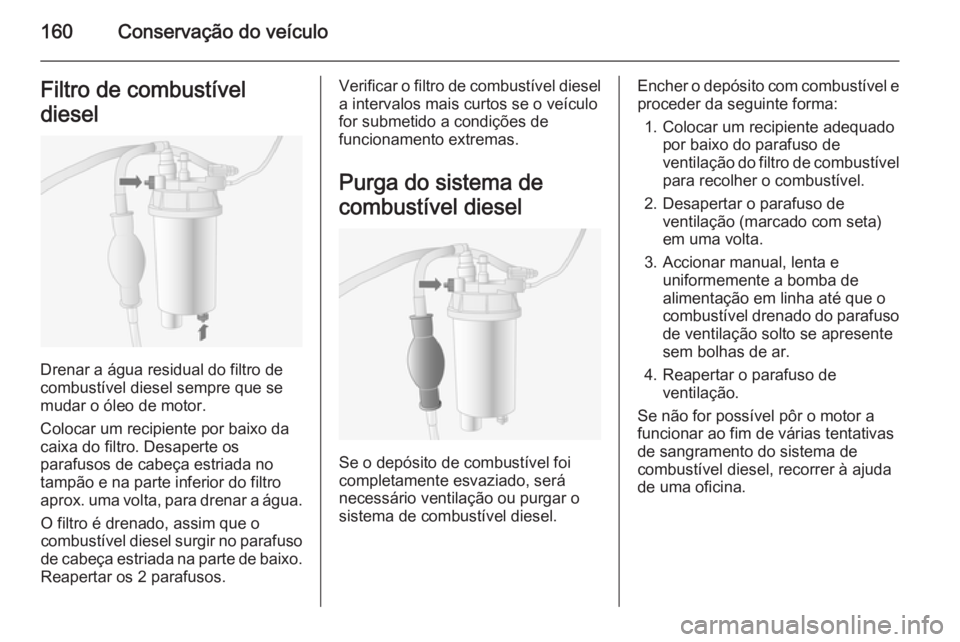

160Conservação do veículoFiltro de combustível
diesel
Drenar a água residual do filtro de
combustível diesel sempre que se
mudar o óleo de motor.
Colocar um recipiente por baixo da
caixa do filtro. Desaperte os
parafusos de cabeça estriada no tampão e na parte inferior do filtro
aprox. uma volta, para drenar a água.
O filtro é drenado, assim que o
combustível diesel surgir no parafuso
de cabeça estriada na parte de baixo. Reapertar os 2 parafusos.
Verificar o filtro de combustível diesel
a intervalos mais curtos se o veículo
for submetido a condições de
funcionamento extremas.
Purga do sistema de
combustível diesel
Se o depósito de combustível foi
completamente esvaziado, será
necessário ventilação ou purgar o sistema de combustível diesel.
Encher o depósito com combustível e
proceder da seguinte forma:
1. Colocar um recipiente adequado por baixo do parafuso de
ventilação do filtro de combustível para recolher o combustível.
2. Desapertar o parafuso de ventilação (marcado com seta)
em uma volta.
3. Accionar manual, lenta e uniformemente a bomba de
alimentação em linha até que o
combustível drenado do parafuso
de ventilação solto se apresente
sem bolhas de ar.
4. Reapertar o parafuso de ventilação.
Se não for possível pôr o motor a
funcionar ao fim de várias tentativas
de sangramento do sistema de
combustível diesel, recorrer à ajuda
de uma oficina.

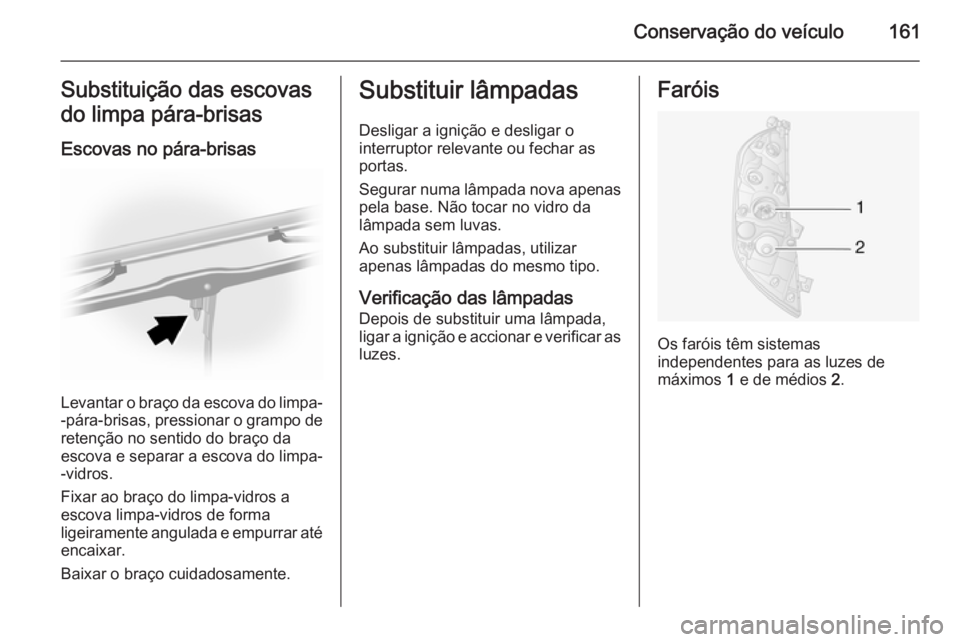

Conservação do veículo161Substituição das escovas
do limpa pára-brisas
Escovas no pára-brisas
Levantar o braço da escova do limpa-
-pára-brisas, pressionar o grampo de
retenção no sentido do braço da
escova e separar a escova do limpa-
-vidros.
Fixar ao braço do limpa-vidros a
escova limpa-vidros de forma
ligeiramente angulada e empurrar até
encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Verificação das lâmpadasDepois de substituir uma lâmpada,
ligar a ignição e accionar e verificar as
luzes.Faróis
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2.

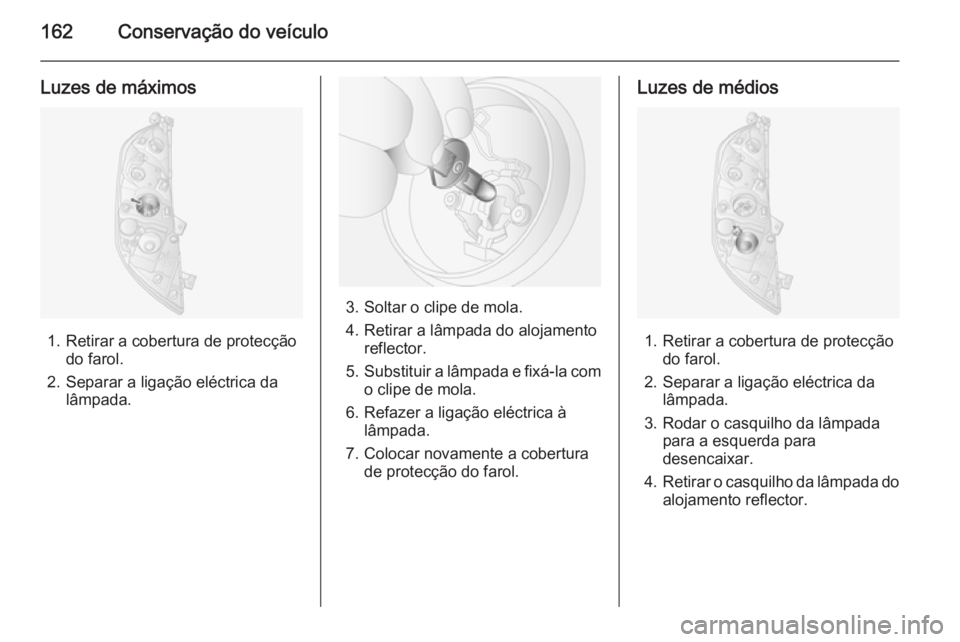

162Conservação do veículo
Luzes de máximos
1. Retirar a cobertura de protecçãodo farol.
2. Separar a ligação eléctrica da lâmpada.
3. Soltar o clipe de mola.
4. Retirar a lâmpada do alojamento reflector.
5. Substituir a lâmpada e fixá-la com
o clipe de mola.
6. Refazer a ligação eléctrica à lâmpada.
7. Colocar novamente a cobertura de protecção do farol.
Luzes de médios
1. Retirar a cobertura de protecçãodo farol.
2. Separar a ligação eléctrica da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.

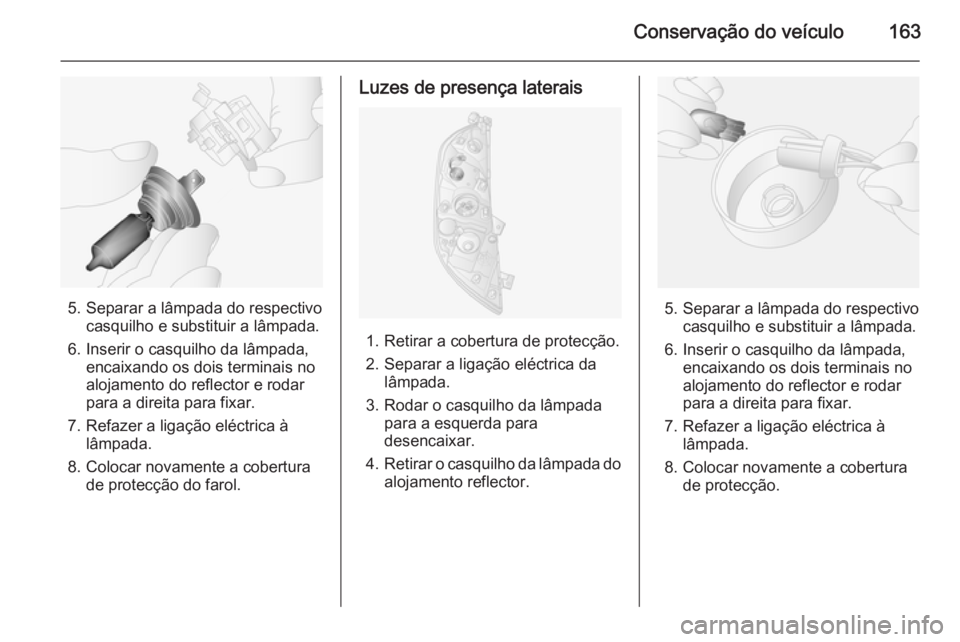

Conservação do veículo163
5. Separar a lâmpada do respectivocasquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção do farol.
Luzes de presença laterais
1. Retirar a cobertura de protecção.
2. Separar a ligação eléctrica da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.

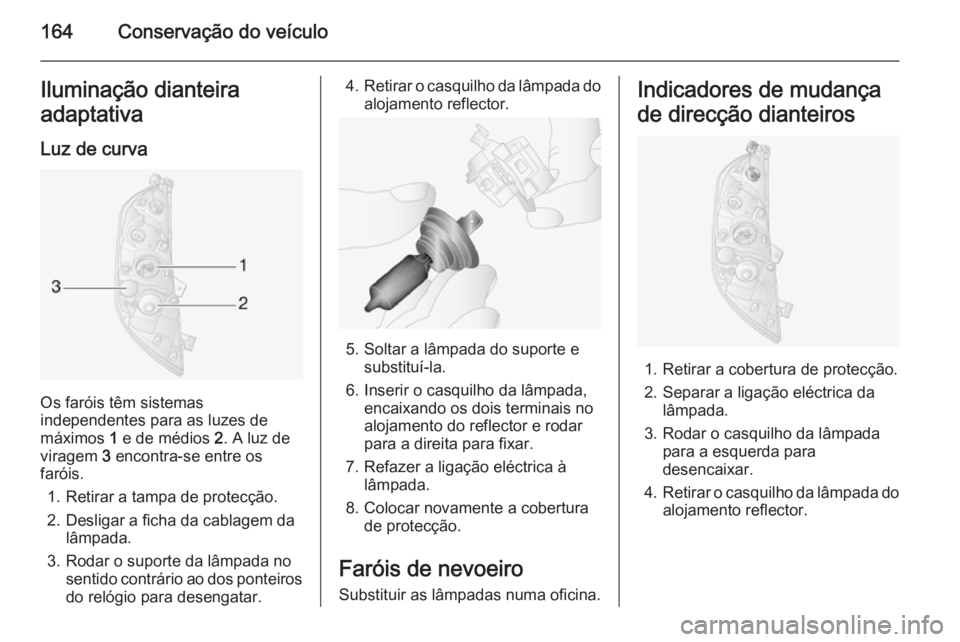

164Conservação do veículoIluminação dianteira
adaptativa
Luz de curva
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2. A luz de
viragem 3 encontra-se entre os
faróis.
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Soltar a lâmpada do suporte e substituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.
Faróis de nevoeiro
Substituir as lâmpadas numa oficina.
Indicadores de mudança
de direcção dianteiros
1. Retirar a cobertura de protecção.
2. Separar a ligação eléctrica da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.

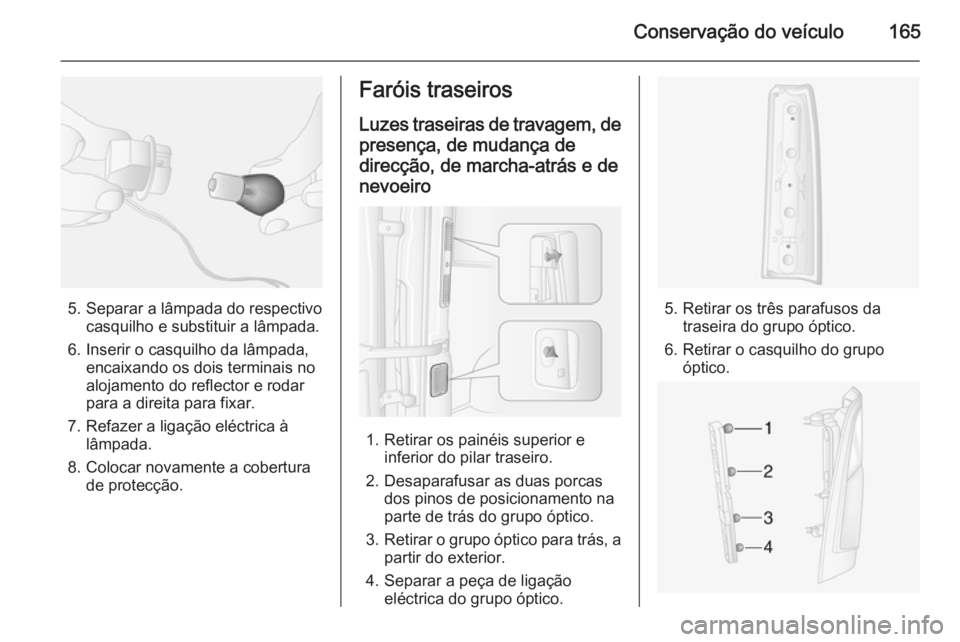

Conservação do veículo165
5. Separar a lâmpada do respectivocasquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.
Faróis traseiros
Luzes traseiras de travagem, de presença, de mudança de
direcção, de marcha-atrás e de
nevoeiro
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.

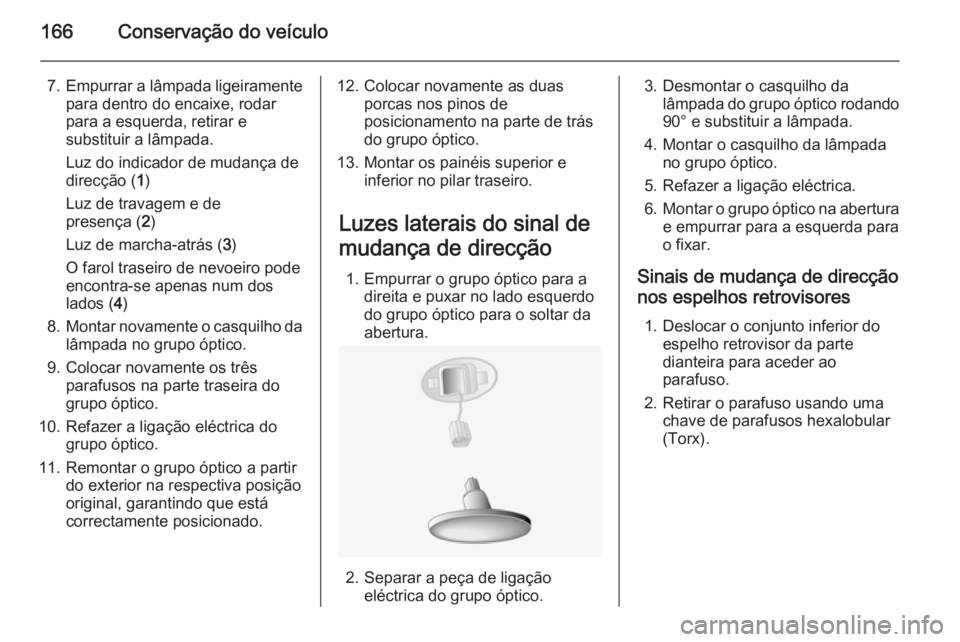

166Conservação do veículo
7.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posição
original, garantindo que está
correctamente posicionado.12. Colocar novamente as duas porcas nos pinos deposicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Luzes laterais do sinal de
mudança de direcção
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdodo grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Refazer a ligação eléctrica.
6. Montar o grupo óptico na abertura
e empurrar para a esquerda parao fixar.
Sinais de mudança de direcção
nos espelhos retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).
