2015.5 OPEL MOVANO_B Instruktionsbog (in Danish)

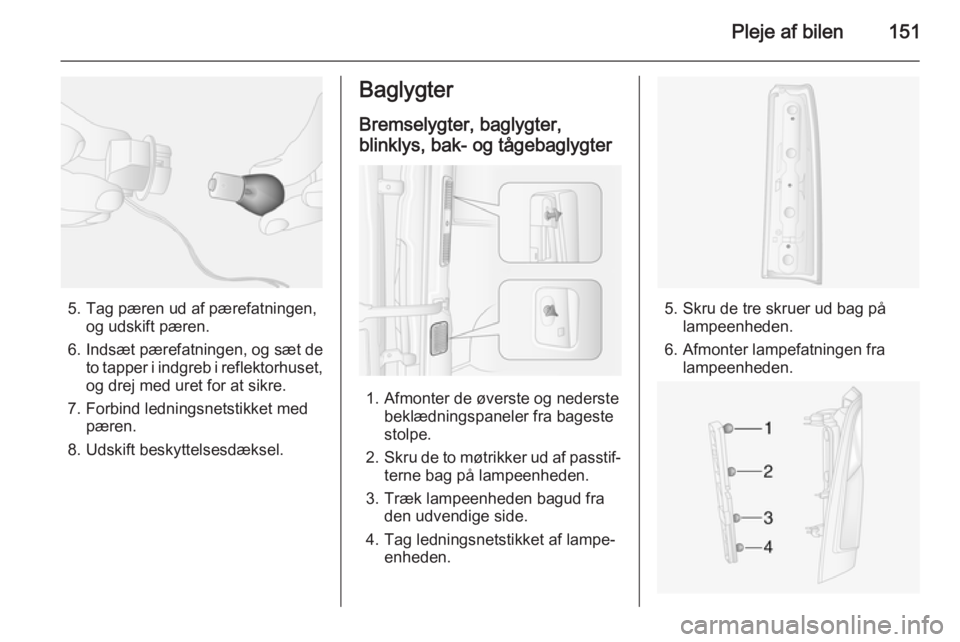

Pleje af bilen151
5. Tag pæren ud af pærefatningen,og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Forbind ledningsnetstikket med pæren.
8. Udskift beskyttelsesdæksel.
Baglygter
Bremselygter, baglygter,
blinklys, bak- og tågebaglygter
1. Afmonter de øverste og nederste beklædningspaneler fra bageste
stolpe.
2. Skru de to møtrikker ud af passtif‐
terne bag på lampeenheden.
3. Træk lampeenheden bagud fra den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Skru de tre skruer ud bag på lampeenheden.
6. Afmonter lampefatningen fra lampeenheden.

152Pleje af bilen
7. Skub pæren lidt ind i fatningen,drej mod uret, tag pæren ud og
udskift den.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklygte ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
8. Udskift pærefatningen i lampe‐ enheden.
9. Udskift de tre skruer bag på lampeenheden.
10. Sæt ledningsnetstikket på lampe‐ enheden igen.
11. Sæt lampeenheden tilbage i sin oprindelige stilling fra den udven‐dige side, og kontroller, at den sid‐
der korrekt.
12. Udskift de to møtrikker på passtif‐
terne bag på lampeenheden.
13. Monter de øverste og nederste beklædningspaneler på bageste
stolpe.Sideblink
1. Tryk lampeenheden til højre, og træk i den venstre side af lampe‐
enheden for at frigøre den fra åb‐
ningen.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Fjern pærefatningen fra lampe‐ enheden ved at dreje den 90°, og
udskift pæren.
4. Monter pærefatningen i lampe‐ enheden.
5. Forbind ledningsnetstikket igen.
6. Monter lampeenheden ind i åb‐ ningen, og skub til venstre for at
sikre.
Blinklys i spejl 1. Flyt den nederste spejlenhed for‐ fra for at få adgang til skruen.
2. Skru skruen ud med en torxskrue‐
trækker.
3. Afmonter lampefatningen bagfra på den nederste spejlenhed.
4. Udskift pæren.
5. Udskift pærefatningen.
6. Udskift skruen.

Pleje af bilen153Højtplaceret stoplys
1. Afmonter dækslet indvendigt påbagdøren.
2. Skru møtrikken ud af passtiften bag på lampeenheden.
3. Fjern lampeenheden fra åbningen
på den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Fjern pærefatningen fra lampe‐ enheden, og udskift pæren.
6. Monter pærefatningen i lampe‐ enheden, og sæt ledningsnetstik‐
ket på lampeenheden igen.
7. Sæt lampeenheden tilbage i åb‐ ningen, og kontroller, at den sid‐
der korrekt.
8. Udskift møtrikken på passtiften bag på lampeenheden.
9. Monter dækslet indvendigt på bagdøren.
Nummerpladelys
1. Klips lygteglasset af med en skruetrækker med fladt blad.
2. Afmonter dæksel, og udskift pæ‐ ren.
3. Genmonter lygteglasset.

154Pleje af bilenKabinelys
Forreste kabinelys
1. Tag lygteglasset af med en skrue‐
trækker med fladt blad.
2. Udskift pæren.
3. Genmonter lygteglasset.
Lastrumsbelysning
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Fastgør ledningsnetstikket igen, og genmonter lampeenheden.
Lys i fordørsbeklædning
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Afmonter lygteglas på lampeen‐ hed.
3. Udskift pære og monter lygteglas.
4. Sæt lampeenheden på igen.
Bageste kabinelys
Få pærerne udskiftet af et værksted.
Handskerumslys
Få pærerne udskiftet af et værksted.

Pleje af bilen155InstrumentlysFå pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ■ i venstre side af instrumentbrættet, bag beklædningspanelet.
■ i motorrummet under kølevæ‐ skeekspansionsbeholderen.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Det tilrådes, at man har et komplet
sæt sikringer i bilen. Søg hjælp på et
værksted.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

156Pleje af bilen
Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.
Ved eftersyn af sikringsboksen hen‐
vises til sikringsboksens etikette.
Sikringstang
I sikringsboksen i instrumentbrættet
findes en sikringstang som hjælp ved
udskiftning af sikringer.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum Anbragt under kølevæskebeholde‐
ren.
Visse kredsløb kan være sikret med
flere sikringer.
På grund af begrænset adgang skal sikringerne udskiftes af et værksted.SymbolStrømkredsSHøjre side lyserTVenstre side lyserWHøjre nærlysaVenstre nærlys>TågeforlygteLVenstre fjernlysNHøjre fjernlysuABSKVinduesviskere

Pleje af bilen157
SymbolStrømkredsnVarme- og ventilationssy‐
stem, airconditionVEl-opvarmet forrude
Sikringsboks i
instrumentpanel
Placeret bag beklædningspanelet i
venstre side af instrumentbrættet.
Træk øverste del af beklædningspa‐
nelet for at afmontere.
Der må ikke anbringes genstande
bag dette panel.
Visse kredsløb kan være sikret med
flere sikringer.SymbolStrømkredsZInfotainment-system,
sædevarme, bilens display‐
skærm, lydforbindelser,
alarm?StikdåseÌCigarettændereInstrumentbrætUCentrallåsOBlinklys, tågebaglygte,
karrosseristyremodulDIAGDiagnosestikuABS, elektronisk stabilitets‐
programdKabinelys, bremselysZKarrosseristyreenhedSTOPBremselygtepæreSymbolStrømkredsIKarrosseristyreenhed, el-
ruder, varme- og ventilati‐
onssystem, airconditionmEl-opvarmet bagrude
venstre sidenEl-opvarmet bagrude højre
sideRForrudevaskerMElektronisk startspærreUEl-varme i sæderneFBLDrejelyslHåndfri forbindelse&FartskriverPTOStrømudtagjHornÍForopvarmning, dieselfilterxKlimaanlægsblæser

158Pleje af bilen
SymbolStrømkredsADPYderligere tilpasninger,El-ruder, karrosseristyre‐
modulBilens værktøj
Værktøj
Donkraft, hjulnøgle, mellemstykker
(til afmontering af reservehjul), hjul‐
kapselkrog og trækøje ligger i en en‐
hed under forsædet.
Biler med baghjulstræk: Der er også
indeholdt en hydraulisk donkraft og et
sæt forlængerstykker til brug med
donkraften.
