Уход за автомобилем183
СимволЭлектрическая цепьIБлок управления обору‐
дованием кузова, элек‐
тростеклоподъемники,
система отопления,
вентиляции и кондицио‐
нированияmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналСимволЭлектрическая цепьÍПредпусковой подогре‐
ватель, фильтр дизель‐
ного топливаxВентилятор системы
климат-контроляADPДополнительные адап‐ тации,Электростеклоподъем‐
ники, блок управления
кузовным оборудова‐
ниемАвтомобильный
инструмент

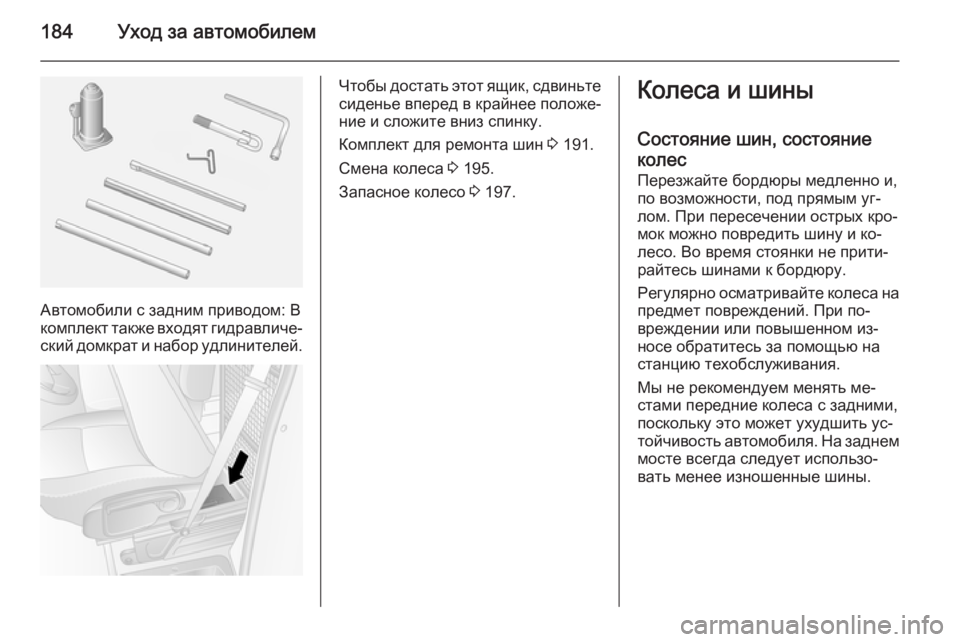

Инструмент
Домкрат, баллонный ключ, пере‐
ходники (для снятия запасного ко‐ леса), крючок для снятия колесных
колпаков и буксировочная про‐
ушина хранятся в ящике, который
находится под передним си‐
деньем.
Page 186 of 245
184Уход за автомобилем
Автомобили с задним приводом: В
комплект также входят гидравличе‐
ский домкрат и набор удлинителей.
Чтобы достать этот ящик, сдвиньте сиденье вперед в крайнее положе‐
ние и сложите вниз спинку.
Комплект для ремонта шин 3 191.
Смена колеса 3 195.
Запасное колесо 3 197.Колеса и шины
Состояние шин, состояние
колес Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять ме‐
стами передние колеса с задними,
поскольку это может ухудшить ус‐
тойчивость автомобиля. На заднем мосте всегда следует использо‐
вать менее изношенные шины.
Page 187 of 245

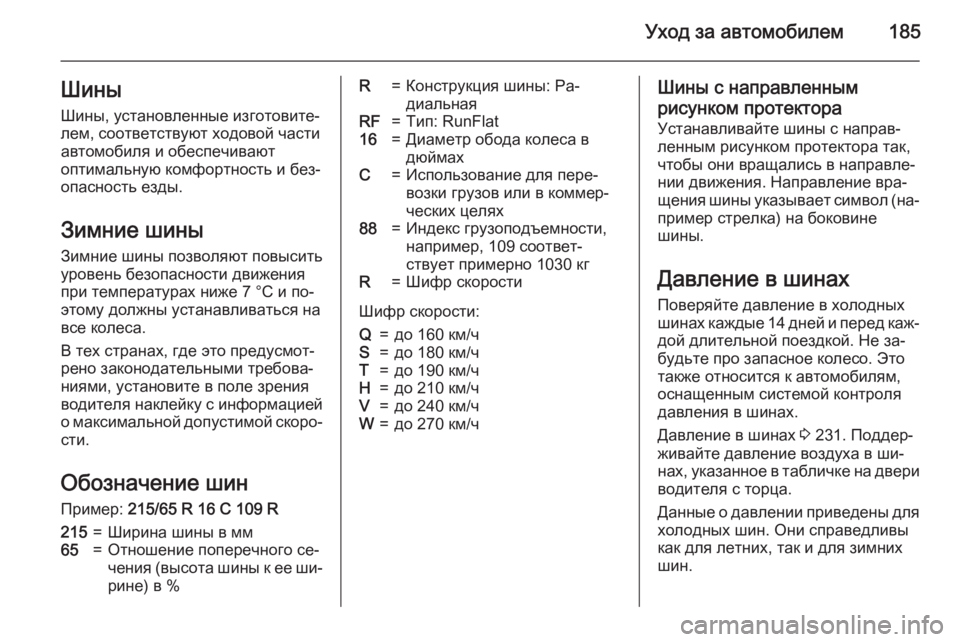

Уход за автомобилем185Шины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают
оптимальную комфортность и без‐
опасность езды.
Зимние шиныЗимние шины позволяют повыситьуровень безопасности движенияпри температурах ниже 7 °C и по‐
этому должны устанавливаться на все колеса.
В тех странах, где это предусмот‐
рено законодательными требова‐
ниями, установите в поле зрения
водителя наклейку с информацией
о максимальной допустимой скоро‐
сти.
Обозначение шин
Пример: 215/65 R 16 C 109 R215=Ширина шины в мм65=Отношение поперечного се‐
чения (высота шины к ее ши‐ рине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat16=Диаметр обода колеса в
дюймахC=Использование для пере‐
возки грузов или в коммер‐
ческих целях88=Индекс грузоподъемности,
например, 109 соответ‐
ствует примерно 1030 кгR=Шифр скорости
Шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чШины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Давление в шинах 3 231. Поддер‐
живайте давление воздуха в ши‐
нах, указанное в табличке на двери водителя с торца.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Page 188 of 245

186Уход за автомобилем
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 217.
2. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 231.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Задний привод, двускатные
задние колеса
Для того чтобы накачать наружное
колесо, шланг необходимо пропу‐ стить между колесами.
Система контроля
давления в шинах В системе контроля давления воз‐
духа в шинах (TPMS) для отслежи‐
вания давления используются спе‐
циальные датчики, передающие
сигналы по радиоканалу.Внимание
Система контроля давления
воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
Page 189 of 245

Уход за автомобилем187
сертификат одобрения типа
транспортного средства будет не‐
действителен.
Сигналы датчиков системы TPMS, отслеживающих давление воздуха
в шинах, поступают на установлен‐ ный в автомобиле приемник.

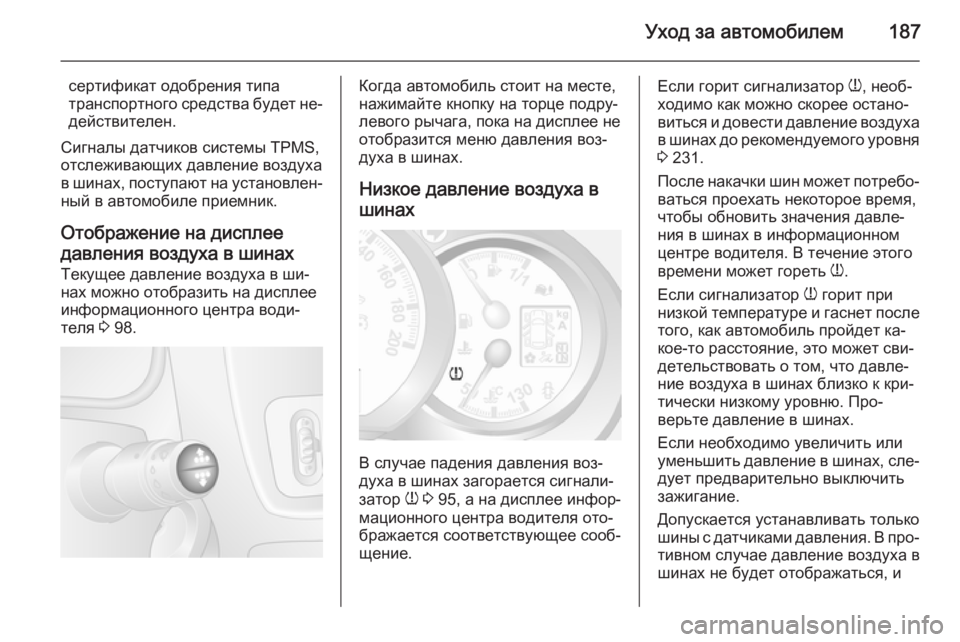

Отображение на дисплее
давления воздуха в шинах
Текущее давление воздуха в ши‐
нах можно отобразить на дисплее
информационного центра води‐
теля 3 98.Когда автомобиль стоит на месте,
нажимайте кнопку на торце подру‐
левого рычага, пока на дисплее не
отобразится меню давления воз‐
духа в шинах.
Низкое давление воздуха в
шинах
В случае падения давления воз‐
духа в шинах загорается сигнали‐
затор w 3 95, а на дисплее инфор‐
мационного центра водителя ото‐
бражается соответствующее сооб‐
щение.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 231.
После накачки шин может потребо‐ ваться проехать некоторое время,
чтобы обновить значения давле‐ ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, и
Page 190 of 245

188Уход за автомобилем
индикатор w начнет мигать в тече‐
ние нескольких секунд, а затем бу‐
дет гореть постоянно вместе с ин‐
дикатором A 3 93, при этом на
дисплее информационного центра
водителя будет отображаться со‐
ответствующее сообщение.
Запасное колесо или временное
запасное колесо не оборудовано
датчиками давления. С такими ко‐
лесами система TPMS не рабо‐
тает. При этом система TPMS про‐
должит контролировать давление
в шинах остальных трех колес.
Индикатор w будет загораться и
сообщение на дисплее информа‐
ционного центра водителя будет
появляться при каждом включении
зажигания до тех пор, пока давле‐
ние воздуха в шинах не будет до‐
ведено до необходимого уровня.
Информационный центр водителя
3 98.

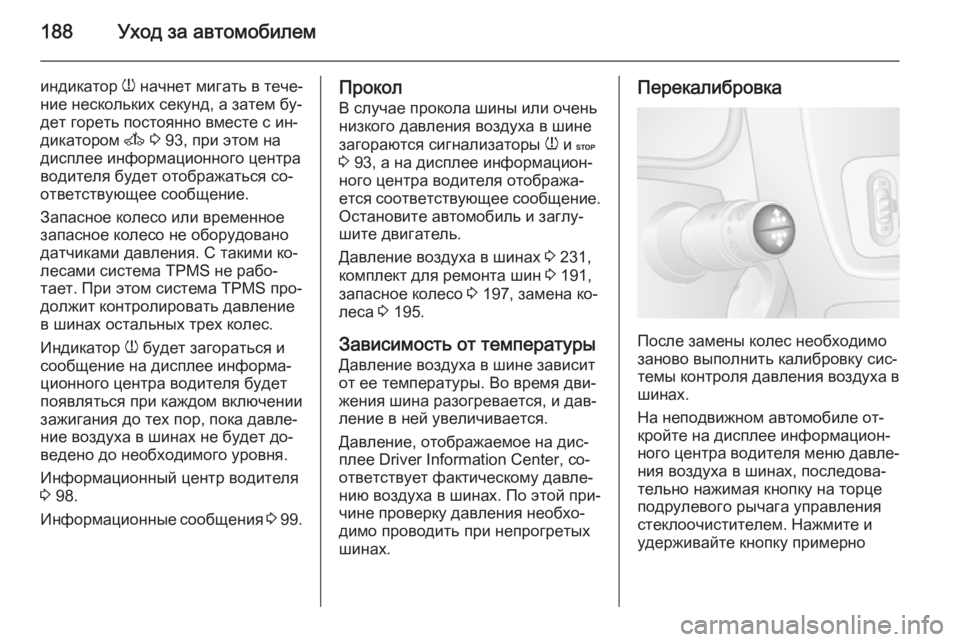

Информационные сообщения 3 99.Прокол
В случае прокола шины или оченьнизкого давления воздуха в шине
загораются сигнализаторы w и C
3 93, а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.
Остановите автомобиль и заглу‐
шите двигатель.
Давление воздуха в шинах 3 231,
комплект для ремонта шин 3 191,
запасное колесо 3 197, замена ко‐
леса 3 195.
Зависимость от температуры
Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Давление, отображаемое на дис‐
плее Driver Information Center, со‐ ответствует фактическому давле‐
нию воздуха в шинах. По этой при‐
чине проверку давления необхо‐
димо проводить при непрогретых
шинах.Перекалибровка
После замены колес необходимо
заново выполнить калибровку сис‐
темы контроля давления воздуха в
шинах.
На неподвижном автомобиле от‐
кройте на дисплее информацион‐
ного центра водителя меню давле‐ ния воздуха в шинах, последова‐
тельно нажимая кнопку на торце
подрулевого рычага управления
стеклоочистителем. Нажмите и
удерживайте кнопку примерно
Page 191 of 245

Уход за автомобилем189
4 секунды, чтобы запустить про‐
цесс калибровки. На дисплее ин‐
формационного центра водителя
отображается соответствующее
предупреждение.
Процедура перепрограммирова‐
ния завершится после того, как ав‐
томобиль проедет примерно 10 км
или будет находиться в движении
около 10 минут. В этот промежуток
времени система может выдавать
только ограниченный объем ин‐
формации.
Если в процессе повторного полу‐
чения данных возникают про‐
блемы, индикатор w продолжает
гореть, и на информационном
центре водителя отображается
предупреждающее сообщение.
Информационный центр водителя
3 98.
Информационные сообщения 3 99.Общая информация
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Комплект для ремонта шин 3 191.
Работу системы TPMS могут нару‐ шить мощные внешние радиопере‐
дающие устройства.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы TPMS в ус‐
ловиях сервис-центра.

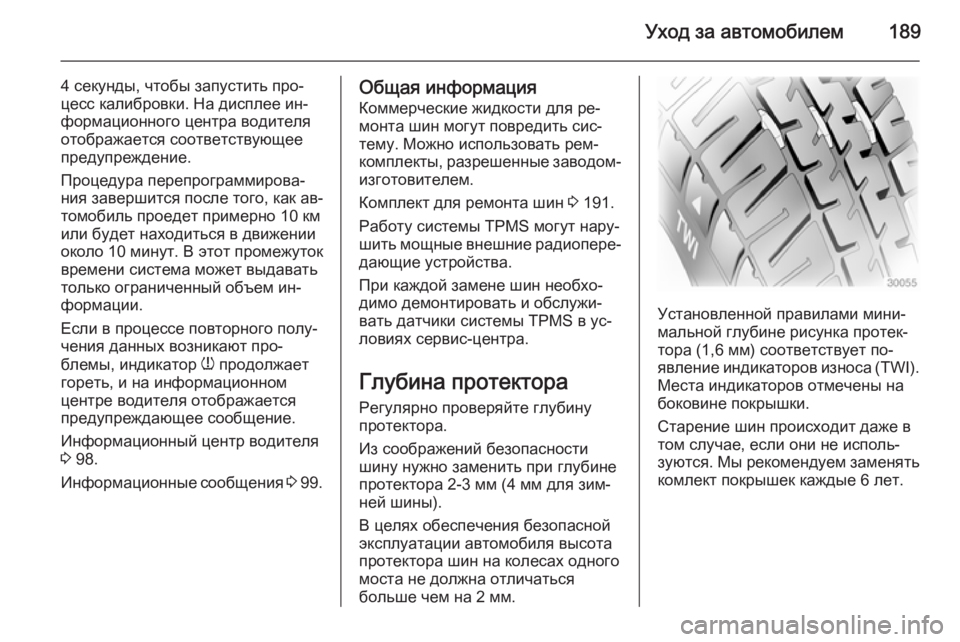

Глубина протектора Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять комлект покрышек каждые 6 лет.
Page 192 of 245

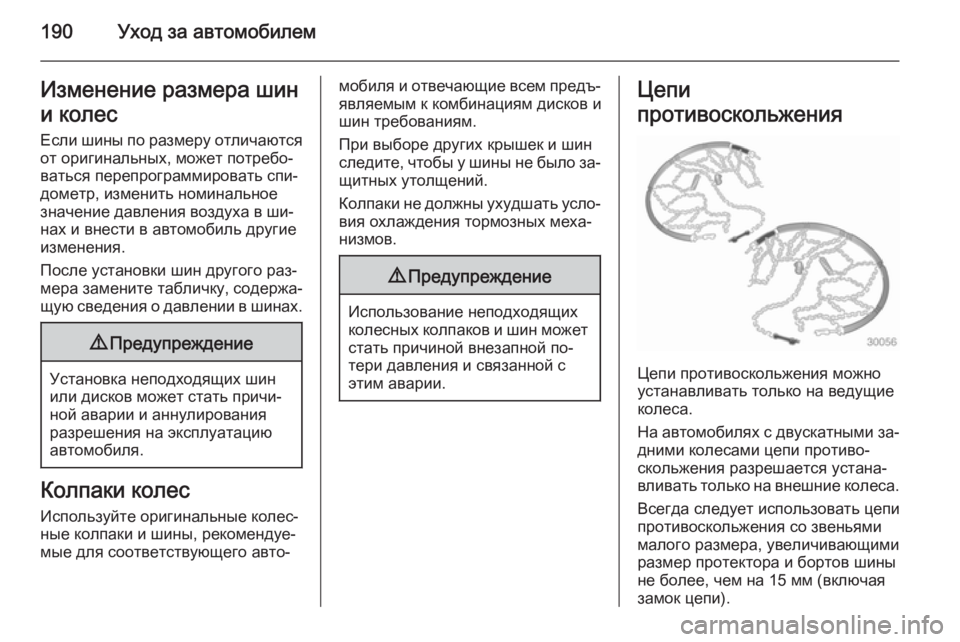

190Уход за автомобилемИзменение размера шини колес Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐
являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин
следите, чтобы у шины не было за‐ щитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Цепи
противоскольжения
Цепи противоскольжения можно
устанавливать только на ведущие
колеса.
На автомобилях с двускатными за‐
дними колесами цепи противо‐
скольжения разрешается устана‐
вливать только на внешние колеса.
Всегда следует использовать цепи противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 15 мм (включая
замок цепи).
