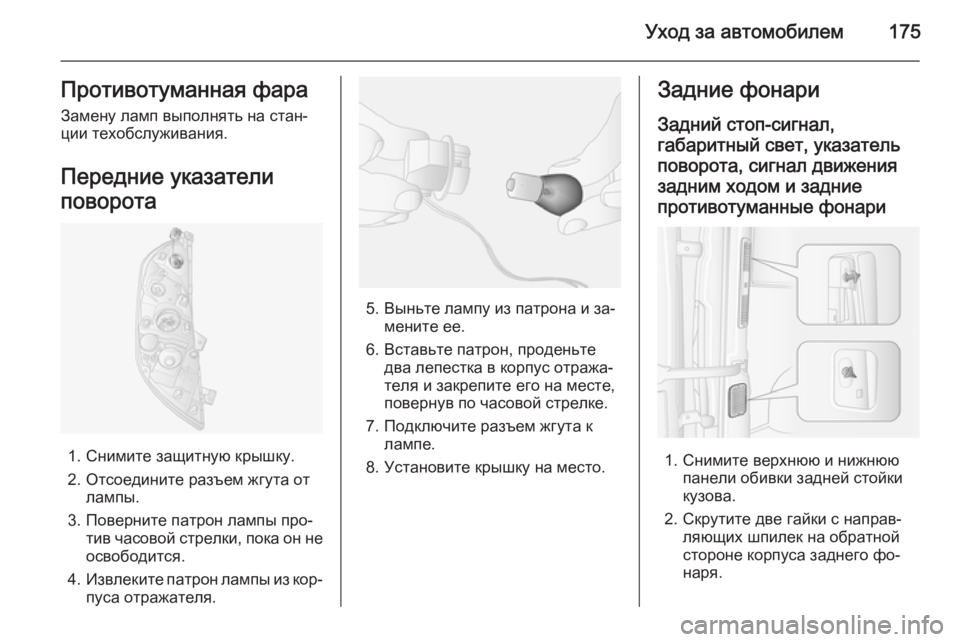

Page 177 of 245
Уход за автомобилем175Противотуманная фараЗамену ламп выполнять на стан‐
ции техобслуживания.
Передние указатели
поворота
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.
Задние фонари
Задний стоп-сигнал,
габаритный свет, указатель
поворота, сигнал движения задним ходом и задние
противотуманные фонари
1. Снимите верхнюю и нижнюю панели обивки задней стойки
кузова.
2. Скрутите две гайки с направ‐ ляющих шпилек на обратной
стороне корпуса заднего фо‐
наря.
Page 178 of 245

176Уход за автомобилем
3. Снимите фонарь, потянув егона себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Выкрутите три винта на обрат‐ ной стороне корпуса фонаря.
6. Извлеките держатель ламп из корпуса фонаря.
7.Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный фо‐
нарь (может располагаться
только с одной стороны) ( 4)
8. Вставьте держатель ламп в кор‐
пус фонаря.
9. Закрутите три винта на обрат‐ ной стороне корпуса фонаря.
10. Подключите разъем жгута к фо‐
нарю.
11. Установите фонарь на свое ме‐
сто снаружи и проверьте пра‐
вильность его посадки.
12. Накрутите две гайки на направ‐
ляющие шпильки на обратной
стороне корпуса заднего фо‐
наря.
13. Установите верхнюю и нижнюю панели обивки задней стойки
кузова.
Боковые указатели
поворота
1. Сдвиньте фонарь вправо, под‐ деньте его за левый край и из‐
влеките из отверстия в кузове.

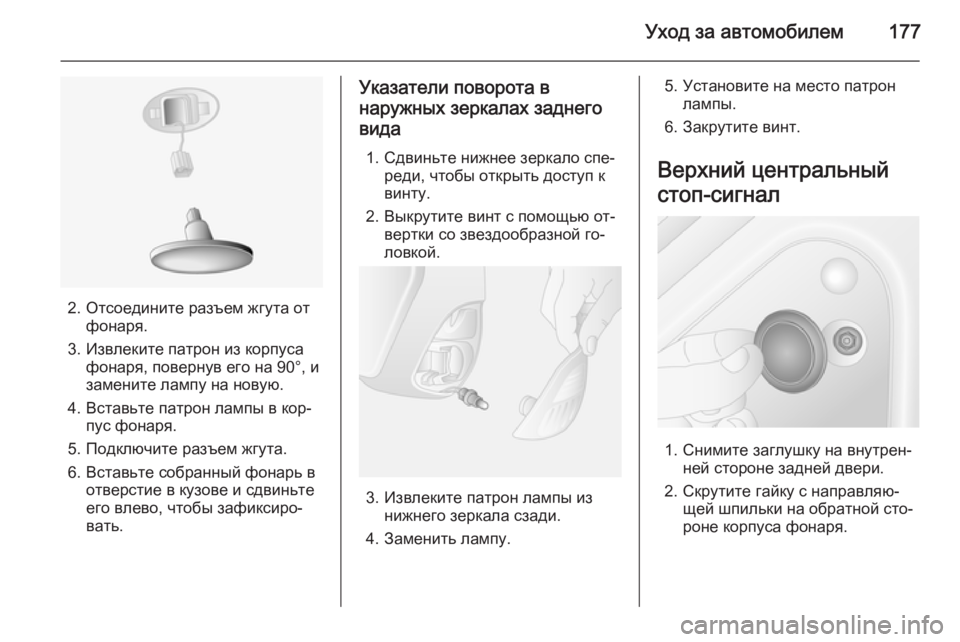

Page 179 of 245
Уход за автомобилем177
2. Отсоедините разъем жгута отфонаря.
3. Извлеките патрон из корпуса фонаря, повернув его на 90°, и
замените лампу на новую.
4. Вставьте патрон лампы в кор‐ пус фонаря.
5. Подключите разъем жгута.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего вида
1. Сдвиньте нижнее зеркало спе‐ реди, чтобы открыть доступ к
винту.
2. Выкрутите винт с помощью от‐ вертки со звездообразной го‐
ловкой.
3. Извлеките патрон лампы из нижнего зеркала сзади.
4. Заменить лампу.
5. Установите на место патрон лампы.
6. Закрутите винт.
Верхний центральный
стоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной сто‐
роне корпуса фонаря.

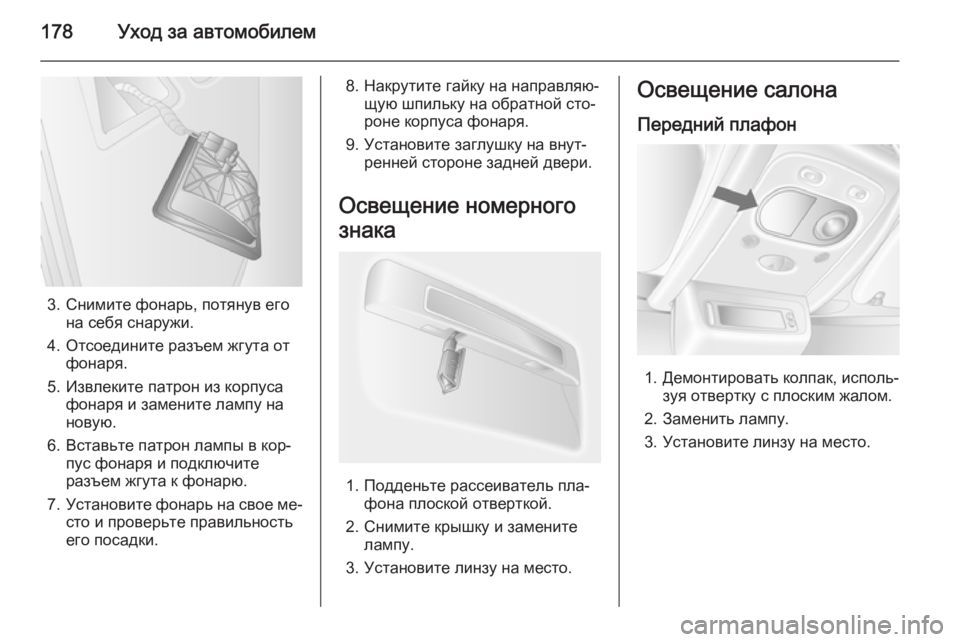

Page 180 of 245
178Уход за автомобилем
3. Снимите фонарь, потянув егона себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в кор‐ пус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое ме‐
сто и проверьте правильность
его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной сто‐
роне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного
знака
1. Подденьте рассеиватель пла‐ фона плоской отверткой.
2. Снимите крышку и замените лампу.
3. Установите линзу на место.
Освещение салона
Передний плафон
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Заменить лампу.
3. Установите линзу на место.
Page 181 of 245
Уход за автомобилем179

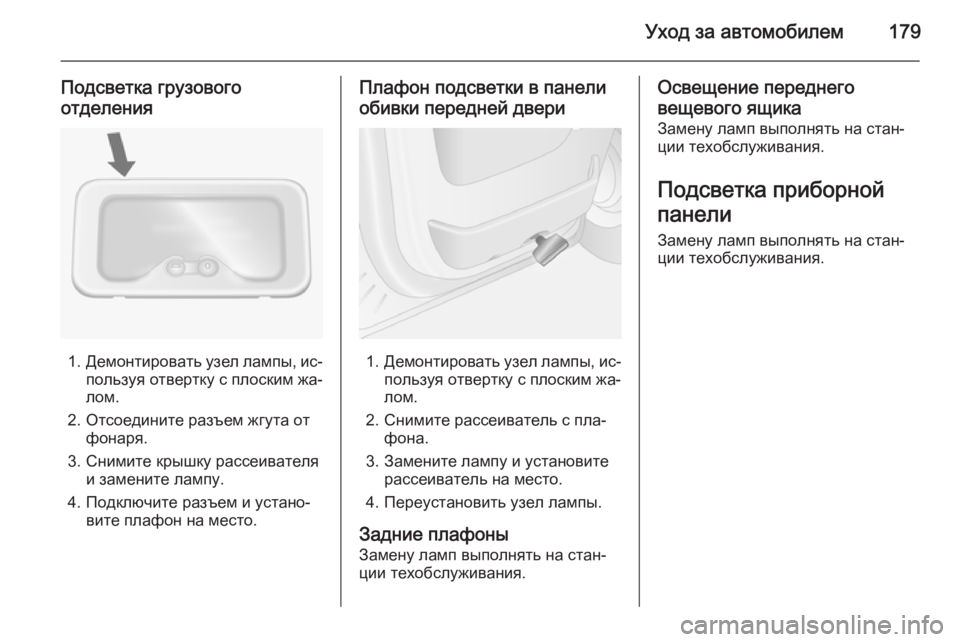

Подсветка грузового
отделения
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Подключите разъем и устано‐ вите плафон на место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Снимите рассеиватель с пла‐ фона.
3. Замените лампу и установите рассеиватель на место.
4. Переустановить узел лампы.
Задние плафоны Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐ции техобслуживания.

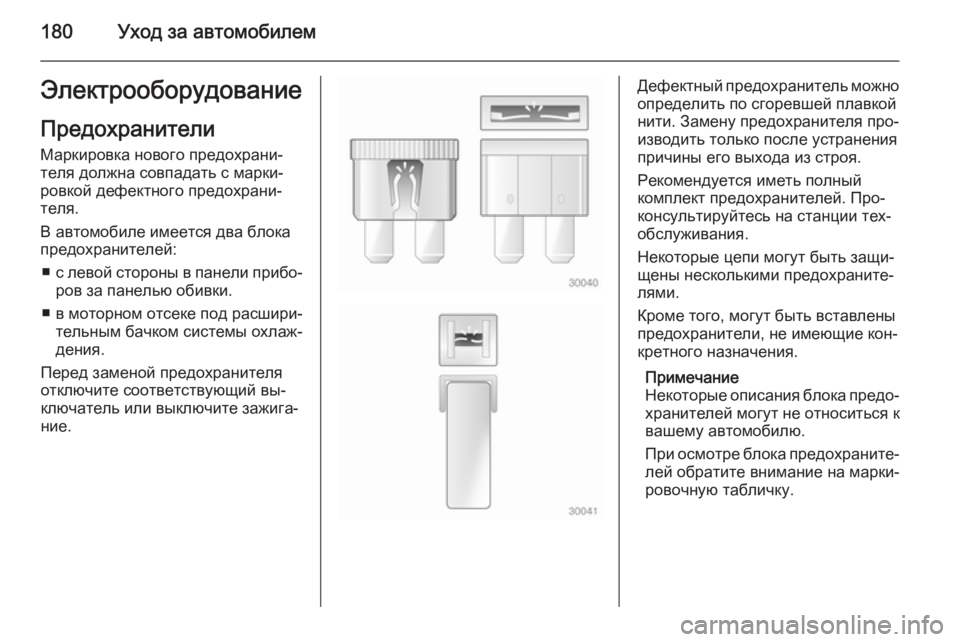

Page 182 of 245

180Уход за автомобилемЭлектрооборудованиеПредохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
■ с левой стороны в панели прибо‐
ров за панелью обивки.
■ в моторном отсеке под расшири‐ тельным бачком системы охлаж‐
дения.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Про‐
консультируйтесь на станции тех‐
обслуживания.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.

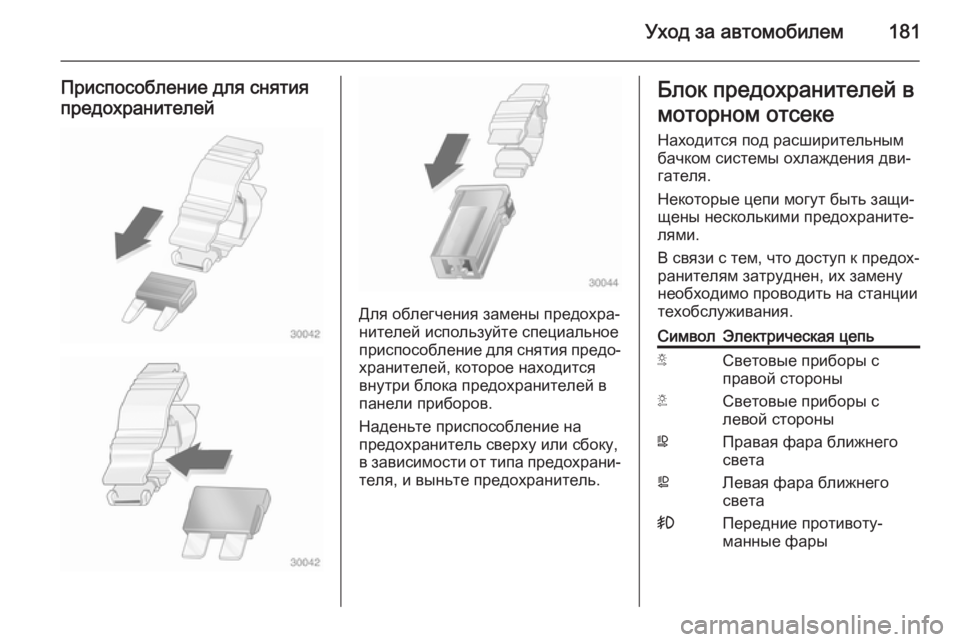

Page 183 of 245
Уход за автомобилем181
Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке Находится под расширительным
бачком системы охлаждения дви‐
гателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фары

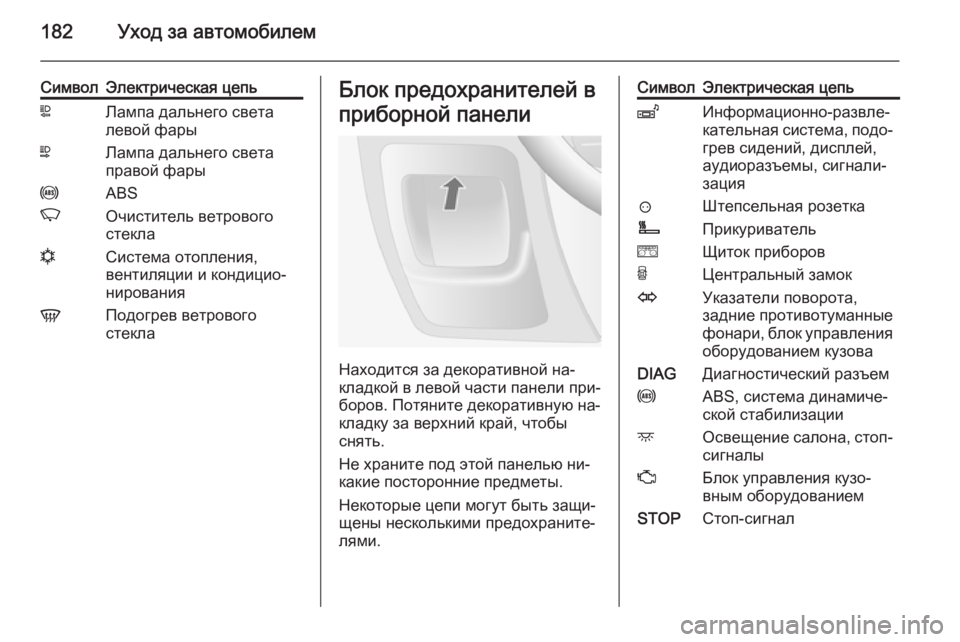

Page 184 of 245
182Уход за автомобилем
СимволЭлектрическая цепьLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стеклаnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стеклаБлок предохранителей в
приборной панели
Находится за декоративной на‐
кладкой в левой части панели при‐ боров. Потяните декоративную на‐
кладку за верхний край, чтобы
снять.
Не храните под этой панелью ни‐
какие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
СимволЭлектрическая цепьZИнформационно-развле‐
кательная система, подо‐
грев сидений, дисплей,
аудиоразъемы, сигнали‐
зация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замокOУказатели поворота,
задние противотуманные
фонари, блок управления
оборудованием кузоваDIAGДиагностический разъемuABS, система динамиче‐
ской стабилизацииdОсвещение салона, стоп- сигналыZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигнал
