Догляд за автомобілем215
3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
Залежно від обладнання
спочатку зніміть кришки з точок
кріплення домкрата.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 216.
7. Накрутіть гайки.
8. Опустіть автомобіль і витягніть домкрат.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням зіставте отвір для клапана камери в
ковпаку з клапаном шини.
Установіть кришки колісних
гайок.
Вставте центральний ковпак на
легкосплавні диски.
11. Встановіть покриття платформи домкрата для
версій з панелями на поріжках.
12. Покладіть у місце для збереження замінене колесо
3 216 та інструменти
автомобіля 3 202.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.

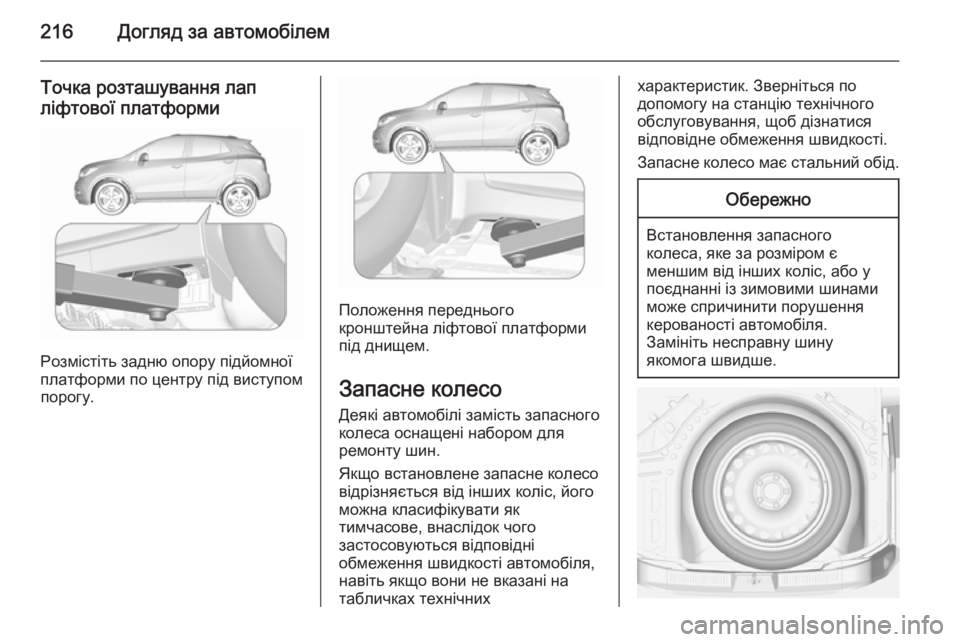

216Догляд за автомобілем
Точка розташування лап
ліфтової платформи
Розмістіть задню опору підйомної
платформи по центру під виступом порогу.
Положення переднього
кронштейна ліфтової платформи
під днищем.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.

Догляд за автомобілем217
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Зберігання пошкодженого
повнорозмірного колеса у багажному відділенні
Ніша для запасного колеса не
призначена для коліс інших
розмірів.
Пошкоджене повнорозмірне
колесо слід зберігати в багажному
відділенні, попередньо закріпивши
його ременем. Інструменти
автомобіля 3 202. Щоб закріпити
колесо:
1. Розмістіть колесо посередині багажного відділення.
2. Проведіть вільний кінець ременя через отвір на одному
боці.
3. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
4. Протягніть ремінь через спиці колеса, як показано на
малюнку.
5. Закріпіть гачок у протилежному отворі.
6. Затягніть ремінь та зафіксуйте його в пряжці.9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.
Тимчасове запасне колесо
Обережно
Використання тимчасового запасного колеса може
вплинути на керованість.
Оновіть або відремонтуйте
несправну шину якомога
швидше.
Можна встановлювати лише одне тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.

218Догляд за автомобілем
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню.
Ланцюги для шин 3 209.
Запасне колесо з
направленою шиною За можливості встановлюйте
направлені шини, оскільки вони
обертаються в напрямку руху.
Напрямок руху вказується
символом ( наприклад, стрілкою) на
боковій частині.Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
■ Керованість може змінюватися. Оновіть або відремонтуйте
несправну шину якомога
швидше.
■ На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою пристрою швидкої
зарядки.
Автомобіль із розрядженим
акумулятором можна запустити за
допомогою товстих дротів та
акумулятора іншої машини.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.

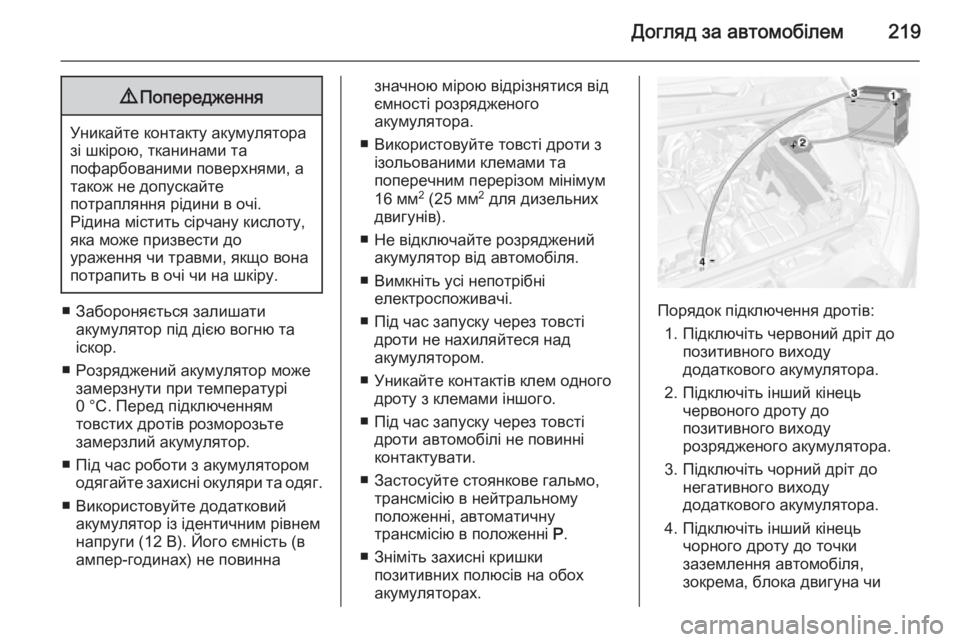

Догляд за автомобілем2199Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
■ Забороняється залишати акумулятор під дією вогню та
іскор.
■ Розряджений акумулятор може замерзнути при температурі
0 °C. Перед підключенням
товстих дротів розморозьте
замерзлий акумулятор.
■ Під час роботи з акумулятором одягайте захисні окуляри та одяг.
■ Використовуйте додатковий акумулятор із ідентичним рівнем
напруги (12 В). Його ємність (в
ампер-годинах) не повинна
значною мірою відрізнятися від
ємності розрядженого
акумулятора.
■ Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
■ Не відключайте розряджений акумулятор від автомобіля.
■ Вимкніть усі непотрібні електроспоживачі.
■ Під час запуску через товсті дроти не нахиляйтеся над
акумулятором.
■ Уникайте контактів клем одного дроту з клемами іншого.
■ Під час запуску через товсті дроти автомобілі не повинні
контактувати.
■ Застосуйте стоянкове гальмо, трансмісію в нейтральному
положенні, автоматичну
трансмісію в положенні P.
■ Зніміть захисні кришки позитивних полюсів на обох
акумуляторах.
Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходудодаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи

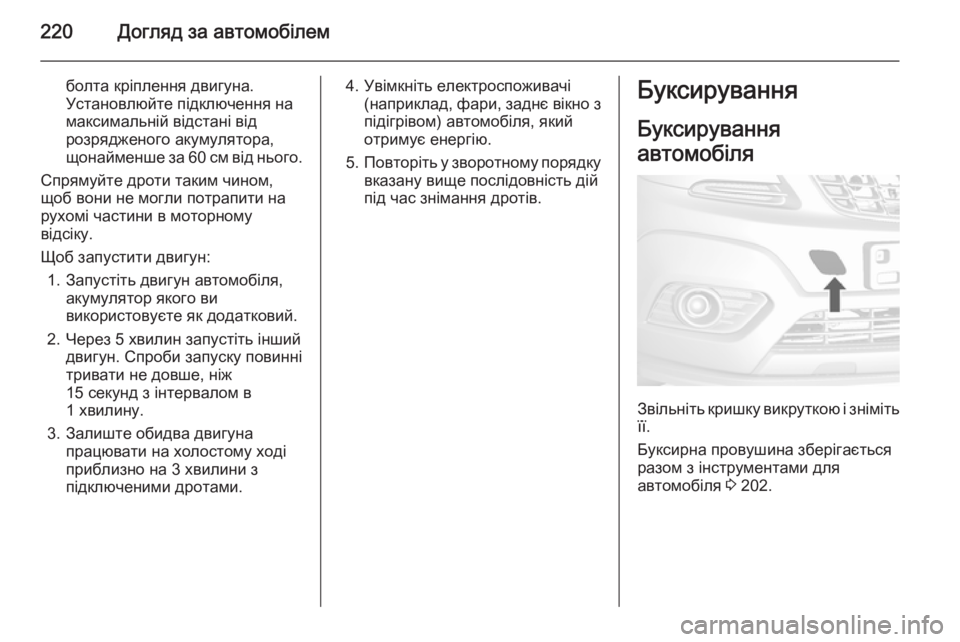

220Догляд за автомобілем
болта кріплення двигуна.
Установлюйте підключення на
максимальній відстані від
розрядженого акумулятора,
щонайменше за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
тривати не довше, ніж
15 секунд з інтервалом в
1 хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.Буксирування
Буксирування
автомобіля
Звільніть кришку викруткою і зніміть її.
Буксирна провушина зберігається
разом з інструментами для
автомобіля 3 202.

Догляд за автомобілем221
Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Під'єднайте буксир або буксирну
тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалення, щоб розблокувати рульову колонку та
забезпечити роботу стоп-сигналів,
звукового сигналу та очисників
лобового скла.
Трансмісія в нейтральному
положенні.Обережно
Ніколи не буксируйте
автомобіль з повним приводом
(AWD) таким чином, щоб
передні та задні шини торкалися дороги. Якщо ви буксируєте
автомобіль з повним приводом
(AWD) таким чином, що передні
і задні колеса котяться по землі, приводна система автомобіля
може зазнати серйозних
пошкоджень. Під час
буксирування автомобілів,
устаткованих повним приводом
(AWD), усі чотири колеса не
можуть торкатися дороги.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
значно більше сили.
Щоб запобігти потраплянню
вихлопних газів з буксирувального
автомобіля, увімкніть систему
рециркуляції повітря та зачиніть
вікна 3 128.
Автомобілі з механічною
трансмісією: Автомобілі повинні
буксируватися вперед.
Максимальна швидкість - 80 км/г. У
всіх інших випадках, а також у разі несправності трансмісії, слід
підняти передню вісь.
Автомобілі з автоматичною
трансмісією: Не здійснюйте
евакуацію автомобіля за буксирну
сергу. Буксирування за допомогою
буксирного канату може
спричинити серйозні пошкодження
АКПП. При буксируванні
автомобілів з АКПП
використовуйте платформу чи
візок для передніх коліс.
Зверніться по допомогу до
майстерні.

222Догляд за автомобілем
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку та закрийте її.
Буксирування іншого
автомобіля
Звільніть кришку за допомогою
викрутки і зніміть її.
Буксирна провушина зберігається
разом з інструментами для
автомобіля 3 202.
Вкрутіть буксирну провушину до
упору, доки вона не зупиниться в
горизонтальному положенні.
Не використовуйте отвір для
кріплення, розташований ззаду
внизу автомобіля в якості буксирної провушини.
Під’єднайте буксирувальний трос
або буксирну тягу до буксирної
провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку знизу та зафіксуйте
на місці.
