Прилади та органи управління103
відображають ефект топографіїабо ж стилю водіння водія на
споживання пального.

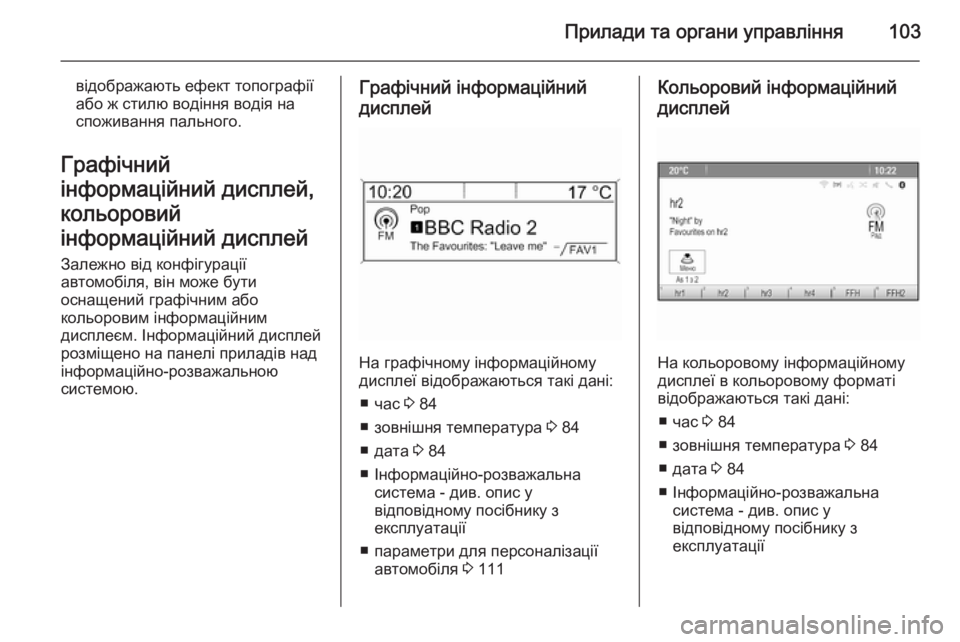

Графічний
інформаційний дисплей,
кольоровий
інформаційний дисплей
Залежно від конфігурації
автомобіля, він може бути
оснащений графічним або
кольоровим інформаційним
дисплеєм. Інформаційний дисплей
розміщено на панелі приладів над
інформаційно-розважальною
системою.Графічний інформаційний
дисплей
На графічному інформаційному
дисплеї відображаються такі дані:
■ час 3 84
■ зовнішня температура 3 84
■ дата 3 84
■ Інформаційно-розважальна система - див. опис у
відповідному посібнику з
експлуатації
■ параметри для персоналізації автомобіля 3 111
Кольоровий інформаційний
дисплей
На кольоровому інформаційному
дисплеї в кольоровому форматі
відображаються такі дані:
■ час 3 84
■ зовнішня температура 3 84
■ дата 3 84
■ Інформаційно-розважальна система - див. опис у
відповідному посібнику з
експлуатації

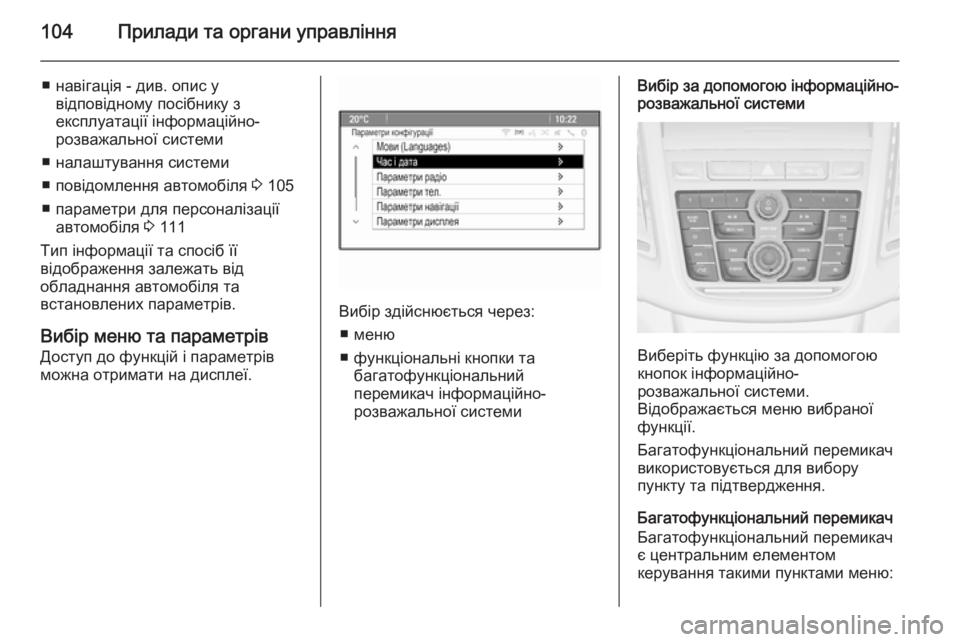

104Прилади та органи управління
■ навігація - див. опис увідповідному посібнику з
експлуатації інформаційно-
розважальної системи
■ налаштування системи
■ повідомлення автомобіля 3 105
■ параметри для персоналізації автомобіля 3 111
Тип інформації та спосіб її
відображення залежать від
обладнання автомобіля та
встановлених параметрів.
Вибір меню та параметрів Доступ до функцій і параметрів
можна отримати на дисплеї.
Вибір здійснюється через:
■ меню
■ функціональні кнопки та багатофункціональний
перемикач інформаційно-
розважальної системи
Вибір за допомогою інформаційно-
розважальної системи
Виберіть функцію за допомогою
кнопок інформаційно-
розважальної системи.
Відображається меню вибраної функції.
Багатофункціональний перемикач
використовується для вибору
пункту та підтвердження.
Багатофункціональний перемикач
Багатофункціональний перемикач
є центральним елементом
керування такими пунктами меню:

Прилади та органи управління105
Оберт■ для позначення пункту меню;■ для встановлення цифрового значення або для відображення
пункту меню;
Натисніть (зовнішнє кільце) ■ для вибору чи активації позначеного пункту;
■ для підтвердження встановленого значення;
■ для ввімкнення/вимкнення функцій системи.
Кнопка BACK
Натисніть кнопку, щоб виконати
такі дії:
■ вийти з меню без збереження налаштувань
■ повернутися з підменю до наступного верхнього рівня меню
■ видалити останній символ у набраних
Натисніть та утримуйте кнопку
кілька секунд, щоб повністю
видалити введені дані.
Персоналізація автомобіля 3 111.Повідомлення
автомобіля
У більшості випадків повідомлення
відображаються в інформаційному
центрі водія (DIC), іноді їх
відображення супроводжують
попереджувальні звукові сигнали.
Натисніть SET/CLR чи MENU або
поверніть колесо регулятора, щоб
підтвердити повідомлення.
Повідомлення автомобіля на
дисплеї середнього рівня
Повідомлення автомобіля
відображаються як кодові цифри.
№Повідомлення автомобіля10Гальма перегріті16Несправність ліхтаря гальм25Несправність переднього
вказівника повороту ліворуч26Несправність заднього
вказівника повороту ліворуч

106Прилади та органи управління
№Повідомлення автомобіля27Несправність переднього
вказівника повороту
праворуч28Несправність заднього
вказівника повороту
праворуч53Щільніше закрийте кришку
горловини паливного баку54У фільтр дизпального
потрапила водаS68Проведіть обслуговування
підсилювача кермаS73Проведіть обслуговування
системи повного приводуS75Проведіть обслуговування
системи кондиціонераS79Долийте моторного мастилаS81Проведіть обслуговування
трансмісіїS82Незабаром замініть мастилоS84Потужність двигуна зменши‐ лась№Повідомлення автомобіляS89Проведіть обслуговування
автомобіля найближчим
часом128Відкритий капот134Збій системи допомоги при
паркуванні, вимийте бамперS136Система допомоги при
паркуванні потребує обслу‐
говування174Низький заряд акумулятора
Примітка
"S" означає "Проведіть
обслуговування автомобіля
найближчим часом". Негайно
зверніться до автомайстерні по допомогу.
Повідомлення автомобіля на
дисплеї вищого рівня та
комбінованому дисплеї
вищого рівня
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Система відображає повідомлення відносно таких тем:
■ повідомлення щодо обслуговування
■ система сигналізації для запобігання викраденню
автомобіля

Прилади та органи управління107
■ гальма
■ системи керування приводом ■ системи регулювання плавності ходу
■ системи допомоги водію
■ круїз-контроль
■ обмежувач швидкості
■ системи допомоги під час паркування
■ освітлювальні прилади, заміна ламп
■ система адаптивного світла фар
■ дверцята, вікна
■ система виявлення дорожніх знаків
■ система попередження про виїзд
за межі смуги руху
■ багажник, кришка багажника
■ радіопульт дистанційного керування
■ паски безпеки
■ системи подушок безпеки
■ двигун і трансмісія
■ тиск у шинах■ сажовий фільтр дизельного двигуна
■ стан автомобільного акумулятора
Попереджувальні звукові сигнали
Під час запуску двигуна чи водіння ■ Якщо відкриті дверцята чи капот.
■ Якщо пасок безпеки не пристібнутий.
■ Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
■ Якщо в центрі інформації водія відображається повідомлення з
попередженням або код
попередження.
■ Якщо система допомоги під час паркування виявляє об'єкт.Коли автомобіль
припаркований і/чи дверцята водія відчинені ■ Коли ключ знаходиться в замку запалення.
■ Із увімкненими зовнішніми ліхтарями.
Заряд батареї При розрядженні акумулятора в
центрі інформації для водія
з'являється попереджувальне
повідомлення чи код
попередження 174.
1. Негайно вимкніть будь-які споживачі електроенергії, які неє необхідними для безпечного
руху, наприклад, підігрів сидінь,
обігрів заднього скла чи інші
основні споживачі.
2. Зарядіть акумулятор шляхом достатньо тривалої поїздки або
ж за допомогою зарядного
пристрою.

108Прилади та органи управління
Попереджувальне повідомлення
або код попередження зникнуть
після двох послідовних запусків
двигуна, які не призведуть до
падіння напруги акумулятора.
Якщо акумулятор зарядити не
вдається, зверніться до
автомайстерні для усунення
неполадки.Бортовий комп'ютер
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів 3 99.
Натисніть MENU, щоб вибрати
пункт Trip/Fuel Information Menu
(Меню інформації про подорож/ пальне) , або виберіть W на
комбінованому дисплеї вищого
рівня.
Trip/Fuel Information Menu (Меню інформації про подорож/пальне) на
дисплеї вищого рівня
Поверніть колесо регулятора, щоб
вибрати одне з підменю:

Прилади та органи управління109
■ лічильник щоденного пробігу 1■ лічильник щоденного пробігу 2■ пробіг без дозаправки
■ середня витрата пального
■ миттєве значення витрати пального
■ середня швидкість
■ швидкість у цифровому форматі
■ система виявлення дорожніх знаків
■ планування маршруту
Trip/Fuel Information Menu (Меню інформації про подорож/пальне) на
комбінованому дисплеї вищого
рівня
Поверніть колесо регулятора, щоб
вибрати підменю:
■ лічильник щоденного пробігу 1
■ середня витрата пального 1
■ середня швидкість 1
■ лічильник щоденного пробігу 2
■ середня витрата пального 2
■ середня швидкість 2

110Прилади та органи управління
■ швидкість у цифровому форматі
■ пробіг без дозаправки
■ миттєве значення витрати пального
■ планування маршруту
Бортовий комп’ютер 1 та 2
Показники двох бортових
комп'ютерів скидаються окремо
для одометра, середнього
споживання палива та середньої
швидкості кнопкою SET/CLR,
завдяки чому можна виводити на
екран окрему інформацію для
різних водіїв.Одометр
Одометр відображає зафіксовану
відстань з моменту останнього
скидання.
Одометр вимірює відстань до
2000 км, а потім його показники скидаються до нуля.
Для скидання натисніть SET/CLR
на кілька секунд.
Пробіг без дозаправки
Пробіг без дозаправки
обчислюється з урахуванням
поточного вмісту баку та поточної
витрати пального. Дисплей показує середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
У разі зниження рівня пального в
баку на дисплеї автомобілів з
дисплеєм вищого рівня або
комбінованим дисплеєм вищого
рівня відображається
повідомлення.
Коли бак необхідно заправити
негайно попереджувальний код чи
повідомлення відображається уавтомобілях із дисплеями
середнього та вищого рівнів або
комбінованим дисплеєм вищого
рівня.
Окрім цього засвічується чи
миготить контрольний індикатор
i у датчику рівня пального 3 97.
Дальність подорожі без
дозаправки, версія, що працює на
скрапленому газі
В автомобілях із двигуном на
скрапленому газі, оснащених
дисплеєм удосконаленої
модифікації: на дисплеї
відображається приблизна
відстань, яку можна проїхати без
дозаправки, окремо для наявного
запасу бензину і наявного запасу
скрапленого газу, а також сумарна
відстань для обох типів пального.
Для перемикання між режимами
використовується кнопка SET/CLR.
