Вождение и управление автомобилем183
CO2 относительно заявленных по‐
казателей. Более того, расход топ‐
лива в значительной степени опре‐ деляется персональным стилем
вождения, дорожными условиями
и плотностью потока автомобилей.Тягово-сцепное
устройство
Общие сведения
Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐ ния, касающиеся охлаждения, теп‐
лозащитных экранов и других агре‐ гатов.
Установка тягово-сцепного устрой‐
ства может закрыть отверстие бук‐
сировочной проушины. В этом слу‐
чае для буксировки следует ис‐
пользовать буксирное устройство с шаровой опорой. Необходимо все‐
гда иметь в автомобиле шаровую
опору.Ходовые качества и
советы по буксировке Перед тем как присоединить при‐
цеп, смажьте шаровую опору. Од‐
нако этого делать не нужно, если в
качестве шаровой опоры исполь‐
зуется стабилизатор, позволяю‐
щий уменьшить рыскание.
Для грузовых прицепов с низкой ус‐ тойчивостью и для жилых прице‐
пов с допустимым полным весом
автомобиля более 1000 кг не сле‐
дует превышать скорость движе‐
ния 80 км/ч; настоятельно рекомен‐ дуется применять стабилизатор.
Если прицеп начинает рыскать, за‐
медлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах, ука‐
занное для полной загрузки 3 248.
Page 186 of 263

184Вождение и управление автомобилемБуксировка прицепаНагрузка прицепа
Допустимая нагрузка прицепа
определяется в зависимости от ав‐
томобиля и двигателя и ее нельзя
превышать. Фактическая нагрузка
прицепа - это разность между фак‐ тической полной массой прицепа и
фактической нагрузкой на тягово-
сцепное устройство с присоеди‐
ненным прицепом.
Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае они
применимы для подъемов не бо‐
лее 12 %.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
1000 метров над уровнем моря. По‐ скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
режения воздуха, соответственно
снижается способность к подъему,
и допустимая полная масса авто‐
мобиля с прицепом уменьшаетсяна 10 % на каждые дополнитель‐
ные 1000 метров высоты. При дви‐ жении по дорогам с небольшим
уклоном (не более 8 %, например,
по автострадам ), полную массу ав‐
томобиля с прицепом можно не
уменьшать.
Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 238.
Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке бук‐
сирного оборудования и в докумен‐ тации на автомобиль. Всегда учи‐
тывайте эту величину, особенно
для тяжелых прицепов. Вертикаль‐ная нагрузка на тягово-сцепное ус‐
тройство никогда не должна быть
меньше 25 кг.
Нагрузка на заднюю ось
Не разрешается превышать макси‐ мально допустимая осевую на‐
грузку (см. на паспортной табличке
или в документации на автомо‐
биль).
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Page 187 of 263
Вождение и управление автомобилем185
Укладка тягово-сцепного
устройства с шаровой опорой
Сумка с тягово-сцепным устрой‐
ством хранится в заднем багажном отделении на полу.
Продеть крепежный ремень через
проушину, дважды обмотать и при‐ крепить крепежный ремень для
удержания мешка.
Установка тягово-сцепного
устройства с шаровой опорой
Освободите оба фиксирующих
штифта отверткой.
Выньте фиксирующие штифты.
Вытяните крышку вперед из держа‐ телей и снимите ее.
Page 188 of 263

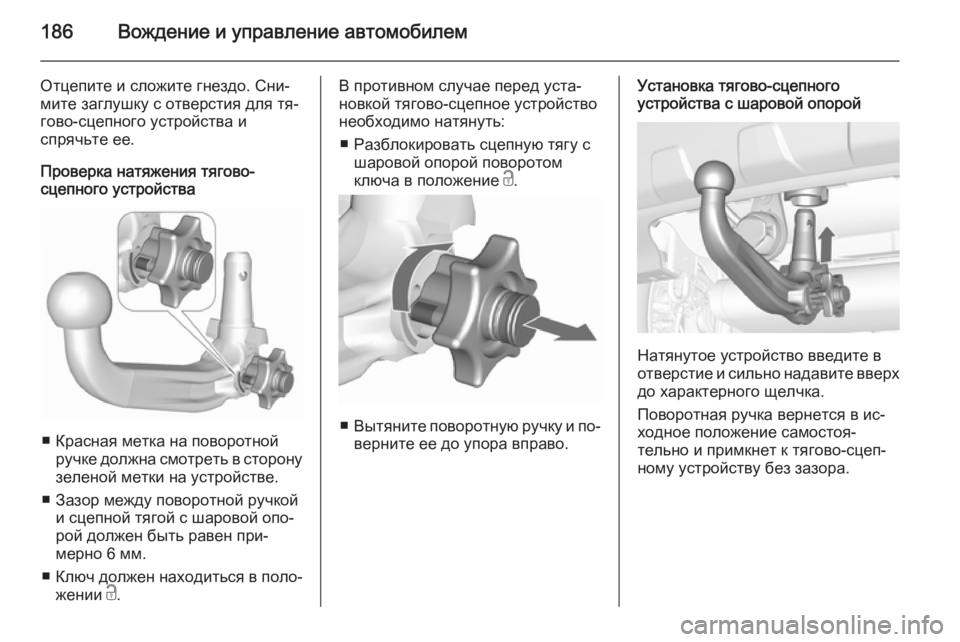

186Вождение и управление автомобилем
Отцепите и сложите гнездо. Сни‐
мите заглушку с отверстия для тя‐
гово-сцепного устройства и
спрячьте ее.
Проверка натяжения тягово-
сцепного устройства
■ Красная метка на поворотной
ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Зазор между поворотной ручкой и сцепной тягой с шаровой опо‐
рой должен быть равен при‐
мерно 6 мм.
■ Ключ должен находиться в поло‐
жении c.
В противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
■ Разблокировать сцепную тягу с шаровой опорой поворотом
ключа в положение c.
■ Вытяните поворотную ручку и по‐
верните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в ис‐
ходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
Page 189 of 263

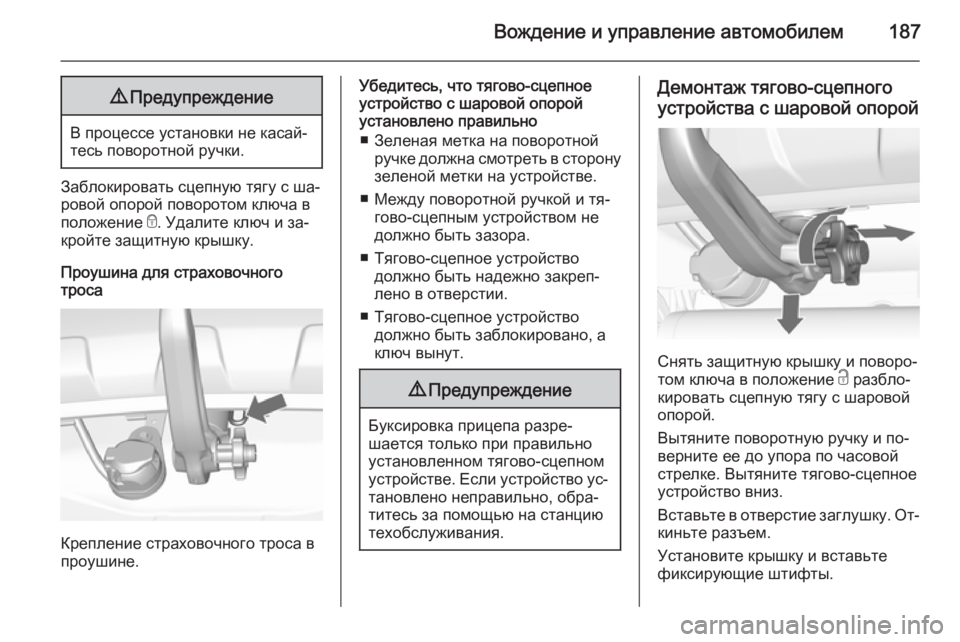

Вождение и управление автомобилем1879Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Удалите ключ и за‐
кройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
■ Зеленая метка на поворотной ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Между поворотной ручкой и тя‐ гово-сцепным устройством недолжно быть зазора.
■ Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
■ Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и по‐
верните ее до упора по часовой стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку. От‐ киньте разъем.
Установите крышку и вставьте
фиксирующие штифты.
Page 190 of 263

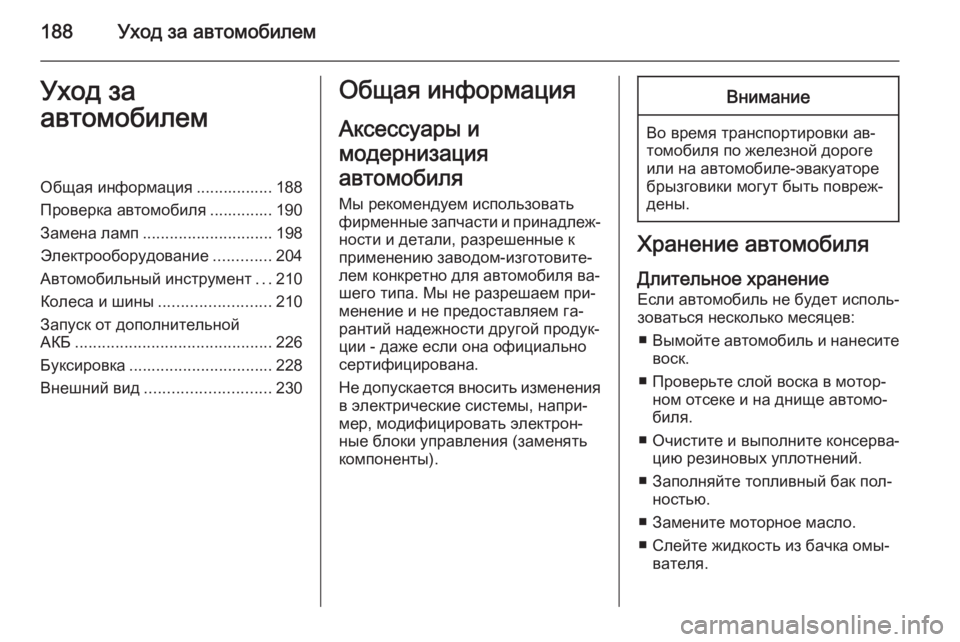

188Уход за автомобилемУход за
автомобилемОбщая информация ................. 188
Проверка автомобиля .............. 190
Замена ламп ............................. 198
Электрооборудование .............204
Автомобильный инструмент ...210
Колеса и шины ......................... 210
Запуск от дополнительной
АКБ ............................................ 226
Буксировка ................................ 228
Внешний вид ............................ 230Общая информация
Аксессуары и
модернизация
автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально
сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер, модифицировать электрон‐
ные блоки управления (заменять
компоненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
■ Вымойте автомобиль и нанесите
воск.
■ Проверьте слой воска в мотор‐ ном отсеке и на днище автомо‐
биля.
■ Очистите и выполните консерва‐ цию резиновых уплотнений.
■ Заполняйте топливный бак пол‐ ностью.
■ Замените моторное масло.
■ Слейте жидкость из бачка омы‐ вателя.
Page 191 of 263

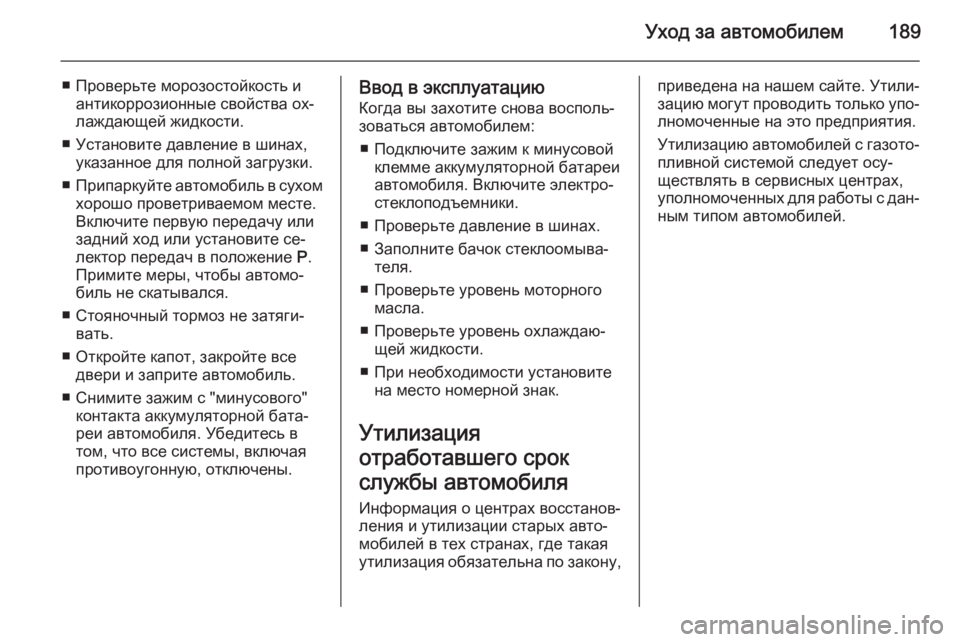

Уход за автомобилем189
■ Проверьте морозостойкость иантикоррозионные свойства ох‐лаждающей жидкости.
■ Установите давление в шинах, указанное для полной загрузки.
■ Припаркуйте автомобиль в сухом
хорошо проветриваемом месте.
Включите первую передачу или
задний ход или установите се‐
лектор передач в положение Р.
Примите меры, чтобы автомо‐
биль не скатывался.
■ Стояночный тормоз не затяги‐ вать.
■ Откройте капот, закройте все двери и заприте автомобиль.
■ Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.Ввод в эксплуатацию
Когда вы захотите снова восполь‐
зоваться автомобилем:
■ Подключите зажим к минусовой клемме аккумуляторной батареиавтомобиля. Включите электро‐
стеклоподъемники.
■ Проверьте давление в шинах.
■ Заполните бачок стеклоомыва‐ теля.
■ Проверьте уровень моторного масла.
■ Проверьте уровень охлаждаю‐ щей жидкости.
■ При необходимости установите на место номерной знак.
Утилизация
отработавшего срок
службы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей в тех странах, где такая
утилизация обязательна по закону,приведена на нашем сайте. Утили‐
зацию могут проводить только упо‐
лномоченные на это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует осу‐
ществлять в сервисных центрах,
уполномоченных для работы с дан‐ ным типом автомобилей.
Page 192 of 263
190Уход за автомобилемПроверка автомобиляВыполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐
мобиля и откройте капот.
