2015.5 OPEL MERIVA Gebruikershandleiding (in Dutch)

Verzorging van de auto191Kentekenverlichting
1. Plaats een schroevendraaier inde uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouder en vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.

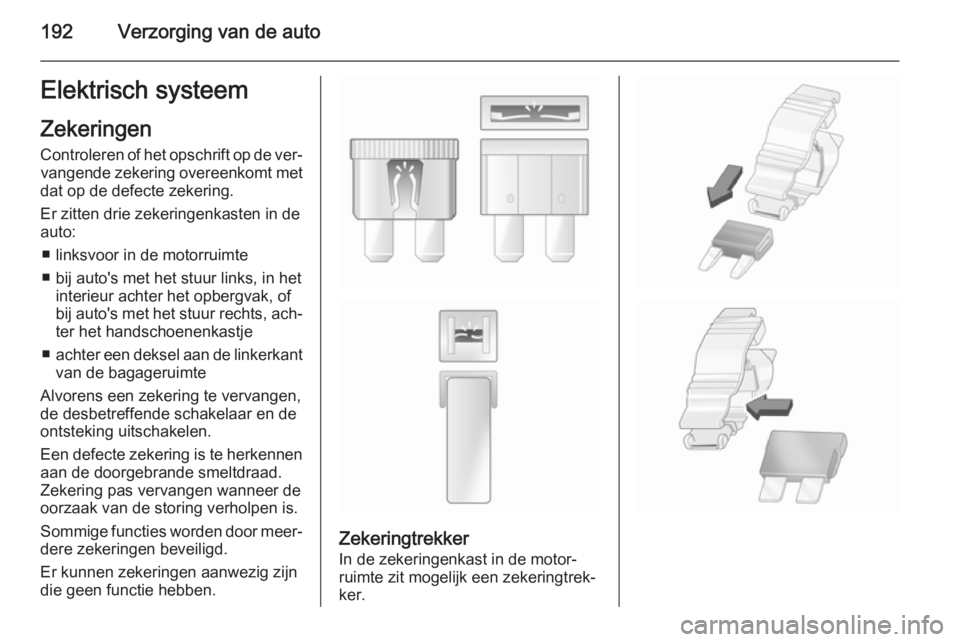

192Verzorging van de autoElektrisch systeemZekeringenControleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
■ linksvoor in de motorruimte
■ bij auto's met het stuur links, in het interieur achter het opbergvak, of
bij auto's met het stuur rechts, ach‐
ter het handschoenenkastje
■ achter een deksel aan de linkerkant
van de bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

Verzorging van de auto193
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en ver‐
wijder het.
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kunnen
er storingen optreden.

194Verzorging van de auto
Nr.Stroomkring1Startmotor2–3Brandstoffilter/koelen4Claxon5Contact 306Motorregelmodule/transmissie‐
regelmodule7Mistlamp8Motorkoeling9Motorkoeling10Vacuümpomp11Contact/voorverwarming12Koplampverstelling13Airconditioning/contact 1514Transmissieregelmodule15Grootlicht rechts16Grootlicht links17Motorregelmodule18Motorregelmodule/contact 15Nr.Stroomkring19Airbag20Motorregelmodule21Motorregelmodule/contact 87

Verzorging van de auto195
Nr.Stroomkring22Elektrische handrem23Bandenreparatieset24Brandstofpomp25ABS26Verwarmbare achterruit27ABS28Aanjager29Aansteker30Airconditioning31Elektrische voorruit, links32Elektrische voorruit, rechts33Spiegelverwarming34ABS35AirbagZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak, druk de borglip‐
pen in, klap het opbergvak omlaag en
verwijder het.
Bij rechtsgestuurde auto's zit de ze‐ keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, til het op en
verwijder het.

196Verzorging van de auto
Nr.Stroomkring1Radio2Display/instrument/telefoon3Radio4Contactslot/startbeveiliging5Ruitensproeier/achterruiten‐
sproeier6Centrale vergrendeling/achter‐
klep7Centrale vergrendeling8Display/instrument/telefoon9Verwarmd stuurwielNr.Stroomkring10Achterportier links ontgrendelen11Achterportier rechts ontgren‐
delen12Interieurverlichting13Regensensor/achteruitkijk‐
spiegel/buitenspiegels14–

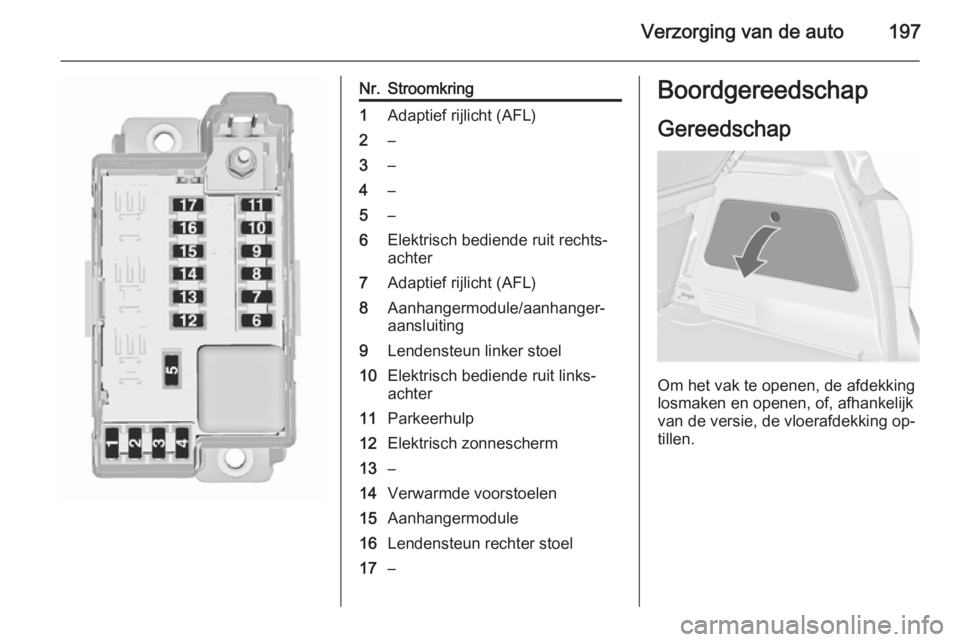

Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel. Ver‐
wijder het deksel.
Ontgrendel de vier borgnokken en
neem de kap weg.

Verzorging van de auto197
Nr.Stroomkring1Adaptief rijlicht (AFL)2–3–4–5–6Elektrisch bediende ruit rechts‐
achter7Adaptief rijlicht (AFL)8Aanhangermodule/aanhanger‐
aansluiting9Lendensteun linker stoel10Elektrisch bediende ruit links‐
achter11Parkeerhulp12Elektrisch zonnescherm13–14Verwarmde voorstoelen15Aanhangermodule16Lendensteun rechter stoel17–Boordgereedschap
Gereedschap
Om het vak te openen, de afdekking
losmaken en openen, of, afhankelijk
van de versie, de vloerafdekking op‐
tillen.

198Verzorging van de auto
Auto's met bandenreparatieset
Variant 1: het boordgereedschap zit
samen met de bandenreparatieset in het rechtervak in de bagageruimte.
Variant 2: het boordgereedschap zit
samen met de bandenreparatieset
onder de vloerafdekking in de baga‐
geruimte.
Auto's met reservewiel
De krik en het boordgereedschap zit‐
ten in de uitsparing voor het reserve‐
wiel in de bagageruimte.
