2015.5 OPEL MERIVA Gebruikershandleiding (in Dutch)

Verzorging van de auto183
3. Maak de gloeilamp los van delamphouder en vervang de lamp.
4. Plaats de lamphouder in de re‐ flector.
5. Breng de kap aan en draai deze rechtsom.
Grootlicht
1. Draai de kap 2 naar links en ver‐
wijder deze.
2. Koppel de stekker los van de lamp.
3. Klik de veerklem los en zwenkdeze naar achteren.
4. Verwijder de gloeilamp en ver‐vang deze.
5.Zwenk de veerklem naar voren en
klik deze vast.
6. Sluit de stekker aan op de lamp.
7. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht
1. Lamphouder linksom eruit draaien.

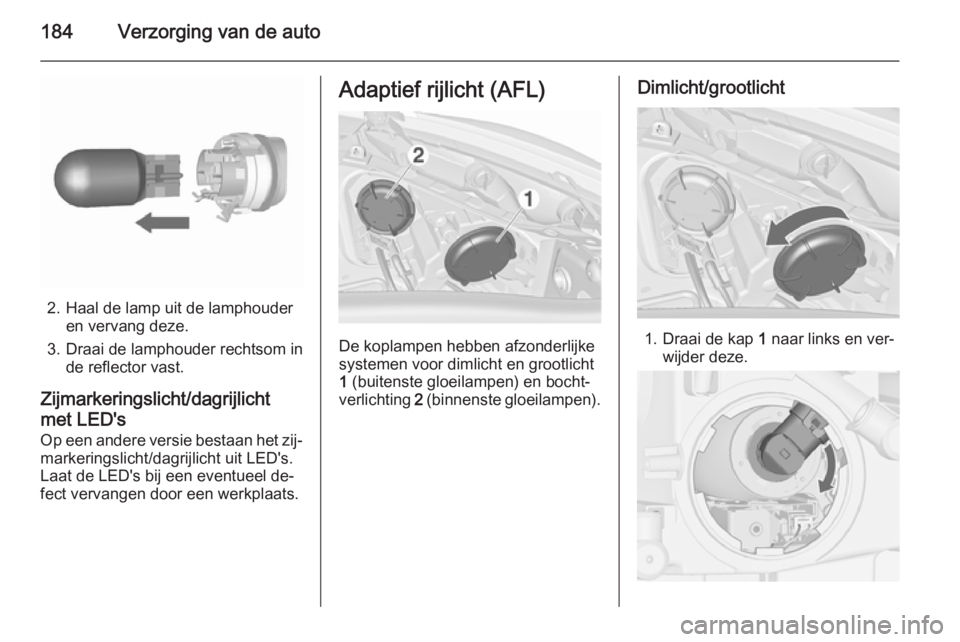

184Verzorging van de auto
2. Haal de lamp uit de lamphouderen vervang deze.
3. Draai de lamphouder rechtsom in de reflector vast.
Zijmarkeringslicht/dagrijlicht
met LED's
Op een andere versie bestaan het zij‐ markeringslicht/dagrijlicht uit LED's.
Laat de LED's bij een eventueel de‐
fect vervangen door een werkplaats.
Adaptief rijlicht (AFL)
De koplampen hebben afzonderlijke
systemen voor dimlicht en grootlicht
1 (buitenste gloeilampen) en bocht‐
verlichting 2 (binnenste gloeilampen).
Dimlicht/grootlicht
1. Draai de kap 1 naar links en ver‐
wijder deze.

Verzorging van de auto185
2. Lamphouder rechtsom los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Klik de lamphouder los van de stekker door op de borgnok te
drukken.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Linksom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Bochtlicht
1. Afdekking 2 linksom draaien en
verwijderen.
2. De lamphouder naar links los‐ draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Klik de lamphouder los van de stekker door op de borgnokken te
drukken.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.

186Verzorging van de auto
Zijmarkeringslicht/dagrijlicht
Het zijmarkeringslicht/dagrijlicht be‐
staan uit LED's. Laat de LED's bij een
eventuele storing vervangen door
een werkplaats.
Mistlampen
U kunt de lampen bereiken langs de
onderkant van de auto.
1. Draai de lamphouder linksom en verwijder deze uit de reflector.
2. Klik de lamphouder los van destekker door op de borgnok te
drukken.
3. Verwijder en vervang de lamp‐ houder met de gloeilamp.
4. Sluit de stekker aan.
5. Plaats de lamphouder in de re‐ flector.
6. Draai de lamphouder rechtsom en
klik deze vast.
Richtingaanwijzers
vooraan

Verzorging van de auto187
1. Lamphouder linksom eruitdraaien.
2. Draai de lamp linksom uit de lamphouder.
3. Vervang de lamp.
4. Draai de lamphouder rechtsom in de reflector vast.
Achterlichten
1. Maak het deksel los en verwijder het.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
3. Haal de lamp compleet uit de borgpennen en verwijder deze.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Maak de kabelboomstekker los van de lamphouder.

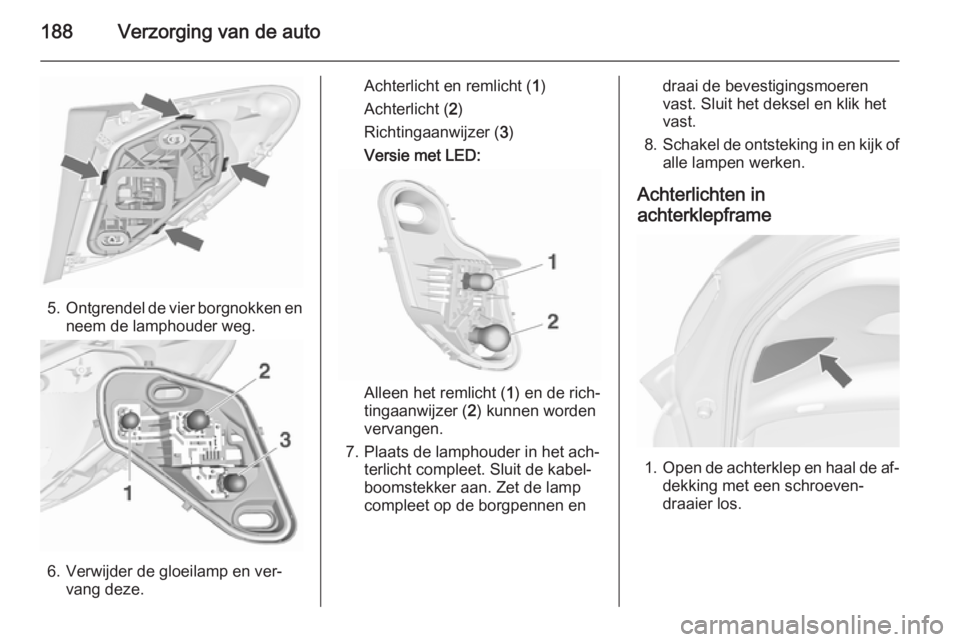

188Verzorging van de auto
5.Ontgrendel de vier borgnokken en
neem de lamphouder weg.
6. Verwijder de gloeilamp en ver‐ vang deze.
Achterlicht en remlicht ( 1)
Achterlicht ( 2)
Richtingaanwijzer ( 3)
Versie met LED:
Alleen het remlicht ( 1) en de rich‐
tingaanwijzer ( 2) kunnen worden
vervangen.
7. Plaats de lamphouder in het ach‐ terlicht compleet. Sluit de kabel‐
boomstekker aan. Zet de lamp
compleet op de borgpennen en
draai de bevestigingsmoeren
vast. Sluit het deksel en klik het
vast.
8. Schakel de ontsteking in en kijk of
alle lampen werken.
Achterlichten in
achterklepframe
1. Open de achterklep en haal de af‐
dekking met een schroeven‐
draaier los.

Verzorging van de auto189
2. Druk de borgnok in en haal delamhouder naar onderen eruit.
3. Voor vervanging van het achter‐ uitrijlicht ( 1), gloeilamp verwijde‐
ren en vervangen.
Voor vervanging van de gloeilamp
van het achterlicht/mistachterlicht
( 2 ), de gloeilamp iets in de lamp‐
houder duwen, linksom draaien,
verwijderen en nieuwe gloeilamp
plaatsten.
4. Plaats de lamphouder in de bor‐ ging.
5. Bevestig de kap.
6. Schakel de ontsteking in en kijk of
alle lampen werken.
Ga op dezelfde manier te werk voor
vervanging van de gloeilamp van het
achterlicht en van de achteruitrijlamp,
aan rechterzijde van het achterklep‐
frame.
Versie met LED:
Alleen de gloeilamp van het achter‐
uitrijlicht kan worden vervangen.
1. Open de achterklep en haal de af‐
dekking met een schroeven‐
draaier los.

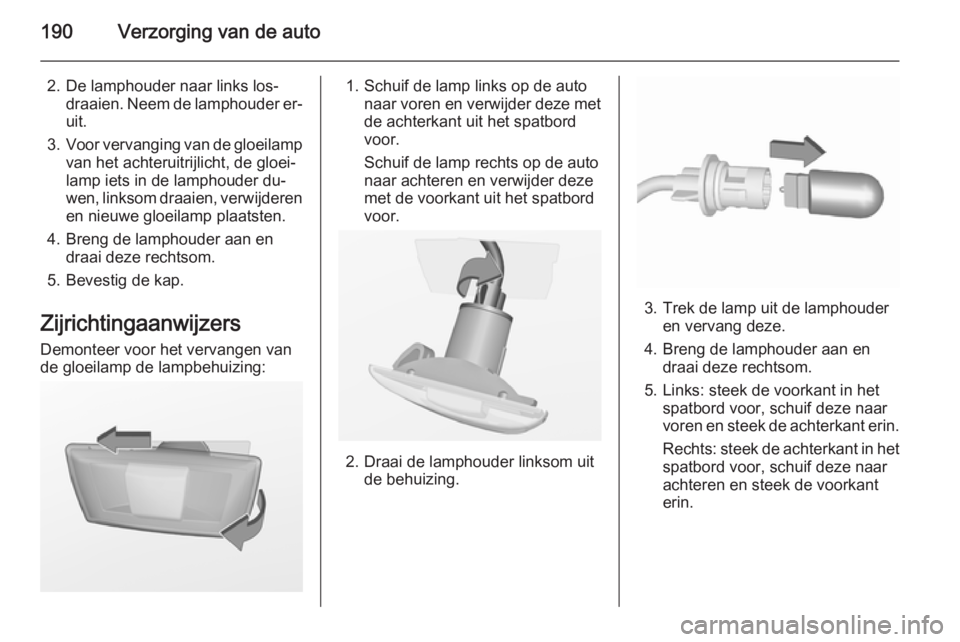

190Verzorging van de auto
2. De lamphouder naar links los‐draaien. Neem de lamphouder er‐
uit.
3. Voor vervanging van de gloeilamp
van het achteruitrijlicht, de gloei‐
lamp iets in de lamphouder du‐
wen, linksom draaien, verwijderen
en nieuwe gloeilamp plaatsten.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Bevestig de kap.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:1. Schuif de lamp links op de auto naar voren en verwijder deze metde achterkant uit het spatbord
voor.
Schuif de lamp rechts op de auto
naar achteren en verwijder deze
met de voorkant uit het spatbord
voor.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Links: steek de voorkant in het spatbord voor, schuif deze naarvoren en steek de achterkant erin.
Rechts: steek de achterkant in het
spatbord voor, schuif deze naar
achteren en steek de voorkant
erin.
