2015.5 OPEL INSIGNIA Priručnik za vlasnika (in Croatian)

Njega vozila255
Br.Strujni krug16Podtlačna pumpa/mjerač
masenog protoka zraka/osjetnik
prisutnosti vode u gorivu/DC
pretvarač17–18Prilagodljiva prednja svjetla19Prilagodljiva prednja svjetla20Pumpa goriva21Stražnji električni prozori22ABS23Progresivni upravljač24Prednji električni prozori25Priključci za napajanje26ABS27Električna parkirna kočnica28Grijanje stražnjeg prozora29Lijevo električno sjedalo30Desno električno sjedalo31Klima uređajBr.Strujni krug32Upravljački modul karoserije33Grijanje prednjih sjedala34Krovni otvor35Infotainment sustav36–37Desno dugo svjetlo38Lijevo dugo svjetlo39–40–41Vakuumska pumpa42Ventilator hladnjaka43Akumulator vozila/pretvarač
istosmjerne struje (jedino kod
vozila sa sustavom stop-start)44Sustav pranja prednjih svjetala45Ventilator hladnjaka46Terminal 87/glavni relej47Lambda senzor48Svjetla za magluBr.Strujni krug49Desno kratko svjetlo50Lijevo kratko svjetlo51Sirena52Kontakt53Kontakt/provjetravanje prednjih
sjedala54Kontakt55Električni prozori/preklapanje
ogledala56Pranje vjetrobrana57–58–59Grijanje dizel goriva/sustav
kontrole emisije60Grijanje ogledala61Grijanje ogledala62–63Senzor stražnjeg prozora64Prilagodljiva prednja svjetla

256Njega vozila

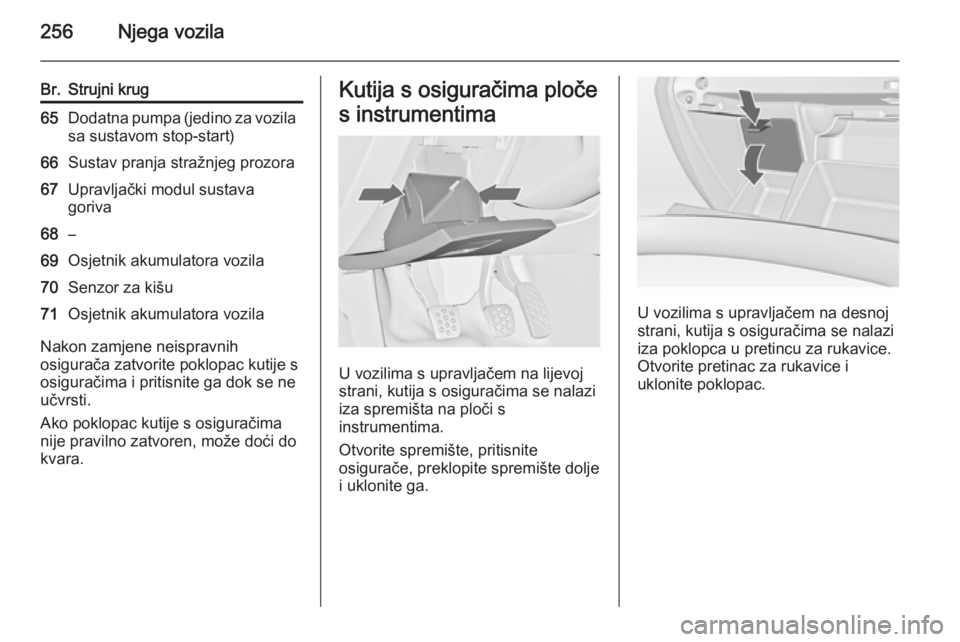

Br.Strujni krug65Dodatna pumpa (jedino za vozila
sa sustavom stop-start)66Sustav pranja stražnjeg prozora67Upravljački modul sustava
goriva68–69Osjetnik akumulatora vozila70Senzor za kišu71Osjetnik akumulatora vozila
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.

Njega vozila257

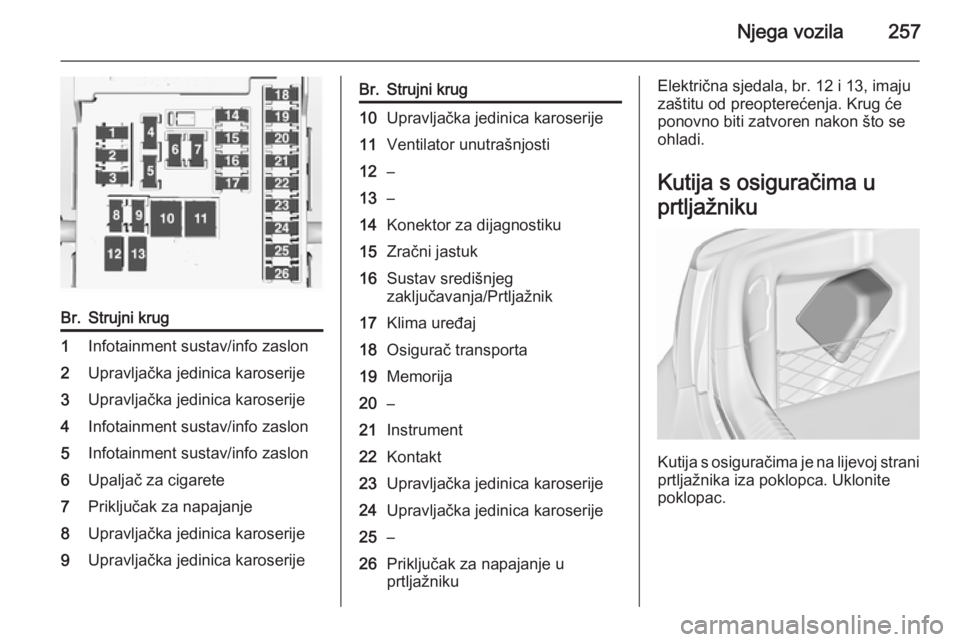

Br.Strujni krug1Infotainment sustav/info zaslon2Upravljačka jedinica karoserije3Upravljačka jedinica karoserije4Infotainment sustav/info zaslon5Infotainment sustav/info zaslon6Upaljač za cigarete7Priključak za napajanje8Upravljačka jedinica karoserije9Upravljačka jedinica karoserijeBr.Strujni krug10Upravljačka jedinica karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Sustav središnjeg
zaključavanja/Prtljažnik17Klima uređaj18Osigurač transporta19Memorija20–21Instrument22Kontakt23Upravljačka jedinica karoserije24Upravljačka jedinica karoserije25–26Priključak za napajanje u
prtljažnikuElektrična sjedala, br. 12 i 13, imaju
zaštitu od preopterećenja. Krug će
ponovno biti zatvoren nakon što se
ohladi.
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.

258Njega vozila

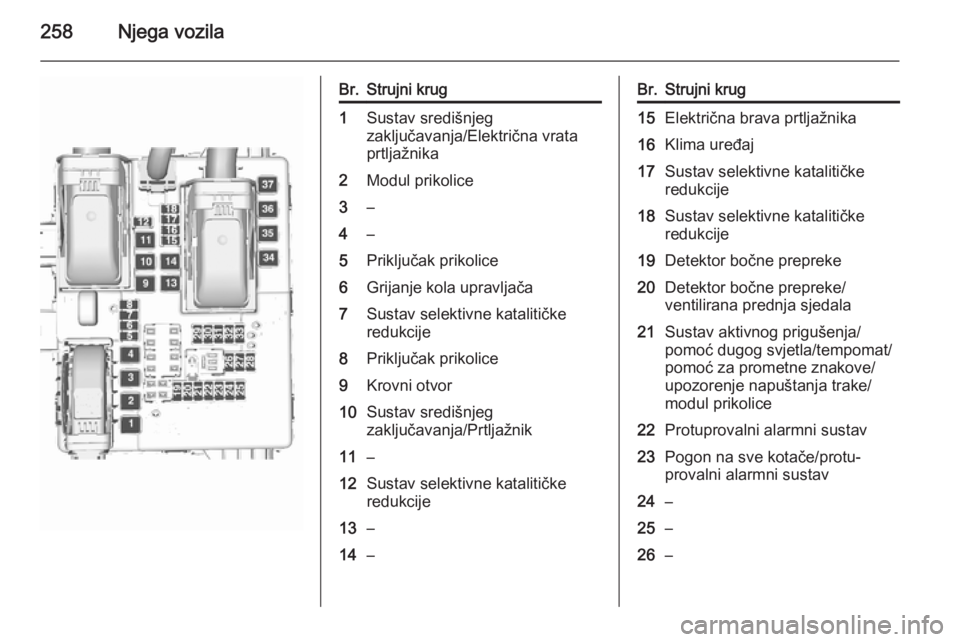

Br.Strujni krug1Sustav središnjeg
zaključavanja/Električna vrata
prtljažnika2Modul prikolice3–4–5Priključak prikolice6Grijanje kola upravljača7Sustav selektivne katalitičke
redukcije8Priključak prikolice9Krovni otvor10Sustav središnjeg
zaključavanja/Prtljažnik11–12Sustav selektivne katalitičke
redukcije13–14–Br.Strujni krug15Električna brava prtljažnika16Klima uređaj17Sustav selektivne katalitičke
redukcije18Sustav selektivne katalitičke
redukcije19Detektor bočne prepreke20Detektor bočne prepreke/
ventilirana prednja sjedala21Sustav aktivnog prigušenja/
pomoć dugog svjetla/tempomat/
pomoć za prometne znakove/
upozorenje napuštanja trake/
modul prikolice22Protuprovalni alarmni sustav23Pogon na sve kotače/protu‐
provalni alarmni sustav24–25–26–

Njega vozila259

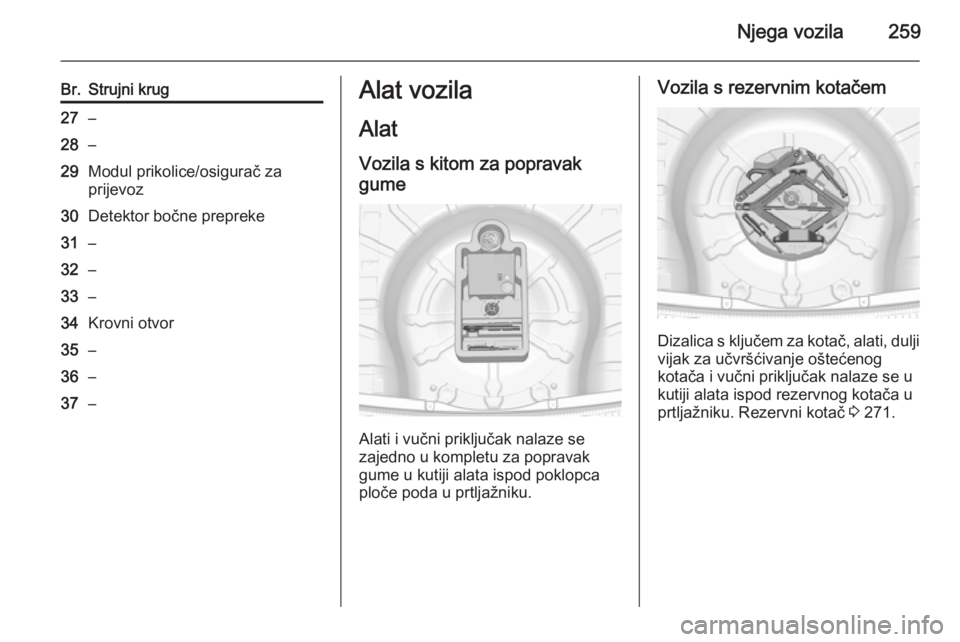

Br.Strujni krug27–28–29Modul prikolice/osigurač za
prijevoz30Detektor bočne prepreke31–32–33–34Krovni otvor35–36–37–Alat vozila
Alat Vozila s kitom za popravakgume
Alati i vučni priključak nalaze se
zajedno u kompletu za popravak
gume u kutiji alata ispod poklopca
ploče poda u prtljažniku.
Vozila s rezervnim kotačem
Dizalica s ključem za kotač, alati, dulji vijak za učvršćivanje oštećenog
kotača i vučni priključak nalaze se u
kutiji alata ispod rezervnog kotača u
prtljažniku. Rezervni kotač 3 271.

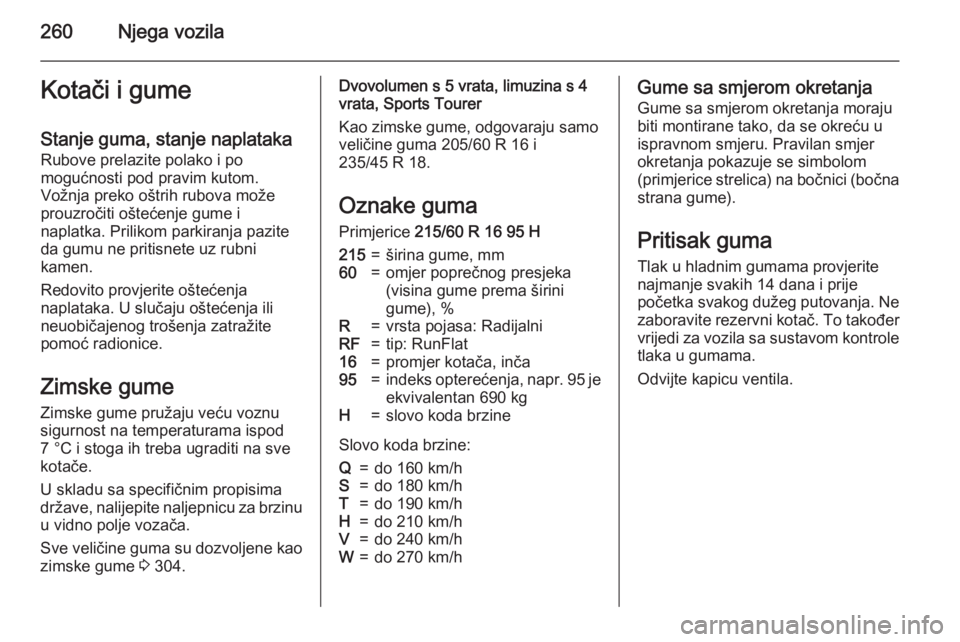

260Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Sve veličine guma su dozvoljene kao
zimske gume 3 304.Dvovolumen s 5 vrata, limuzina s 4
vrata, Sports Tourer
Kao zimske gume, odgovaraju samo
veličine guma 205/60 R 16 i
235/45 R 18.
Oznake guma
Primjerice 215/60 R 16 95 H215=širina gume, mm60=omjer poprečnog presjeka
(visina gume prema širini
gume), %R=vrsta pojasa: RadijalniRF=tip: RunFlat16=promjer kotača, inča95=indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH=slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hGume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.

Njega vozila261

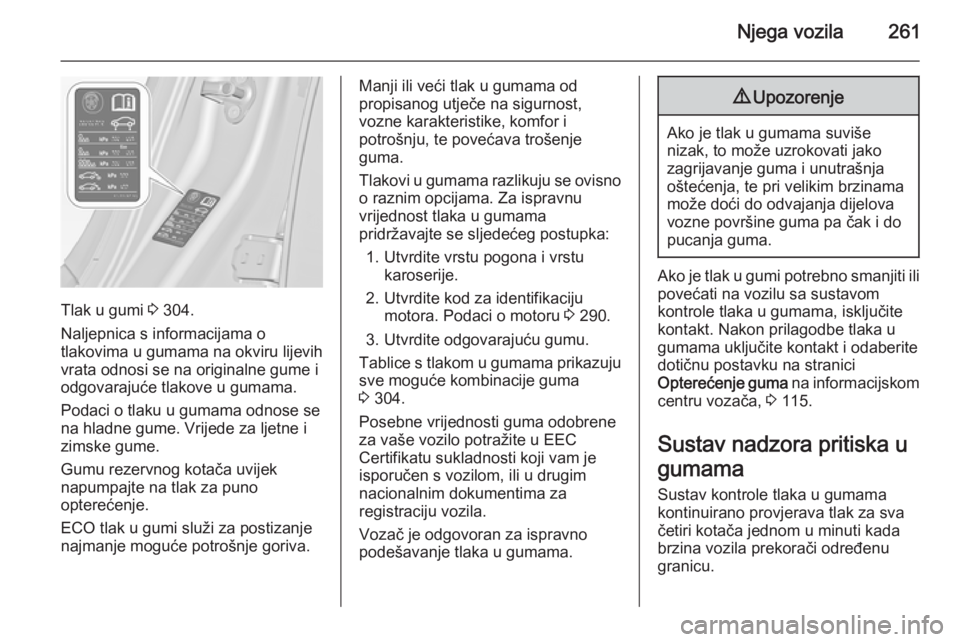

Tlak u gumi 3 304.
Naljepnica s informacijama o
tlakovima u gumama na okviru lijevih
vrata odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite vrstu pogona i vrstu karoserije.
2. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 290.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 304.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati na vozilu sa sustavom
kontrole tlaka u gumama, isključite
kontakt. Nakon prilagodbe tlaka u
gumama uključite kontakt i odaberite
dotičnu postavku na stranici
Opterećenje guma na informacijskom
centru vozača, 3 115.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
kontinuirano provjerava tlak za sva
četiri kotača jednom u minuti kada
brzina vozila prekorači određenu
granicu.

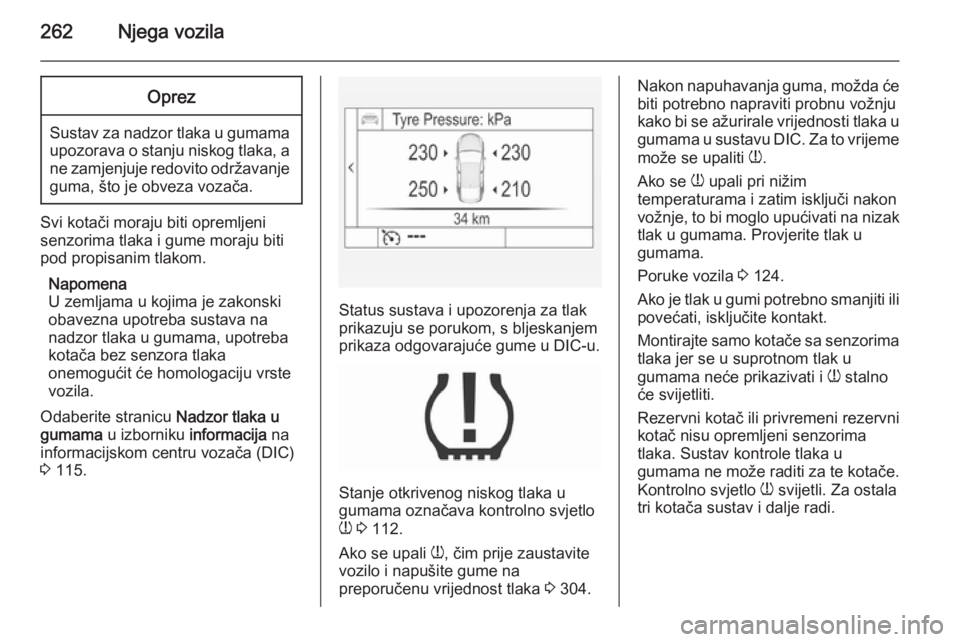

262Njega vozilaOprez
Sustav za nadzor tlaka u gumama
upozorava o stanju niskog tlaka, a ne zamjenjuje redovito održavanjeguma, što je obveza vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Odaberite stranicu Nadzor tlaka u
gumama u izborniku informacija na
informacijskom centru vozača (DIC)
3 115.
Status sustava i upozorenja za tlak
prikazuju se porukom, s bljeskanjem
prikaza odgovarajuće gume u DIC-u.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 112.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 304.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u gumama u sustavu DIC. Za to vrijeme
može se upaliti w.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak tlak u gumama. Provjerite tlak u
gumama.
Poruke vozila 3 124.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te kotače.
Kontrolno svjetlo w svijetli. Za ostala
tri kotača sustav i dalje radi.
