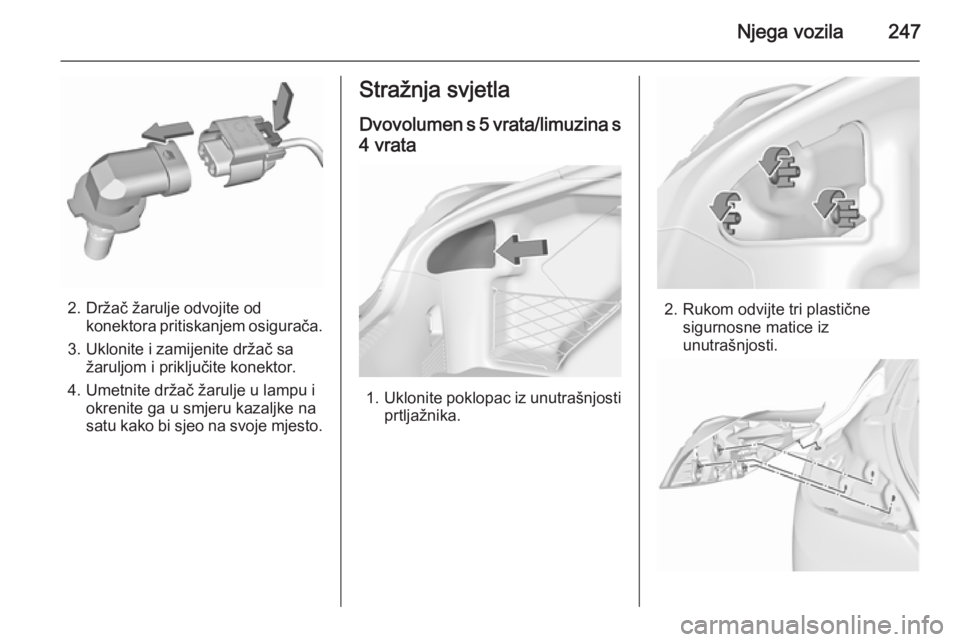

Njega vozila247
2. Držač žarulje odvojite odkonektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i okrenite ga u smjeru kazaljke na
satu kako bi sjeo na svoje mjesto.
Stražnja svjetla
Dvovolumen s 5 vrata/limuzina s
4 vrata
1. Uklonite poklopac iz unutrašnjosti
prtljažnika.
2. Rukom odvijte tri plastične sigurnosne matice iz
unutrašnjosti.

248Njega vozila
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjeru suprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem ili okretanjem:
Svjetlo pokazivača smjera 1
Stražnje svjetlo za maglu 2, samo
na strani vozača
Svjetlo za vožnju unatrag 3
Stražnje i stop svjetlo su LED
svjetla. U slučaju kvara neka vam
LED svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji vozila i
zategnite plastične sigurnosne
matice iz prtljažnog prostora.
Zatvorite poklopac.
Sports Tourer/Country Tourer
1. Otpustite i otvorite poklopac na vratima prtljažnika.
2. Odvijte tri plastične pričvrsnematice rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

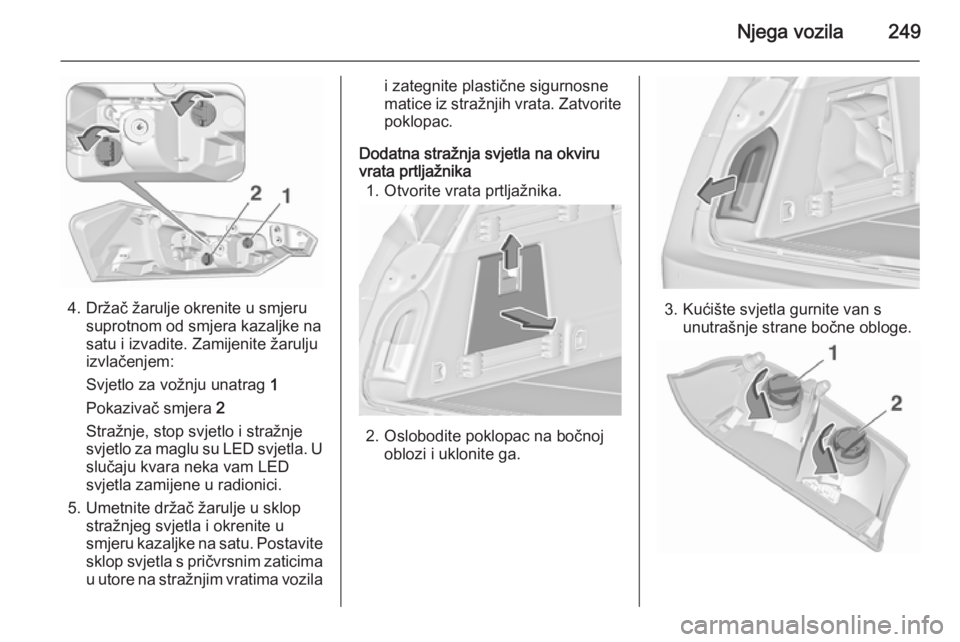

Njega vozila249
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
Svjetlo za vožnju unatrag 1
Pokazivač smjera 2
Stražnje, stop svjetlo i stražnje
svjetlo za maglu su LED svjetla. U
slučaju kvara neka vam LED
svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na stražnjim vratima vozila
i zategnite plastične sigurnosne
matice iz stražnjih vrata. Zatvorite poklopac.
Dodatna stražnja svjetla na okviru
vrata prtljažnika
1. Otvorite vrata prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Kućište svjetla gurnite van sunutrašnje strane bočne obloge.

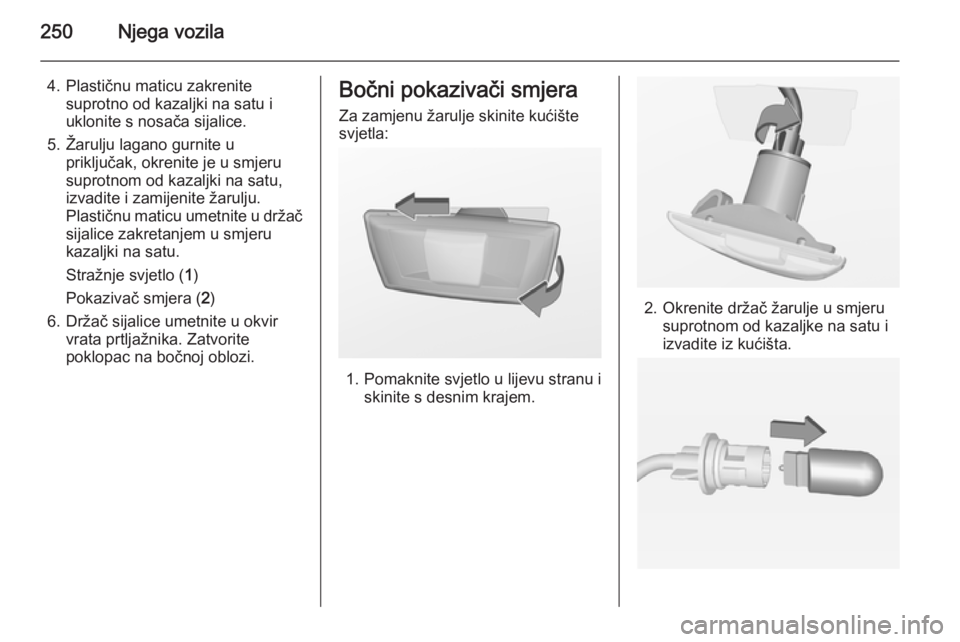

250Njega vozila
4. Plastičnu maticu zakrenitesuprotno od kazaljki na satu i
uklonite s nosača sijalice.
5. Žarulju lagano gurnite u priključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju. Plastičnu maticu umetnite u držač
sijalice zakretanjem u smjeru
kazaljki na satu.
Stražnje svjetlo ( 1)
Pokazivač smjera ( 2)
6. Držač sijalice umetnite u okvir vrata prtljažnika. Zatvorite
poklopac na bočnoj oblozi.Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.

Njega vozila251

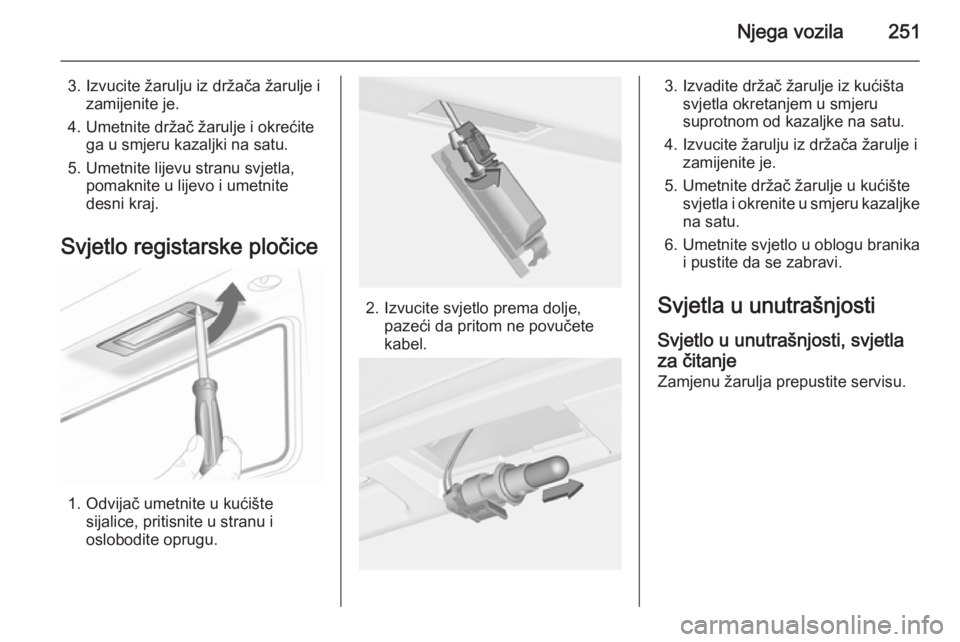

3. Izvucite žarulju iz držača žarulje izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u kućište sijalice, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu žarulja prepustite servisu.

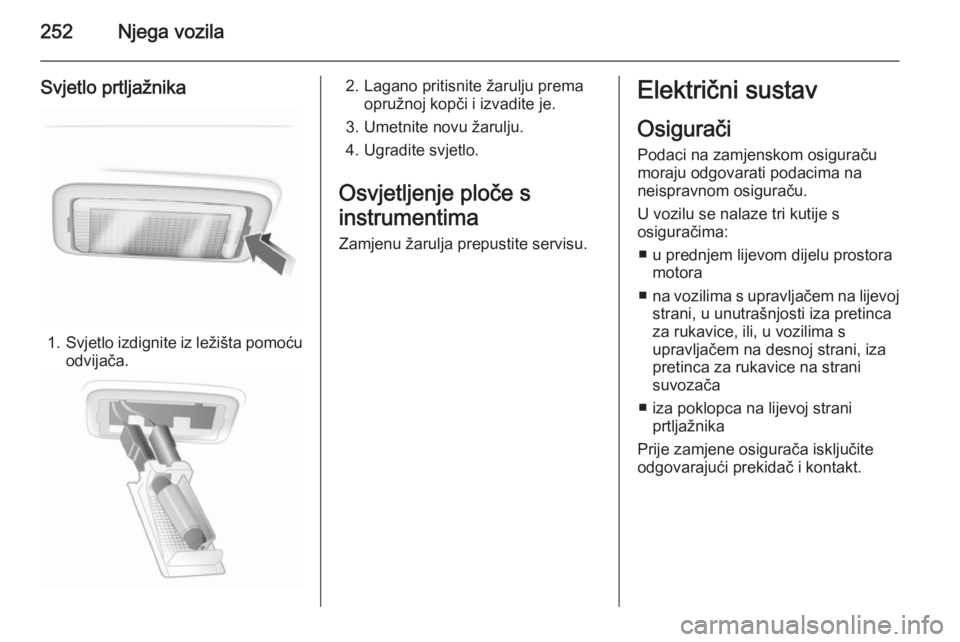

252Njega vozila
Svjetlo prtljažnika
1.Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima Zamjenu žarulja prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za rukavice, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice na strani
suvozača
■ iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

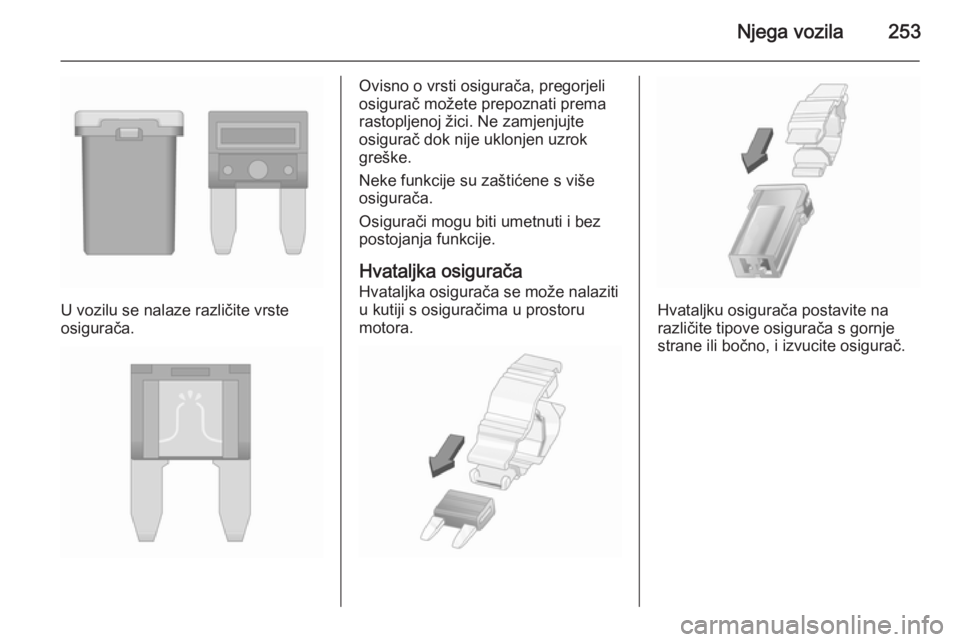

Njega vozila253
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

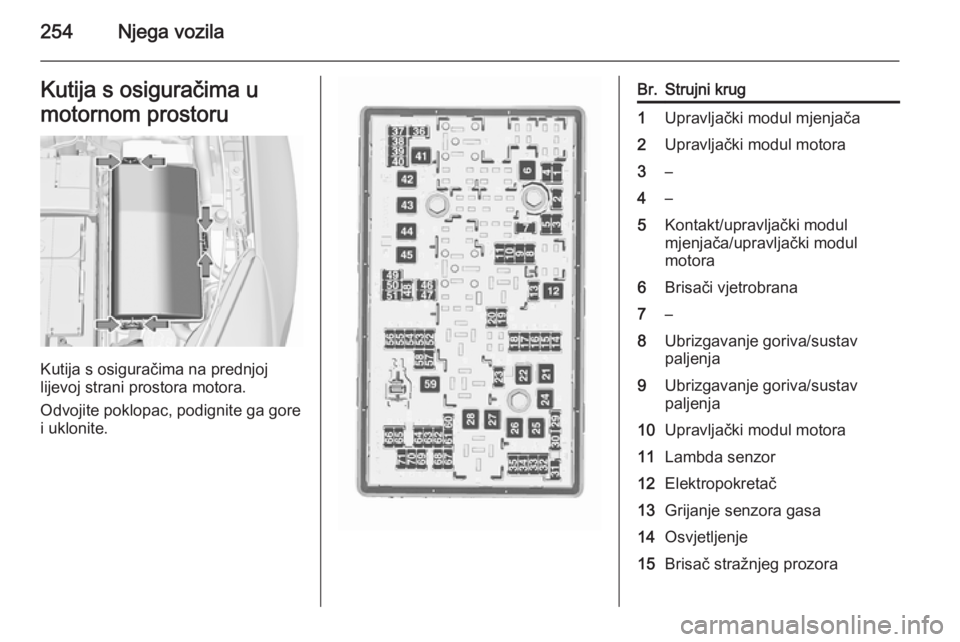

254Njega vozilaKutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Br.Strujni krug1Upravljački modul mjenjača2Upravljački modul motora3–4–5Kontakt/upravljački modul
mjenjača/upravljački modul
motora6Brisači vjetrobrana7–8Ubrizgavanje goriva/sustav
paljenja9Ubrizgavanje goriva/sustav
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Grijanje senzora gasa14Osvjetljenje15Brisač stražnjeg prozora
