Sjedala, sustavi zaštite71
ISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3=prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2=prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X=prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3=prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2=prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1=prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

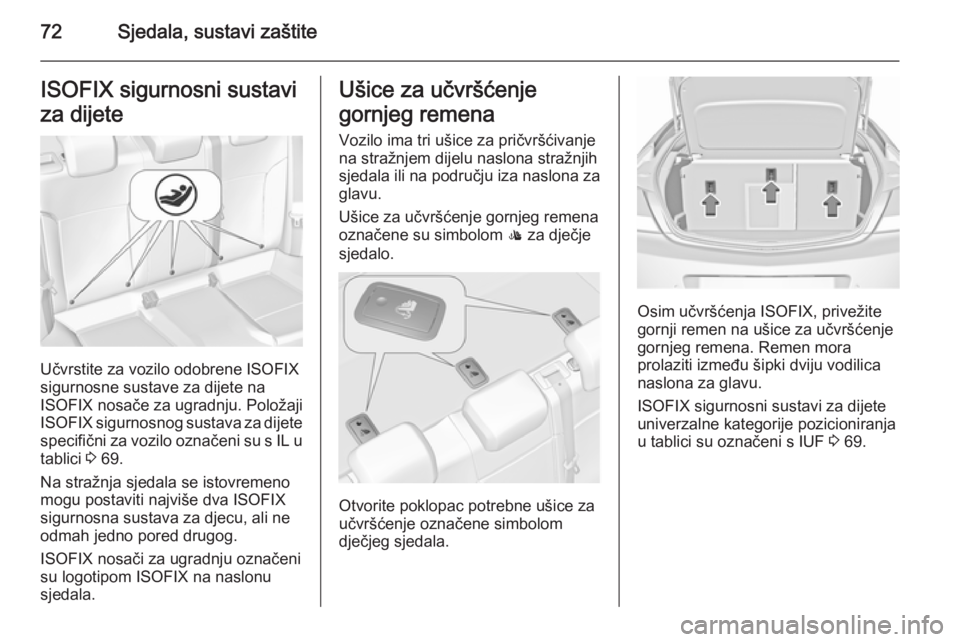

72Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici 3 69.
Na stražnja sjedala se istovremeno
mogu postaviti najviše dva ISOFIX
sigurnosna sustava za djecu, ali ne
odmah jedno pored drugog.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Ušice za učvršćenje
gornjeg remena
Vozilo ima tri ušice za pričvršćivanje
na stražnjem dijelu naslona stražnjih
sjedala ili na području iza naslona za
glavu.
Ušice za učvršćenje gornjeg remena označene su simbolom : za dječje
sjedalo.
Otvorite poklopac potrebne ušice za
učvršćenje označene simbolom
dječjeg sjedala.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF 3 69.

Spremište73SpremišteSpremišta ..................................... 73
Prtljažnik ...................................... 75
Sustav krovnog nosača ...............86
Informacije o opterećenju ............87Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
U pretincu za rukavice nalaze se i
držač olovki, držač kovanica i adapter za zaključavanje matica kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

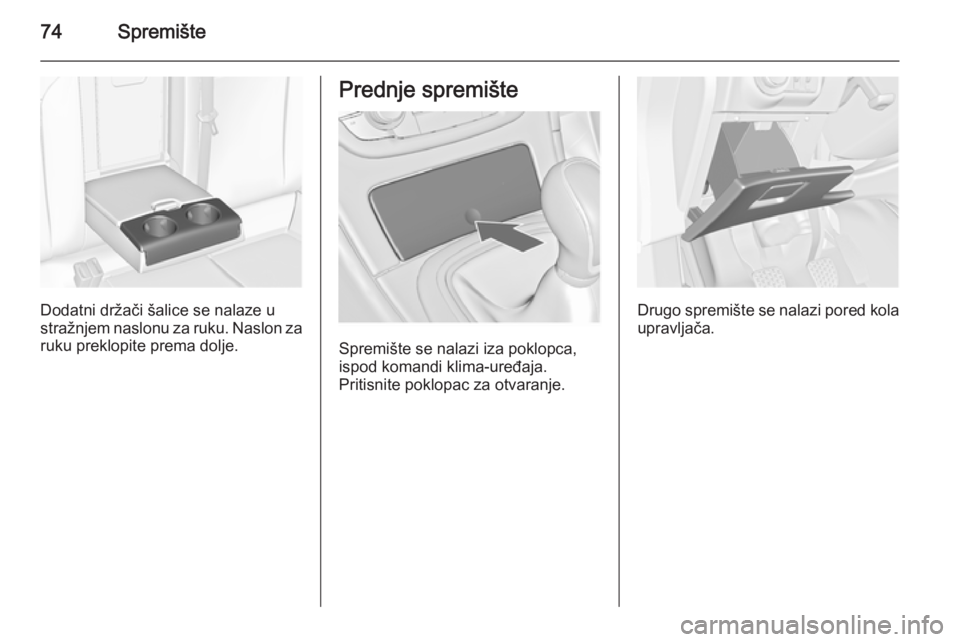

74Spremište
Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite prema dolje.
Prednje spremište
Spremište se nalazi iza poklopca,
ispod komandi klima-uređaja.
Pritisnite poklopac za otvaranje.
Drugo spremište se nalazi pored kola
upravljača.

Spremište75Spremište u naslonu za
ruku
Spremište u prednjem naslonuza ruku
Pritisnite osigurač za preklapanje
naslona za ruku gore.
Spremište u stražnjem naslonu
za ruku
Naslon za ruku preklopite dolje i
otvorite poklopac.
Zatvorite poklopac prije preklapanja
naslona za ruku gore.
Prtljažnik
Preklapanje naslona stražnjih
sjedala
Naslon stražnjeg sjedala je podijeljen u dva dijela. Oba dijela se mogu
preklopiti.
Uklonite prekrivač prtljažnika ako je potrebno.
Pritisnite i držite osigurač, zatim
naslon za glavu gurnite dolje.
Stražnji naslon za ruku preklopite
gore.

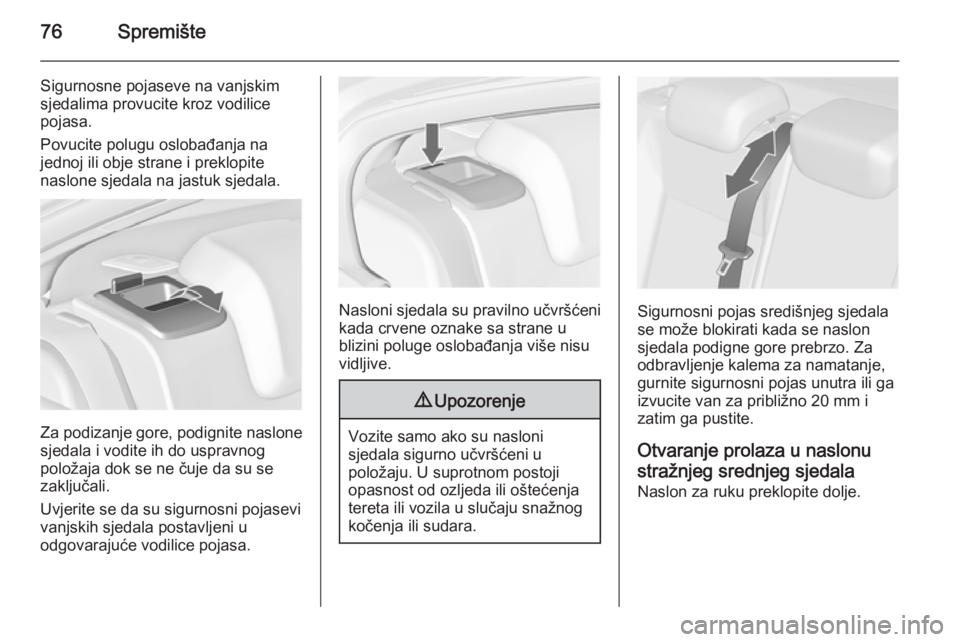

76Spremište
Sigurnosne pojaseve na vanjskim
sjedalima provucite kroz vodilice
pojasa.
Povucite polugu oslobađanja na
jednoj ili obje strane i preklopite
naslone sjedala na jastuk sjedala.
Za podizanje gore, podignite naslone sjedala i vodite ih do uspravnog
položaja dok se ne čuje da su se zaključali.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake sa strane u
blizini poluge oslobađanja više nisu
vidljive.
9 Upozorenje
Vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju snažnog
kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje, gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Otvaranje prolaza u naslonu stražnjeg srednjeg sjedala
Naslon za ruku preklopite dolje.

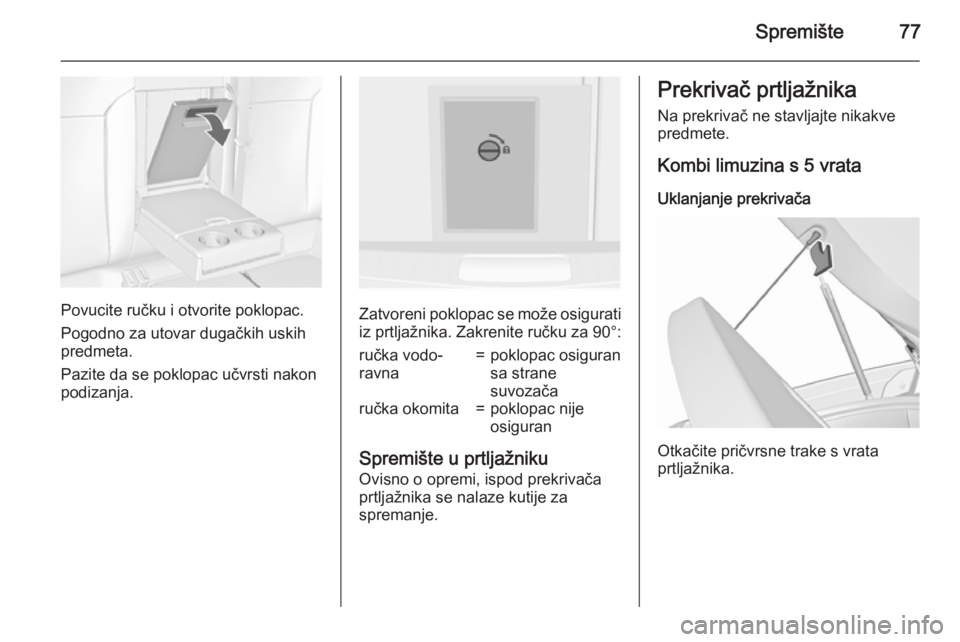

Spremište77
Povucite ručku i otvorite poklopac.
Pogodno za utovar dugačkih uskih predmeta.
Pazite da se poklopac učvrsti nakon
podizanja.Zatvoreni poklopac se može osigurati
iz prtljažnika. Zakrenite ručku za 90°:
ručka vodo‐
ravna=poklopac osiguran
sa strane
suvozačaručka okomita=poklopac nije
osiguran
Spremište u prtljažniku
Ovisno o opremi, ispod prekrivača
prtljažnika se nalaze kutije za
spremanje.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Kombi limuzina s 5 vrata Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.

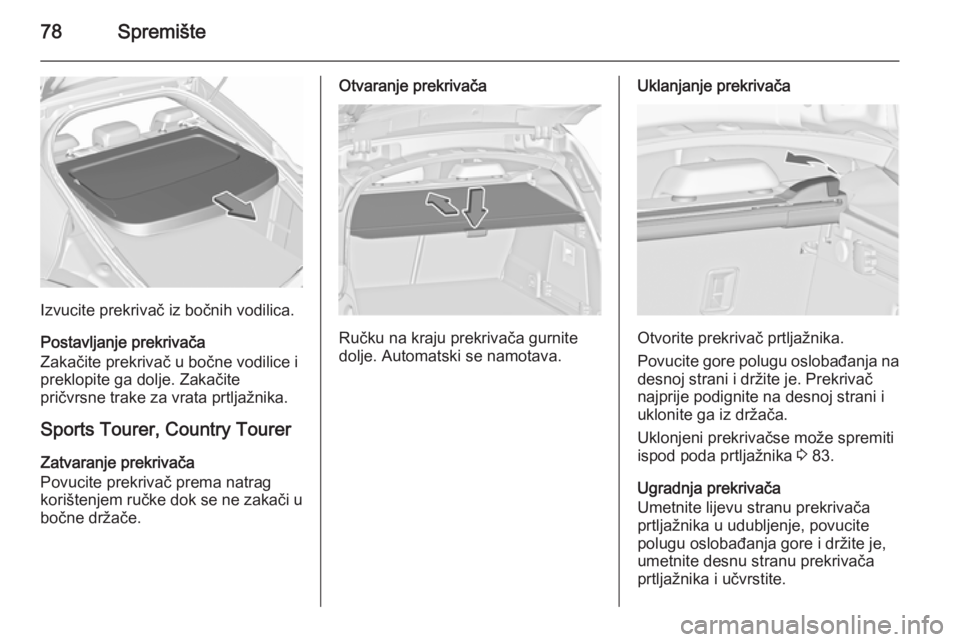

78Spremište
Izvucite prekrivač iz bočnih vodilica.
Postavljanje prekrivača
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake za vrata prtljažnika.
Sports Tourer, Country Tourer Zatvaranje prekrivača
Povucite prekrivač prema natrag
korištenjem ručke dok se ne zakači u
bočne držače.
Otvaranje prekrivača
Ručku na kraju prekrivača gurnite
dolje. Automatski se namotava.
Uklanjanje prekrivača
Otvorite prekrivač prtljažnika.
Povucite gore polugu oslobađanja na
desnoj strani i držite je. Prekrivač
najprije podignite na desnoj strani i
uklonite ga iz držača.
Uklonjeni prekrivačse može spremiti
ispod poda prtljažnika 3 83.
Ugradnja prekrivača
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je,
umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
