Vožnja i rukovanje207
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Pritisnite
( za uključivanje sustava i traženje
novog parkirnog mjesta.
Osnovne napomene o upotrebi
sustava pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Sustav pomoći pri parkiranju možete aktivirati i deaktivirati promjenom
postavki na Info-zaslonu.
Personalizacija vozila 3 127.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje)
uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.

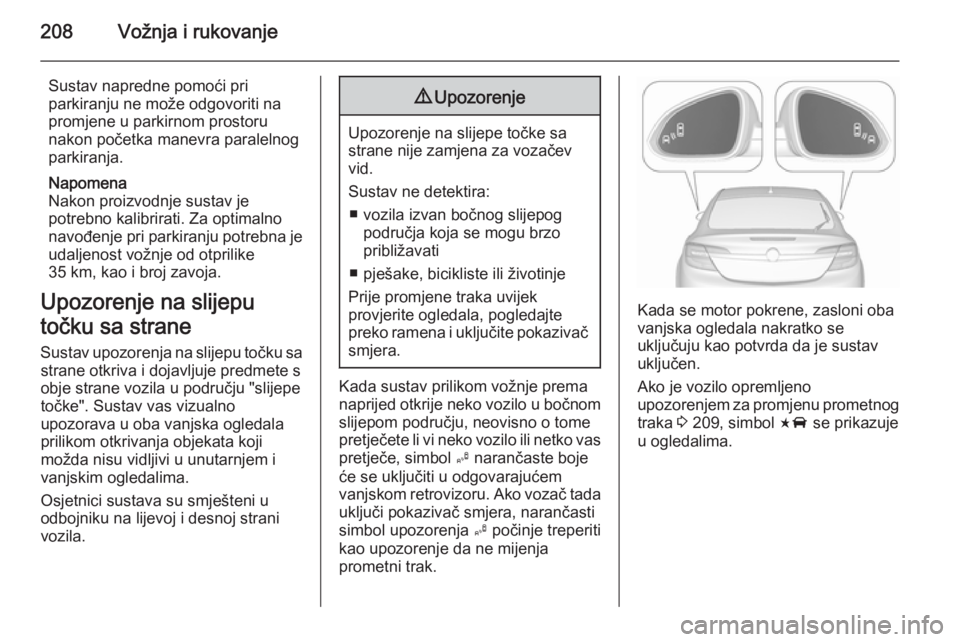

208Vožnja i rukovanje
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalno
navođenje pri parkiranju potrebna je udaljenost vožnje od otprilike
35 km, kao i broj zavoja.
Upozorenje na slijepu
točku sa strane
Sustav upozorenja na slijepu točku sa strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira: ■ vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
■ pješake, bicikliste ili životinje
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja
prometni trak.
Kada se motor pokrene, zasloni oba vanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Ako je vozilo opremljeno
upozorenjem za promjenu prometnog traka 3 209, simbol F se prikazuje
u ogledalima.

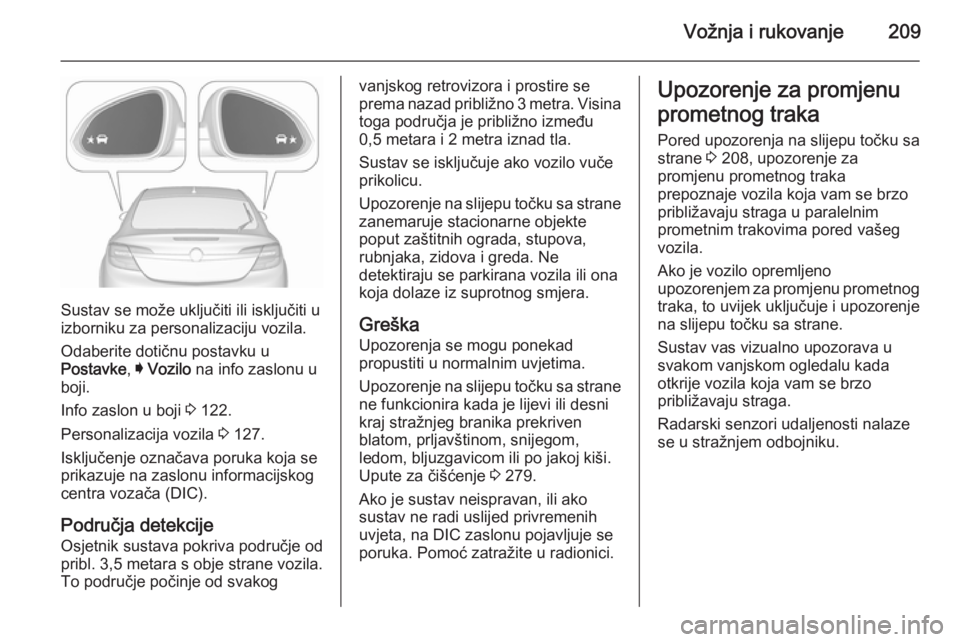

Vožnja i rukovanje209
Sustav se može uključiti ili isključiti u
izborniku za personalizaciju vozila.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača (DIC).
Područja detekcije
Osjetnik sustava pokriva područje od
pribl. 3,5 metara s obje strane vozila.
To područje počinje od svakog
vanjskog retrovizora i prostire se
prema nazad približno 3 metra. Visina
toga područja je približno između
0,5 metara i 2 metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.
Upozorenje na slijepu točku sa strane zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
Greška Upozorenja se mogu ponekad
propustiti u normalnim uvjetima.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 279.
Ako je sustav neispravan, ili ako sustav ne radi uslijed privremenih uvjeta, na DIC zaslonu pojavljuje se
poruka. Pomoć zatražite u radionici.Upozorenje za promjenu
prometnog traka
Pored upozorenja na slijepu točku sa strane 3 208, upozorenje za
promjenu prometnog traka
prepoznaje vozila koja vam se brzo
približavaju straga u paralelnim
prometnim trakovima pored vašeg vozila.
Ako je vozilo opremljeno
upozorenjem za promjenu prometnog traka, to uvijek uključuje i upozorenje
na slijepu točku sa strane.
Sustav vas vizualno upozorava u
svakom vanjskom ogledalu kada
otkrije vozila koja vam se brzo
približavaju straga.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.

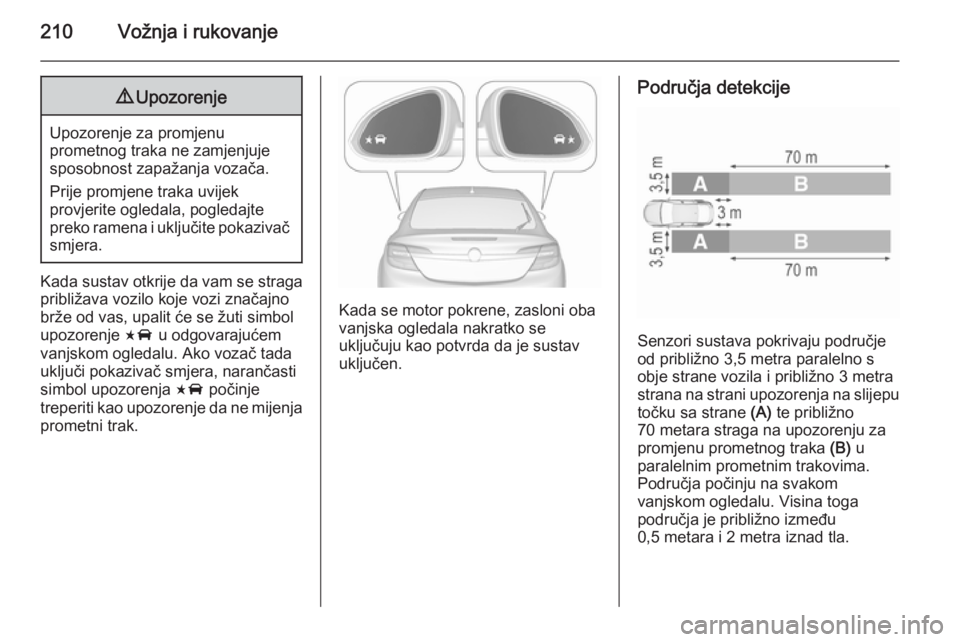

210Vožnja i rukovanje9Upozorenje
Upozorenje za promjenu
prometnog traka ne zamjenjuje
sposobnost zapažanja vozača.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav otkrije da vam se straga
približava vozilo koje vozi značajno
brže od vas, upalit će se žuti simbol
upozorenje F u odgovarajućem
vanjskom ogledalu. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja F počinje
treperiti kao upozorenje da ne mijenja prometni trak.
Kada se motor pokrene, zasloni obavanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Područja detekcije
Senzori sustava pokrivaju područje
od približno 3,5 metra paralelno s
obje strane vozila i približno 3 metra
strana na strani upozorenja na slijepu točku sa strane (A) te približno
70 metara straga na upozorenju za
promjenu prometnog traka (B) u
paralelnim prometnim trakovima.
Područja počinju na svakom
vanjskom ogledalu. Visina toga
područja je približno između
0,5 metara i 2 metra iznad tla.

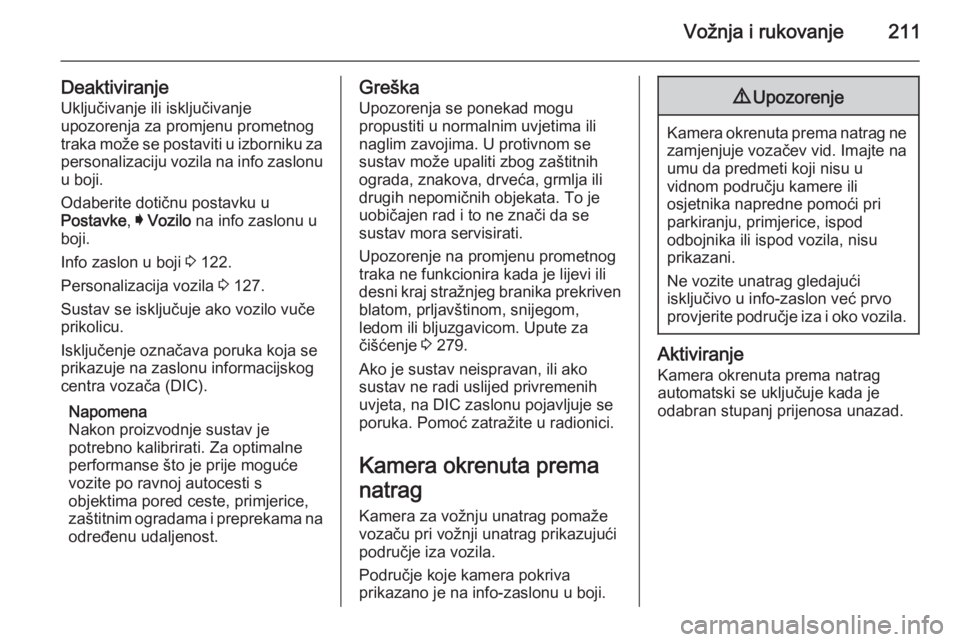

Vožnja i rukovanje211
DeaktiviranjeUključivanje ili isključivanje
upozorenja za promjenu prometnog
traka može se postaviti u izborniku za personalizaciju vozila na info zaslonu
u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Sustav se isključuje ako vozilo vuče
prikolicu.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača (DIC).
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalne
performanse što je prije moguće
vozite po ravnoj autocesti s
objektima pored ceste, primjerice, zaštitnim ogradama i preprekama na
određenu udaljenost.Greška
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. U protivnom se
sustav može upaliti zbog zaštitnih
ograda, znakova, drveća, grmlja ili drugih nepomičnih objekata. To je
uobičajen rad i to ne znači da se
sustav mora servisirati.
Upozorenje na promjenu prometnog
traka ne funkcionira kada je lijevi ili
desni kraj stražnjeg branika prekriven blatom, prljavštinom, snijegom,
ledom ili bljuzgavicom. Upute za
čišćenje 3 279.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, na DIC zaslonu pojavljuje se
poruka. Pomoć zatražite u radionici.
Kamera okrenuta prema
natrag Kamera za vožnju unatrag pomaževozaču pri vožnji unatrag prikazujući
područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo
provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.

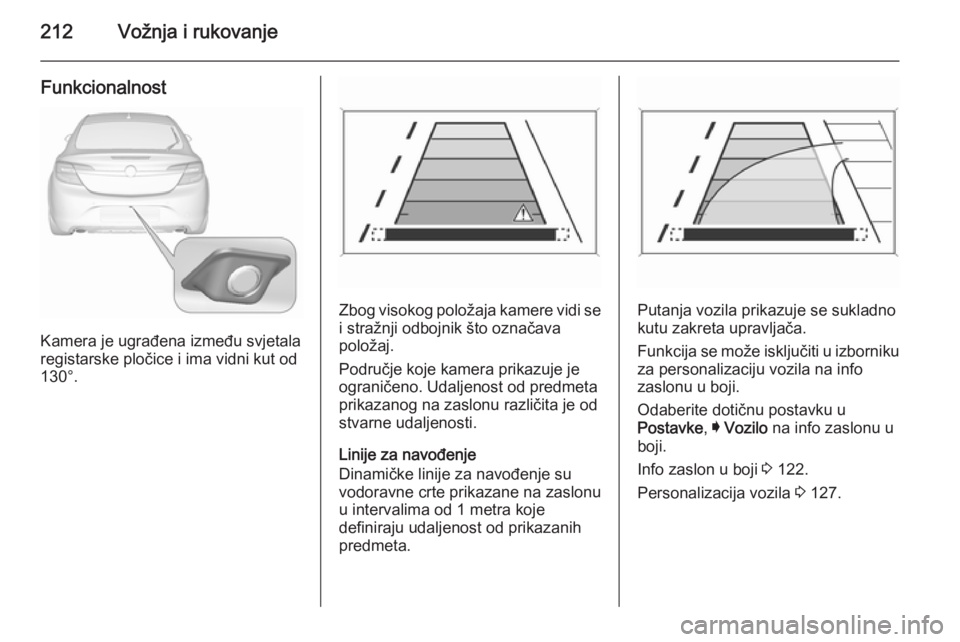

212Vožnja i rukovanje
Funkcionalnost
Kamera je ugrađena između svjetala
registarske pločice i ima vidni kut od
130°.
Zbog visokog položaja kamere vidi se
i stražnji odbojnik što označava
položaj.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte prikazane na zaslonu
u intervalima od 1 metra koje
definiraju udaljenost od prikazanih
predmeta.Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Funkcija se može isključiti u izborniku za personalizaciju vozila na info
zaslonu u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.

Vožnja i rukovanje213
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na gornjoj
liniji info zaslona s upozorenjem da
provjerite okolinu vozila.
Deaktiviranje Kamera se deaktivira kada se
premaši određena brzina kretanja
prema naprijed ili kada nije uključen
stupanj prijenosa unatrag pribl.
10 sekundi.
Uključivanje ili isključivanje kamere za vožnju unatrag može se postaviti u izborniku za personalizaciju vozila na
info zaslonu u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.Greška
Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
■ Je okolina u mraku.
■ Ako sunčeve zrake ili snop prednjih
svjetala svijetle ravno u objektiv
kamere.
■ Led, snijeg, blato ili bilo što drugo prekriva objektiv kamere. Očistite
objektiv, isperite ga vodom i obrišite mekom krpom.
■ Vrata prtljažnika nisu pravilno zatvorena.
■ Ako vozilo vuče prikolicu.
■ Vozilo ima oštećen stražnji dio.
■ Postoje velike temperaturne promjene.
Prometno upozorenje
straga
Osim kamere za vožnju unatrag
3 211, prometno upozorenje straga
upozorava vas na promet lijevo idesno prilikom vožnje unatrag. U
slučaju aktivnosti u prometu i ako se
uključi kamera za vožnju unatrag, na
info zaslonu u boji prikazuje se trokut
upozorenja sa strelicom smjera K iz
kojeg dolaze prometne aktivnosti.
Osim toga, uključuju se
tri zvučna signala bip koja se čuju iz
zvučnika na dotičnoj strani.
Radarski senzori udaljenosti nalaze
se bočno u stražnjem odbojniku.

214Vožnja i rukovanje9Upozorenje
Prometno upozorenje straga ne
zamjenjuje sposobnost zapažanja vozača. Napominjemo da se
predmeti izvan dometa senzor,
primjerice, ispod odbojnika ili
ispod vozila, ne prikazuju.
Ne otkrivaju se pješaci, djeca ili
životinje.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo provjerite situaciju iza i oko vozila.
Aktiviranje
Prometno upozorenje straga
uključuje se automatski zajedno s
kamerom za vožnju unatrag nakon
uključivanja brzine za vožnju unatrag.
Područja detekcije
Senzori sustava pokrivaju područje
od približno 20 metara na lijevoj i
desnoj strani iza vozila.
Deaktiviranje
Prometno upozorenje straga
isključuje se zajedno s kamerom za
vožnju unatrag kada se prekorači
određena brzina za vožnju prema
naprijed ili ako brzina za vožnju
unatrag nije uključena približno
10 sekundi.
Uključivanje ili isključivanje
prometnog upozorenja straga može se postaviti u izborniku za
personalizaciju vozila na info zaslonu u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Greška Sustav u sljedećim slučajevima
možda neće pravilno raditi:
■ Led, snijeg, blato ili bilo što drugo prekriva osjetnike.
■ Ako vozilo vuče prikolicu.
■ Vozilo ima oštećen stražnji dio.
■ Postoje velike temperaturne promjene.
