2015.5 OPEL INSIGNIA Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine247Elektrisüsteem

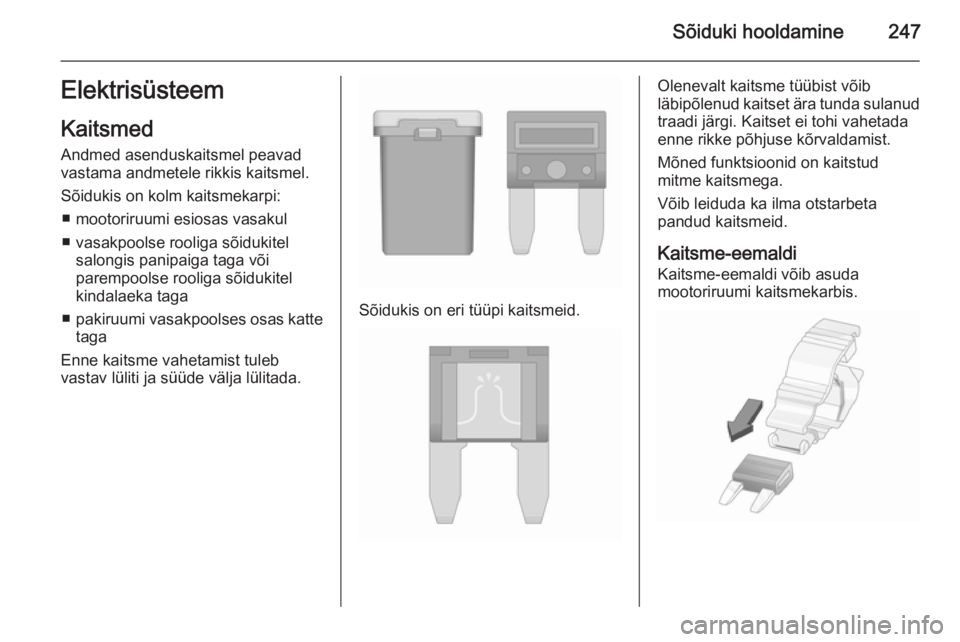

Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
■ pakiruumi vasakpoolses osas katte
taga
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

248Sõiduki hooldamine
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avada kate, tõsta see ülespoole ja
eemaldada.

Sõiduki hooldamine249

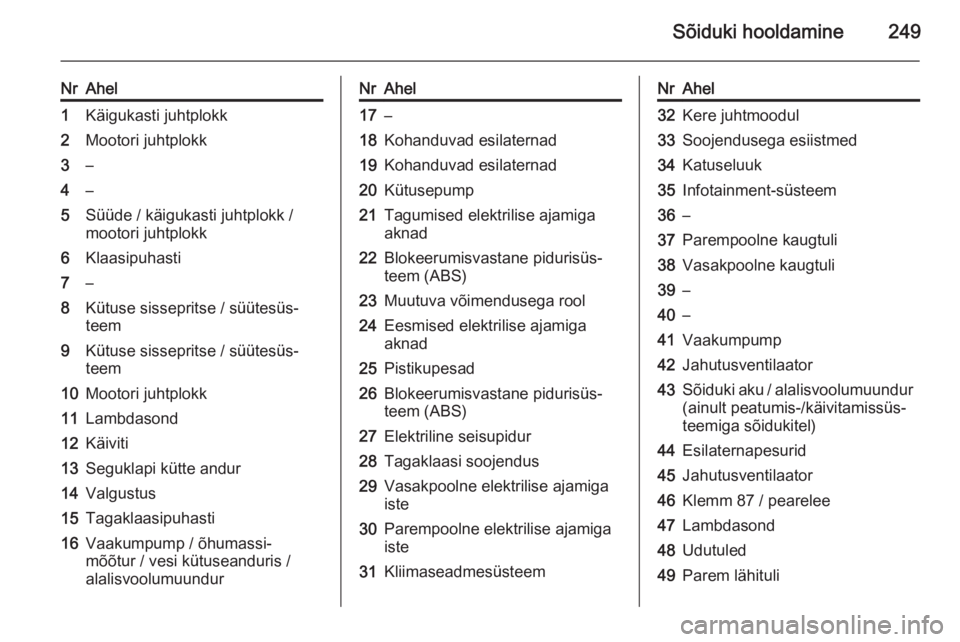

NrAhel1Käigukasti juhtplokk2Mootori juhtplokk3–4–5Süüde / käigukasti juhtplokk /
mootori juhtplokk6Klaasipuhasti7–8Kütuse sissepritse / süütesüs‐
teem9Kütuse sissepritse / süütesüs‐
teem10Mootori juhtplokk11Lambdasond12Käiviti13Seguklapi kütte andur14Valgustus15Tagaklaasipuhasti16Vaakumpump / õhumassi‐
mõõtur / vesi kütuseanduris /
alalisvoolumuundurNrAhel17–18Kohanduvad esilaternad19Kohanduvad esilaternad20Kütusepump21Tagumised elektrilise ajamiga
aknad22Blokeerumisvastane pidurisüs‐ teem (ABS)23Muutuva võimendusega rool24Eesmised elektrilise ajamiga
aknad25Pistikupesad26Blokeerumisvastane pidurisüs‐
teem (ABS)27Elektriline seisupidur28Tagaklaasi soojendus29Vasakpoolne elektrilise ajamiga
iste30Parempoolne elektrilise ajamiga
iste31KliimaseadmesüsteemNrAhel32Kere juhtmoodul33Soojendusega esiistmed34Katuseluuk35Infotainment-süsteem36–37Parempoolne kaugtuli38Vasakpoolne kaugtuli39–40–41Vaakumpump42Jahutusventilaator43Sõiduki aku / alalisvoolumuundur (ainult peatumis-/käivitamissüs‐
teemiga sõidukitel)44Esilaternapesurid45Jahutusventilaator46Klemm 87 / pearelee47Lambdasond48Udutuled49Parem lähituli

250Sõiduki hooldamine

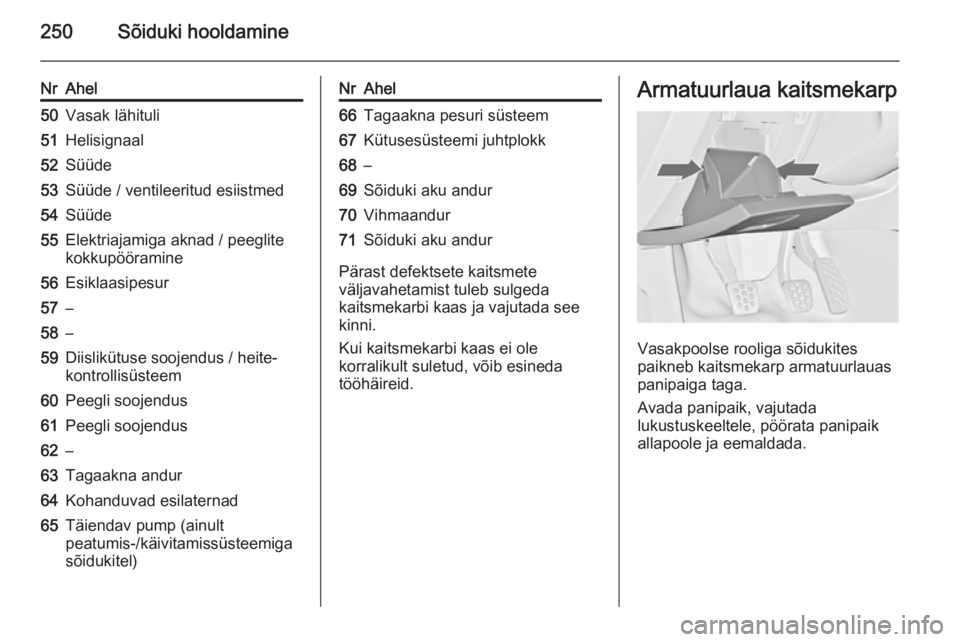

NrAhel50Vasak lähituli51Helisignaal52Süüde53Süüde / ventileeritud esiistmed54Süüde55Elektriajamiga aknad / peeglite
kokkupööramine56Esiklaasipesur57–58–59Diislikütuse soojendus / heite‐
kontrollisüsteem60Peegli soojendus61Peegli soojendus62–63Tagaakna andur64Kohanduvad esilaternad65Täiendav pump (ainult
peatumis-/käivitamissüsteemiga
sõidukitel)NrAhel66Tagaakna pesuri süsteem67Kütusesüsteemi juhtplokk68–69Sõiduki aku andur70Vihmaandur71Sõiduki aku andur
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik, vajutada
lukustuskeeltele, pöörata panipaik
allapoole ja eemaldada.

Sõiduki hooldamine251

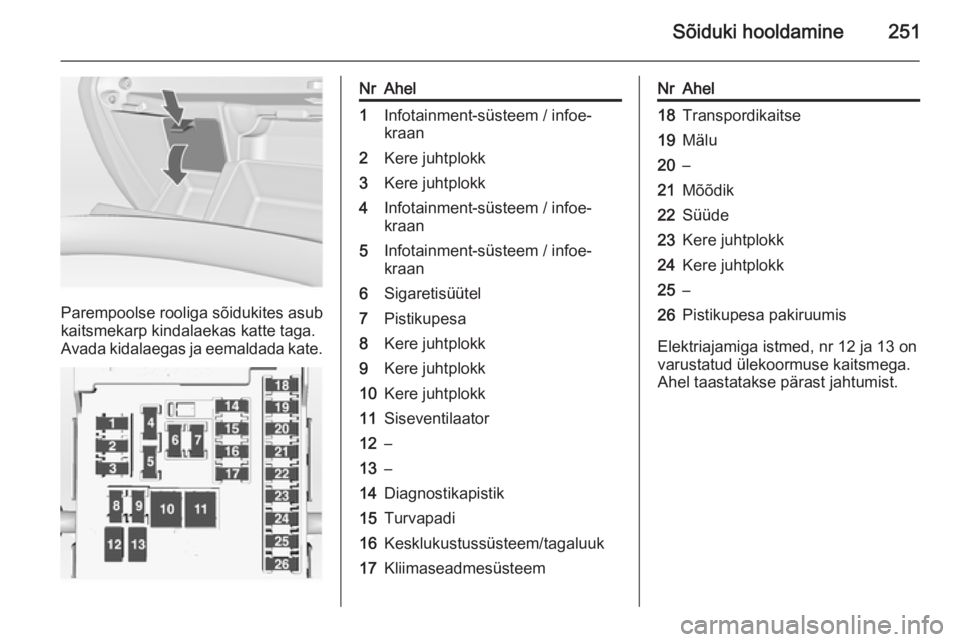

Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kidalaegas ja eemaldada kate.
NrAhel1Infotainment-süsteem / infoe‐
kraan2Kere juhtplokk3Kere juhtplokk4Infotainment-süsteem / infoe‐
kraan5Infotainment-süsteem / infoe‐
kraan6Sigaretisüütel7Pistikupesa8Kere juhtplokk9Kere juhtplokk10Kere juhtplokk11Siseventilaator12–13–14Diagnostikapistik15Turvapadi16Kesklukustussüsteem/tagaluuk17KliimaseadmesüsteemNrAhel18Transpordikaitse19Mälu20–21Mõõdik22Süüde23Kere juhtplokk24Kere juhtplokk25–26Pistikupesa pakiruumis
Elektriajamiga istmed, nr 12 ja 13 on
varustatud ülekoormuse kaitsmega.
Ahel taastatakse pärast jahtumist.

252Sõiduki hooldaminePakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
NrAhel1Kesklukustussüsteem / elektria‐
jamiga tagaluuk2Haagisemoodul3–4–5Haagise pistikupesa6Rooliratta soojendus7Selektiivne katalüütiline redut‐
seerimissüsteem8Haagise pistikupesa9Katuseluuk10Kesklukustussüsteem/tagaluuk11–12Selektiivne katalüütiline redut‐
seerimissüsteem13–14–15Elektriajamiga tagaluuk16Kliimaseadmesüsteem

Sõiduki hooldamine253

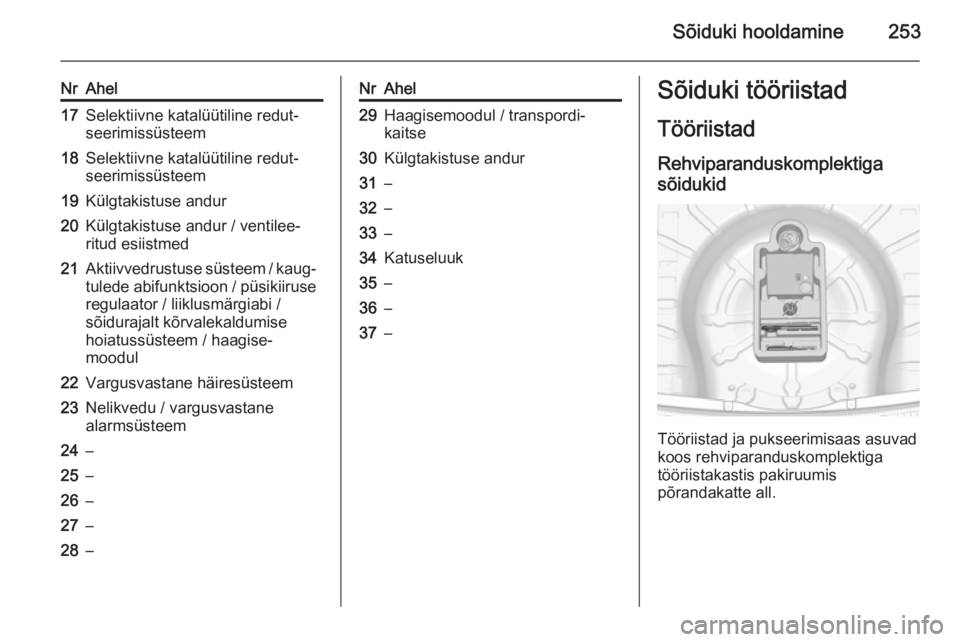

NrAhel17Selektiivne katalüütiline redut‐
seerimissüsteem18Selektiivne katalüütiline redut‐
seerimissüsteem19Külgtakistuse andur20Külgtakistuse andur / ventilee‐
ritud esiistmed21Aktiivvedrustuse süsteem / kaug‐
tulede abifunktsioon / püsikiiruse
regulaator / liiklusmärgiabi /
sõidurajalt kõrvalekaldumise
hoiatussüsteem / haagise‐
moodul22Vargusvastane häiresüsteem23Nelikvedu / vargusvastane
alarmsüsteem24–25–26–27–28–NrAhel29Haagisemoodul / transpordi‐
kaitse30Külgtakistuse andur31–32–33–34Katuseluuk35–36–37–Sõiduki tööriistad
Tööriistad Rehviparanduskomplektiga
sõidukid
Tööriistad ja pukseerimisaas asuvad
koos rehviparanduskomplektiga
tööriistakastis pakiruumis
põrandakatte all.

254Sõiduki hooldamine

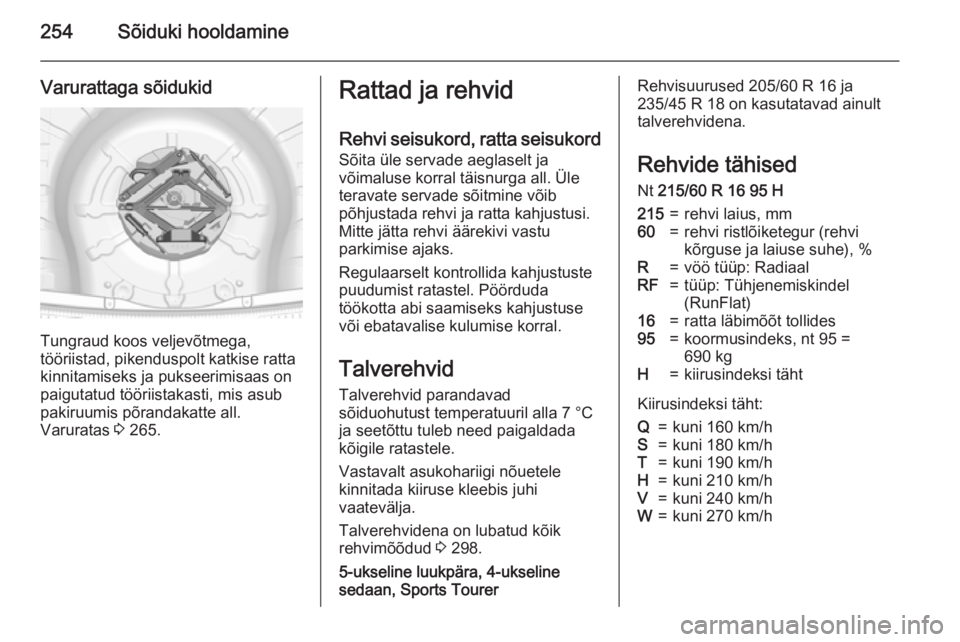

Varurattaga sõidukid
Tungraud koos veljevõtmega,
tööriistad, pikenduspolt katkise ratta
kinnitamiseks ja pukseerimisaas on
paigutatud tööriistakasti, mis asub
pakiruumis põrandakatte all.
Varuratas 3 265.
Rattad ja rehvid
Rehvi seisukord, ratta seisukordSõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Mitte jätta rehvi äärekivi vastu
parkimise ajaks.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 298.
5-ukseline luukpära, 4-ukseline
sedaan, Sports TourerRehvisuurused 205/60 R 16 ja
235/45 R 18 on kasutatavad ainult
talverehvidena.
Rehvide tähised
Nt 215/60 R 16 95 H215=rehvi laius, mm60=rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R=vöö tüüp: RadiaalRF=tüüp: Tühjenemiskindel
(RunFlat)16=ratta läbimõõt tollides95=koormusindeks, nt 95 =
690 kgH=kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/h
