Sõitmine ja töörežiim207

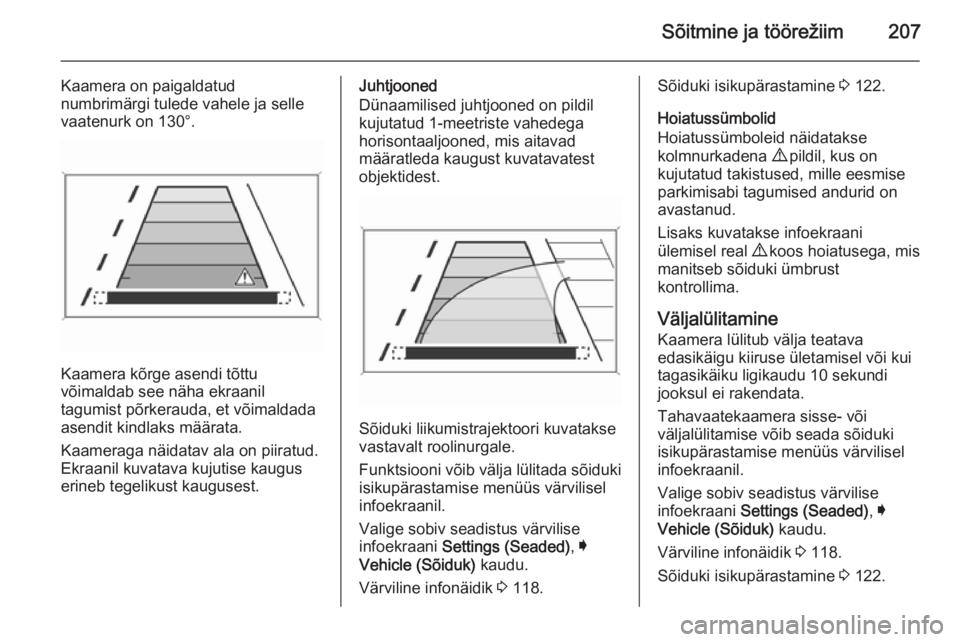

Kaamera on paigaldatud
numbrimärgi tulede vahele ja selle
vaatenurk on 130°.
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni võib välja lülitada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 122.
Hoiatussümbolid
Hoiatussümboleid näidatakse kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera sisse- või
väljalülitamise võib seada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 122.

208Sõitmine ja töörežiim
RikeVeateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
■ Ümbrus on pime.
■ Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
■ Esilääts on kaetud jää, lume, pori või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
■ Tagaluuk ei ole korralikult suletud.
■ Sõiduk veab haagist.
■ Sõidukil on avariiline tagaosa.
■ Äärmuslikud temperatuurimuutused.
Tagant risti liikuvate
sõidukite hoiatus
Lisaks tahavaatekaamerale 3 206
hoiatab ka tagant risti liikuvate
sõidukite hoiatus tagurdamisel
paremalt või vasakult lähenevate
sõidukite eest. Kui risti liikuvatesõidukite avastamisel on
tahavaatekaamera sisse lülitatud,
ilmub värvilisele infoekraanile
suunanoolega hoiatuskolmnurk K,
mis näitab liikluse suunda. Peale
selle kostub vastavalt küljelt kõlarist
kolm helisignaali.
Radari kauguseandurid asuvad
tagumisel põrkeraual külgedel.
9 Hoiatus
Tagant risti liikuvate sõidukite
hoiatus ei asenda juhi
tähelepanelikkust. Pange tähele,
et andurite tööulatusest välja
jäävaid objekte, nt allpool
põrkerauda või sõiduki all olevaid, ei kuvata.
Jalakäijaid, lapsi ega loomi ei
avastata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tagant risti liikuvate sõidukite hoiatus aktiveerub tagasikäigu rakendamiselautomaatselt koos
tahavaatekaameraga.

Sõitmine ja töörežiim209
Avastamispiirkonnad
Süsteemi andurid katavad ligikaudu
20 meetri suurust ala sõiduki taga
vasakul või paremal.
Väljalülitamine Tagant risti liikuvate sõidukite hoiatus
lülitub välja koos
tahavaatekaameraga, kui ületatakse
teatavat edasiliikumiskiirust või kui
tagasikäiku ei rakendata ligikaudu
10 sekundi jooksul.
Tagant risti liikuvate sõidukite
hoiatuse sisse- või väljalülitamise
võib seada sõiduki isikupärastamise
menüüs värvilisel infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 122.
Rike Süsteem ei pruugi õigesti toimida,
kui:
■ Andurid on kaetud jää, lume, pori või muuga.
■ Sõiduk veab haagist.
■ Sõidukil on avariiline tagaosa.
■ Äärmuslikud temperatuurimuutused.
Liiklusmärgi abi Tööpõhimõte
Liiklusmärgi abisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaks määratud liiklusmärke ja
kuvab neid juhi infokeskuses (DIC).
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidukeelu
märgid ■ kiirusepiirang
■ möödasõidu keeld
■ kiirusepiirangu lõpp
■ möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
■ kiirteed
■ A-teed
■ õuealadLisamärgid ■ täiendavad liiklusmärkide vihjed
■ haagise veo piirang
■ traktori piirangud
■ märja tee hoiatus

210Sõitmine ja töörežiim

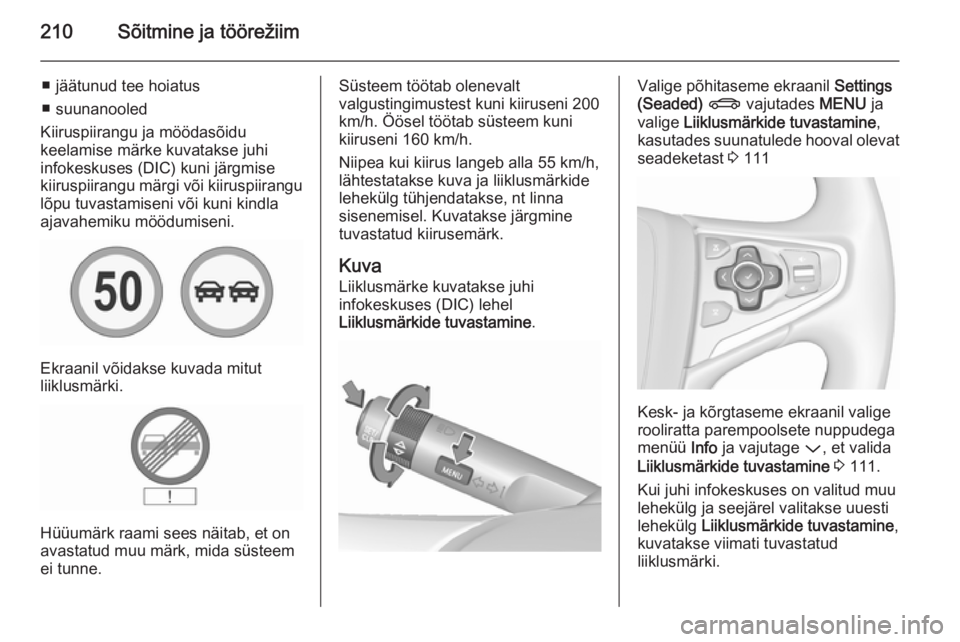

■ jäätunud tee hoiatus
■ suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses (DIC) kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu
lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.
Hüüumärk raami sees näitab, et on
avastatud muu märk, mida süsteem
ei tunne.
Süsteem töötab olenevalt
valgustingimustest kuni kiiruseni 200
km/h. Öösel töötab süsteem kuni
kiiruseni 160 km/h.
Niipea kui kiirus langeb alla 55 km/h,
lähtestatakse kuva ja liiklusmärkide
lehekülg tühjendatakse, nt linna
sisenemisel. Kuvatakse järgmine
tuvastatud kiirusemärk.
Kuva
Liiklusmärke kuvatakse juhi
infokeskuses (DIC) lehel
Liiklusmärkide tuvastamine .Valige põhitaseme ekraanil Settings
(Seaded) X vajutades MENU ja
valige Liiklusmärkide tuvastamine ,
kasutades suunatulede hooval olevat seadeketast 3 111
Kesk- ja kõrgtaseme ekraanil valige
rooliratta parempoolsete nuppudega
menüü Info ja vajutage P, et valida
Liiklusmärkide tuvastamine 3 111.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
lehekülg Liiklusmärkide tuvastamine ,
kuvatakse viimati tuvastatud
liiklusmärki.

Sõitmine ja töörežiim211

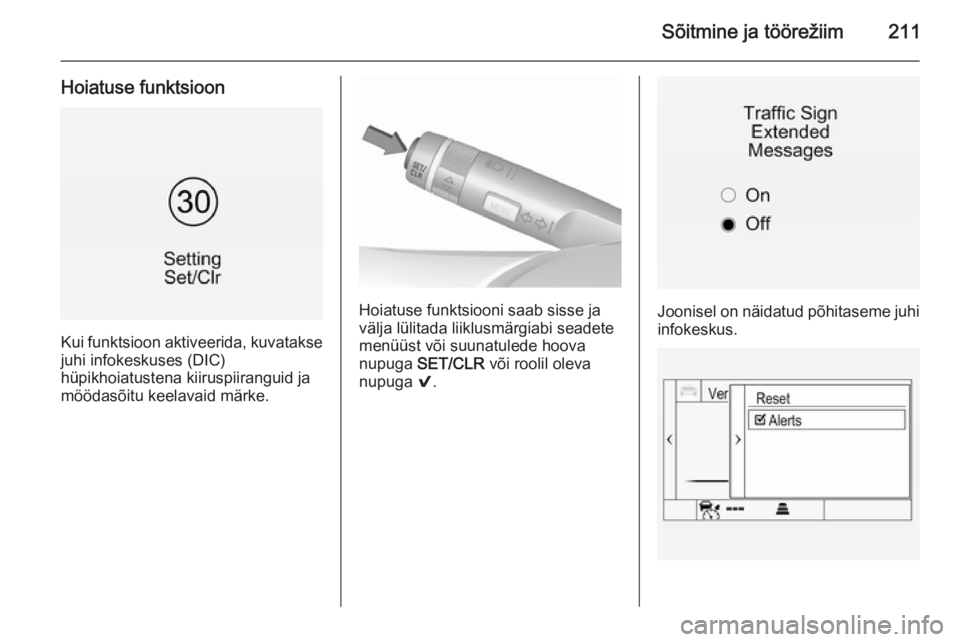

Hoiatuse funktsioon
Kui funktsioon aktiveerida, kuvataksejuhi infokeskuses (DIC)
hüpikhoiatustena kiiruspiiranguid ja
möödasõitu keelavaid märke.
Hoiatuse funktsiooni saab sisse ja
välja lülitada liiklusmärgiabi seadete
menüüst või suunatulede hoova
nupuga SET/CLR või roolil oleva
nupuga 9.Joonisel on näidatud põhitaseme juhi
infokeskus.

212Sõitmine ja töörežiim
Joonisel on näidatud kesk- või
kõrgtaseme juhi infokeskus.
Valige seadistuste lehelt Väljas või
seadke hoiatused I
hoiatusfunktsiooni väljalülitamiseks.
Uuesti sisselülitamiseks valige Sees
või hoiatused J.
Kui süüde sisse lülitada, on hoiatuste
funktsioon välja lülitatud.
Hüpikakent kuvatakse juhi
infokeskuses (DIC) umbes 8 sekundi
jooksul.
Süsteemi lähtestamine
Liiklusmärkide mälu saab nullida
liiklusmärgiabi lehekülje seadete
menüüs, vajutades pikemalt
suunatulede hooval olevat nuppu
SET/CLR või roolil olevat nuppu 9.
Valige Lähtestamine ja kinnitage, et
liiklusmärgiabi süsteem nullida. Kui
lähtestamine õnnestub, kõlab
helisignaal ja ekraanil kuvatakse
järgmist sümbolit, kuni tuvastatakse
järgmine liiklusmärk.
Teatud juhtudel nullib süsteem
liiklusmärgiabi automaatselt.
Liiklusmärkide tuvastamine
koos navigatsioonisüsteemiga
Kui sõiduk on varustatud
navigatsioonisüsteemiga, on
saadaval järgnevad funktsioonid:
■ kehtivate kiirusepiirangute pidev kuvamine
■ rasketes ilmaoludes kuvatakse navigeerimisandmed
kiirusepiirangute kohta
Rike
Liiklusmärgiabisüsteemi töös võibesineda häireid, kui:
■ Esiklaasi piirkond, mille taga asub kaamera, ei ole puhas.
■ Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
■ Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud). Sellisel
juhul kuvatakse infonäidikul No
Traffic Sign Detection due to
Weather (Liiklusmärki ei tuvastatud
ilmaolude tõttu) .
■ Liiklusmärgid on valesti paigaldatud või kahjustunud.
■ Liiklusmärgid ei vasta liiklusmärkide Viini konventsioonile
(Wiener Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide tuvastamisel
kindlaksmääratud

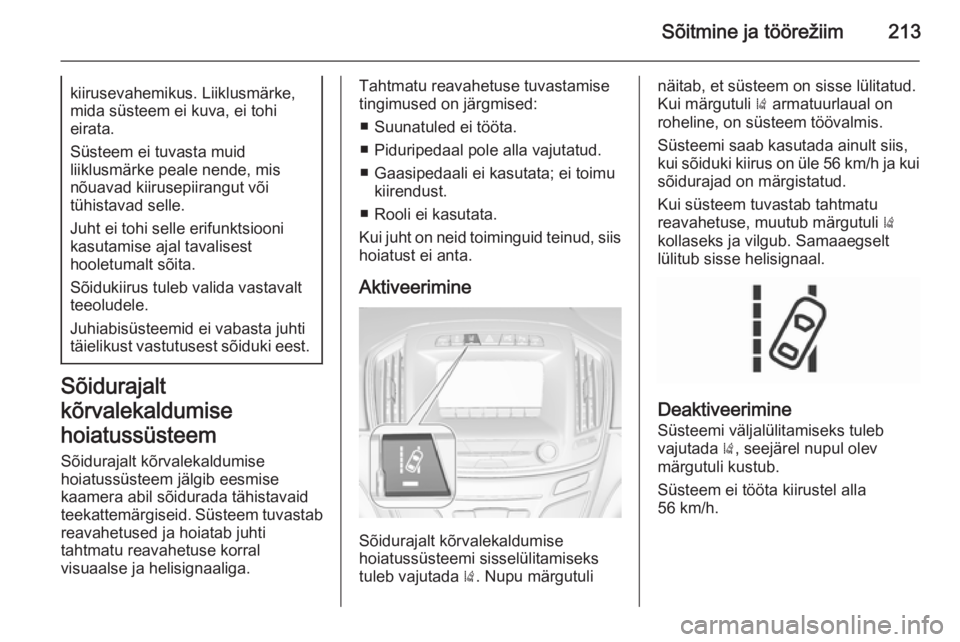

Sõitmine ja töörežiim213kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei tuvasta muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
■ Suunatuled ei tööta.
■ Piduripedaal pole alla vajutatud. ■ Gaasipedaali ei kasutata; ei toimu kiirendust.
■ Rooli ei kasutata.
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.
Aktiveerimine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada ). Nupu märgutuli
näitab, et süsteem on sisse lülitatud.
Kui märgutuli ) armatuurlaual on
roheline, on süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Deaktiveerimine
Süsteemi väljalülitamiseks tuleb
vajutada ), seejärel nupul olev
märgutuli kustub.
Süsteem ei tööta kiirustel alla
56 km/h.

214Sõitmine ja töörežiim

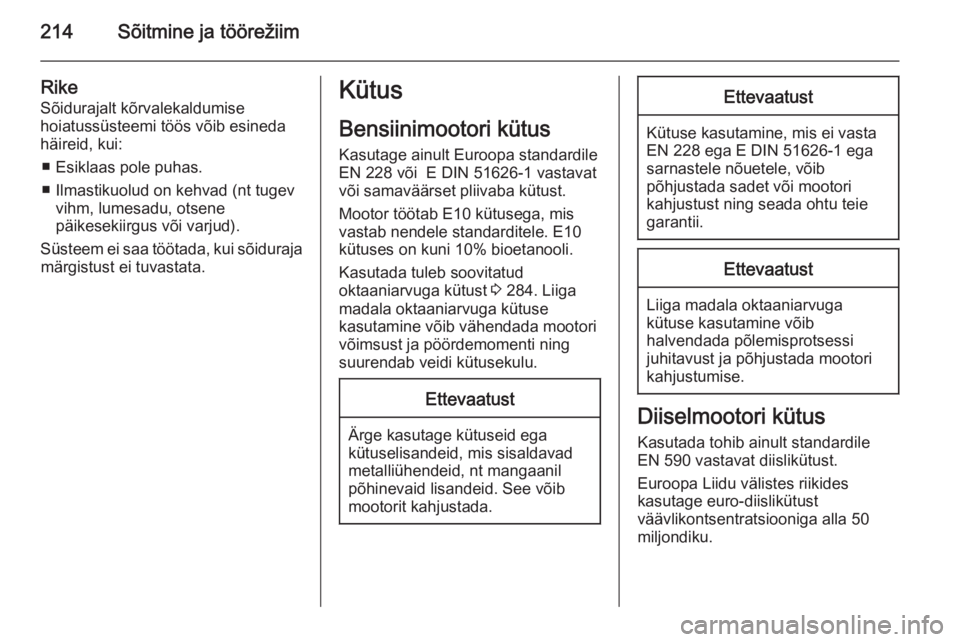

RikeSõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
■ Esiklaas pole puhas.
■ Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
Süsteem ei saa töötada, kui sõiduraja märgistust ei tuvastata.Kütus
Bensiinimootori kütus
Kasutage ainult Euroopa standardile
EN 228 või E DIN 51626-1 vastavat või samaväärset pliivaba kütust.
Mootor töötab E10 kütusega, mis
vastab nendele standarditele. E10
kütuses on kuni 10% bioetanooli.
Kasutada tuleb soovitatud
oktaaniarvuga kütust 3 284. Liiga
madala oktaaniarvuga kütuse
kasutamine võib vähendada mootori
võimsust ja pöördemomenti ning
suurendab veidi kütusekulu.Ettevaatust
Ärge kasutage kütuseid ega kütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust ning seada ohtu teie
garantii.
Ettevaatust
Liiga madala oktaaniarvuga
kütuse kasutamine võib
halvendada põlemisprotsessi
juhitavust ja põhjustada mootori
kahjustumise.
Diiselmootori kütus
Kasutada tohib ainult standardile
EN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage euro-diislikütust
väävlikontsentratsiooniga alla 50
miljondiku.
