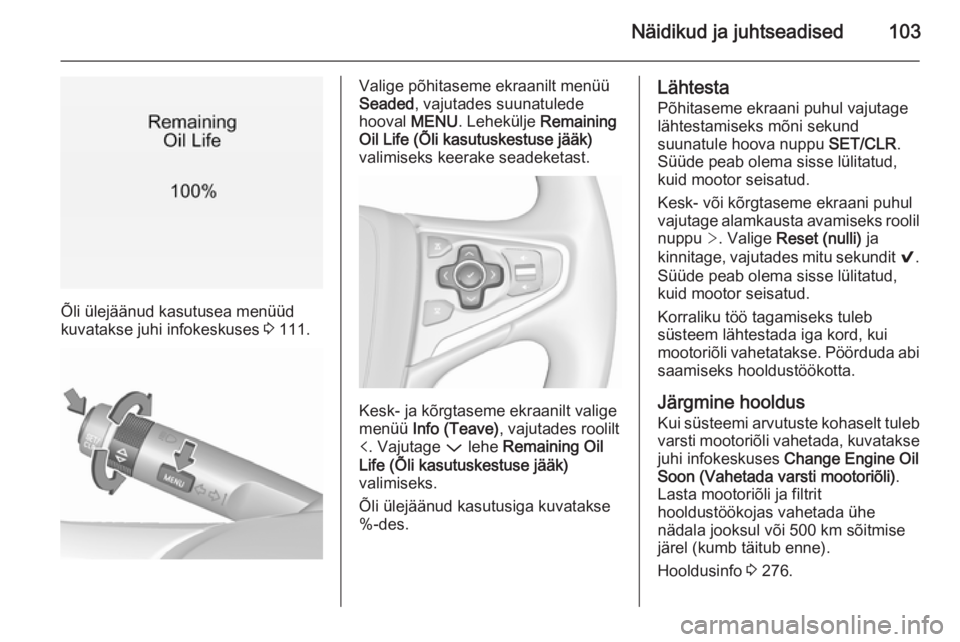

Näidikud ja juhtseadised103
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 111.
Valige põhitaseme ekraanilt menüü
Seaded , vajutades suunatulede
hooval MENU. Lehekülje Remaining
Oil Life (Õli kasutuskestuse jääk)
valimiseks keerake seadeketast.
Kesk- ja kõrgtaseme ekraanilt valige
menüü Info (Teave) , vajutades roolilt
p . Vajutage P lehe Remaining Oil
Life (Õli kasutuskestuse jääk)
valimiseks.
Õli ülejäänud kasutusiga kuvatakse
%-des.
Lähtesta
Põhitaseme ekraani puhul vajutage lähtestamiseks mõni sekund
suunatule hoova nuppu SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kesk- või kõrgtaseme ekraani puhul
vajutage alamkausta avamiseks roolil nuppu >. Valige Reset (nulli) ja
kinnitage, vajutades mitu sekundit 9.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt tuleb varsti mootoriõli vahetada, kuvataksejuhi infokeskuses Change Engine Oil
Soon (Vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Hooldusinfo 3 276.

104Näidikud ja juhtseadisedMärgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Kui süüde sisse
lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 95.
Suunatuli Roheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 236, kaitsmed
3 247.
Suunatuled 3 133.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija,
põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.Tagaistmete turvavööde olek,
põhitaseme näidikuplokk
Juhi infokeskuses vilgub või põleb X.
Põleb
Pärast mootori käivitamist, kui
turvavöö on kinnitatud.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 55.
Tagaistmete turvavööde olek,
kesk- ja kõrgtaseme
näidikuplokk
X põleb pärast mootori käivitamist
näidikuplokis punaselt, roheliselt või
hallilt.
Punane sümbol põleb
Iste hõivatud, kuid turvavöö
kinnitamata.
Roheline sümbol põleb
Iste hõivatud ja turvavöö kinnitatud.
Hall sümbol põleb
Iste tühi.

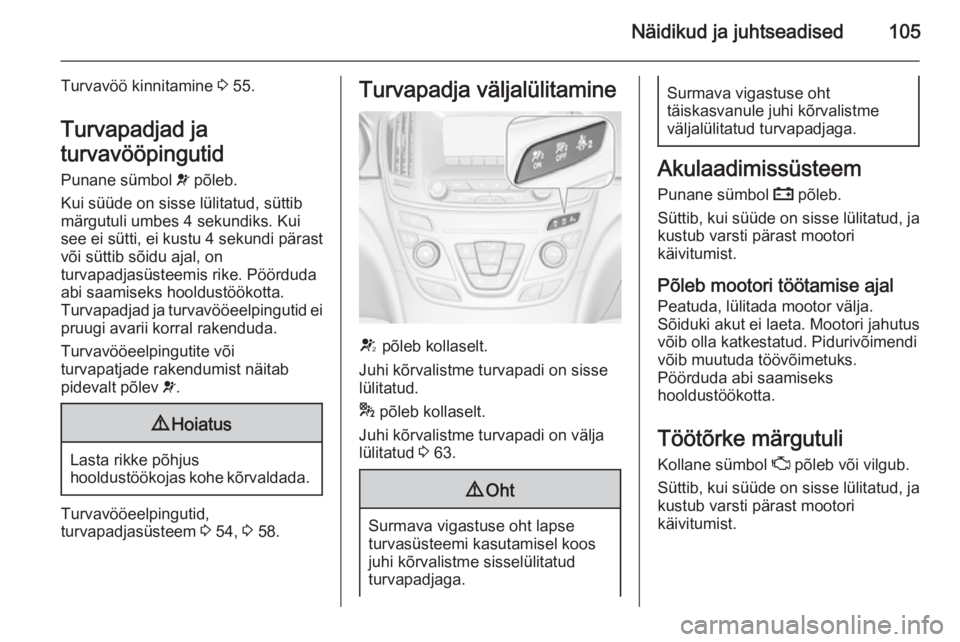

Näidikud ja juhtseadised105
Turvavöö kinnitamine 3 55.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui
see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abi saamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 54, 3 58.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 63.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.

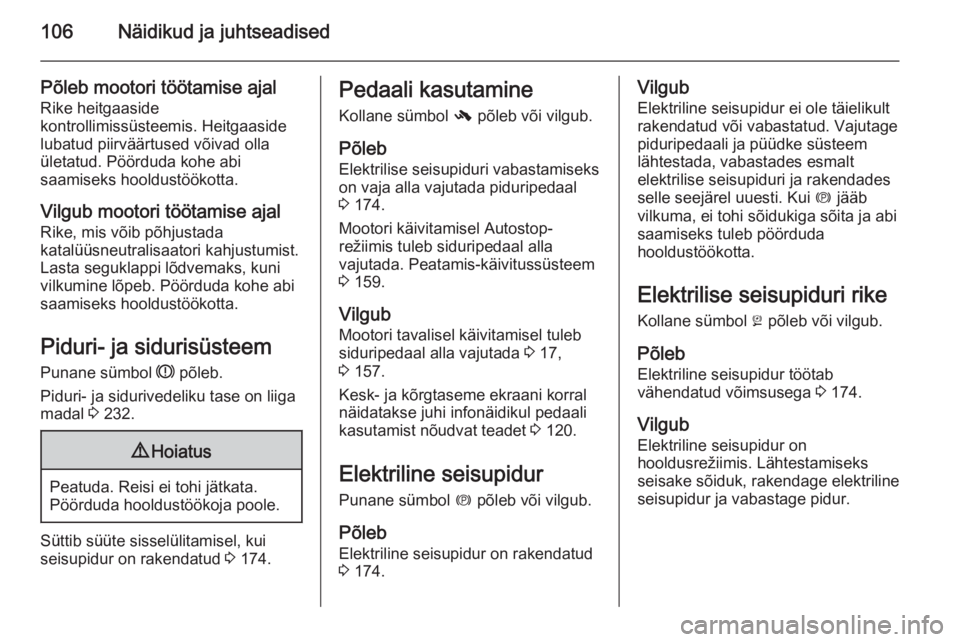

106Näidikud ja juhtseadised
Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal 3 232.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 174.
Pedaali kasutamine
Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 174.
Mootori käivitamisel Autostop-
režiimis tuleb siduripedaal alla
vajutada. Peatamis-käivitussüsteem
3 159.
Vilgub Mootori tavalisel käivitamisel tuleb
siduripedaal alla vajutada 3 17,
3 157.
Kesk- ja kõrgtaseme ekraani korral
näidatakse juhi infonäidikul pedaali
kasutamist nõudvat teadet 3 120.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 174.Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Vajutage
piduripedaali ja püüdke süsteem
lähtestada, vabastades esmalt
elektrilise seisupiduri ja rakendades
selle seejärel uuesti. Kui m jääb
vilkuma, ei tohi sõidukiga sõita ja abi saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 174.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.

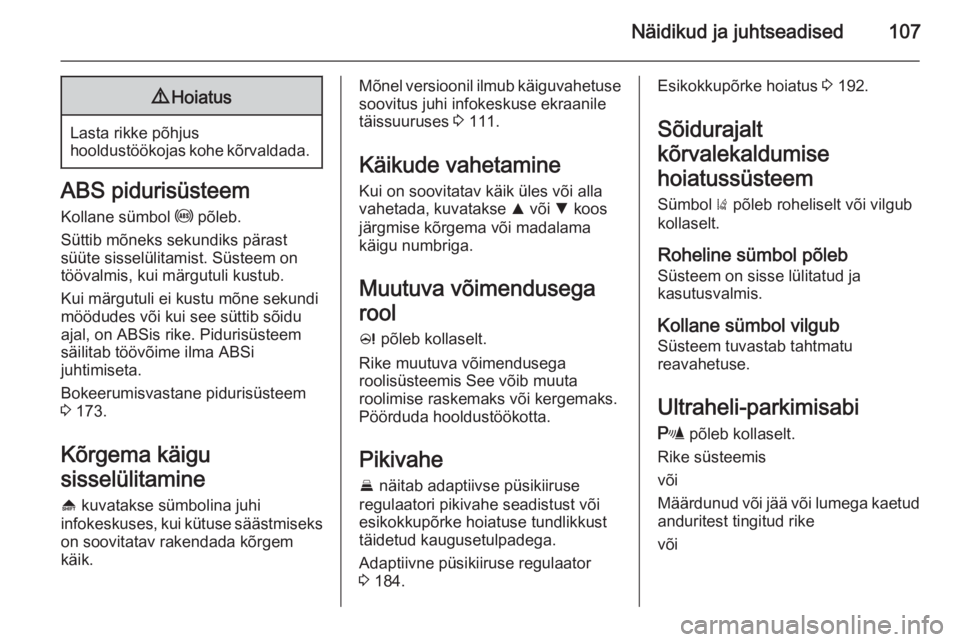

Näidikud ja juhtseadised1079Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 173.
Kõrgema käigu
sisselülitamine [ kuvatakse sümbolina juhi
infokeskuses, kui kütuse säästmiseks
on soovitatav rakendada kõrgem
käik.
Mõnel versioonil ilmub käiguvahetuse
soovitus juhi infokeskuse ekraanile
täissuuruses 3 111.
Käikude vahetamine
Kui on soovitatav käik üles või alla
vahetada, kuvatakse R või S koos
järgmise kõrgema või madalama
käigu numbriga.
Muutuva võimendusega
rool c põleb kollaselt.
Rike muutuva võimendusega
roolisüsteemis See võib muuta
roolimise raskemaks või kergemaks.
Pöörduda hooldustöökotta.
Pikivahe
E näitab adaptiivse püsikiiruse
regulaatori pikivahe seadistust või
esikokkupõrke hoiatuse tundlikkust
täidetud kaugusetulpadega.
Adaptiivne püsikiiruse regulaator
3 184.Esikokkupõrke hoiatus 3 192.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem Sümbol ) põleb roheliselt või vilgub
kollaselt.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud
anduritest tingitud rike
või

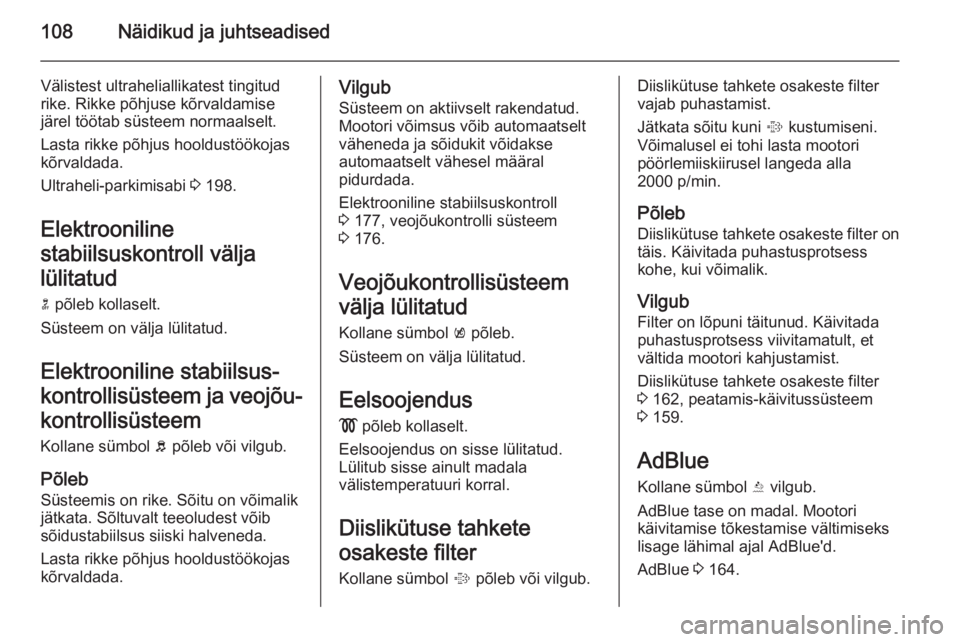

108Näidikud ja juhtseadised
Välistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 198.
Elektrooniline
stabiilsuskontroll välja
lülitatud n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsus‐
kontrollisüsteem ja veojõu‐
kontrollisüsteem Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teeoludest võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõidukit võidakse
automaatselt vähesel määral
pidurdada.
Elektrooniline stabiilsuskontroll
3 177, veojõukontrolli süsteem
3 176.
Veojõukontrollisüsteem
välja lülitatud
Kollane sümbol k põleb.
Süsteem on välja lülitatud.
Eelsoojendus ! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter Kollane sümbol % põleb või vilgub.Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub Filter on lõpuni täitunud. Käivitadapuhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 162, peatamis-käivitussüsteem
3 159.
AdBlue
Kollane sümbol Y vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 164.

Näidikud ja juhtseadised109Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine Peatudakoheselt ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud
rehv ilma rõhuandurita (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Mootoriõli surve Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.Põleb mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 228.
Madal kütusetase
Kollane sümbol i või Y põleb või
vilgub.
Põleb
Tase kütusepaagis on liiga madal.
VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 163.
Õhu väljalaskmine diislikütuse
süsteemist 3 235.
Käivitustõkesti
Kollane sümbol d vilgub.

110Näidikud ja juhtseadised
Käivitustõkesti rike. Mootorit ei saakäivitada.
Autostop D süttib, kui mootor on automaatselt
seiskunud.
Peatamis-käivitussüsteem 3 159.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 127.
Kaugtuli
Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud või esitulede vilgutamise ajal 3 128.
Kaugtulede abifunktsioon
Roheline sümbol l põleb.
Kaugtulede abifunktsioon on
aktiveeritud, vt kohanduvad esituled
3 130.Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abi saamiseks
hooldustöökotta.
Vilgub Süsteem on üle läinud
sümmeetrilistele lähituledele.
Pärast süüte sisselülitamist vilgub
märgutuli f ligikaudu 4 sekundit
sümmeetriliste esilaternate
meeldetuletamiseks 3 130.
Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 133.
Tagumine udutuli
Kollane sümbol r põleb.
Tagumine udutuli on sisse lülitatud
3 134.Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on
aktiveeritud. Seatud kiirust kuvatakse kesk- või kõrgtaseme ekraanil
sümboli m juures.
Püsikiiruse regulaator 3 181.
Adaptiivne püsikiiruse
regulaator
C või m põleb valgelt või roheliselt.
Põleb valgelt Süsteem on sisse lülitatud.
Roheline sümbol põleb Adaptiivne püsikiiruse regulaator on
aktiveeritud. Seatud kiirust kuvatakse
sümboli C või m juures.
Adaptiivne püsikiiruse regulaator 3 184.
