2015.5 OPEL INSIGNIA Manuel d'utilisation (in French)

Soins du véhicule279
5.Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
6. Dévisser les écrous de roue.
7. Changer la roue. Roue de se‐ cours 3 280.
8. Visser les écrous de roue.
9. Abaisser le véhicule.
10. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque écrou en quinconce. Le
couple de serrage est de
150 Nm.
11. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
12. Poser le couvercle du point de le‐
vage par cric.
13. Ranger et fixer la roue remplacée
3 280, l'outillage du véhicule
3 267 et l'adaptateur pour écrous
de blocage de roues 3 74.
14. Vérifier la pression de gonflage du
pneu et le couple de serrage des écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.Point de levage sur un pont
élévateur
Positionner le bras arrière du pont
élévateur au niveau du soubasse‐
ment.

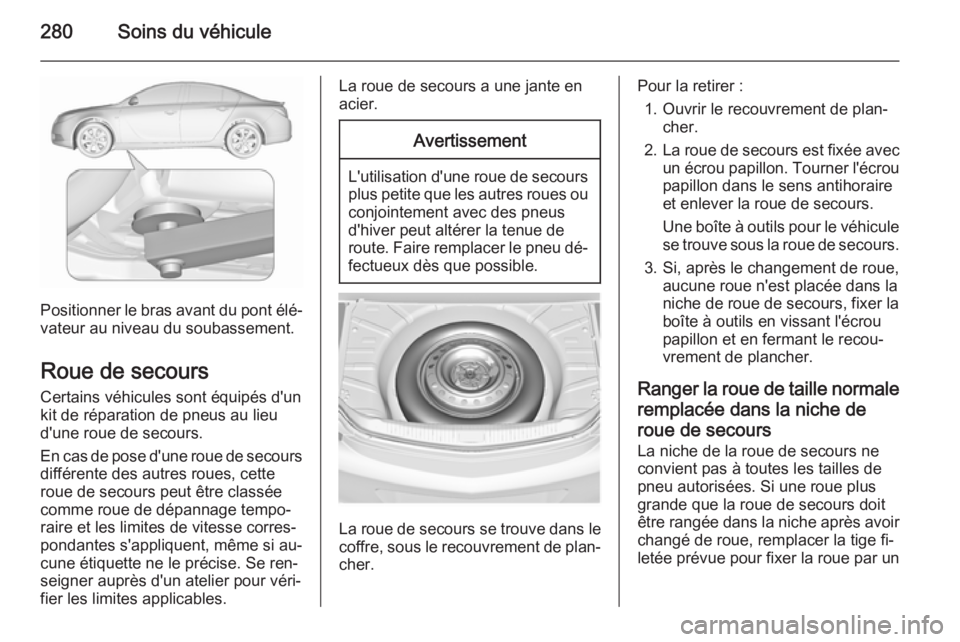

280Soins du véhicule
Positionner le bras avant du pont élé‐
vateur au niveau du soubassement.
Roue de secours
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐ seigner auprès d'un atelier pour véri‐
fier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher.
Pour la retirer :
1. Ouvrir le recouvrement de plan‐ cher.
2. La roue de secours est fixée avec
un écrou papillon. Tourner l'écrou
papillon dans le sens antihoraire
et enlever la roue de secours.
Une boîte à outils pour le véhicule se trouve sous la roue de secours.
3. Si, après le changement de roue, aucune roue n'est placée dans la
niche de roue de secours, fixer la
boîte à outils en vissant l'écrou
papillon et en fermant le recou‐
vrement de plancher.
Ranger la roue de taille normale remplacée dans la niche deroue de secoursLa niche de la roue de secours ne
convient pas à toutes les tailles de pneu autorisées. Si une roue plus
grande que la roue de secours doit
être rangée dans la niche après avoir
changé de roue, remplacer la tige fi‐
letée prévue pour fixer la roue par un

Soins du véhicule281
boulon avec une tige plus longue, se
trouvant dans la boîte à outils 3 267.
Pour remplacer le boulon :
■ Déposer la boîte à outils de la niche
de roue de secours.
■ Poser la clé hexagonale sur la clé de roue en vérifiant qu'elle est cor‐
rectement positionnée sur le bou‐
lon.
■ Tourner la clé de roue dans le sens
antihoraire pour dévisser le boulon.
Retirer le boulon.
■ Prendre le boulon avec une tige plus longue de la caisse à outils
3 267 et la visser à la main en utili‐
sant la clé hexagonale de roue.
■ Ranger la boîte à outils et la roue endommagée à l'extérieur de la ni‐
che de roue de secours et la fixer
en vissant l'écrou papillon dans le
sens horaire sur le boulon.
Le recouvrement de plancher peut être posé sur la roue qui déborde.
Pour fixer la roue de secours dans la
niche après avoir réparé la roue dé‐
fectueuse, utiliser à nouveau la
courte tige filetée. Changer le boulon
de la même manière.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger la roue, le cric et
les outils dans le compartiment de
rangement à cet effet et les arri‐ mer correctement.
Roue de dépannage temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐
fectueux dès que possible.

282Soins du véhicule
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐ tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue pleine à l'arrière.
Chaînes à neige 3 273.
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable au
symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
■ La tenue de route peut être altérée.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐ geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
■ Pas de flamme nue ni d'étincelles à
proximité de la batterie du véhicule.
■ Une batterie déchargée peut com‐ mencer à geler à une température
de 0 °C. Dégeler la batterie gelée
avant de raccorder les câbles de
démarrage.
■ Pour travailler à proximité de la bat‐
terie, porter des lunettes et des vê‐ tements de protection.
■ Utiliser une batterie de démarrage de même tension ( 12 volts). Sa ca‐
pacité (Ah) ne peut pas être trop in‐ férieure à celle de la batterie dé‐
chargée.

Soins du véhicule283
■ Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodiles
isolées et présentant une section
d'au moins 16 mm 2
et de 25 mm 2
pour les moteurs diesel.
■ Ne pas débrancher la batterie de véhicule déchargée du réseau de
bord.
■ Arrêter les appareils électriques non indispensables.
■ Pendant toute l'opération, ne pas se pencher sur la batterie du
véhicule.
■ Veiller à ce que les pinces-crocodi‐
les des câbles auxiliaires de dé‐
marrage ne se touchent pas.
■ Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
■ Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en po‐ sition P.
■ En cas de couvercle par-dessus la
batterie du véhicule, le déposer
pour charger la batterie ou exécuter
un démarrage par batterie auxili‐
aire. Lever le couvercle à l'arrière et le détacher à l'avant.
■ Ouvrir les capuchons de protection
de borne positive des deux batte‐ries de véhicule.Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.

284Soins du véhicule
Le raccorder aussi loin que pos‐
sible de la batterie déchargée, à
au moins 60 cm en tout cas.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐
nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Bi-corps 5 portes, Berline 4 portes,Sports Tourer : désengager le capu‐
chon à la base et le déposer en tirant vers le bas.
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât,
il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.

Soins du véhicule285
OPC : introduire le tournevis dans la
fente de l'arrondi supérieur du capu‐
chon. Dégager le capuchon en enfon‐
çant avec précaution le tournevis vers le bas. Pour éviter tout dégât, il est
recommandé de placer un chiffon en‐
tre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 267.Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie-
glace avant.
Boîte de vitesses au point mort
(neutre).
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de re‐
cyclage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.
Véhicules avec boîte manuelle et
transmission intégrale : Si le véhicule
est remorqué avec les quatre roues
au sol, il n'y a pas de limitations
techniques au niveau de la vitesse et de la distance. Si un seul des essieux est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Véhicules avec boîte automatique et
transmission avant : Le véhicule doit
être remorqué dans le sens de la mar‐
che, mais sans dépasser une vitesse de 80 km/h et une distance de

286Soins du véhicule
100 km. Sinon ou bien si la boîte de
vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Véhicules avec boîte automatique et
transmission intégrale : Le véhicule
doit être remorqué dans le sens de la marche. Si le véhicule est remorqué
avec les quatre roues au sol, il ne faut pas dépasser la vitesse de 50 km/h et
la distance de 50 km. Si l'essieu avant
est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.Bi-corps 5 portes, Berline 4 portes, Sports Tourer : introduire le capuchon
à la base, tourner légèrement en sens horaire et fermer le capuchon.
Country Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.
OPC : introduire le capuchon avec sa
bride inférieure dans le logement. En‐
foncer le capuchon dans le pare-
chocs.
Remorquage d'un autre
véhiculeBi-corps 5 portes, Berline 4 portes, Sports Tourer, OPC : désengager le
capuchon à la base et retirer en tirant vers le bas.
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 267.
