Autóápolás255
2. A rögzítőfület megnyomva vegyele a foglalatot az elektromos
csatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Illessze be az izzófoglalatot a lámpatestbe, fordítsa el az
óramutató járásával

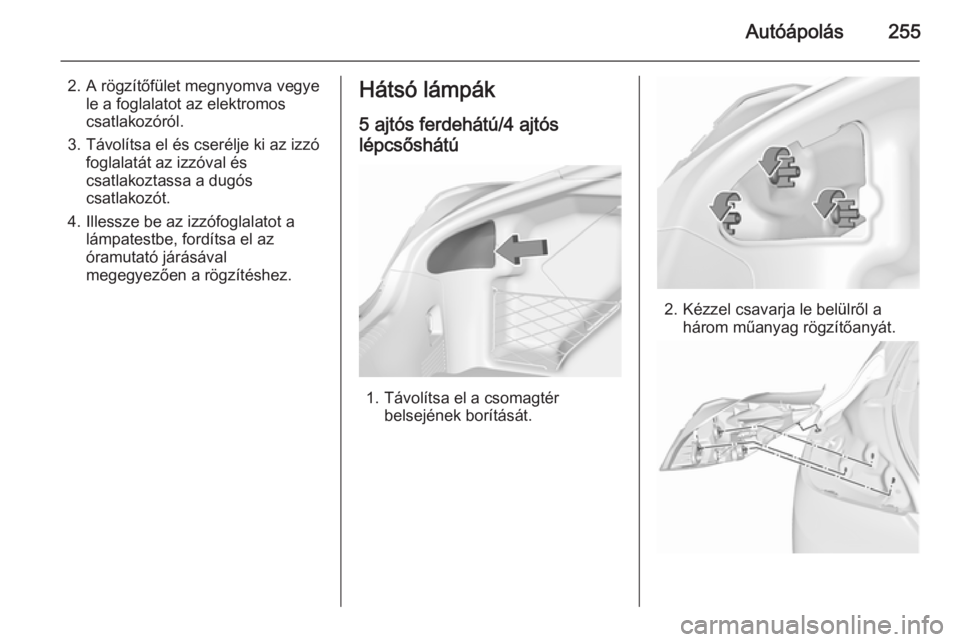

megegyezően a rögzítéshez.Hátsó lámpák
5 ajtós ferdehátú/4 ajtós
lépcsőshátú
1. Távolítsa el a csomagtér belsejének borítását.
2. Kézzel csavarja le belülről ahárom műanyag rögzítőanyát.

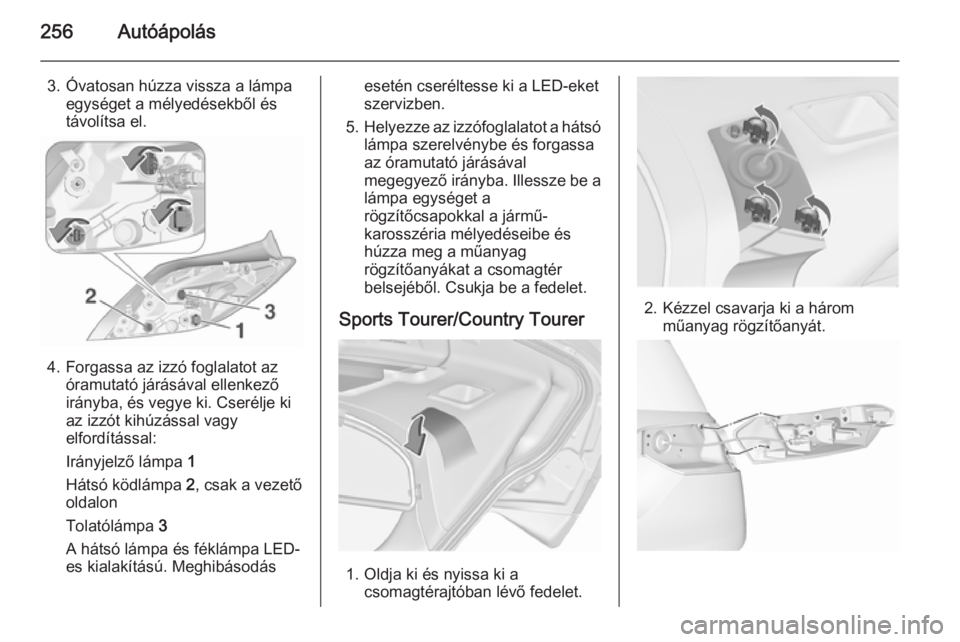

256Autóápolás
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót kihúzással vagy
elfordítással:
Irányjelző lámpa 1
Hátsó ködlámpa 2, csak a vezető
oldalon
Tolatólámpa 3
A hátsó lámpa és féklámpa LED-
es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Csukja be a fedelet.
Sports Tourer/Country Tourer
1. Oldja ki és nyissa ki a csomagtérajtóban lévő fedelet.
2. Kézzel csavarja ki a háromműanyag rögzítőanyát.

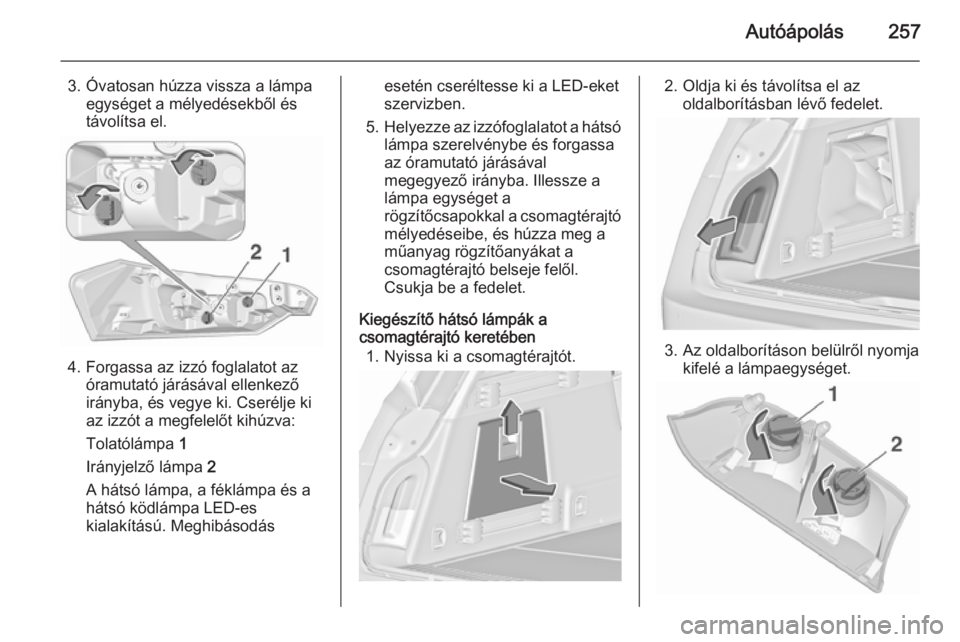

Autóápolás257
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Tolatólámpa 1
Irányjelző lámpa 2
A hátsó lámpa, a féklámpa és a
hátsó ködlámpa LED-es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze a lámpa egységet a
rögzítőcsapokkal a csomagtérajtó mélyedéseibe, és húzza meg a
műanyag rögzítőanyákat a
csomagtérajtó belseje felől.
Csukja be a fedelet.
Kiegészítő hátsó lámpák a
csomagtérajtó keretében
1. Nyissa ki a csomagtérajtót.2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az oldalborításon belülről nyomja kifelé a lámpaegységet.

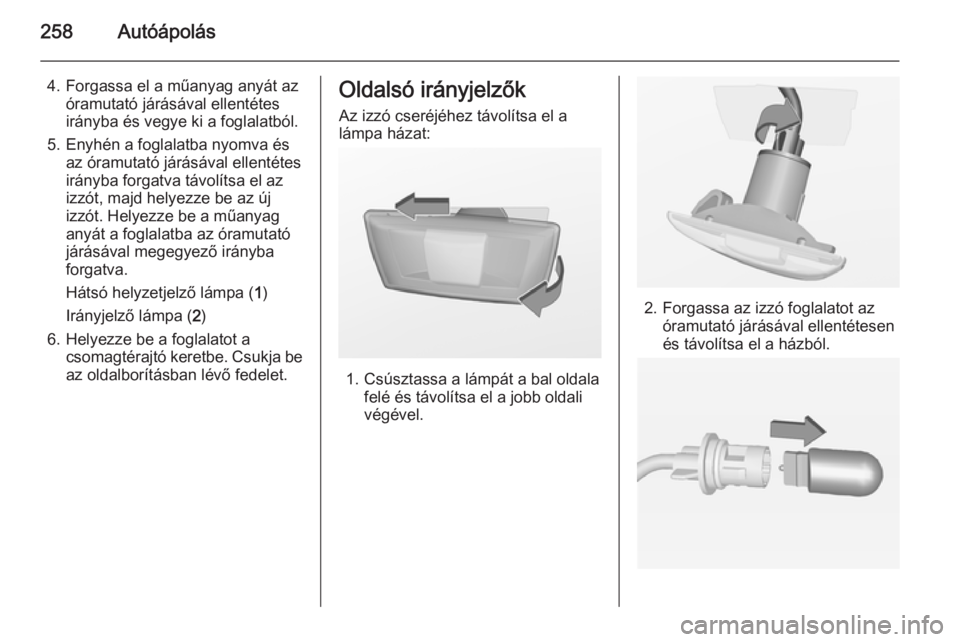

258Autóápolás
4. Forgassa el a műanyag anyát azóramutató járásával ellentétes
irányba és vegye ki a foglalatból.
5. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót. Helyezze be a műanyag
anyát a foglalatba az óramutató
járásával megegyező irányba
forgatva.
Hátsó helyzetjelző lámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be a foglalatot a csomagtérajtó keretbe. Csukja be
az oldalborításban lévő fedelet.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.

Autóápolás259
3. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a lámpatestbe, nyomja oldalra és
akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.

260Autóápolás
Csomagtér-világítás
1. Csavarhúzóval emelje ki alámpatestet.
2. A rugós érintkező felé nyomvaemelje ki az izzót.
3. Helyezze be az új izzót.
4. Helyezze vissza a lámpatestet.
Műszerfal-világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében
■ balkormányos járművekben az utastérben a tárolórekesz mögött,
illetve jobbkormányos
gépkocsiknál a kesztyűtartó mögött
■ a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.

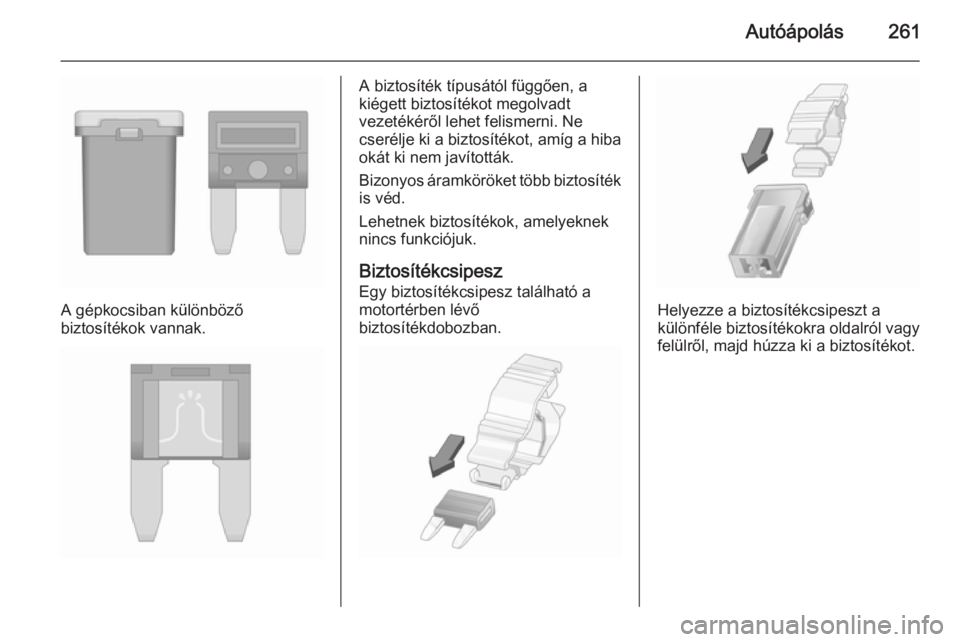

Autóápolás261
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

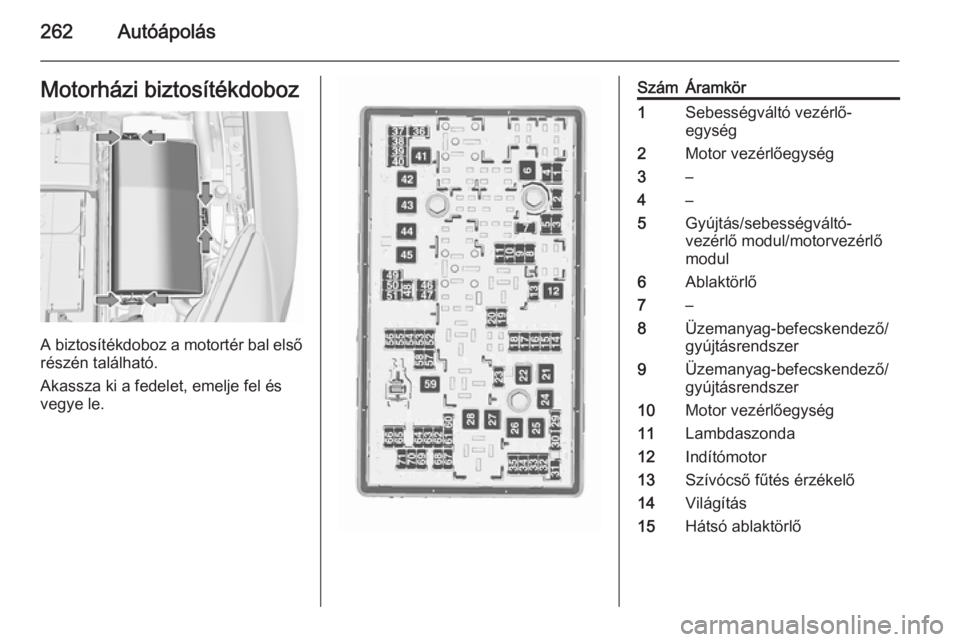

262AutóápolásMotorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Akassza ki a fedelet, emelje fel és
vegye le.
SzámÁramkör1Sebességváltó vezérlő‐
egység2Motor vezérlőegység3–4–5Gyújtás/sebességváltó-
vezérlő modul/motorvezérlő
modul6Ablaktörlő7–8Üzemanyag-befecskendező/
gyújtásrendszer9Üzemanyag-befecskendező/
gyújtásrendszer10Motor vezérlőegység11Lambdaszonda12Indítómotor13Szívócső fűtés érzékelő14Világítás15Hátsó ablaktörlő
