Page 217 of 351

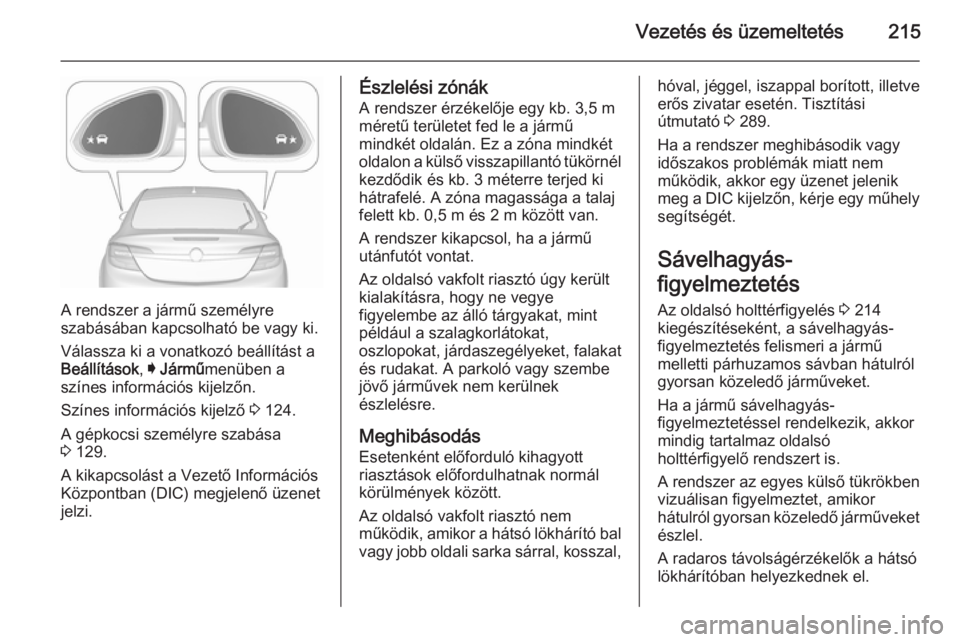

Vezetés és üzemeltetés215
A rendszer a jármű személyre
szabásában kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 124.
A gépkocsi személyre szabása
3 129.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Észlelési zónák
A rendszer érzékelője egy kb. 3,5 m
méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 289.
Ha a rendszer meghibásodik vagy
időszakos problémák miatt nem
működik, akkor egy üzenet jelenik
meg a DIC kijelzőn, kérje egy műhely segítségét.
Sávelhagyás-
figyelmeztetés Az oldalsó holttérfigyelés 3 214
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
Ha a jármű sávelhagyás-
figyelmeztetéssel rendelkezik, akkor
mindig tartalmaz oldalsó
holttérfigyelő rendszert is.
A rendszer az egyes külső tükrökben vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket
észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.
Page 218 of 351

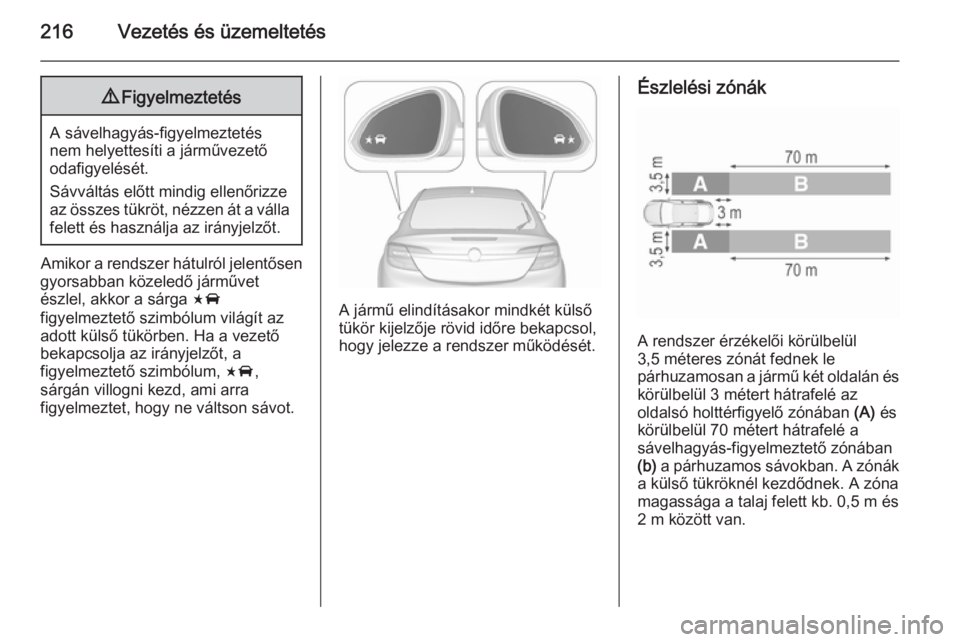

216Vezetés és üzemeltetés9Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, F,
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Észlelési zónák
A rendszer érzékelői körülbelül
3,5 méteres zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 métert hátrafelé az
oldalsó holttérfigyelő zónában (A) és
körülbelül 70 métert hátrafelé a sávelhagyás-figyelmeztető zónában
(b) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.
Page 219 of 351

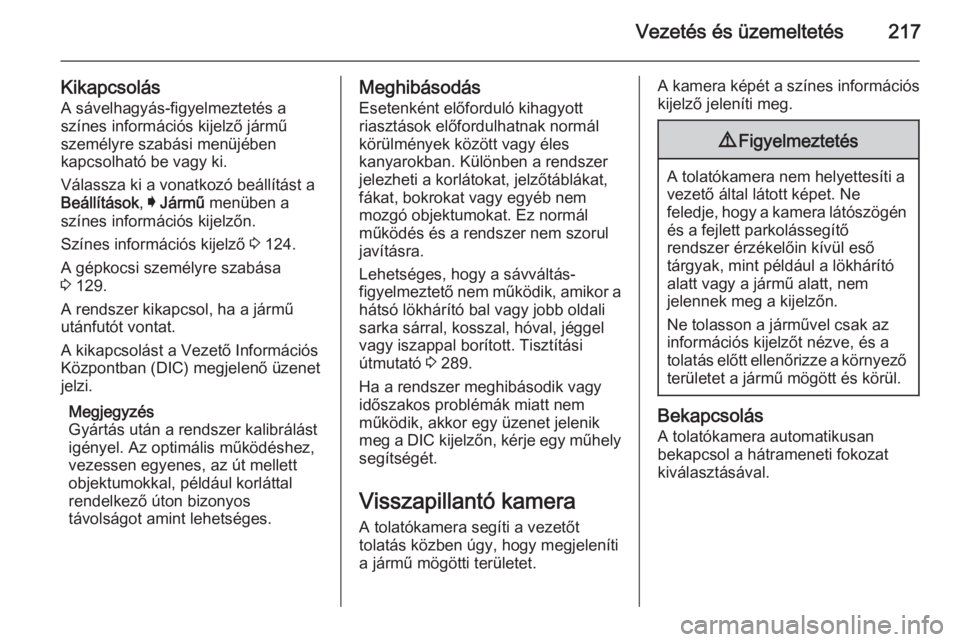

Vezetés és üzemeltetés217
KikapcsolásA sávelhagyás-figyelmeztetés a
színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 124.
A gépkocsi személyre szabása
3 129.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális működéshez,
vezessen egyenes, az út mellett
objektumokkal, például korláttal
rendelkező úton bizonyos
távolságot amint lehetséges.Meghibásodás
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. Különben a rendszer
jelezheti a korlátokat, jelzőtáblákat,
fákat, bokrokat vagy egyéb nem
mozgó objektumokat. Ez normál
működés és a rendszer nem szorul
javításra.
Lehetséges, hogy a sávváltás-
figyelmeztető nem működik, amikor a hátsó lökhárító bal vagy jobb oldali
sarka sárral, kosszal, hóval, jéggel
vagy iszappal borított. Tisztítási
útmutató 3 289.
Ha a rendszer meghibásodik vagy
időszakos problémák miatt nem
működik, akkor egy üzenet jelenik
meg a DIC kijelzőn, kérje egy műhely segítségét.
Visszapillantó kamera A tolatókamera segíti a vezetőt
tolatás közben úgy, hogy megjeleníti
a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Page 220 of 351
218Vezetés és üzemeltetés
Működés
A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.
A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció a színes információs kijelző
jármű személyre szabási menüjében
kapcsolható ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 124.
A gépkocsi személyre szabása
3 129.
Page 221 of 351

Vezetés és üzemeltetés219
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
KikapcsolásA kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera a színes információs
kijelző jármű személyre szabási
menüjében kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 124.
A gépkocsi személyre szabása
3 129.Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ A környezet sötét.
■ A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
■ Jég, hó, sár vagy bármi más elfedi a kamera lencséjét. Tisztítsa meg
az objektívet, öblítse le vízzel, és
törölje át száraz ruhával.
■ A csomagtérajtó nincs megfelelően
lezárva.
■ A jármű utánfutót vontat.
■ A jármű egy hátsó ütközést szenvedett el.
■ Szélsőséges hőmérsékleti változások történnek.Hátsó keresztforgalom-
figyelő
A tolatókamera 3 217 mellett,
tolatáskor a hátsó keresztforgalom-
figyelő figyelmeztet a keresztirányú
forgalomra a bal vagy jobb oldalon.
Amikor keresztirányú forgalmat észlel és be van kapcsolva a tolatókamera,
akkor egy figyelmeztető háromszög
jelenik meg egy irányjelző nyíllal K
a színes információs kijelzőn,
megmutatva a keresztirányú
forgalom irányát. Továbbá,
három hangjelzés hallható az adott
oldali hangszóróból.
Page 222 of 351

220Vezetés és üzemeltetés
A radaros távolságérzékelők a hátsó
lökhárító oldalán helyezkednek el.9 Figyelmeztetés
A hátsó keresztforgalom-figyelő
nem helyettesíti a járművezető
figyelmét. Ne feledje, hogy az
érzékelők látóterén kívül, például
a lökhárító vagy a jármű alatt
elhelyezkedő tárgyak nem
jelennek meg.
A gyalogosok, gyermekek vagy
állatok nem észlelhetők.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A hátsó keresztforgalom-figyelő
automatikusan kapcsol be a
tolatókamerával együtt a hátrameneti
sebességfokozat kapcsolásakor.
Észlelési zónák
A rendszer érzékelői körülbelül
20 méteres zónát fed le a jármű
mögött a bal és jobb oldalon.
Kikapcsolás A hátsó keresztforgalom-figyelő a
hátsó tolatókamerával együtt kapcsol ki egy bizonyos előremeneti
sebesség túllépésekor vagy ha a
hátrameneti sebességfokozat
körülbelül 10 másodpercig nincs
kapcsolva.
A hátsó keresztforgalom-figyelés a
színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 124.
A gépkocsi személyre szabása
3 129.
Meghibásodás Előfordulhat, hogy a rendszer nem
működik, amikor:
■ Jég, hó, sár vagy bármi más borítja
az érzékelőket.
■ A jármű utánfutót vontat.
■ A jármű egy hátsó ütközést szenvedett el.
■ Szélsőséges hőmérsékleti változások történnek.
Page 223 of 351

Vezetés és üzemeltetés221Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban
(DIC).
A következő jelzőtáblákat észleli a
rendszer:
Sebességkorlátozás és előzni tilos
jelzés ■ sebességkorlátozás
■ előzni tilos
■ sebességkorlátozás vége
■ előzni tilos végeKRESZ-táblák
Az alábbiak kezdete és vége:
■ autópályák
■ Autópályák
■ játszóutcákHozzáadott jelzések ■ kiegészítő táblák a KRESZ- táblákhoz
■ utánfutó vontatás korlátozása
■ vontatóra vonatkozó korlátozások
■ nedves út
■ jeges út
■ irány jelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a DIC kijelzőn jelennek
meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.
A kijelzőn több jel jeleníthető meg.
A felkiáltójel egy kereten azt jelzi,
hogy a rendszer egy olyan jelet is
észlelt, melyet nem tud azonosítani.
A rendszer 200 km/h sebességig
terjedően aktív a fényviszonyoktól
függően. Éjszaka a rendszer
160 km/h sebességig működik.
Amint a sebesség 55 km/óra alá esik,
akkor a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, például amikor
lakott területre ér. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.
Page 224 of 351
222Vezetés és üzemeltetés
Jelzések megjelenítéseA közlekedési jelzőtáblák a DIC
közlekedési jelzőtábla-felismerés
oldalán jelennek meg.
Az alapszintű kijelzőn, válassza ki a
Beállítások X lehetőséget a
MENU lehetőség megnyomásával,
és válassza ki a Közlekedési
jelzőtábla-felismerés elemet az
irányjelző kar beállító gyűrűjével
3 116.
A középszintű és felsőszintű kijelzőn
válassza az Info menüt a jobb oldali
kormánykerék gombokkal és nyomja
meg a P gombot a Közlekedési
jelzőtábla felismerés kiválasztásához
3 116.
Ha a vezető információs központban
egy másik oldalt választottak ki, majd
újra a Traffic sign detection
(Közlekedési jelzőtábla felismerés)
oldal kerül kiválasztásra, az utoljára
felismert jelzőtábla jelenik meg.
Riasztási funkció
Ha aktiválták, akkor a
sebességkorlátozások és az előzni
tilos táblák felugró jelzésekként
jelennek meg a DIC kijelzőn.
