2015.5 OPEL INSIGNIA Kezelési útmutató (in Hungarian)

Tárolás79
Húzza ki a fedelet az oldalsó
vezetősínekből.
Fedél beillesztése
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.
Sports Tourer/Country Tourer
Fedél lezárása
A fogantyú segítségével húzza
hátrafelé a csomagtérfedelet, amíg
az rögzül az oldalsó reteszekben.
Fedél felnyitása
Nyomja le a csomagtérfedél végén
lévő fogantyút. Magától felcsévélődik.
Fedél eltávolítása
Nyissa ki a csomagtérfedelet.
Húzza fel a jobb oldalon lévő
kioldókart és tartsa így. Emelje meg a csomagtérfedelet először a jobb
oldalán, majd vegye ki a tartókból.
Az eltávolított csomagtérfedél
eltehető a csomagtér padlója alá
3 84.
Fedél beszerelése
Helyezze be a csomagtérfedél bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérfedél jobb oldalát a tartóba, majd rögzítse.

80Tárolás
Takaró a csomagtérajtón
A csomagtér teljes lefedéséhez
szerelje be a sötétítőt a négy
rögzítőpontra a csomagtérajtó
belsején.
Hátsó padlórekesz-fedél
Csúsztatható padlóborítás
(FlexFloor)
A csomagtér kényelmes
beállításához a padlóborítás
kihúzható.
Padlóborítás kihúzása
■ Emelje fel kissé a padlót a fogantyúnál, hogy a tekercsrugók
mindkét oldalon kiugorjanak.
■ Nyomja meg a fogantyú alatti
gombot, és húzza ki a
padlóborítást, amíg bereteszelődik.
Rakodjon a padlóra ebben az
állásban.
Visszacsúsztatás a csomagtérbe ■ Nyomja meg a fogantyú alatti gombot, és csúsztassa be a
padlóborítást, amíg bereteszelődik
végállásba.
Amíg a padlóborítás meg van
terhelve, hagyja kiemelt állásban.
Padlóborítás visszahelyezése
eredeti helyzetébe, kirakodás után
■ Emelje fel kissé a padlóborítást. Fordítsa a fogantyút előre (1) és
nyomja le a tekercsrugót mindegyik oldalon kézzel (2). Mindkét rugónak
be kell pattannia a helyére.
■ Engedje le a padlóborítást (3).
A kihúzott padlófedél legfeljebb
120 kg tömeggel terhelhető. A
padlófedélen egy figyelmeztető
címke látható.

Tárolás81
A tárgyakat rögzítse hevederekkel a
rögzítőszemekhez 3 81. Rakodási
tanácsok 3 88.9 Figyelmeztetés
Ne rakodjon be vagy ki a
csúsztatható padlófedél
használatával, amikor a jármű
emelkedőn parkol, mert a
padlófedél ellenőrizhetetlenül a
véghelyzetekbe csúszhat.
A padlóburkolatot csak akkor
emelje fel vagy le, amikor nincs
terhelve. Sérülésveszély.
Ha ki akarja venni a pótkereket vagy
a gumiabroncs javító készletet,
emelje padlóborítást, és erősítse a
rögzítő hevedert a csomagtérajtó
nyílás felső szegélyéhez. A
padlóborítást csak terheletlenül
emelje fel és rögzítse.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet
A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek
■ hálós zsebek
■ kampók
■ tárolódoboz
■ hevederkészlet
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.

82Tárolás
Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Az eltávolításhoz,
fordítsa lefelé a fogólapot és vegye ki a sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.

Tárolás83

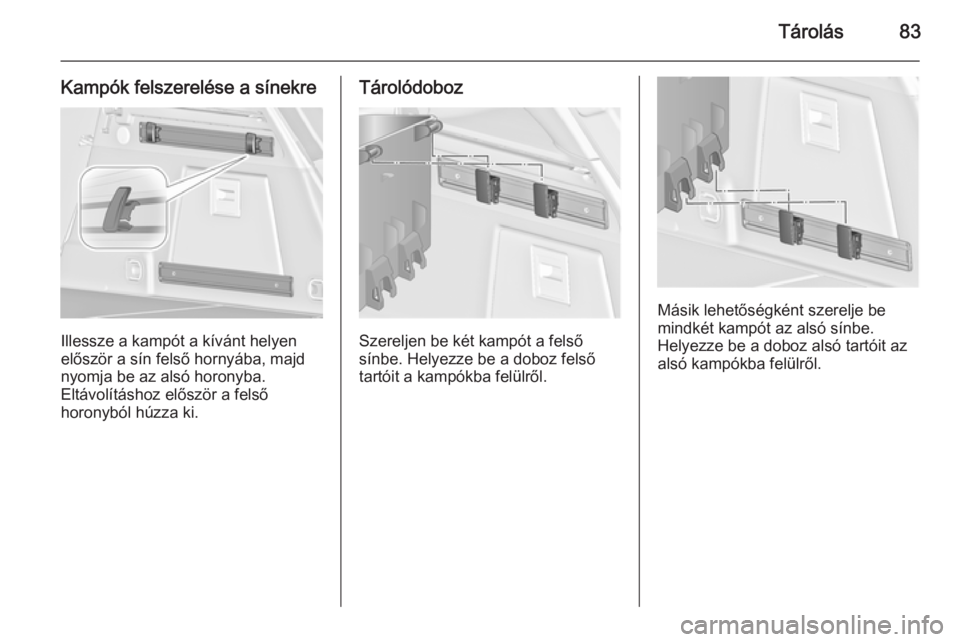

Kampók felszerelése a sínekre
Illessze a kampót a kívánt helyen
először a sín felső hornyába, majd nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.
Tárolódoboz
Szereljen be két kampót a felső
sínbe. Helyezze be a doboz felső
tartóit a kampókba felülről.
Másik lehetőségként szerelje be
mindkét kampót az alsó sínbe.
Helyezze be a doboz alsó tartóit az
alsó kampókba felülről.

84Tárolás
Hevederkészlet
Helyezze a hevederkészlet
adaptereit egy sínbe. Gondoskodjon
róla, hogy a heveder ne csavarodjon
meg.
A hevederkészlet két zárral nyitható.
A hevedert meg lehet feszíteni.
Biztonsági hálóKét különböző biztonsági háló
szerelhető az első vagy a hátsó
ülések mögé.
A biztonsági háló mögött nem szabad utasokat szállítani.
Biztonsági háló az első ülések
mögött
Nyomja le a hátsó ülések fejtámláit és hajtsa le a háttámlákat 3 76.
Első szerelőnyílások a
tetőkeretben:akassza be a háló rúdját az egyik oldalon, nyomja össze arudat és akassza be a másik oldalon.
Akassza be a kisebb hevederek
kampóit a lehajtott hátsó üléstámlák
hátuljában lévő Top-Tether
rögzítőszemekbe.
Akassza be a szélesebb hevederek kampóit a hátsó üléstámlák
zárszerkezeteibe.

Tárolás85
Biztonsági háló kazetta a hátsóülések mögött
Húzza ki a hálót a kazettából, és
akassza be a háló rúdját a
tetőkeretben lévő hátsó
szerelőnyílásba az egyik oldalon.
Nyomja össze a rudat és akassza be
a másik oldalon.
A kazetta eltávolítása
Göngyölítse fel a biztonsági hálót.
Vegye ki a csomagtérfedelet 3 78.
Kioldáshoz kissé forgassa el a
kazettát hátrafelé és vegye ki a
reteszekből felfelé.
A kazetta behelyezése
Vegye ki a csomagtérfedelet.Helyezze be a kazettát a reteszekbe
a bal és a jobb oldalon.
Behelyezéskor ügyeljen az L (bal
oldal) és R (jobb oldal) jelekre.
Záráshoz forgassa kissé előre a
kazettát.
A biztonsági hálók és a
csomagtérfedél tárolása
A hátsó biztonsági háló kazetta a
csomagtérfedéllel és a feltekert
biztonsági hálóval együtt
elhelyezhető a csomagtérpadló alatt.

86Tárolás
A fogantyú meghúzásával nyissa ki acsomagtérpadlót. Hajtsa össze és
helyezze a padlót a hátsó ülések
mögé.
Tegye a csomagtérfedelet a
padlómélyedésbe a felső részével
lefelé úgy, hogy a kioldókar a jobb
első sarokba kerüljön.
Elakadásjelző háromszög 5 ajtós ferdehátú/4 ajtóslépcsőshátú
Tartsa az elakadásjelző háromszöget
a csomagtér jobb oldalán lévő szalag
mögötti helyen.
Sports Tourer/Country Tourer
Tartsa az elakadásjelző háromszöget
a csomagtérajtó belső oldalán lévő
szalagok mögötti mélyedésben.
