2015.5 OPEL INSIGNIA Kezelési útmutató (in Hungarian)

Autóápolás279

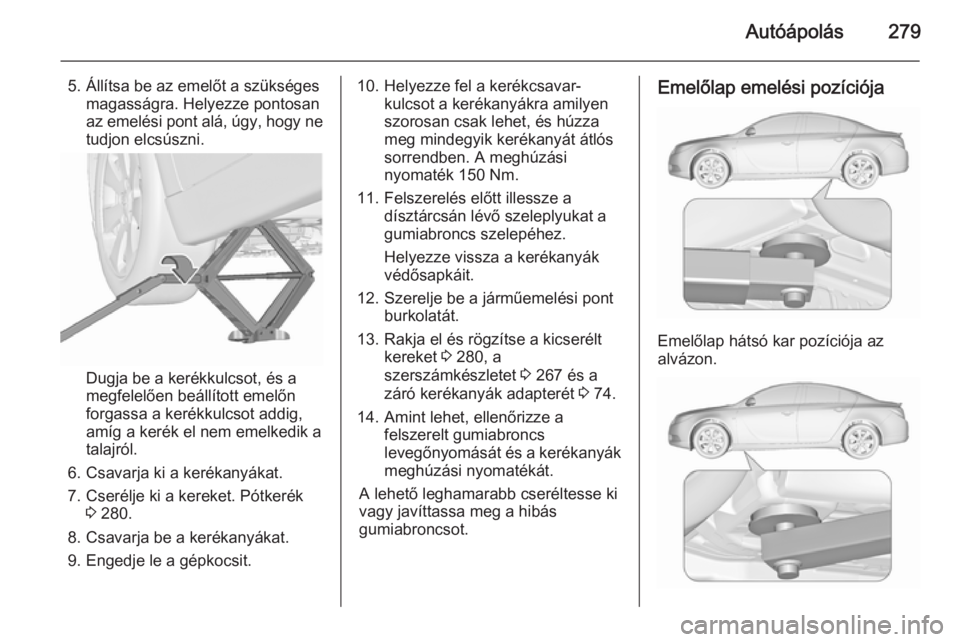

5. Állítsa be az emelőt a szükségesmagasságra. Helyezze pontosan
az emelési pont alá, úgy, hogy ne
tudjon elcsúszni.
Dugja be a kerékkulcsot, és a
megfelelően beállított emelőn
forgassa a kerékkulcsot addig,
amíg a kerék el nem emelkedik a
talajról.
6. Csavarja ki a kerékanyákat.
7. Cserélje ki a kereket. Pótkerék 3 280.
8. Csavarja be a kerékanyákat.
9. Engedje le a gépkocsit.
10. Helyezze fel a kerékcsavar- kulcsot a kerékanyákra amilyen
szorosan csak lehet, és húzza
meg mindegyik kerékanyát átlós
sorrendben. A meghúzási
nyomaték 150 Nm.
11. Felszerelés előtt illessze a dísztárcsán lévő szeleplyukat a
gumiabroncs szelepéhez.
Helyezze vissza a kerékanyák védősapkáit.
12. Szerelje be a járműemelési pont burkolatát.
13. Rakja el és rögzítse a kicserélt kereket 3 280, a
szerszámkészletet 3 267 és a
záró kerékanyák adapterét 3 74.
14. Amint lehet, ellenőrizze a felszerelt gumiabroncs
levegőnyomását és a kerékanyák
meghúzási nyomatékát.
A lehető leghamarabb cseréltesse ki
vagy javíttassa meg a hibás
gumiabroncsot.Emelőlap emelési pozíciója
Emelőlap hátsó kar pozíciója az
alvázon.

280Autóápolás
Emelőlap első kar pozíciója az
alvázon.
Pótkerék
Bizonyos gépkocsik pótkerék helyett
gumiabroncs-javítókészlettel vannak
felszerelve.
Ha olyan pótkereket szerel fel, ami
eltér a többi keréktől, akkor ez a kerék
szükségpótkeréknek minősülhet és a
megfelelő sebességkorlátozások
érvényesek még ha ezt címke nem is jelzi. Forduljon segítségért egy
szervizhez a vonatkozó
sebességkorlátozást illetően.
A pótkeréknek acél keréktárcsája
van.Figyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellé
felszerelt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.

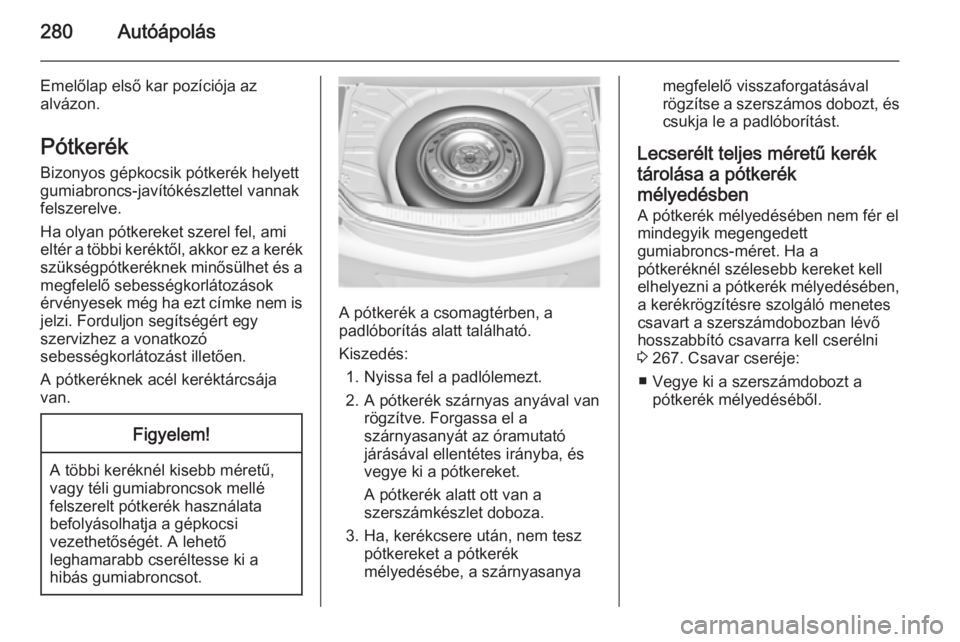

A pótkerék a csomagtérben, a
padlóborítás alatt található.
Kiszedés: 1. Nyissa fel a padlólemezt.
2. A pótkerék szárnyas anyával van rögzítve. Forgassa el a
szárnyasanyát az óramutató
járásával ellentétes irányba, és
vegye ki a pótkereket.
A pótkerék alatt ott van a
szerszámkészlet doboza.
3. Ha, kerékcsere után, nem tesz pótkereket a pótkerék
mélyedésébe, a szárnyasanya
megfelelő visszaforgatásával
rögzítse a szerszámos dobozt, és
csukja le a padlóborítást.
Lecserélt teljes méretű kerék
tárolása a pótkerék
mélyedésben A pótkerék mélyedésében nem fér el
mindegyik megengedett
gumiabroncs-méret. Ha a
pótkeréknél szélesebb kereket kell
elhelyezni a pótkerék mélyedésében, a kerékrögzítésre szolgáló menetes
csavart a szerszámdobozban lévő
hosszabbító csavarra kell cserélni
3 267. Csavar cseréje:
■ Vegye ki a szerszámdobozt a pótkerék mélyedéséből.

Autóápolás281
■ Helyezze be a kerékanyakulcshatszöges végét, ügyelve arra,
hogy biztosan üljön a csavaron.
■ A csavar meglazításához forgassa a kerékanyakulcsot az óramutató
járásával ellenkező irányba. Vegye
ki a csavart.
■ Fogja a szerszámkészletben található hosszabbító csavart
3 267, és hajtsa be kerékanya
imbuszkulccsal kézi
meghúzásnyira.■ A szerszámosdobozt és a sérült kereket, külső felével felfelé, tegye
a pótkerék mélyedésébe, és
rögzítse a csavaron lévő
szárnyasanyát az óramutató
járásával megegyező irányba
forgatva.
A padlóborítás ráhelyezhető a kilógó
kerékre.
Amikor defektes kerék javítása után
visszateszi a pótkereket a
mélyedésbe, használja ismét a rövid
menetes csavart. A csavart ugyanígy
cserélje ki.
9 Figyelmeztetés
A csomagtérben elhelyezett
gépkocsiemelő, kerék vagy más
felszerelés sérülést okozhat, ha
nincs megfelelően rögzítve.
Hirtelen fékezés vagy ütközés
esetén az elszabadult tárgyak
nekiütközhetnek valakinek.
A kereket, emelőt és
szerszámokat mindig az eredeti
tárolási helyén tartsa, és rögzítse
le.
Szükségpótkerék
Figyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellé
felszerelt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.

282Autóápolás
Ne szereljen egynél több
szükségpótkereket a gépkocsira. Ne
közlekedjen 80 km/h sebességnél
gyorsabban. A kanyarokat lassan
vegye be. Ne használja huzamosabb ideig a szükségpótkereket.
Ha az Ön járművének hátsó kereke egy másik jármű vontatása közben
leereszt, szerelje a
szükségpótkereket előre, és a teljes
méretű gumiabroncsot hátra.
Hólánc 3 273.
Kötött forgásirányú
gumiabroncsok A kötött forgásirányú
gumiabroncsokat a forgás irányának
megfelelően szerelje fel. A
forgásirányt a gumiabroncs oldalfalán
lévő jel (pl. egy nyíl) mutatja.A forgásiránnyal ellentétesen
felszerelt gumiabroncsokra az
alábbiak vonatkoznak:
■ A vezethetőség megváltozhat. A lehető leghamarabb cseréltesse ki
vagy javíttassa meg a hibás
gumiabroncsot.
■ Vezessen óvatosan, különösen esős vagy havas időben.Segédindítás
Bikázás
Ne indítson gyorstöltővel.
A segédindító kábel segítségével egy másik jármű akkumulátoráról
beindíthatja a lemerült
járműakkumulátorú jármű motorját.9 Figyelmeztetés
Különösen nagy óvatossággal
járjon el segédindító kábellel
történő indításkor. A
következőktől történő bárminemű
eltérés az akkumulátor
felrobbanásából adódó
sérülésekhez, valamint mindkét
gépkocsi elektromos
berendezéseinek
meghibásodásához vezethet.
9 Figyelmeztetés
Kerülje az akkumulátorsav
szembe, szövetekre és fényezett
felületekre való jutását. A folyadék

Autóápolás283kénsavat tartalmaz, amely
közvetlen érintkezés esetén
sérülést és károsodást okozhat.
■ Soha ne tegye ki a jármű akkumulátorát szikra vagy nyílt
láng hatásának.
■ A lemerült járműakkumulátor már 0 °C körüli hőmérsékleten
megfagyhat. A segédindító kábelek
csatlakoztatása előtt olvassza fel a
fagyott akkumulátort.
■ Az akkumulátor kezelése során viseljen védőszemüveget és
védőruhát.
■ Csak azonos feszültségű (12 voltos) segédakkumulátort
használjon. A segédakkumulátor
kapacitása (Ah) ne legyen
lényegesen kisebb a jármű lemerült akkumulátoráénál.
■ A segédindító kábel csatlakozói legyenek szigeteltek, és a kábel
keresztmetszete legyen legalább
16 mm 2
(dízelüzemű motor esetén
25 mm 2
).
■ Ne csatlakoztassa le a lemerült
járműakkumulátort a jármű
elektromos rendszeréről.
■ Kapcsolja ki a felesleges fogyasztókat.
■ Az indítás során ne hajoljon a jármű
akkumulátora fölé.
■ A két kábel csatlakozói ne érintsék egymást.
■ A két gépkocsi ne kerüljön érintkezésbe egymással a
segédindítási művelet alatt.
■ Húzza be a rögzítőféket, a sebességváltót tegye üres állásba,
az automata sebességváltót pedig
P állásba.
■ Ha fedél található a
járműakkumulátor felett, akkor a
járműakkumulátor töltéséhez vagy
a segédakkumulátorral történő
indításhoz távolítsa el azt. Emelje
fel hátul és akassza ki elöl a fedelet.
■ Nyissa ki mindkét jármű akkumulátorának pozitív saruvédősapkáját.

284Autóápolás
A kábelek csatlakoztatásának
sorrendje:
1. Csatlakoztassa a piros kábelt a segédindítást biztosító
akkumulátor pozitív sarujára.
2. Csatlakoztassa a piros kábel másik végét a lemerült
akkumulátor pozitív sarujára.
3. Csatlakoztassa a fekete kábelt a segédindítást biztosító
akkumulátor negatív sarujára.
4. Csatlakoztassa a fekete kábel másik végét egy földelési pontra a
gépkocsin, mint például a
motorblokk vagy a
motorfelfüggesztés egy csavarja.
A kábelt csatlakoztassa a lemerült
akkumulátortól olyan messze,
amennyire csak lehet, de
legalább 60 cm-re.
Úgy helyezze el a kábeleket, hogy
azok ne érhessenek hozzá a
motortérben lévő forgó
alkatrészekhez.
A motor indítása: 1. Indítsa be a segédindítást biztosító gépkocsi motorját.
2. 5 perc után indítsa be a lemerült akkumulátorú gépkocsi motorját.Az indítási kísérleteket legfeljebb
15 másodpercig végezze,
1 percenként ismételve.
3. Beindulás után ne kösse le a kábeleket, hanem hagyja járni
mindkét motort kb. 3 percig
alapjáraton.4. Kapcsoljon be néhány elektromos
fogyasztót (pl. fényszórók, hátsó
ablakfűtés) a segédindítást
fogadó gépkocsin.
5. A segédindító kábelek eltávolítása pontosan a fentiekkelellentétes sorrendben történjen.

Autóápolás285Vontatás
Gépjármű vontatása
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports Tourer: akassza
ki alul a sapkát és távolítsa el lefelé.
Country Tourer: helyezzen egy
csavarhúzót a fedél alsó szélén lévő
nyílásba. A csavarhúzót óvatosan
lefelé mozdítva akassza ki a fedelet.
A sérülés elkerülése érdekében
ajánlatos egy rongyot helyezni a
csavarhúzó és a keret közé.OPC: illesszen egy csavarhúzót a
fedél felső hajlatának nyílásába. A
csavarhúzót óvatosan lefelé
mozdítva akassza ki a fedelet. A
sérülés elkerülése érdekében
ajánlatos egy rongyot helyezni a
csavarhúzó és a keret közé.
A vonószem a szerszámkészletben
található 3 267.

286Autóápolás
A vonószemet hajtsa be ütközésig,
amíg vízszintes helyzetbe nem kerül.
A vontatókötelet - vagy még inkább a
vonórudat - csatlakoztassa a
vonószemhez.
A vonószem csak a gépkocsi
vontatására, nem pedig kátyúkból
való kihúzásra való.
Kapcsolja be a gyújtást, hogy a
kormányzárat oldja, és hogy a
féklámpákat, a kürtöt, valamint az
ablaktörlőt működtetni tudja.
A sebességváltó üres állásában.
Figyelem!
Vezessen lassan. Kerülje a rángatást. A túlzottan nagy
vonóerő a gépkocsi károsodását
okozhatja.
Álló motornál a kormányzáshoz és a
fékezéshez lényegesen nagyobb
erőkifejtés szükséges.
Zárja be az ablakokat, a szellőzést
kapcsolja belső levegőkeringtetésre,
hogy a vontató gépkocsi
kipufogógáza ne jusson az utastérbe.
Kézi sebességváltóval és
összkerékhajtással rendelkező
gépkocsik: Ha a gépkocsit úgy
vontatják, hogy mind a négy kerék a talajon van, akkor nincsenek a
sebességre és a távolságra
vonatkozó műszaki korlátozások. Ha
csak az egyik tengely van
megemelve, a legnagyobb
megengedett sebesség 50 km/h.
Nincs távolsági korlátozás.
Automata sebességváltóval és
elsőkerék-hajtással rendelkező
gépkocsik: A gépkocsi csak orral
előre vontatható, legfeljebb 80 km/h
sebességgel és legfeljebb 100 km
távolságra. Ettől eltérő esetben, ha a
sebességváltó meghibásodott, akkor csak az első tengely felemelésével
szabad vontatni.
Automata sebességváltóval és
összkerékhajtással rendelkező
gépkocsik: A gépkocsit csak
előremenetben szabad vontatni. Ha a
gépkocsit úgy vontatják, hogy mind a négy kerék a talajon van, akkor a
legnagyobb megengedett sebesség 50 km/h, a legnagyobb megengedett
távolság pedig 50 km. Ha az első tengely meg van emelve, a
legnagyobb megengedett sebesség 50 km/h. Nincs távolsági korlátozás.
Kérjen segítséget egy szerviztől.
Vontatás után csavarja ki a
vonószemet.
