2015.5 OPEL CASCADA Instrukcja obsługi (in Polish)

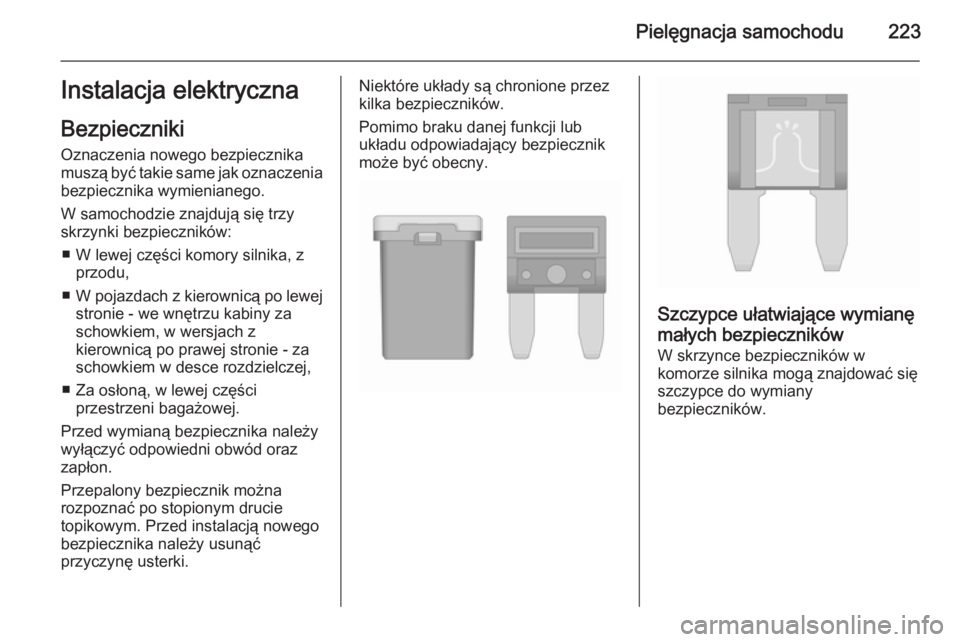

Pielęgnacja samochodu223Instalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ W lewej części komory silnika, z przodu,
■ W pojazdach z kierownicą po lewej
stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ Za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

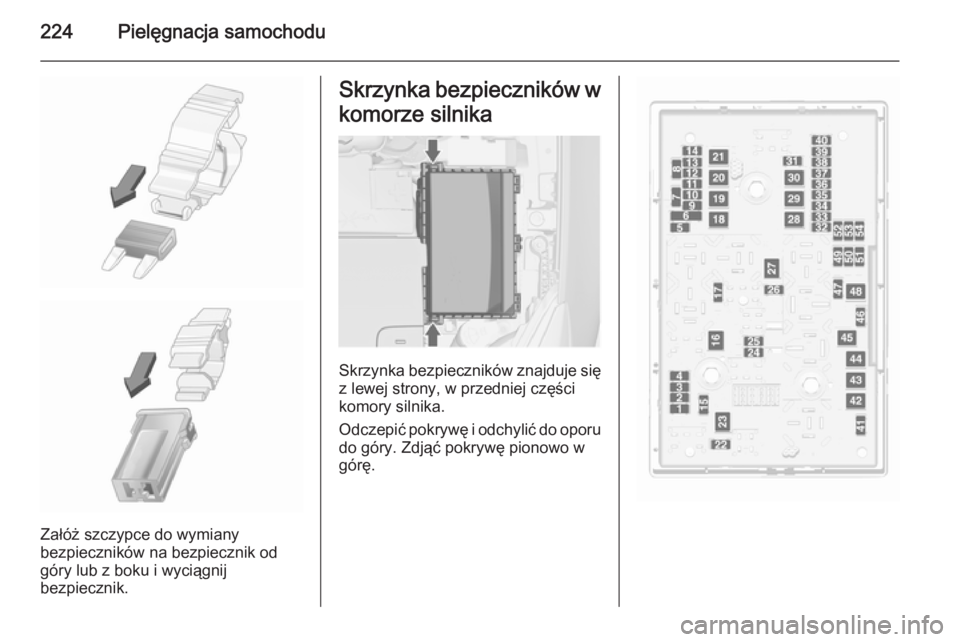

224Pielęgnacja samochodu
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

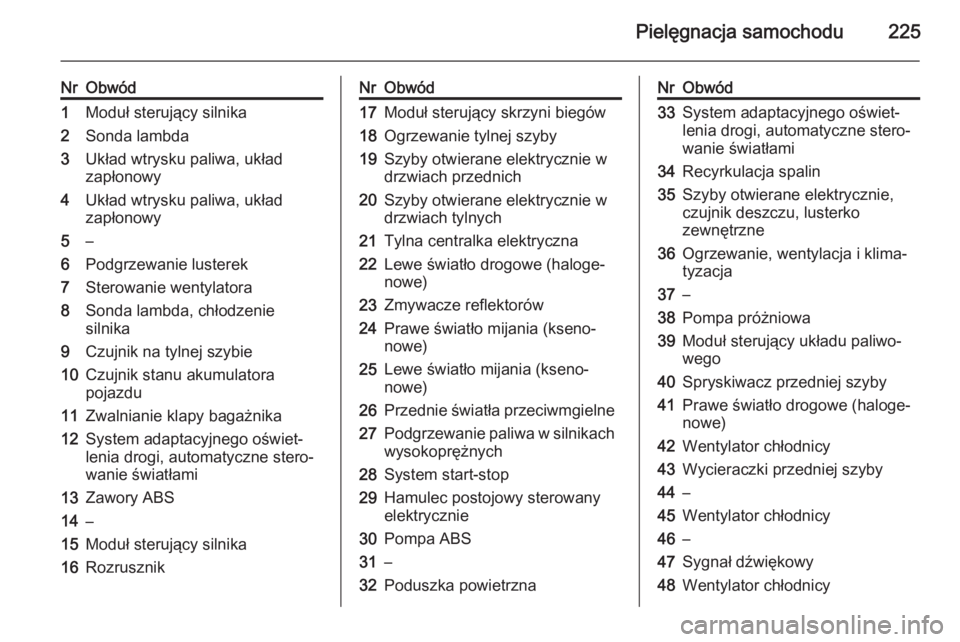

Pielęgnacja samochodu225
NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa, układ
zapłonowy4Układ wtrysku paliwa, układ
zapłonowy5–6Podgrzewanie lusterek7Sterowanie wentylatora8Sonda lambda, chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik stanu akumulatora
pojazdu11Zwalnianie klapy bagażnika12System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami13Zawory ABS14–15Moduł sterujący silnika16RozrusznikNrObwód17Moduł sterujący skrzyni biegów18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna centralka elektryczna22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach
wysokoprężnych28System start-stop29Hamulec postojowy sterowany
elektrycznie30Pompa ABS31–32Poduszka powietrznaNrObwód33System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami34Recyrkulacja spalin35Szyby otwierane elektrycznie,
czujnik deszczu, lusterko
zewnętrzne36Ogrzewanie, wentylacja i klima‐
tyzacja37–38Pompa próżniowa39Moduł sterujący układu paliwo‐
wego40Spryskiwacz przedniej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczki przedniej szyby44–45Wentylator chłodnicy46–47Sygnał dźwiękowy48Wentylator chłodnicy

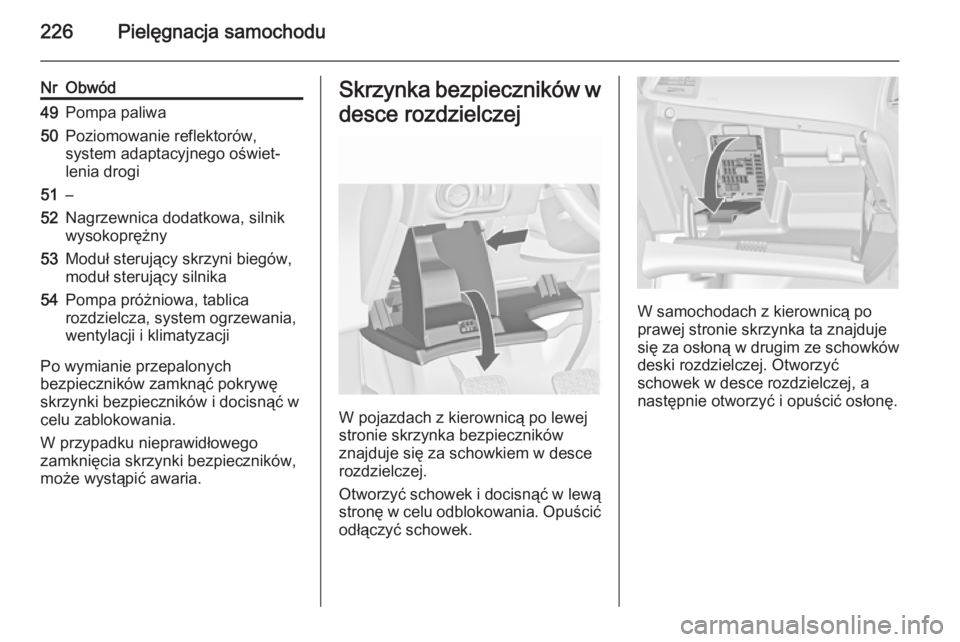

226Pielęgnacja samochodu
NrObwód49Pompa paliwa50Poziomowanie reflektorów,
system adaptacyjnego oświet‐
lenia drogi51–52Nagrzewnica dodatkowa, silnik
wysokoprężny53Moduł sterujący skrzyni biegów,
moduł sterujący silnika54Pompa próżniowa, tablica
rozdzielcza, system ogrzewania,
wentylacji i klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.

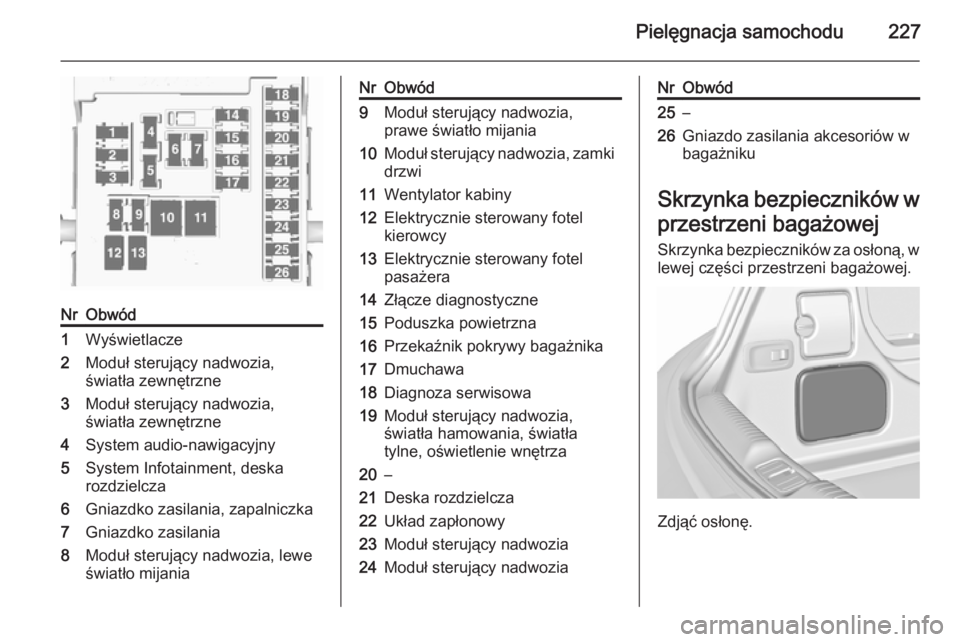

Pielęgnacja samochodu227
NrObwód1Wyświetlacze2Moduł sterujący nadwozia,
światła zewnętrzne3Moduł sterujący nadwozia,
światła zewnętrzne4System audio-nawigacyjny5System Infotainment, deska
rozdzielcza6Gniazdko zasilania, zapalniczka7Gniazdko zasilania8Moduł sterujący nadwozia, lewe
światło mijaniaNrObwód9Moduł sterujący nadwozia,
prawe światło mijania10Moduł sterujący nadwozia, zamki
drzwi11Wentylator kabiny12Elektrycznie sterowany fotel kierowcy13Elektrycznie sterowany fotel
pasażera14Złącze diagnostyczne15Poduszka powietrzna16Przekaźnik pokrywy bagażnika17Dmuchawa18Diagnoza serwisowa19Moduł sterujący nadwozia,
światła hamowania, światła
tylne, oświetlenie wnętrza20–21Deska rozdzielcza22Układ zapłonowy23Moduł sterujący nadwozia24Moduł sterujący nadwoziaNrObwód25–26Gniazdo zasilania akcesoriów w
bagażniku
Skrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w lewej części przestrzeni bagażowej.
Zdjąć osłonę.

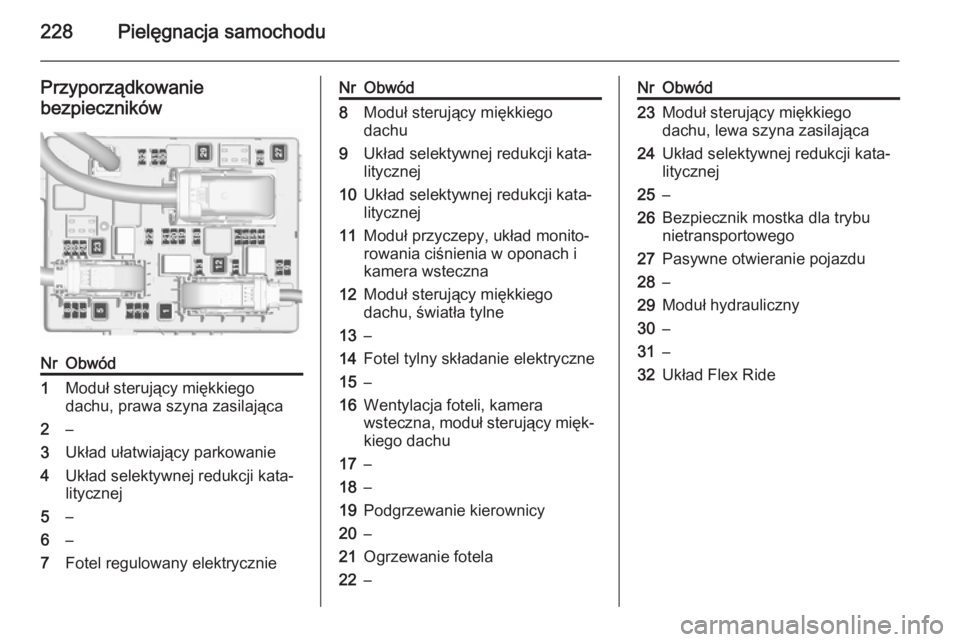

228Pielęgnacja samochodu
Przyporządkowanie
bezpiecznikówNrObwód1Moduł sterujący miękkiego
dachu, prawa szyna zasilająca2–3Układ ułatwiający parkowanie4Układ selektywnej redukcji kata‐
litycznej5–6–7Fotel regulowany elektrycznieNrObwód8Moduł sterujący miękkiego
dachu9Układ selektywnej redukcji kata‐
litycznej10Układ selektywnej redukcji kata‐
litycznej11Moduł przyczepy, układ monito‐
rowania ciśnienia w oponach i
kamera wsteczna12Moduł sterujący miękkiego
dachu, światła tylne13–14Fotel tylny składanie elektryczne15–16Wentylacja foteli, kamera
wsteczna, moduł sterujący mięk‐
kiego dachu17–18–19Podgrzewanie kierownicy20–21Ogrzewanie fotela22–NrObwód23Moduł sterujący miękkiego
dachu, lewa szyna zasilająca24Układ selektywnej redukcji kata‐
litycznej25–26Bezpiecznik mostka dla trybu
nietransportowego27Pasywne otwieranie pojazdu28–29Moduł hydrauliczny30–31–32Układ Flex Ride

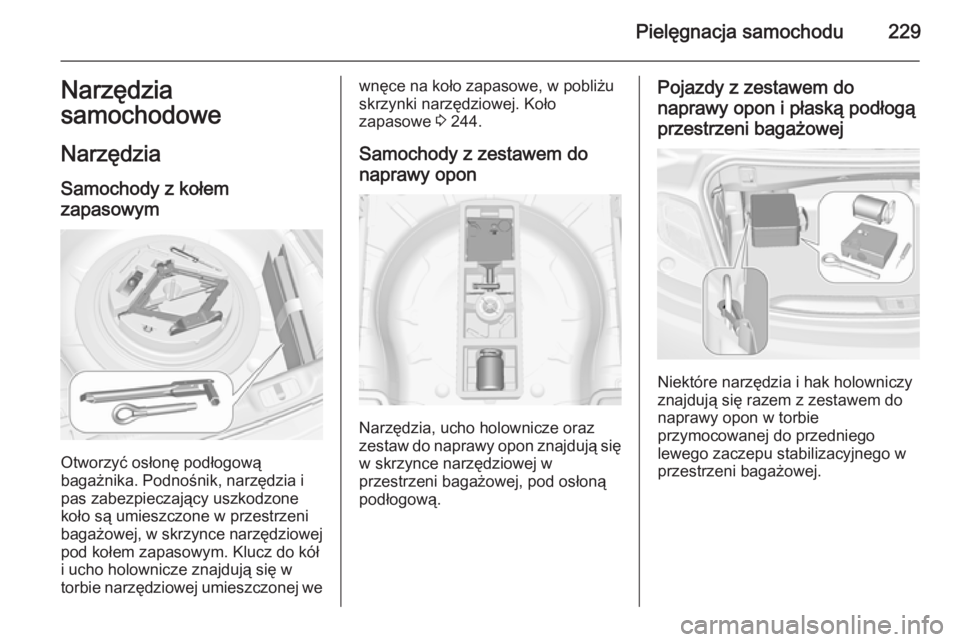

Pielęgnacja samochodu229Narzędzia
samochodowe
Narzędzia Samochody z kołem
zapasowym
Otworzyć osłonę podłogową
bagażnika. Podnośnik, narzędzia i
pas zabezpieczający uszkodzone
koło są umieszczone w przestrzeni
bagażowej, w skrzynce narzędziowej
pod kołem zapasowym. Klucz do kół
i ucho holownicze znajdują się w
torbie narzędziowej umieszczonej we
wnęce na koło zapasowe, w pobliżu
skrzynki narzędziowej. Koło
zapasowe 3 244.
Samochody z zestawem do
naprawy opon
Narzędzia, ucho holownicze oraz
zestaw do naprawy opon znajdują się w skrzynce narzędziowej w
przestrzeni bagażowej, pod osłoną
podłogową.
Pojazdy z zestawem do
naprawy opon i płaską podłogą
przestrzeni bagażowej
Niektóre narzędzia i hak holowniczy
znajdują się razem z zestawem do
naprawy opon w torbie
przymocowanej do przedniego
lewego zaczepu stabilizacyjnego w
przestrzeni bagażowej.

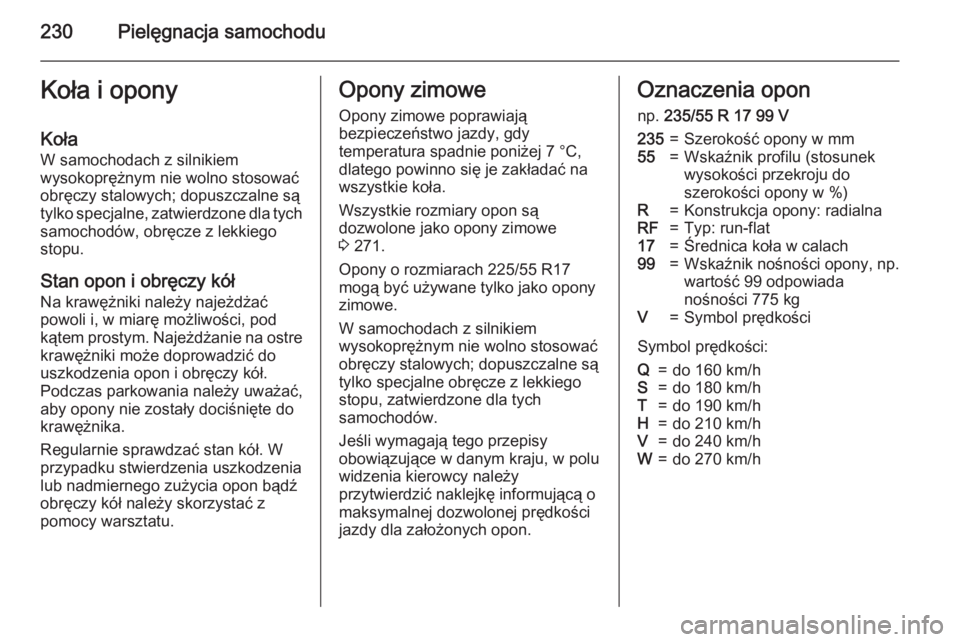

230Pielęgnacja samochoduKoła i opony
Koła W samochodach z silnikiem
wysokoprężnym nie wolno stosować obręczy stalowych; dopuszczalne są
tylko specjalne, zatwierdzone dla tych
samochodów, obręcze z lekkiego
stopu.
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są dozwolone jako opony zimowe
3 271.
Opony o rozmiarach 225/55 R17
mogą być używane tylko jako opony
zimowe.
W samochodach z silnikiem
wysokoprężnym nie wolno stosować
obręczy stalowych; dopuszczalne są tylko specjalne obręcze z lekkiego
stopu, zatwierdzone dla tych
samochodów.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.Oznaczenia opon
np. 235/55 R 17 99 V235=Szerokość opony w mm55=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat17=Średnica koła w calach99=Wskaźnik nośności opony, np. wartość 99 odpowiada
nośności 775 kgV=Symbol prędkości
Symbol prędkości:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
