2015.5 OPEL CASCADA Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy103

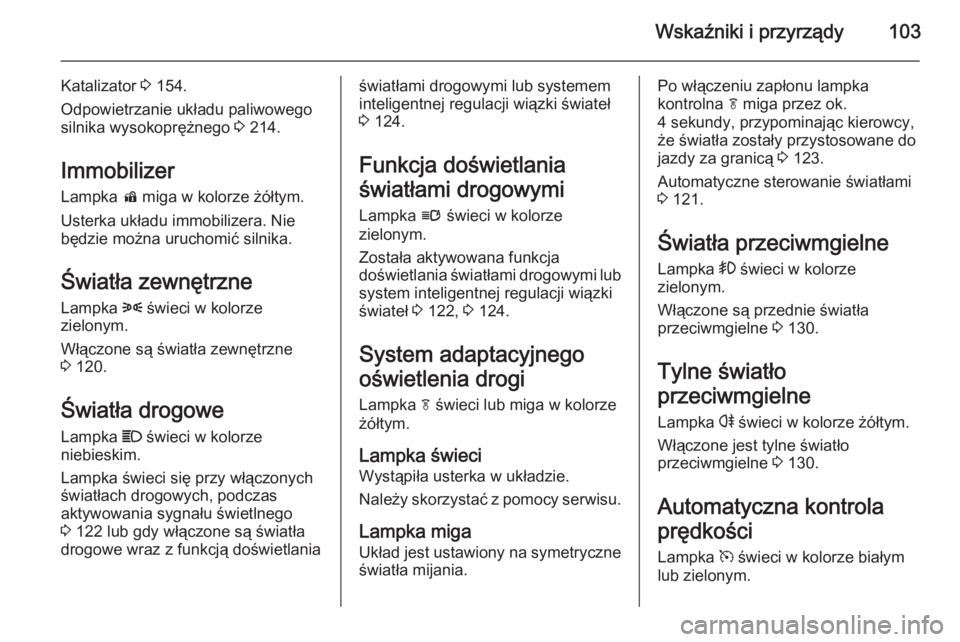

Katalizator 3 154.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 214.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie będzie można uruchomić silnika.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 120.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 122 lub gdy włączone są światła
drogowe wraz z funkcją doświetlaniaświatłami drogowymi lub systemem
inteligentnej regulacji wiązki świateł
3 124.
Funkcja doświetlania
światłami drogowymi Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi lub
system inteligentnej regulacji wiązki
świateł 3 122, 3 124.
System adaptacyjnego
oświetlenia drogi Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy serwisu.
Lampka miga
Układ jest ustawiony na symetryczne światła mijania.Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy, że światła zostały przystosowane do
jazdy za granicą 3 123.
Automatyczne sterowanie światłami 3 121.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 130.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 130.
Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.

104Wskaźniki i przyrządy

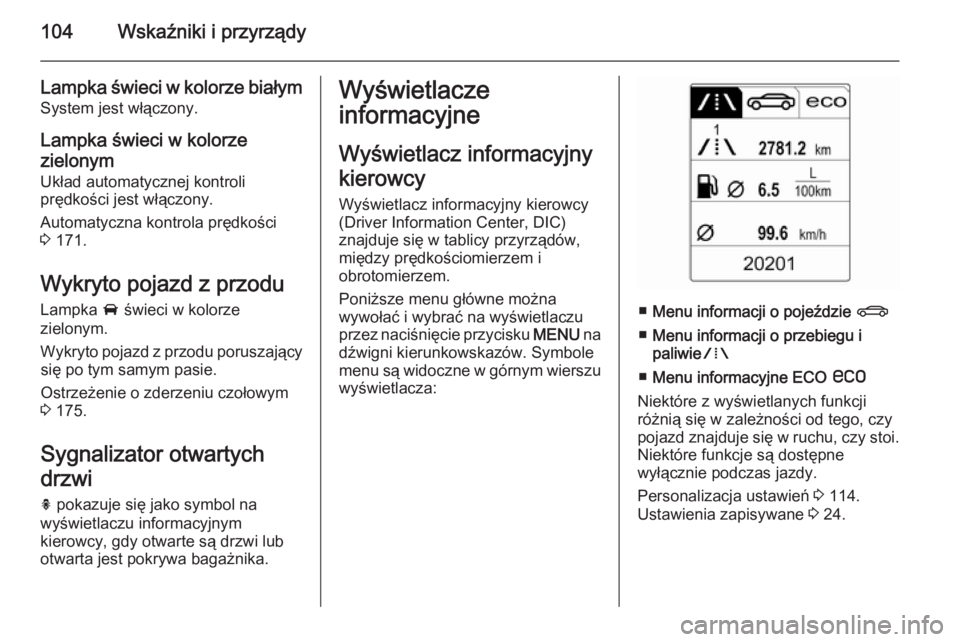

Lampka świeci w kolorze białymSystem jest włączony.
Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 171.
Wykryto pojazd z przodu
Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 175.
Sygnalizator otwartych drzwi
h pokazuje się jako symbol na
wyświetlaczu informacyjnym
kierowcy, gdy otwarte są drzwi lub
otwarta jest pokrywa bagażnika.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy Wyświetlacz informacyjny kierowcy
(Driver Information Center, DIC)
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem.
Poniższe menu główne można
wywołać i wybrać na wyświetlaczu
przez naciśnięcie przycisku MENU na
dźwigni kierunkowskazów. Symbole
menu są widoczne w górnym wierszu
wyświetlacza:
■ Menu informacji o pojeździe X
■ Menu informacji o przebiegu i
paliwie W
■ Menu informacyjne ECO s
Niektóre z wyświetlanych funkcji
różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 114.
Ustawienia zapisywane 3 24.

Wskaźniki i przyrządy105

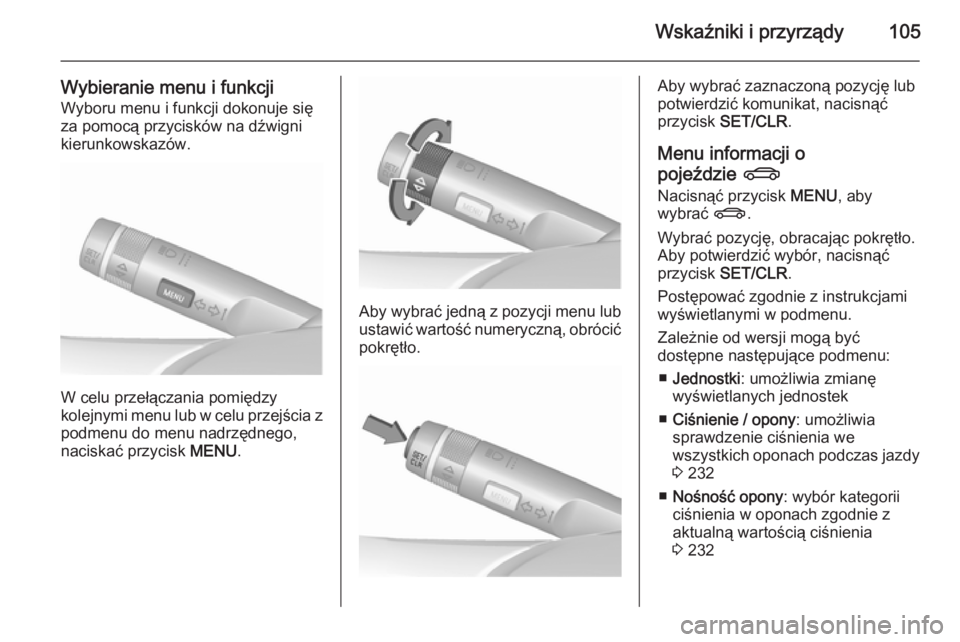

Wybieranie menu i funkcjiWyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o
pojeździe X
Nacisnąć przycisk MENU, aby
wybrać X.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
■ Jednostki : umożliwia zmianę
wyświetlanych jednostek
■ Ciśnienie / opony : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 232
■ Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z
aktualną wartością ciśnienia
3 232

106Wskaźniki i przyrządy

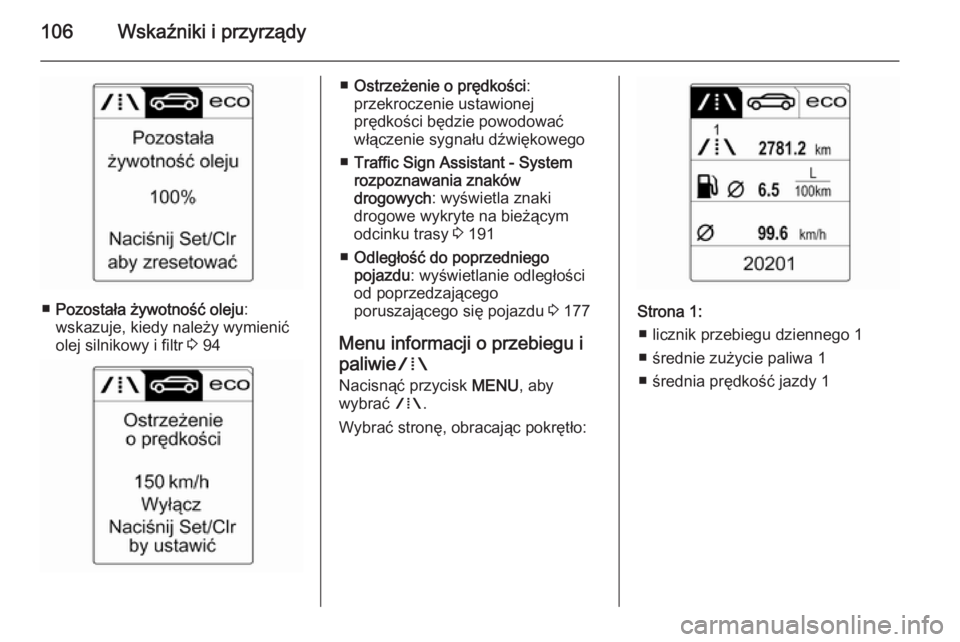

■Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 94
■ Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
■ Traffic Sign Assistant - System
rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 191
■ Odległość do poprzedniego
pojazdu : wyświetlanie odległości
od poprzedzającego
poruszającego się pojazdu 3 177
Menu informacji o przebiegu i
paliwie W
Nacisnąć przycisk MENU, aby
wybrać W.
Wybrać stronę, obracając pokrętło:
Strona 1: ■ licznik przebiegu dziennego 1
■ średnie zużycie paliwa 1
■ średnia prędkość jazdy 1

Wskaźniki i przyrządy107

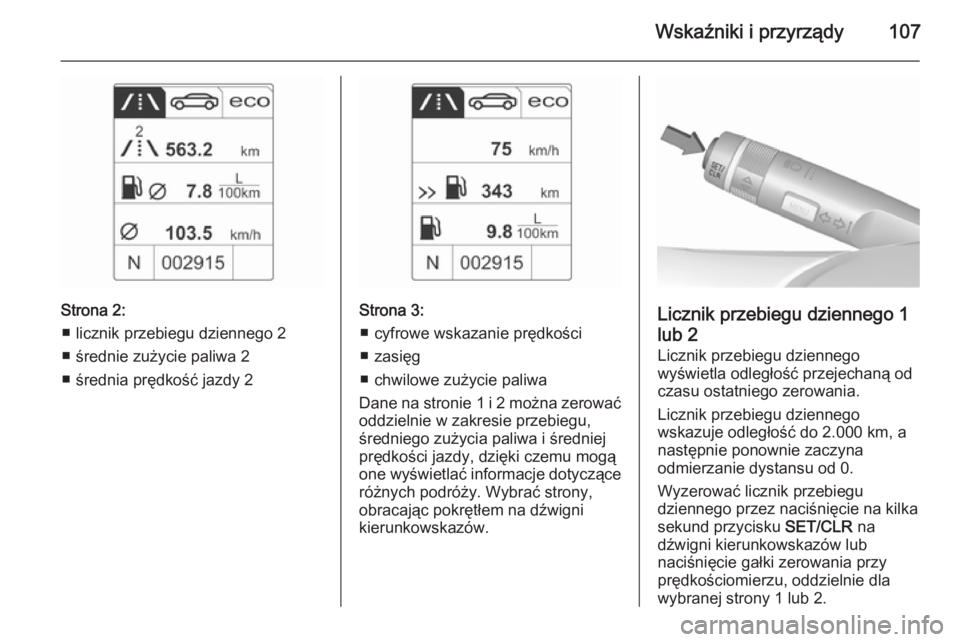

Strona 2:■ licznik przebiegu dziennego 2
■ średnie zużycie paliwa 2
■ średnia prędkość jazdy 2Strona 3: ■ cyfrowe wskazanie prędkości
■ zasięg
■ chwilowe zużycie paliwa
Dane na stronie 1 i 2 można zerować
oddzielnie w zakresie przebiegu, średniego zużycia paliwa i średniej prędkości jazdy, dzięki czemu mogą
one wyświetlać informacje dotyczące
różnych podróży. Wybrać strony,
obracając pokrętłem na dźwigni
kierunkowskazów.Licznik przebiegu dziennego 1
lub 2 Licznik przebiegu dziennego
wyświetla odległość przejechaną od
czasu ostatniego zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 2.000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Wyzerować licznik przebiegu
dziennego przez naciśnięcie na kilka sekund przycisku SET/CLR na
dźwigni kierunkowskazów lub
naciśnięcie gałki zerowania przy
prędkościomierzu, oddzielnie dla
wybranej strony 1 lub 2.

108Wskaźniki i przyrządy

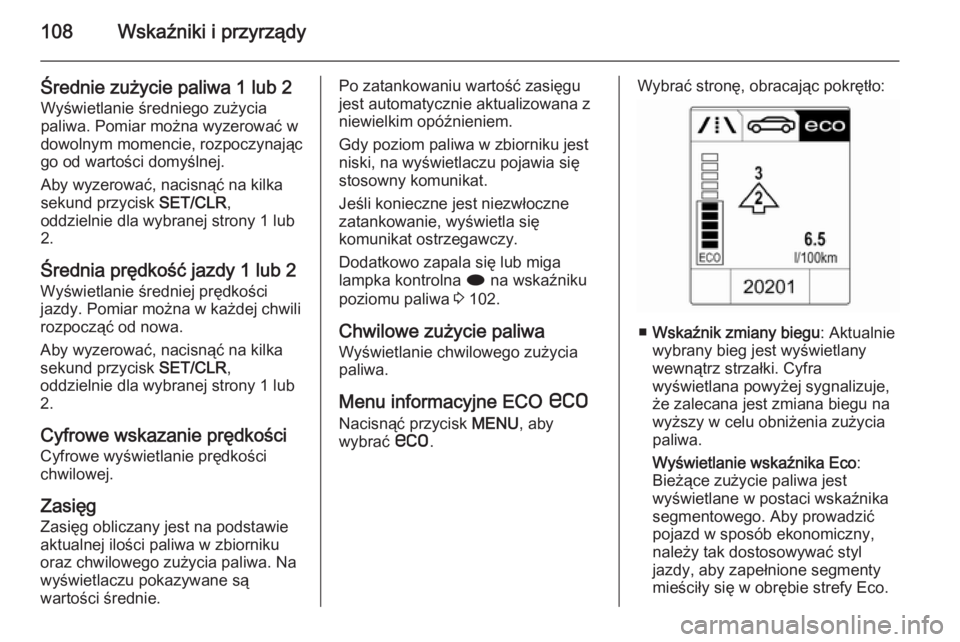

Średnie zużycie paliwa 1 lub 2Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w dowolnym momencie, rozpoczynającgo od wartości domyślnej.
Aby wyzerować, nacisnąć na kilka sekund przycisk SET/CLR,
oddzielnie dla wybranej strony 1 lub
2.
Średnia prędkość jazdy 1 lub 2
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować, nacisnąć na kilka
sekund przycisk SET/CLR,
oddzielnie dla wybranej strony 1 lub
2.
Cyfrowe wskazanie prędkości
Cyfrowe wyświetlanie prędkości
chwilowej.
ZasięgZasięg obliczany jest na podstawieaktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, na wyświetlaczu pojawia się
stosowny komunikat.
Jeśli konieczne jest niezwłoczne
zatankowanie, wyświetla się
komunikat ostrzegawczy.
Dodatkowo zapala się lub miga
lampka kontrolna i na wskaźniku
poziomu paliwa 3 102.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
Menu informacyjne ECO s
Nacisnąć przycisk MENU, aby
wybrać s.Wybrać stronę, obracając pokrętło:
■Wskaźnik zmiany biegu : Aktualnie
wybrany bieg jest wyświetlany
wewnątrz strzałki. Cyfra
wyświetlana powyżej sygnalizuje,
że zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika
segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać styl
jazdy, aby zapełnione segmenty
mieściły się w obrębie strefy Eco.

Wskaźniki i przyrządy109

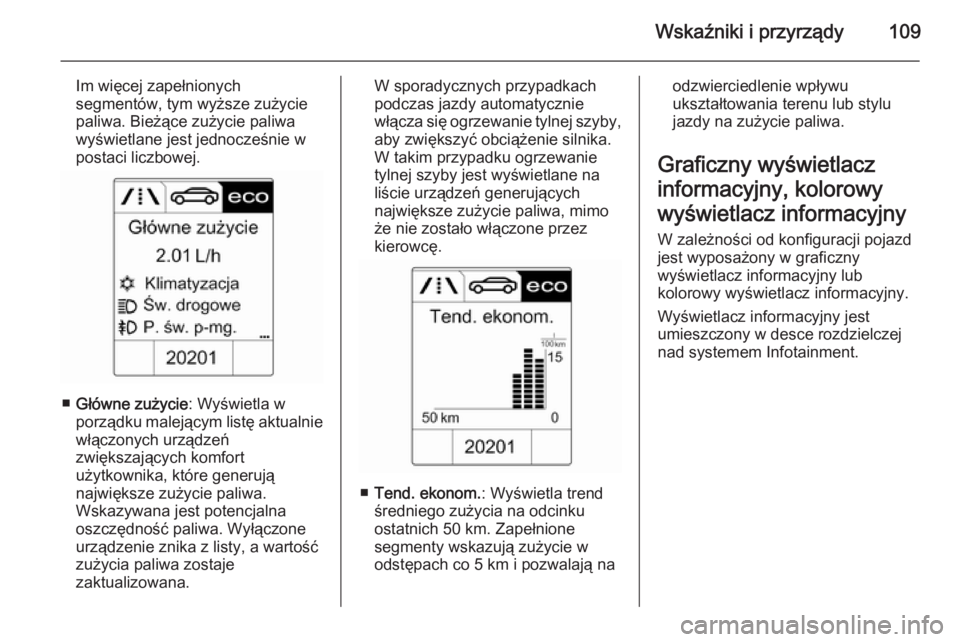

Im więcej zapełnionych
segmentów, tym wyższe zużycie
paliwa. Bieżące zużycie paliwa
wyświetlane jest jednocześnie w
postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia paliwa zostaje
zaktualizowana.
W sporadycznych przypadkach
podczas jazdy automatycznie
włącza się ogrzewanie tylnej szyby, aby zwiększyć obciążenie silnika.
W takim przypadku ogrzewanie
tylnej szyby jest wyświetlane na
liście urządzeń generujących
największe zużycie paliwa, mimo
że nie zostało włączone przez
kierowcę.
■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
jest wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny jest
umieszczony w desce rozdzielczej
nad systemem Infotainment.

110Wskaźniki i przyrządy

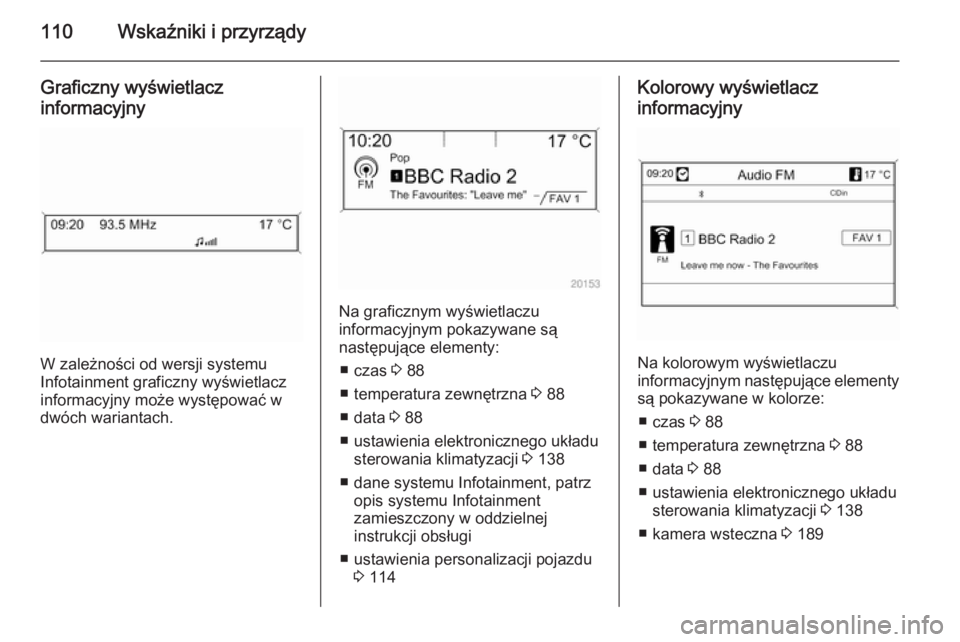

Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 88
■ temperatura zewnętrzna 3 88
■ data 3 88
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 138
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 114
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 88
■ temperatura zewnętrzna 3 88
■ data 3 88
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 138
■ kamera wsteczna 3 189
