2015.5 OPEL CASCADA Instrukcja obsługi (in Polish)

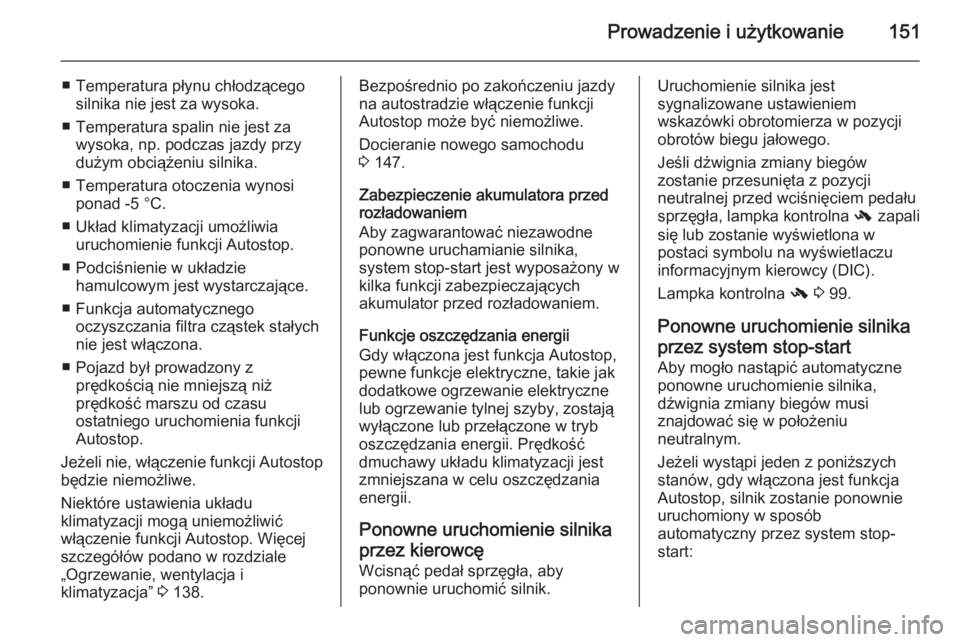

Prowadzenie i użytkowanie151
■ Temperatura płynu chłodzącegosilnika nie jest za wysoka.
■ Temperatura spalin nie jest za wysoka, np. podczas jazdy przy
dużym obciążeniu silnika.
■ Temperatura otoczenia wynosi ponad -5 °C.
■ Układ klimatyzacji umożliwia uruchomienie funkcji Autostop.
■ Podciśnienie w układzie hamulcowym jest wystarczające.
■ Funkcja automatycznego oczyszczania filtra cząstek stałych
nie jest włączona.
■ Pojazd był prowadzony z prędkością nie mniejszą niż
prędkość marszu od czasu
ostatniego uruchomienia funkcji
Autostop.
Jeżeli nie, włączenie funkcji Autostop
będzie niemożliwe.
Niektóre ustawienia układu
klimatyzacji mogą uniemożliwić
włączenie funkcji Autostop. Więcej
szczegółów podano w rozdziale
„Ogrzewanie, wentylacja i
klimatyzacja” 3 138.Bezpośrednio po zakończeniu jazdy
na autostradzie włączenie funkcji
Autostop może być niemożliwe.
Docieranie nowego samochodu
3 147.
Zabezpieczenie akumulatora przed
rozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start jest wyposażony w
kilka funkcji zabezpieczających
akumulator przed rozładowaniem.
Funkcje oszczędzania energii
Gdy włączona jest funkcja Autostop,
pewne funkcje elektryczne, takie jak
dodatkowe ogrzewanie elektryczne
lub ogrzewanie tylnej szyby, zostają
wyłączone lub przełączone w tryb oszczędzania energii. Prędkość
dmuchawy układu klimatyzacji jest
zmniejszana w celu oszczędzania
energii.
Ponowne uruchomienie silnikaprzez kierowcę
Wcisnąć pedał sprzęgła, aby
ponownie uruchomić silnik.Uruchomienie silnika jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
obrotów biegu jałowego.
Jeśli dźwignia zmiany biegów
zostanie przesunięta z pozycji
neutralnej przed wciśnięciem pedału
sprzęgła, lampka kontrolna - zapali
się lub zostanie wyświetlona w
postaci symbolu na wyświetlaczu
informacyjnym kierowcy (DIC).
Lampka kontrolna - 3 99.
Ponowne uruchomienie silnika przez system stop-start Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.
Jeżeli wystąpi jeden z poniższych
stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny przez system stop-
start:

152Prowadzenie i użytkowanie
■ System stop-start zostaniewyłączony ręcznie.
■ Zostanie otwarta pokrywa silnika.
■ Zostanie odpięty pas bezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy.
■ Temperatura silnika będzie za niska.
■ Poziom naładowania akumulatora pojazdu spadnie poniżej określonej
wartości.
■ Podciśnienie w układzie hamulcowym nie będzie
wystarczające.
■ Pojazd będzie prowadzony z prędkością nie mniejszą niż
prędkość marszu.
■ Układ klimatyzacji zażąda uruchomienia silnika.
■ Układ klimatyzacji zostanie włączony ręcznie.
Jeżeli pokrywa silnika nie będzie
całkowicie zamknięta, na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawi się komunikat
ostrzegawczy.Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie elektryczne, np. przenośny
odtwarzacz CD, podczas ponownego uruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.
Parkowanie9 Ostrzeżenie
■ Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
■ Zawsze zaciągać hamulec postojowy. Zaciągać ręczny
hamulec postojowy bez
wciskania przycisku
zwalniającego. W przypadku
parkowania na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą. Jednocześnie
wcisnąć pedał hamulca, aby
zmniejszyć działające siły.
W pojazdach wyposażonych w
hamulec postojowy sterowany
elektrycznie pociągnąć
przełącznik m i przytrzymać
przez około jedną sekundę.
Hamulec postojowy sterowany elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 99.
■ Wyłączyć silnik.
■ Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na
wzniesieniu przodem w górę, przed wyjęciem kluczyka
zapłonu wybrać pierwszy bieg
lub ustawić dźwignię zmiany
biegów w położeniu P. Należy
także skręcić koła przednie w kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, przed wyjęciem

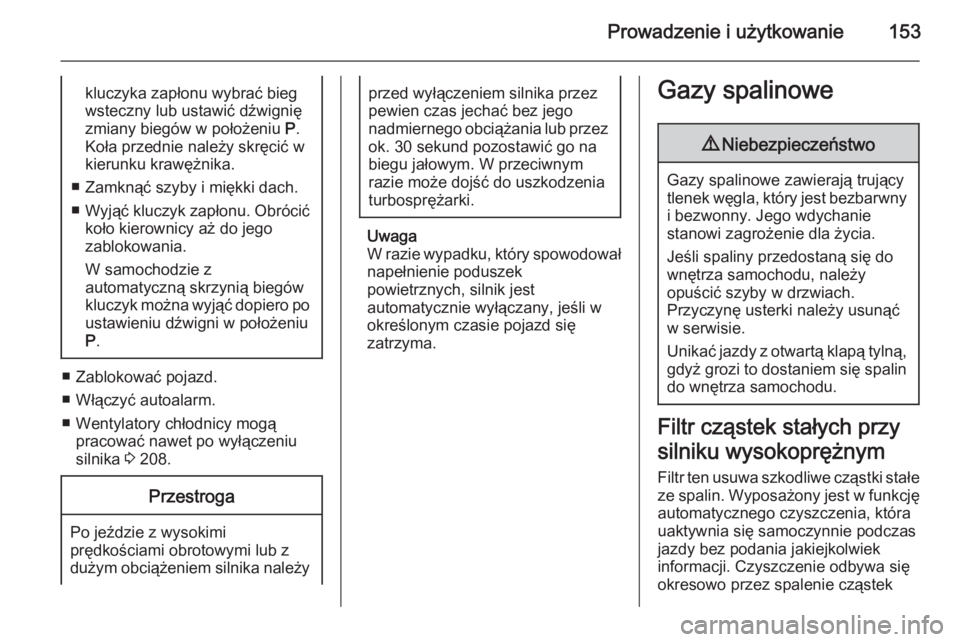

Prowadzenie i użytkowanie153kluczyka zapłonu wybrać bieg
wsteczny lub ustawić dźwignię
zmiany biegów w położeniu P.
Koła przednie należy skręcić w
kierunku krawężnika.
■ Zamknąć szyby i miękki dach.
■ Wyjąć kluczyk zapłonu. Obrócić
koło kierownicy aż do jego
zablokowania.
W samochodzie z
automatyczną skrzynią biegów
kluczyk można wyjąć dopiero po ustawieniu dźwigni w położeniu
P .
■ Zablokować pojazd.
■ Włączyć autoalarm.
■ Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 208.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy
przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w
określonym czasie pojazd się
zatrzyma.
Gazy spalinowe9 Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr cząstek stałych przy
silniku wysokoprężnym Filtr ten usuwa szkodliwe cząstki stałe
ze spalin. Wyposażony jest w funkcję
automatycznego czyszczenia, która
uaktywnia się samoczynnie podczas
jazdy bez podania jakiejkolwiek
informacji. Czyszczenie odbywa się
okresowo przez spalenie cząstek

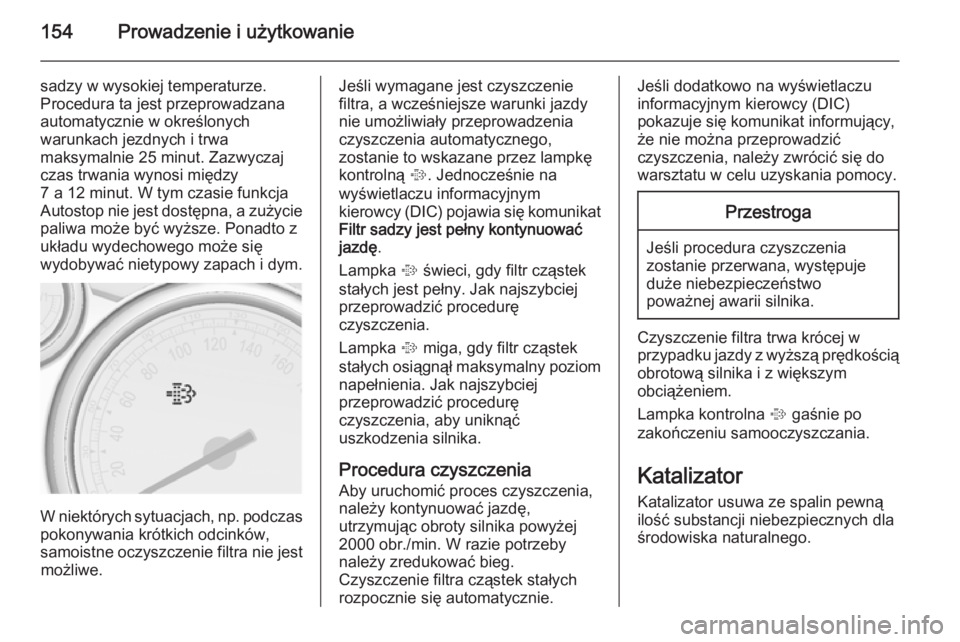

154Prowadzenie i użytkowanie
sadzy w wysokiej temperaturze.
Procedura ta jest przeprowadzana
automatycznie w określonych
warunkach jezdnych i trwa
maksymalnie 25 minut. Zazwyczaj
czas trwania wynosi między
7 a 12 minut. W tym czasie funkcja
Autostop nie jest dostępna, a zużycie
paliwa może być wyższe. Ponadto z
układu wydechowego może się
wydobywać nietypowy zapach i dym.
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest możliwe.
Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to wskazane przez lampkę
kontrolną %. Jednocześnie na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się komunikat
Filtr sadzy jest pełny kontynuować
jazdę .
Lampka % świeci, gdy filtr cząstek
stałych jest pełny. Jak najszybciej
przeprowadzić procedurę
czyszczenia.
Lampka % miga, gdy filtr cząstek
stałych osiągnął maksymalny poziom
napełnienia. Jak najszybciej
przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Procedura czyszczenia Aby uruchomić proces czyszczenia,
należy kontynuować jazdę,
utrzymując obroty silnika powyżej
2000 obr./min. W razie potrzeby
należy zredukować bieg.
Czyszczenie filtra cząstek stałych
rozpocznie się automatycznie.Jeśli dodatkowo na wyświetlaczu
informacyjnym kierowcy (DIC)
pokazuje się komunikat informujący,
że nie można przeprowadzić
czyszczenia, należy zwrócić się do
warsztatu w celu uzyskania pomocy.Przestroga
Jeśli procedura czyszczenia
zostanie przerwana, występuje
duże niebezpieczeństwo
poważnej awarii silnika.
Czyszczenie filtra trwa krócej w
przypadku jazdy z wyższą prędkością obrotową silnika i z większym
obciążeniem.
Lampka kontrolna % gaśnie po
zakończeniu samooczyszczania.
Katalizator Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.

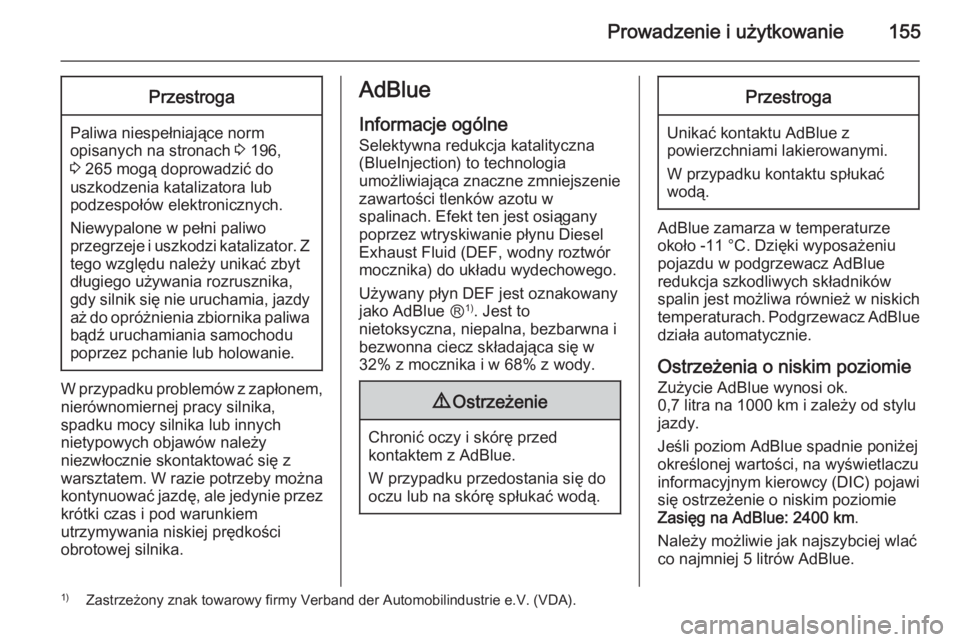

Prowadzenie i użytkowanie155Przestroga
Paliwa niespełniające normopisanych na stronach 3 196,
3 265 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne
Selektywna redukcja katalityczna
(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid (DEF, wodny roztwór
mocznika) do układu wydechowego.
Używany płyn DEF jest oznakowany
jako AdBlue Ⓡ 1)
. Jest to
nietoksyczna, niepalna, bezbarwna i bezwonna ciecz składająca się w
32% z mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Ostrzeżenia o niskim poziomie
Zużycie AdBlue wynosi ok.
0,7 litra na 1000 km i zależy od stylu
jazdy.
Jeśli poziom AdBlue spadnie poniżej
określonej wartości, na wyświetlaczu
informacyjnym kierowcy (DIC) pojawi
się ostrzeżenie o niskim poziomie
Zasięg na AdBlue: 2400 km .
Należy możliwie jak najszybciej wlać
co najmniej 5 litrów AdBlue.
1) Zastrzeżony znak towarowy firmy Verband der Automobilindustrie e.V. (VDA).

156Prowadzenie i użytkowanie
Jazdę można kontynuować bez
żadnych ograniczeń.
Jeśli poziom AdBlue nie zostanie
uzupełniony po przejechaniu
określonego dystansu, na
wyświetlaczu informacyjnym
kierowcy pojawią się dalsze
ostrzeżenia o niskim poziomie,
zależnie od bieżącego poziomu
AdBlue. W dalszej kolejności zostaną
wyświetlone monity o uzupełnienie
AdBlue, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Gdy zasięg na AdBlue wynosi
900 km, na wyświetlaczu
informacyjnym kierowcy są
wyświetlane na przemian
następujące komunikaty
ostrzegawcze:
■ Niski poziom AdBlue Uzupełnij
teraz
■ Rozruch silnika niemożliwy za 900
kmDodatkowo stale miga lampka
kontrolna Y i co trzy minuty
czterokrotnie rozlega się ostrzeżenie akustyczne.
Przed aktywacją blokady ponownego rozruchu silnika następujące
komunikaty ostrzegawcze:
■ Zbiornik AdBlue pusty Uzupełnij
teraz
■ Silnik nie uruchomi się
są na przemian wyświetlane na
wyświetlaczu informacyjnym
kierowcy.
Dodatkowo stale miga lampka
kontrolna Y i co trzy minuty
czterokrotnie rozlega się ostrzeżenie
akustyczne.
Po aktywacji blokady rozruchu silnika
zostanie wyświetlony następujący
komunikat:
Wlej AdBlue aby uruchomić pojazd
Aby ponownie uruchomić silnik,
należy najpierw uzupełnić poziom
AdBlue w zbiorniku.Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy (DIC)
pojawią się ostrzeżenia podobne do
ostrzeżeń dotyczących zasięgu
opisanych powyżej.
Zostaną wyświetlone monity o
skontrolowanie układu
wydechowego, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Należy skorzystać z pomocy
warsztatu.

Prowadzenie i użytkowanie157
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
Do uzupełniania należy używać
wyłącznie kanistrów AdBlue, aby
zapobiec wlaniu zbyt dużej ilości
AdBlue. Dodatkowo opary ze
zbiornika są przechwytywane do
kanistra i nie są uwalniane.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Przy uzupełnianiu AdBlue należy
wlać co najmniej 5 litrów tego płynu.
W przeciwnym razie układ może nie
wykryć wlania AdBlue.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej -11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji
należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać,
aż AdBlue przejdzie w stan ciekły.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Pojazd musi być zaparkowany na
równej nawierzchni.
Wlew AdBlue znajduje się za klapką
wlewu paliwa.
Klapka wlewu paliwa znajduje się z
tyłu samochodu po prawej stronie.Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Pociągnąć klapkę wlewu paliwa przy wgłębieniu i otworzyć
3 197.
4. Odkręcić nasadkę
zabezpieczającą z króćca
wlewowego.

158Prowadzenie i użytkowanie
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i odczekać do jego opróżnienia.
8. Odkręcić i zdjąć wąż z otworu wlewowego.
9. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister i wąż do uzupełniania
AdBlue należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska.
Wymiana AdBlue
Jeśli w okresie ostatnich 2 lat
zatankowano mniej niż 5 litrów
AdBlue, pozostałą ilość płynu należy
wymienić, ponieważ AdBlue ma
ograniczoną trwałość.Przestroga
Niezastosowanie się do tego
zalecenia może doprowadzić do
uszkodzenia układu selektywnej
redukcji katalitycznej.
Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można ręcznie
przełączać biegi przez krótkie
naciśnięcie dźwigni zmiany biegów
3 160.
Wyświetlacz skrzyni
biegów
