2015.5 OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

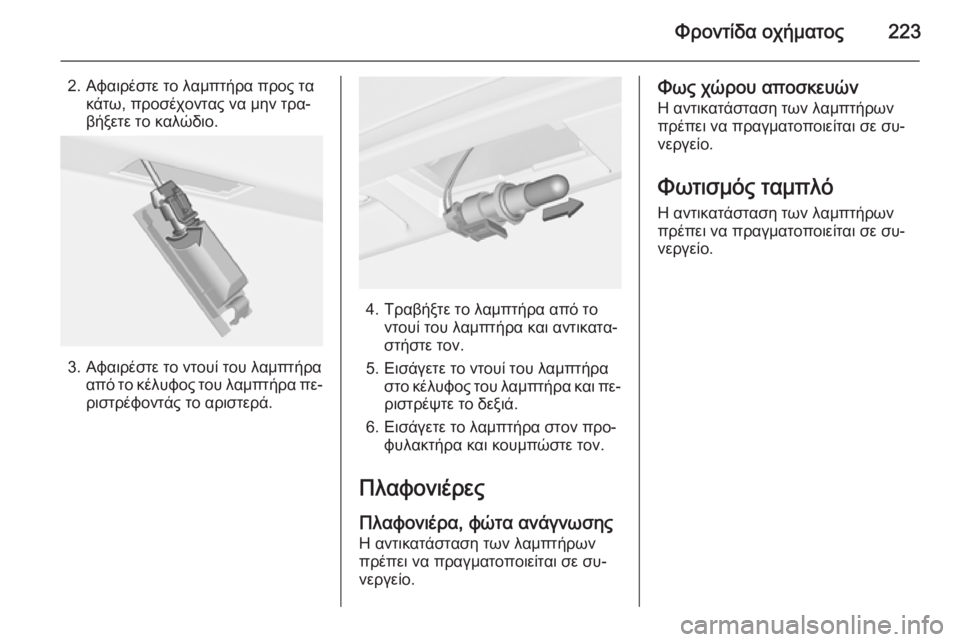

Φροντίδα οχήματος223
2. Αφαιρέστε το λαμπτήρα προς τακάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.
4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσηςΗ αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.

224Φροντίδα οχήματοςΗλεκτρικό σύστημαΑσφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
■ Στην μπροστινή αριστερή πλευρά του χώρου κινητήρα,
■ Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο απο‐
σκευών ή, στα δεξιοτίμονα οχή‐
ματα, πίσω από το ντουλαπάκι του
συνοδηγού,
■ Πίσω από ένα κάλυμμα στην αρι‐ στερή πλευρά του χώρου απο‐
σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια κα‐
μένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την και‐
νούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

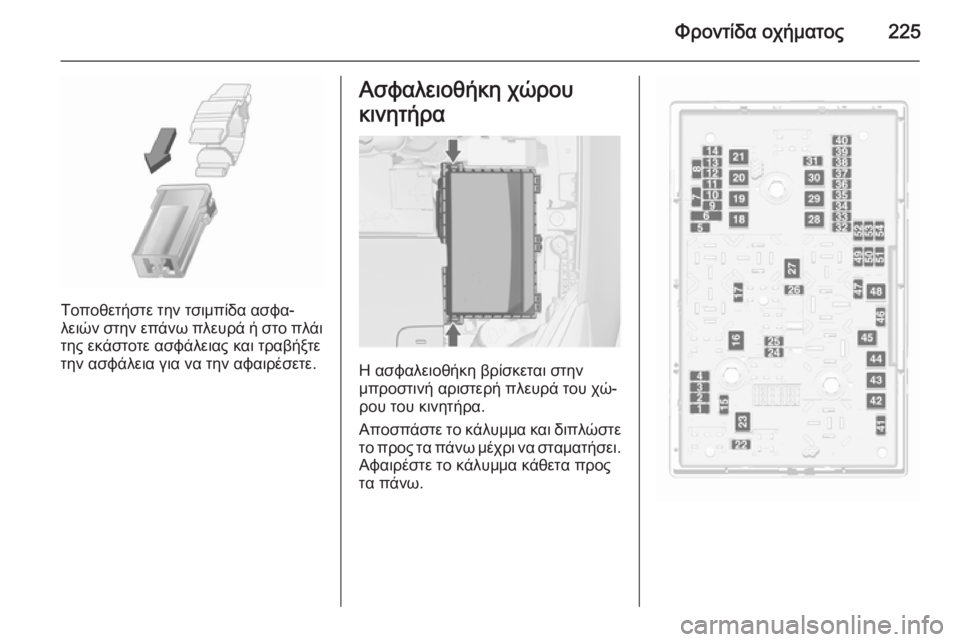

Φροντίδα οχήματος225
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Αποσπάστε το κάλυμμα και διπλώστε
το προς τα πάνω μέχρι να σταματήσει.
Αφαιρέστε το κάλυμμα κάθετα προς
τα πάνω.

226Φροντίδα οχήματος
Αρ.Κύκλωμα1Μονάδα ελέγχου κινητήρα2Αισθητήρας λάμδα3Ψεκασμός καυσίμου, σύστημα
ανάφλεξης4Ψεκασμός καυσίμου, σύστημα
ανάφλεξης5–6Θέρμανση καθρεπτών7Χειρισμός ανεμιστήρα8Αισθητήρας λάμδα, ψύξη κινη‐
τήρα9Αισθητήρας πίσω παρμπρίζ10Αισθητήρας μπαταρίας του
οχήματος11Απασφάλιση πόρτας χώρου
αποσκευών12Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτων13Βαλβίδες ABS14–Αρ.Κύκλωμα15Μονάδα ελέγχου κινητήρα16Μίζα17Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων18Θερμαινόμενο πίσω παρμπρίζ19Μπροστινά ηλεκτρικά παρά‐
θυρα20Πίσω ηλεκτρικά παράθυρα21Πίσω ηλεκτρικ. κέντρο22Μεγάλη σκάλα, αριστερά
(αλογόνου)23Σύστημα πλύσης προβολέων24Μεσαία σκάλα, δεξιά (Xenon)25Μεσαία σκάλα, αριστερά
(Xenon)26Μπροστινοί προβολείς ομίχλης27Θέρμανση πετρελαίου28Σύστημα Start Stop29Ηλεκτρικό χειρόφρενο30Αντλία ABSΑρ.Κύκλωμα31–32Αερόσακος33Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτων34Ανακυκλοφορία καυσαερίων35Ηλεκτρικά παράθυρα, αισθη‐
τήρας βροχής, εξωτερικός
καθρέπτης36Σύστημα κλιματισμού37–38Αντλία κενού39Μονάδα ελέγχου συστήματος
καυσίμου40Σύστημα πλύσης παρμπρίζ41Μεγάλη σκάλα, δεξιά
(αλογόνου)42Ανεμιστήρας ψυγείου43Υαλοκαθαριστήρες παρμπρίζ44–45Ανεμιστήρας ψυγείου

Φροντίδα οχήματος227
Αρ.Κύκλωμα46–47Κόρνα48Ανεμιστήρας ψυγείου49Αντλία καυσίμου50Ρύθμιση ύψους δέσμης προβο‐
λέων, σύστημα προβολέων
προσαρμοζόμενης δέσμης51–52Ανεξάρτητος θερμαντήρας,
πετρελαιοκινητήρας53Ηλεκτρονική μονάδα ελέγχου
κιβωτίου ταχυτήτων, ηλεκτρο‐
νική μονάδα ελέγχου κινητήρα54Αντλία κενού, πίνακας οργάνων,
θέρμανση-εξαερισμός, σύστημα
κλιματισμού
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προ‐
κληθούν βλάβες.
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από τον
αποθηκευτικό χώρο στο ταμπλό.
Ανοίξτε τον αποθηκευτικό χώρο και
σπρώξτε προς τα αριστερά για να
απασφαλίσει. Αναδιπλώστε το κά‐
λυμμα του αποθηκευτικού χώρου
προς τα κάτω και αφαιρέστε το.
Στα οχήματα που έχουν το τιμόνι δε‐
ξιά, η ασφαλειοθήκη βρίσκεται πίσω
από ένα κάλυμμα, στο ντουλαπάκι
του συνοδηγού. Ανοίξτε το ντουλα‐
πάκι του συνοδηγού και στη συνέχεια ανοίξτε το κάλυμμα και αναδιπλώστε
το προς τα κάτω.

228Φροντίδα οχήματος
Αρ.Κύκλωμα1Οθόνες2Μονάδα ελέγχου αμαξώματος,
εξωτερικά φώτα3Μονάδα ελέγχου αμαξώματος,
εξωτερικά φώτα4Σύστημα Infotainment5Σύστημα Ιnfotainment, πίνακας
οργάνων6Πρίζα ρεύματος, αναπτήρας7Πρίζα ρεύματοςΑρ.Κύκλωμα8Ηλεκτρονική μονάδα ελέγχου
αμαξώματος, αριστερή μεσαία
σκάλα9Ηλεκτρονική μονάδα ελέγχου
αμαξώματος, δεξιά μεσαία
σκάλα10Ηλεκτρονική μονάδα ελέγχου
αμαξώματος, κλειδαριές θυρών11Εσωτερικός ανεμιστήρας12Ηλεκτρικό κάθισμα οδηγού13Ηλεκτρικό κάθισμα συνοδηγού14Διαγνωστική φίσα15Αερόσακος16Ρελέ καπό χώρου αποσκευών17Σύστημα κλιματισμού18Διαγνωστικός έλεγχος σέρβις19Ηλεκτρονική μονάδα ελέγχου
αμαξώματος, φώτα φρένων,
πίσω φώτα, εσωτερικά φώτα20–21Ταμπλό22Σύστημα ανάφλεξηςΑρ.Κύκλωμα23Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)24Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος
(BCM)25–26Πρίζα ρεύματος αξεσουάρ στο
χώρο αποσκευών
Ασφαλειοθήκη χώρου
αποσκευών
Η ασφαλειοθήκη βρίσκεται στην αρι‐
στερή πλευρά του χώρου των απο‐ σκευών, πίσω από ένα κάλυμμα.

Φροντίδα οχήματος229
Αφαιρέστε το κάλυμμα.Αντιστοιχίσεις ασφαλειών
Αρ.Κύκλωμα1Ηλεκτρονική μονάδα ελέγχου
μαλακής οροφής, ηλεκτρική
ράγα δεξιά2–3Υποβοήθηση στάθμευσης4Σύστημα εκλεκτικής καταλυτικής αναγωγής5–6–7Ηλεκτρικό κάθισμα8Ηλεκτρονική μονάδα ελέγχου
μαλακής οροφής9Σύστημα εκλεκτικής καταλυτικής
αναγωγής10Σύστημα εκλεκτικής καταλυτικής αναγωγής11Ηλεκτρονική μονάδα τρέιλερ,
σύστημα παρακολούθησης
πίεσης ελαστικών και κάμερα
πίσω θέασης12Ηλεκτρονική μονάδα ελέγχου
μαλακής οροφής, πίσω φώταΑρ.Κύκλωμα13–14Πίσω κάθισμα ηλεκτρική αναδί‐
πλωση15–16Εξαερισμός καθισμάτων,
κάμερα πίσω θέασης, ηλεκτρο‐
νική μονάδα ελέγχου μαλακής
οροφής17–18–19Θέρμανση τιμονιού20–21Θέρμανση καθίσματος22–23Ηλεκτρονική μονάδα ελέγχου
μαλακής οροφής, ηλεκτρική
ράγα αριστερά24Σύστημα εκλεκτικής καταλυτικής αναγωγής25–

230Φροντίδα οχήματος
Αρ.Κύκλωμα26Ασφάλεια βραχυκύκλωσης για
μη-logistic λειτουργία27Παθητική είσοδος28–29Υδραυλική μονάδα30–31–32Σύστημα οδήγησης Flex RideΕργαλεία οχήματος
Εργαλεία Οχήματα με εφεδρικό τροχό
Ανοίξτε το κάλυμμα του δαπέδου χώ‐
ρου αποσκευών. Ο γρύλος, τα εργα‐
λεία και ένας ιμάντας για τη στερέωση του τροχού που έχει υποστεί ζημιά
βρίσκονται μέσα στην εργαλειοθήκη
κάτω από τον εφεδρικό τροχό στο
χώρο αποσκευών. Το μπουλονό‐
κλειδο και ο κρίκος ρυμούλκησης είναι
τοποθετημένα στην τσάντα εργαλείων
που βρίσκεται μέσα στη φωλεά του
εφεδρικού τροχού κοντά στην εργα‐ λειοθήκη. Εφεδρικός τροχός 3 245.
Οχήματα με κιτ επισκευής
ελαστικού
Ορισμένα εργαλεία και ο κρίκος ρυ‐
μούλκησης είναι τοποθετημένα μαζί
με το κιτ επισκευής ελαστικών σε μια
εργαλειοθήκη στο χώρο αποσκευών
κάτω από το κάλυμμα του δαπέδου.
