2015.5 OPEL ASTRA J Manual de Instruções (in Portugues)

Conservação do veículo295
Posição do braço traseiro da
plataforma de elevação centrada sob
a reentrância da embaladeira.
Posicionar o braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem sempre uma jante em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.A roda sobresselente está na
bagageira debaixo do tapete do chão. É fixa com uma porca de orelhas.
Para a retirar: 1. Abrir a cobertura do piso.

296Conservação do veículo
2. Apenas dois volumes de3 portas: retirar a arrumação
traseira premindo ambos os
botões. Dobre a cobertura para
baixo e extraia a arrumação no
sentido ascendente.
3. A roda sobresselente está fixa com uma porca de orelhas.
Desapertar a porca, remover o
cone (apenas dois volumes de
3 portas) para retirar a roda
sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
4. Se, depois de mudar uma roda, não se colocar outra roda na
cavidade da roda sobresselente,
prender a caixa de ferramentas
rodando para trás a porca de
orelhas e fechar a cobertura do
piso.
Guardar uma roda de tamanho
normal danificada na bagageira,
dois volumes de 3 portas e de
5 portas A cavidade da roda sobresselente
não está concebida para outros
tamanhos de pneus para além dos
tamanhos de rodas sobresselentes.
Uma roda danificada de tamanho
normal tem de ser arrumada na
bagageira e fixa com uma cinta.
Ferramentas do veículo 3 278. Para
fixar a roda:
1. Colocar o exterior da roda virado para cima junto a uma das lateraisda bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro dolado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.

Conservação do veículo297
4.Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Guardar uma roda de tamanho
normal danificada na cavidade
da roda sobresselente, Sports Tourer e três volumes de
4 portasVeículos equipados com uma roda
sobresselente clássica:
Uma roda danificada de tamanho
normal tem de ser arrumada com o exterior virado para cima na cavidade
da roda sobresselente e presa com a porca de orelhas.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Veículos equipados com uma roda
sobresselente temporária:
Fixar uma roda de tamanho normal
danificada com o exterior virado para
cima com a porca de orelhas na
cavidade da roda sobresselente
depois de trocar o perno de rosca por um perno de extensão, colocado no
saco de ferramentas 3 278 . Substituir
o perno:

298Conservação do veículo
1. Colocar a chave hexagonal dachave de rodas certificando-se
que encaixa no parafuso com
segurança.
2. Rodar a chave de rodas para a esquerda para soltar o parafuso.
Retirar o parafuso.
3. Retirar o perno de extensão do saco de ferramentas 3 278 e
aparafusá-lo levemente com a
chave sextavada da chave de
rodas.
4. Guardar a caixa de ferramentas e
a roda danificada com o exterior
virado para cima na cavidade da
roda sobresselente e fixá-la
rodando a porca de orelhas no
sentido horário no perno.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Substituir o perno de extensão pelo
perno curto antes de colocar a roda sobresselente temporária na
cavidade depois de renovar ou
reparar a roda avariada.Arrumação da roda
sobresselente de novo na
cavidade depois de reinstalar a roda danificada
1. Abrir a cobertura do piso, desapertar e retirar a porca de
orelhas.
Apenas dois volumes de
3 portas: abrir a cobertura do piso,
retirar a arrumação traseira,
desapertar e retirar a porca de
orelhas e o cone.
2. Apenas Sports Tourer e três volumes de 4 portas com roda
sobresselente temporária:
substituir o perno de extensão
pelo perno curto utilizando a
chave sextavada da chave de
rodas.
3. Colocar as ferramentas na caixa de ferramentas ou no saco das
ferramentas 3 278.
4. Colocar a roda sobresselente com o exterior virado para cima
na cavidade da roda e fixar
rodando a porca de orelhas para
trás.
Apenas dois volumes de
3 portas: posicionar o cone
excêntrico na reentrância da roda

Conservação do veículo299
sobresselente antes de rodar a
porca de orelhas para trás.
5. Fechar a cobertura do piso e inserir a arrumação traseira
(apenas dois volumes de
3 portas).9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 287.
Roda sobresselente com pneu
direccional
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.

300Conservação do veículoAuxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
■ Nunca expor a bateria do veículo a
chamas nuas ou faíscas.
■ Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C. Descongelar
a bateria congelada do veículo
antes de ligar os cabos auxiliares
de arranque.
■ Ao manusear uma bateria de veículo, utilizar óculos e vestuário
de protecção.
■ Utilizar uma bateria auxiliar do veículo com a mesma tensão
( 12 volts). A respectiva capacidade
(Ah) não deve ser muito inferior à
da bateria do veículo
descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 16 mm 2
(25 mm 2
para
motores a diesel).
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.
■ Não se inclinar sobre a bateria do veículo durante o arranque com
cabos auxiliares.
■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
arranque com cabos auxiliares.
■ Aplicar o travão de mão, colocar a caixa de velocidades em ponto
morto e a caixa automática e P.
■ Abrir as tampas de protecção dos terminais positivos de ambas as
baterias do veículo.

Conservação do veículo301

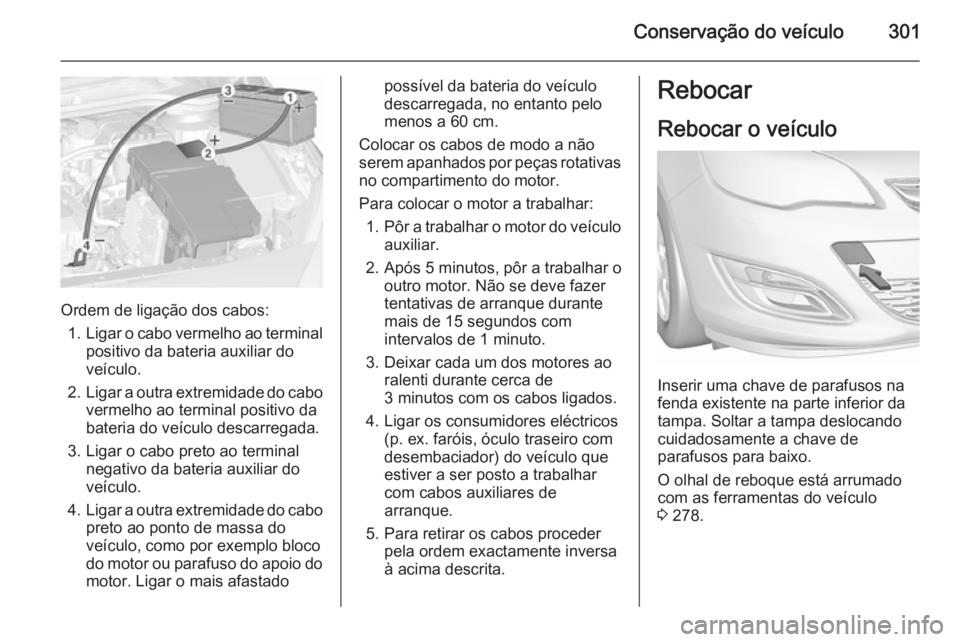

Ordem de ligação dos cabos:1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria do veículo descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do motor. Ligar o mais afastado
possível da bateria do veículo
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 278.

302Conservação do veículo
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e para poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado com a dianteira orientada para a frente a uma velocidade não
superior a 80 km/h nem por mais de
100 km. Em todos os restantes casos
e quando a caixa de velocidades
estiver defeituosa, o eixo dianteiro
tem de ser elevado do solo.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Rebocar outro veículo
Inserir uma chave de parafusos na
fenda existente na curvatura inferior
da tampa. Soltar a tampa deslocando cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 278.
