2015.5 OPEL ASTRA J Manual de Instruções (in Portugues)

Condução e funcionamento239
Verificação da tensão da barra da
esfera de acoplamento
■ A marca vermelha no botão rotativo
tem de apontar para a marca verde
na barra da esfera de acoplamento.
■ A folga entre o botão rotativo e a barra da esfera de acoplamentotem de ser de cerca de 6 mm.
■ A chave tem de estar na posição c.
Caso isso não aconteça, a barra da
esfera de acoplamento tem de ser
tensionada antes de ser inserida:
■ Desbloquear a barra da esfera de acoplamento rodando a chave para
a posição c.
■ Puxar extraindo o botão rotativo e
rodar par a direita o mais possível.
Inserir a barra da esfera de
acoplamento
Insira a barra da esfera de
acoplamento sob tensão na abertura
e empurrar firmemente para cima até
se ouvir a engatar.
O manípulo rotativo encaixa de novo
na posição original apoiando-se
contra a barra da esfera de
acoplamento sem qualquer folga.

240Condução e funcionamento9Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
aba de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar que a barra da esfera de
acoplamento está correctamente
instalada
■ A marca verde no botão rotativo tem de apontar para a marca verde
na barra da esfera de acoplamento.
■ Não deve haver qualquer folga entre o manípulo rotativo e a barra
da esfera de acoplamento.
■ A barra da esfera de acoplamento tem de estar bem encaixada na
abertura.
■ A barra da esfera de acoplamento tem de estar bloqueada e a chave
tem de ser retirada.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontagem da barra da
esfera de acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar extraindo o manípulo rotativo e rodar par a direita o mais possível.
Puxar para baixo extraindo a barra da
esfera de acoplamento.
Inserir a tampa de vedação na
abertura. Recolher a tomada.

Condução e funcionamento241
Todas as versões excepto dois
volumes de 3 portas: Fixar a parta
posterior da tampa na reentrância do
pára-choques e dobrar o lado
dianteiro para cima.
Pressionar as fixações para fora.
Assistência de
estabilidade com reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.
Enquanto o sistema está a funcionar,
manter o volante o mais imóvel
possível.
A assistência à estabilidade do
reboque (TSA) é uma função do
Controlo Electrónico de Estabilidade
3 188.

242Conservação do veículoConservação do
veículoInformação Geral .......................242
Verificações no veículo ..............243
Substituir lâmpadas ...................250
Instalação eléctrica ....................271
Ferramentas do veículo .............278
Rodas ........................................ 280
Auxílio de arranque ...................300
Rebocar ..................................... 301
Conservação do veículo ............303Informação Geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema eléctrico, p. ex., alterações nas
unidades electrónicas de controlo
(reparametrização electrónica).Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo Se o veículo tiver de ser armazenado
por vários meses:
■ Lavar e encerar o veículo.■ Verificar a protecção de cera do compartimento do motor e da
substrutura.
■ Limpar e conservar os vedantes de
borracha.
■ Atestar completamente o depósito do combustível.
■ Mudar o óleo de motor.
■ Drenar o reservatório do líquido limpa-vidros.
■ Verificar a protecção anti-corrosão e o anticongelante do líquido de
arrefecimento.
■ Ajustar a pressão dos pneus para o
valor especificado para carga
completa.

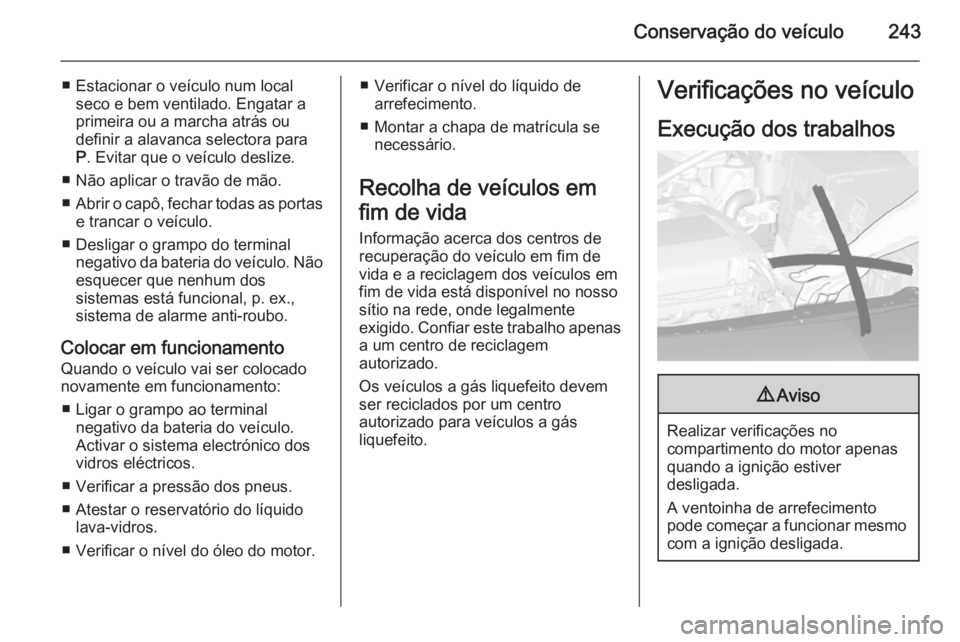

Conservação do veículo243
■ Estacionar o veículo num localseco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para
P . Evitar que o veículo deslize.
■ Não aplicar o travão de mão.
■ Abrir o capô, fechar todas as portas
e trancar o veículo.
■ Desligar o grampo do terminal negativo da bateria do veículo. Nãoesquecer que nenhum dos
sistemas está funcional, p. ex.,
sistema de alarme anti-roubo.
Colocar em funcionamento Quando o veículo vai ser colocado
novamente em funcionamento:
■ Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
■ Verificar a pressão dos pneus.
■ Atestar o reservatório do líquido lava-vidros.
■ Verificar o nível do óleo do motor.■ Verificar o nível do líquido de arrefecimento.
■ Montar a chapa de matrícula se necessário.
Recolha de veículos em
fim de vida Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confiar este trabalho apenas
a um centro de reciclagem
autorizado.
Os veículos a gás liquefeito devem ser reciclados por um centro
autorizado para veículos a gás
liquefeito.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo
com a ignição desligada.

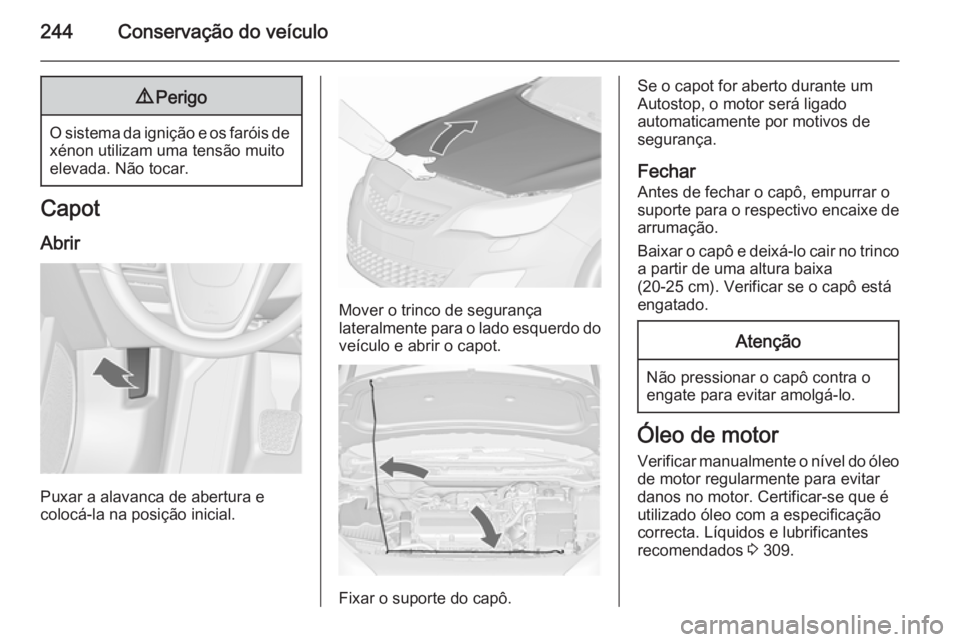

244Conservação do veículo9Perigo
O sistema da ignição e os faróis de
xénon utilizam uma tensão muito
elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no trinco
a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo
de motor regularmente para evitar
danos no motor. Certificar-se que é utilizado óleo com a especificaçãocorrecta. Líquidos e lubrificantes
recomendados 3 309.

Conservação do veículo245
Verificar com o veículo numa
superfície nivelada. O motor deve estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la, inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
As varetas de verificação do óleo
variam consoante a versão do motor.
Quando o nível do óleo de motor for
inferior à marca MIN, atestar com
óleo de motor.
Recomendamos a utilização do
mesmo tipo de óleo do motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 330.
Colocar o tampão e apertar.
Líquido de arrefecimento
do motor O líquido de arrefecimento protege
de congelamento até
aproximadamente -28 ºC. Em países
do norte, com clima muito frio, o
líquido de arrefecimento atestado de
fábrica protege de congelamento até
aproximadamente -37 ºC.

246Conservação do veículoAtenção
Utilizar apenas anticongelante
aprovado.
Nível do líquido de
arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar a concentração de líquido de arrefecimento e a causa da perda de líquido de arrefecimento
numa oficina.
Óleo da direcção assistidaAtenção
Pequeníssimas quantidades de
contaminação podem provocar
danos no sistema da direcção e
fazer com que não funcione
correctamente. Não deixe que
contaminantes entrem em
contacto com o lado do fluido do
bujão do depósito/vareta ou que
entrem no depósito.
