2015.5 OPEL ASTRA J Manual de Instrucciones (in Spanish)

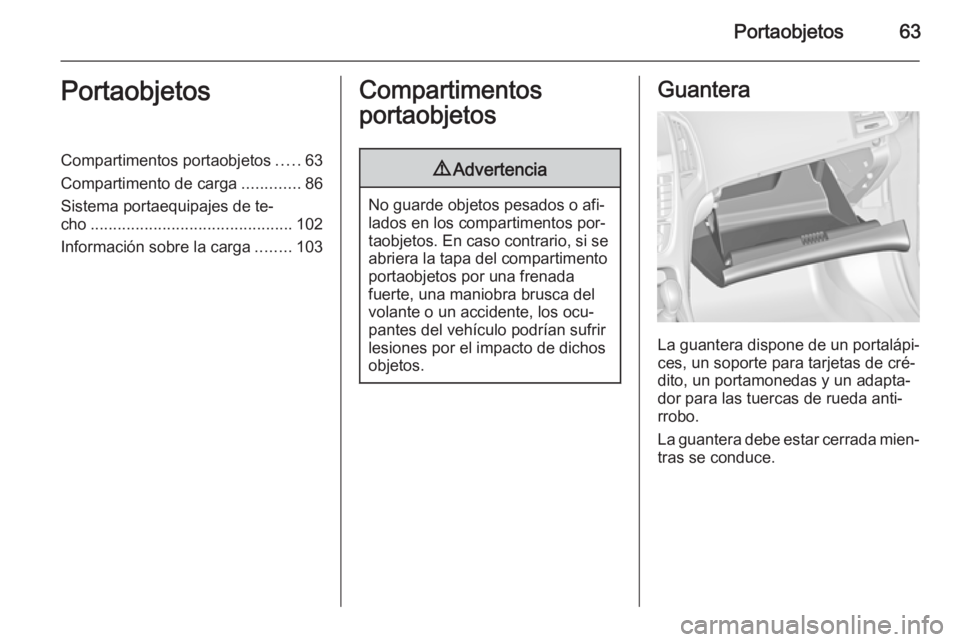

Portaobjetos63PortaobjetosCompartimentos portaobjetos.....63
Compartimento de carga .............86
Sistema portaequipajes de te‐
cho ............................................. 102
Información sobre la carga ........103Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Guantera
La guantera dispone de un portalápi‐
ces, un soporte para tarjetas de cré‐
dito, un portamonedas y un adapta‐
dor para las tuercas de rueda anti‐
rrobo.
La guantera debe estar cerrada mien‐
tras se conduce.

64PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
En función de la versión, los portava‐ sos están debajo de una cubierta en
la consola central. Deslice la cubierta
hacia atrás. Si se levanta la bandeja,
se pueden guardar botellas 3 66.
Hay más portavasos en el reposabra‐
zos trasero. Baje el reposabrazos.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.

Portaobjetos65Portaobjetos bajo el
asiento
Pulse el botón en el rebaje y abra el
cajón. Carga máxima: 3 kg. Para ce‐
rrarlo, presione y enclave.
En la versión con portabicicletas tra‐
sero 3 67, el juego de reparación de
neumáticos está guardado en el ca‐
jón.
Juego de reparación de neumáticos
3 286.
Portaobjetos del
reposabrazos
Portaobjetos debajo del
reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos. El reposabrazos debe es‐
tar totalmente desplazado hacia
atrás.
Portaobjetos en el
reposabrazos trasero
Baje el reposabrazos y abra la tapa.
Cierre la tapa antes de levantar el re‐ posabrazos.

66PortaobjetosPortaobjetos de la consola
central
Consola delantera
El portaobjetos se puede usar para
guardar artículos pequeños.
Dependiendo de la versión, puede
haber un compartimento portaobjetos
debajo de una tapa.
Deslice la cubierta hacia atrás.
Pulse el botón para desmontar el
marco del portavasos. El marco se
puede guardar en la guantera.
Hay otro compartimento portaobjetos situado debajo de la bandeja interme‐dia. Levante la bandeja intermedia y
fíjela en posición vertical. El marco
del portavasos se puede adaptar
para alojar botellas.
Consola trasera
Saque el cajón.
Atención
No lo utilice para cenizas u otros
objetos combustibles.

Portaobjetos67Portabicicletas traseroPortabicicletas trasero para dosbicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
bicicletas en un soporte extraíble in‐
tegrado en el piso del vehículo. No se pueden transportar otros objetos.
La carga máxima del portabicicletas
trasero es de 40 kg. La carga máxima
por bicicleta es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,2 metros. De lo contrario, la bicicleta no se puede
fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el suelo
del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas du‐
rante el transporte.Atención
No transporte bicicletas con bielas de carbono en el portabicicletas.
Las bicicletas podrían sufrir da‐
ños.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Suba el tirador de desbloqueo. El por‐
tabicicletas se desacopla y sale rápi‐
damente del parachoques.

68Portaobjetos
Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible co‐
locar el portabicicletas sin tocar de
nuevo el tirador de desbloqueo9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Monte las luces traseras
Primero saque la luz trasera de de‐
trás ( 1) y luego la de delante ( 2) de
sus compartimentos.
Despliegue completamente los so‐
portes que hay en la parte posterior
de la luz trasera.
Baje la palanca tensora e inserte el
soporte en el alojamiento hasta que
enclave.
Siga este procedimiento para las dos
luces traseras.

Portaobjetos69
Compruebe el cable y la posición de
la lámpara para asegurarse de que
están bien montados y correctamente fijados.
Bloquee el portabicicletas
Bascule las palancas tensoras, pri‐
mero la derecha ( 1) y luego la iz‐
quierda ( 2), hasta que note una resis‐
tencia.
El portabicicletas trasero estará blo‐
queado cuando las palancas tenso‐
ras basculen unos 50°. En caso con‐
trario, no estará garantizado un fun‐
cionamiento seguro.
Nota
Cierre el portón trasero.

70Portaobjetos
Despliegue los alojamientos de las
bielas de los pedales
Pliegue uno o los dos alojamientos de
las bielas de los pedales hacia arriba
hasta que el soporte diagonal se aco‐
ple.
Extraiga los soportes de las bielas de
los pedales de los alojamientos de las bielas de los pedales.
Adaptación del sistema
portabicicletas a una bicicleta
Presione el tirador de desbloqueo y
extraiga el alojamiento para las rue‐
das.
