2015.5 OPEL ADAM Instrukcja obsługi (in Polish)

Schowki63
Zablokowanie tylnego systemu
transportowego
Zdjąć taśmę i przekręcić obie
dźwignie mocujące na boki aż do
oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.

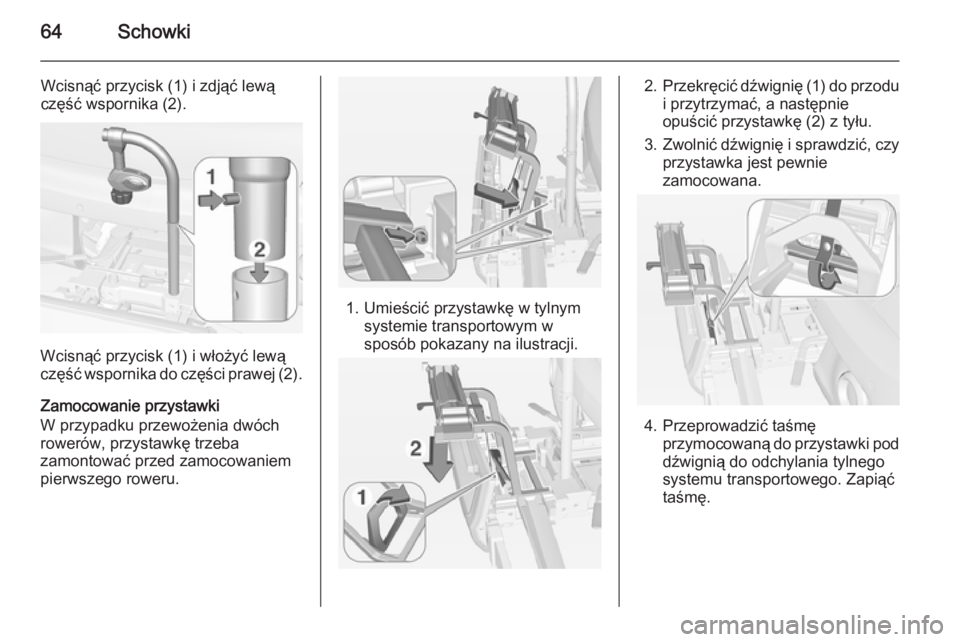

64Schowki
Wcisnąć przycisk (1) i zdjąć lewą
część wspornika (2).
Wcisnąć przycisk (1) i włożyć lewą
część wspornika do części prawej (2).
Zamocowanie przystawki
W przypadku przewożenia dwóch
rowerów, przystawkę trzeba
zamontować przed zamocowaniem
pierwszego roweru.
1. Umieścić przystawkę w tylnym systemie transportowym w
sposób pokazany na ilustracji.
2. Przekręcić dźwignię (1) do przodu
i przytrzymać, a następnie
opuścić przystawkę (2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.
4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią do odchylania tylnego
systemu transportowego. Zapiąć
taśmę.

Schowki65
Zamocowanie pierwszego roweru
1. Obrócić pedały w położeniepokazane na ilustracji i wstawić
rower w uchwyt na koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie drugiego roweru
Zamocowanie drugiego roweru
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Trzeba pamiętać o kilku dodatkowych krokach:
1. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.

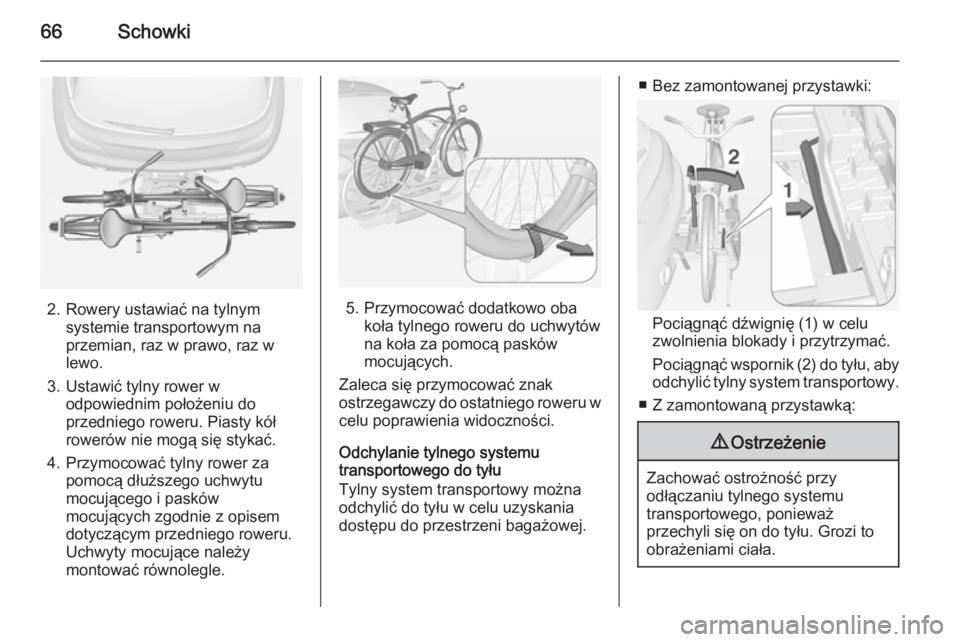

66Schowki
2. Rowery ustawiać na tylnymsystemie transportowym na
przemian, raz w prawo, raz w
lewo.
3. Ustawić tylny rower w odpowiednim położeniu do
przedniego roweru. Piasty kół
rowerów nie mogą się stykać.
4. Przymocować tylny rower za pomocą dłuższego uchwytu
mocującego i pasków
mocujących zgodnie z opisem
dotyczącym przedniego roweru.
Uchwyty mocujące należy
montować równolegle.5. Przymocować dodatkowo oba koła tylnego roweru do uchwytów
na koła za pomocą pasków
mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
■ Bez zamontowanej przystawki:
Pociągnąć dźwignię (1) w celu
zwolnienia blokady i przytrzymać.
Pociągnąć wspornik (2) do tyłu, aby
odchylić tylny system transportowy.
■ Z zamontowaną przystawką:
9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to
obrażeniami ciała.

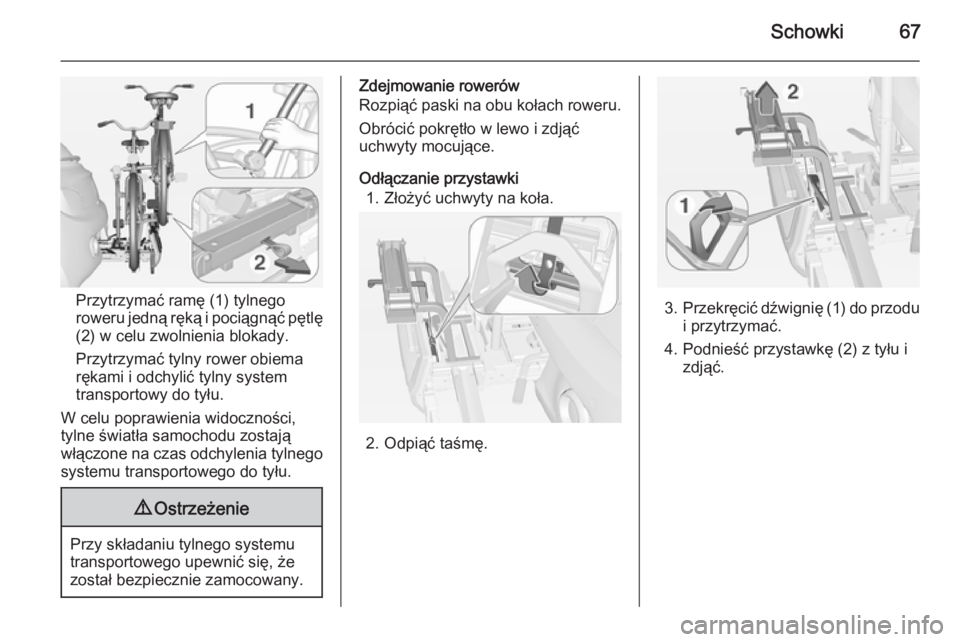

Schowki67
Przytrzymać ramę (1) tylnego
roweru jedną ręką i pociągnąć pętlę
(2) w celu zwolnienia blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.
W celu poprawienia widoczności,
tylne światła samochodu zostają
włączone na czas odchylenia tylnego
systemu transportowego do tyłu.
9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki 1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię (1) do przodu
i przytrzymać.
4. Podnieść przystawkę (2) z tyłu i zdjąć.

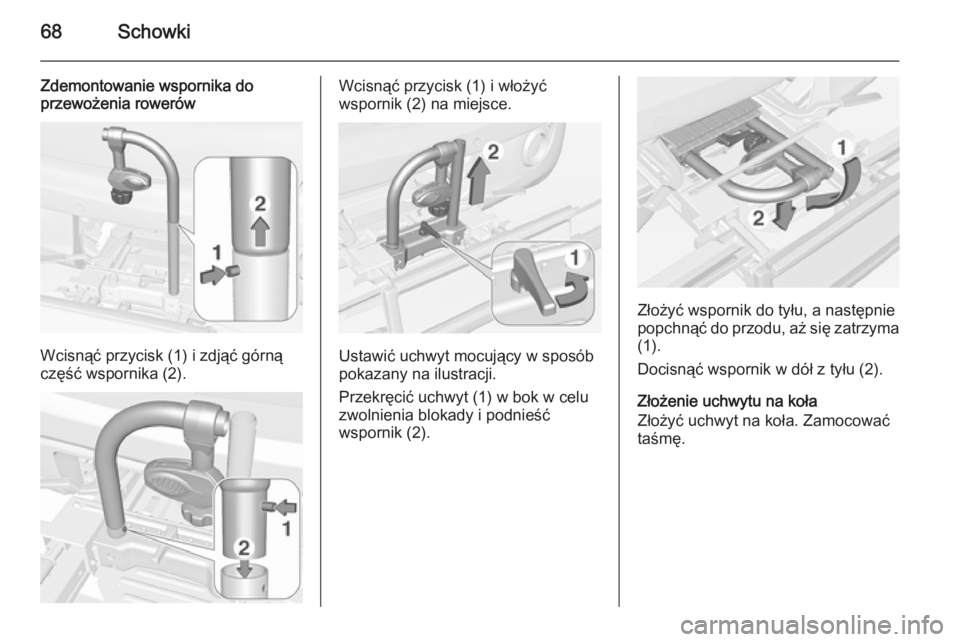

68Schowki
Zdemontowanie wspornika do
przewożenia rowerów
Wcisnąć przycisk (1) i zdjąć górną
część wspornika (2).
Wcisnąć przycisk (1) i włożyć
wspornik (2) na miejsce.
Ustawić uchwyt mocujący w sposób
pokazany na ilustracji.
Przekręcić uchwyt (1) w bok w celu zwolnienia blokady i podnieść
wspornik (2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma (1).
Docisnąć wspornik w dół z tyłu (2).
Złożenie uchwytu na koła
Złożyć uchwyt na koła. Zamocować
taśmę.

Schowki69
Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
do środka aż do oporu. Zamocować
taśmę.
Składanie tylnych świateł
Najpierw złożyć lampy tylne (1) do
przodu aż do oporu.
Następnie złożyć zawiasy (2) do
przodu aż do oporu.
Składanie oświetlenia tablicy
rejestracyjnej
Złożyć oświetlenie tablicy
rejestracyjnej do przodu.
Chowanie tylnego systemu
transportowego
Przestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system

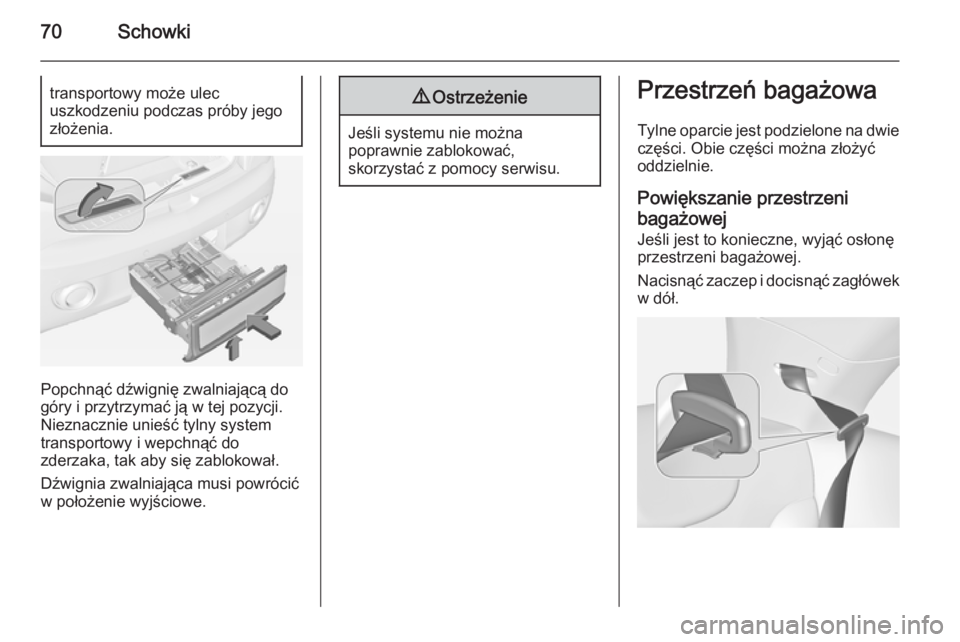

70Schowkitransportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwieczęści. Obie części można złożyćoddzielnie.
Powiększanie przestrzeni
bagażowej
Jeśli jest to konieczne, wyjąć osłonę
przestrzeni bagażowej.
Nacisnąć zaczep i docisnąć zagłówek w dół.
