2015.5 OPEL ADAM Instrukcja obsługi (in Polish)

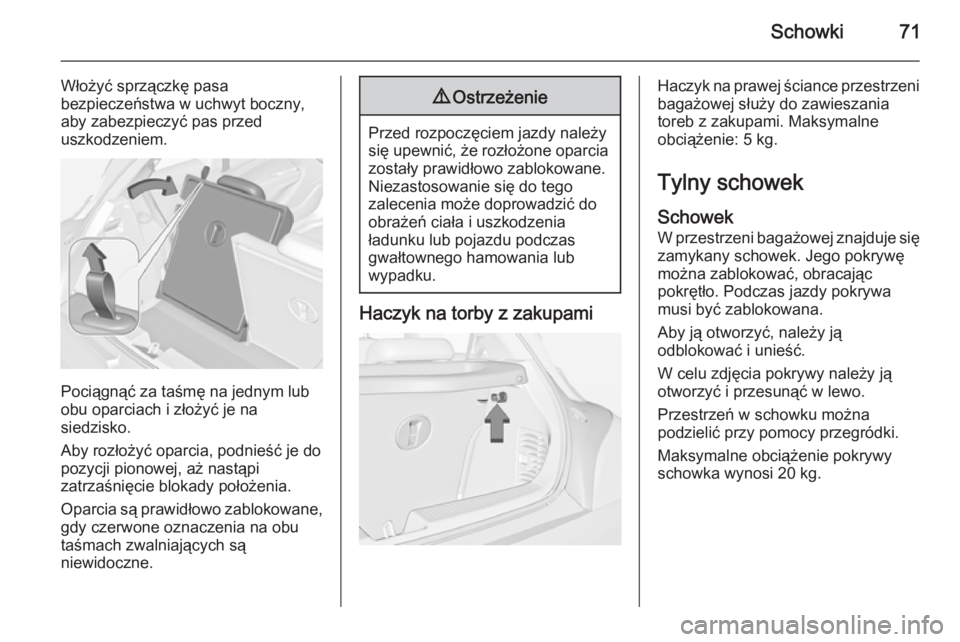

Schowki71
Włożyć sprzączkę pasa
bezpieczeństwa w uchwyt boczny,
aby zabezpieczyć pas przed
uszkodzeniem.
Pociągnąć za taśmę na jednym lub
obu oparciach i złożyć je na
siedzisko.
Aby rozłożyć oparcia, podnieść je do pozycji pionowej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo zablokowane, gdy czerwone oznaczenia na obu
taśmach zwalniających są
niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Haczyk na torby z zakupami
Haczyk na prawej ściance przestrzeni
bagażowej służy do zawieszania
toreb z zakupami. Maksymalne
obciążenie: 5 kg.
Tylny schowek Schowek
W przestrzeni bagażowej znajduje się zamykany schowek. Jego pokrywę
można zablokować, obracając
pokrętło. Podczas jazdy pokrywa
musi być zablokowana.
Aby ją otworzyć, należy ją
odblokować i unieść.
W celu zdjęcia pokrywy należy ją
otworzyć i przesunąć w lewo.
Przestrzeń w schowku można
podzielić przy pomocy przegródki.
Maksymalne obciążenie pokrywy
schowka wynosi 20 kg.

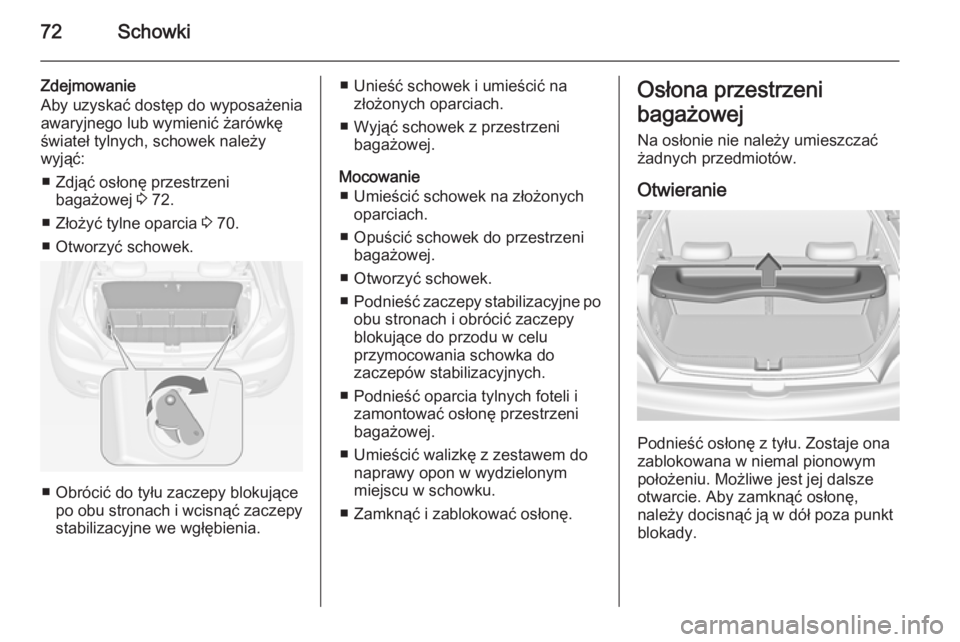

72Schowki
Zdejmowanie
Aby uzyskać dostęp do wyposażenia
awaryjnego lub wymienić żarówkę świateł tylnych, schowek należy
wyjąć:
■ Zdjąć osłonę przestrzeni bagażowej 3 72.
■ Złożyć tylne oparcia 3 70.
■ Otworzyć schowek.
■ Obrócić do tyłu zaczepy blokujące po obu stronach i wcisnąć zaczepy
stabilizacyjne we wgłębienia.
■ Unieść schowek i umieścić na złożonych oparciach.
■ Wyjąć schowek z przestrzeni bagażowej.
Mocowanie ■ Umieścić schowek na złożonych oparciach.
■ Opuścić schowek do przestrzeni bagażowej.
■ Otworzyć schowek.
■ Podnieść zaczepy stabilizacyjne po
obu stronach i obrócić zaczepy
blokujące do przodu w celu
przymocowania schowka do
zaczepów stabilizacyjnych.
■ Podnieść oparcia tylnych foteli i zamontować osłonę przestrzeni
bagażowej.
■ Umieścić walizkę z zestawem do naprawy opon w wydzielonym
miejscu w schowku.
■ Zamknąć i zablokować osłonę.Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Otwieranie
Podnieść osłonę z tyłu. Zostaje ona
zablokowana w niemal pionowym położeniu. Możliwe jest jej dalsze
otwarcie. Aby zamknąć osłonę,
należy docisnąć ją w dół poza punkt
blokady.

Schowki73
Wyjmowanie
Popchnąć osłonę od spodu w górę z
lewej i prawej strony, a następnie
wyjąć.
Wkładanie
Zablokować osłonę, wciskając ją w
prowadnice po obu stronach.
Tylna osłona podłogowa
Podnieść tylną osłonę podłogową,
aby uzyskać dostęp do wyposażenia
awaryjnego.
Narzędzia 3 201.
Osłona głośnika niskotonowego Podnieść tylną część osłony
podłogowej, aby uzyskać dostęp do
trójkąta ostrzegawczego.
Podczas zamykania osłony
podłogowej należy pamiętać, aby
przymocować ją paskiem z rzepem.
Zdejmowanie
Podnieść osłonę podłogową, aby
uzyskać dostęp do wyposażenia
awaryjnego lub wymienić żarówkę
świateł tylnych:
■ Podnieść i złożyć tylną część do przodu.
■ Wyciągnąć osłonę do tyłu – zostanie ona nieco podniesiona
przez prowadnicę.
■ Wyjąć osłonę z przestrzeni bagażowej.

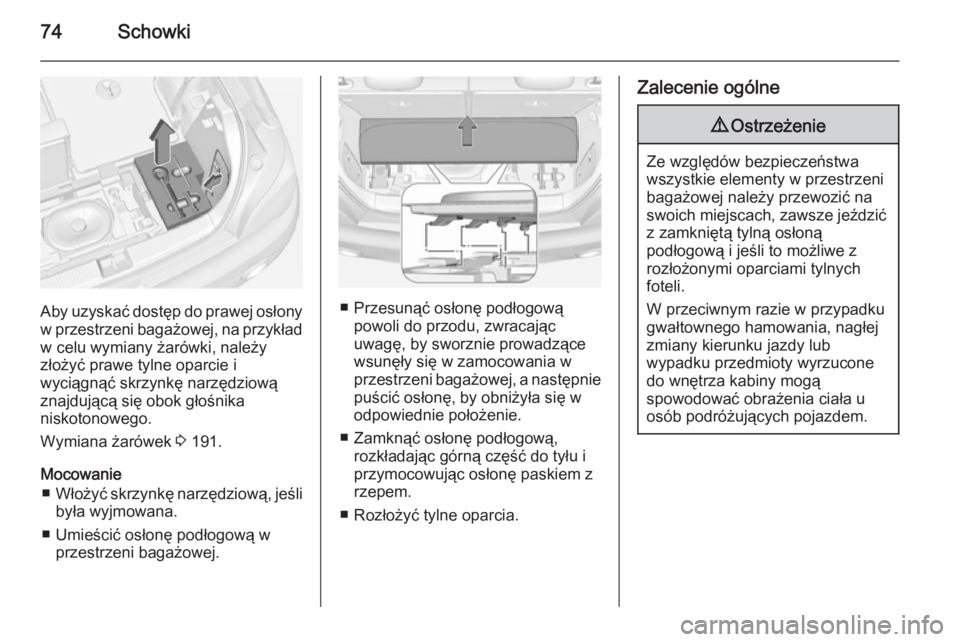

74Schowki
Aby uzyskać dostęp do prawej osłonyw przestrzeni bagażowej, na przykład
w celu wymiany żarówki, należy
złożyć prawe tylne oparcie i
wyciągnąć skrzynkę narzędziową
znajdującą się obok głośnika
niskotonowego.
Wymiana żarówek 3 191.
Mocowanie ■ Włożyć skrzynkę narzędziową, jeśli
była wyjmowana.
■ Umieścić osłonę podłogową w przestrzeni bagażowej.■ Przesunąć osłonę podłogowąpowoli do przodu, zwracając
uwagę, by sworznie prowadzące
wsunęły się w zamocowania w przestrzeni bagażowej, a następnie
puścić osłonę, by obniżyła się w odpowiednie położenie.
■ Zamknąć osłonę podłogową, rozkładając górną część do tyłu i
przymocowując osłonę paskiem z
rzepem.
■ Rozłożyć tylne oparcia.
Zalecenie ogólne9 Ostrzeżenie
Ze względów bezpieczeństwa
wszystkie elementy w przestrzeni bagażowej należy przewozić naswoich miejscach, zawsze jeździć z zamkniętą tylną osłoną
podłogową i jeśli to możliwe z
rozłożonymi oparciami tylnych
foteli.
W przeciwnym razie w przypadku
gwałtownego hamowania, nagłej
zmiany kierunku jazdy lub
wypadku przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.

Schowki75Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Trójkąt ostrzegawczy
Trójkąt ostrzegawczy jest
przymocowany elastycznymi
paskami w przestrzeni bagażowej,
poniżej tylnej klapy.
Jeśli pojazd jest wyposażony w
schowek znajdujący się w przestrzeni
bagażowej, należy go wyjąć, aby
uzyskać dostęp do trójkąta
ostrzegawczego 3 71.
Wersja ze skrzynką głośnika
niskotonowego
Podnieść tylną część osłony
podłogowej. Pociągnąć za uchwyt,
aby wyjąć trójkąt ostrzegawczy.
Pokrywa schowka pod tylną podłogą
3 73.

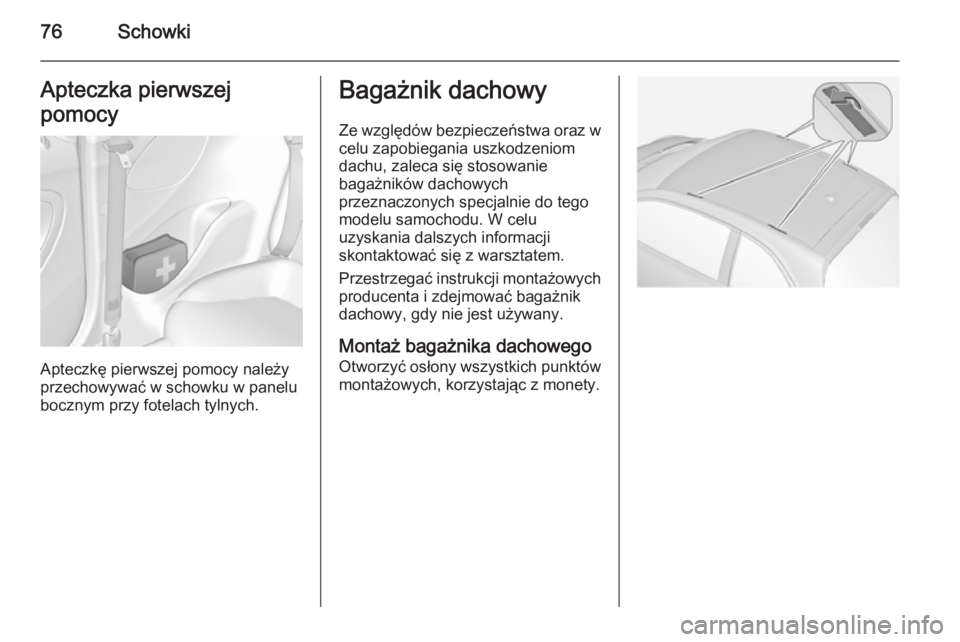

76SchowkiApteczka pierwszej
pomocy
Apteczkę pierwszej pomocy należy
przechowywać w schowku w panelu
bocznym przy fotelach tylnych.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowegoOtworzyć osłony wszystkich punktów
montażowych, korzystając z monety.

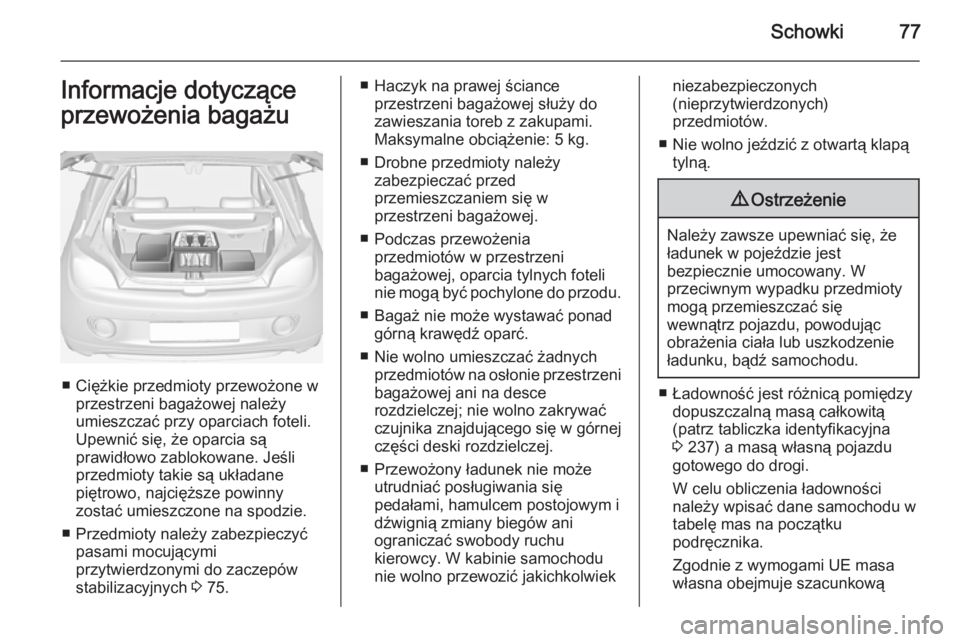

Schowki77Informacje dotycząceprzewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 75.
■ Haczyk na prawej ściance
przestrzeni bagażowej służy do
zawieszania toreb z zakupami. Maksymalne obciążenie: 5 kg.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie wolno umieszczać żadnych przedmiotów na osłonie przestrzeni
bagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w górnej
części deski rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiekniezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 237) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową

78Schowki
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 50 kg. Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.
