Pielęgnacja samochodu191
3. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
4. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
5. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
6. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć i zablokować osłonę w zderzaku. Założyć małą osłonę.
Światła tylne Wersje ze skrzynką głośnika
niskotonowego
Wyjąć osłonę podłogową przestrzeni
bagażowej. Wyjąć też skrzynkę
narzędziową po prawej stronie w celu
uzyskania dostępu do osłony 3 73.
Wersje ze schowkiem
Wyjąć schowek, aby uzyskać dostęp
do osłony 3 71.
1. Zwolnić osłonę po odpowiedniej
stronie i zdjąć.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.

192Pielęgnacja samochodu
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
lampę kierunkowskazu 1
światło tylne 2
światło tylne/światło hamowania 3
Jeśli światło tylne 2 i światło tylne/
światło hamowania 3 składają się
z diod LED, w celu wymiany
należy skorzystać z pomocy
warsztatu.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo.Upewnić się, że przewody
znajdują się w swoich kanałach.Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikową nakrętkę od strony
przestrzeni bagażowej.
Naciągnąć okrągłą uszczelkę na
wgłębienie w obudowie lampy.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne Światło cofania znajduje się po
prawej stronie zderzaka, a tylne
światło przeciwmgielne – po jego
lewej stronie.
Opis wymiany żarówek jest taki sam dla obu świateł.

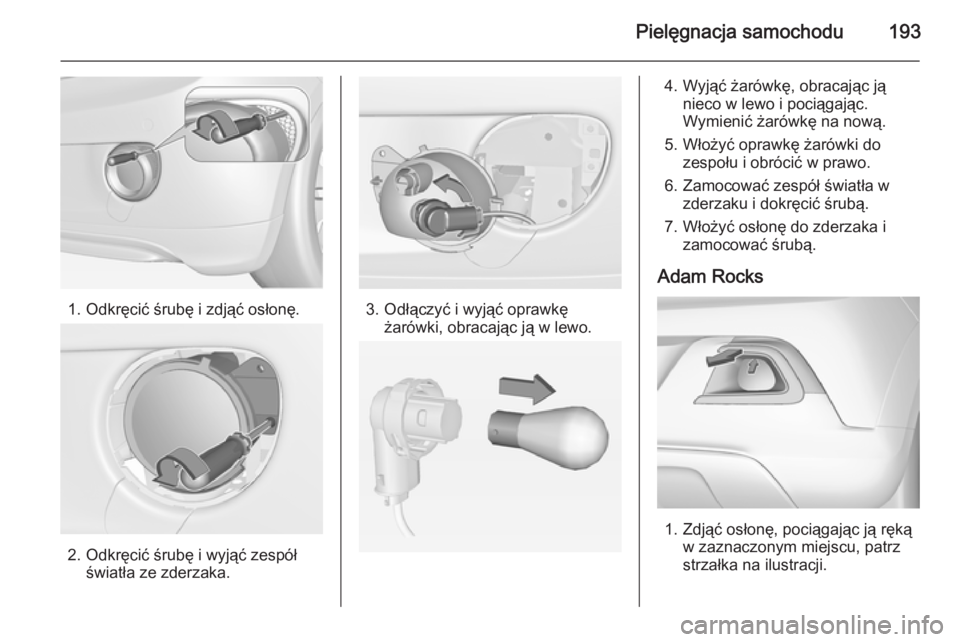

Pielęgnacja samochodu193
1. Odkręcić śrubę i zdjąć osłonę.
2. Odkręcić śrubę i wyjąć zespółświatła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Zdjąć osłonę, pociągając ją ręką w zaznaczonym miejscu, patrz
strzałka na ilustracji.

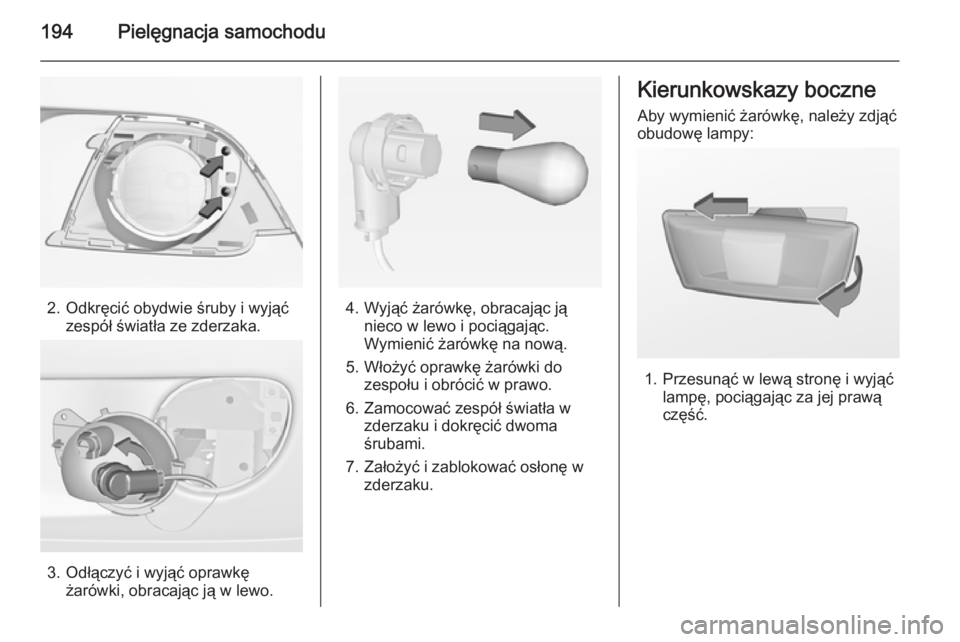

194Pielęgnacja samochodu
2. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
7. Założyć i zablokować osłonę w zderzaku.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

Pielęgnacja samochodu195
2.Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.

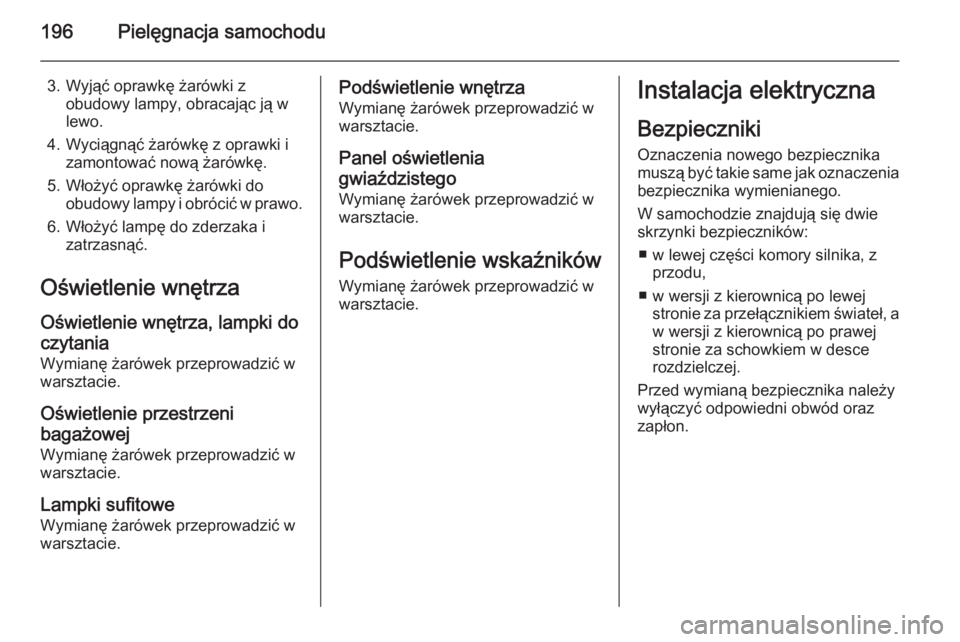

196Pielęgnacja samochodu
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzenibagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe
Wymianę żarówek przeprowadzić w
warsztacie.Podświetlenie wnętrza
Wymianę żarówek przeprowadzić w
warsztacie.
Panel oświetlenia
gwiaździstego Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w wersji z kierownicą po lewej stronie za przełącznikiem świateł, aw wersji z kierownicą po prawejstronie za schowkiem w descerozdzielczej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

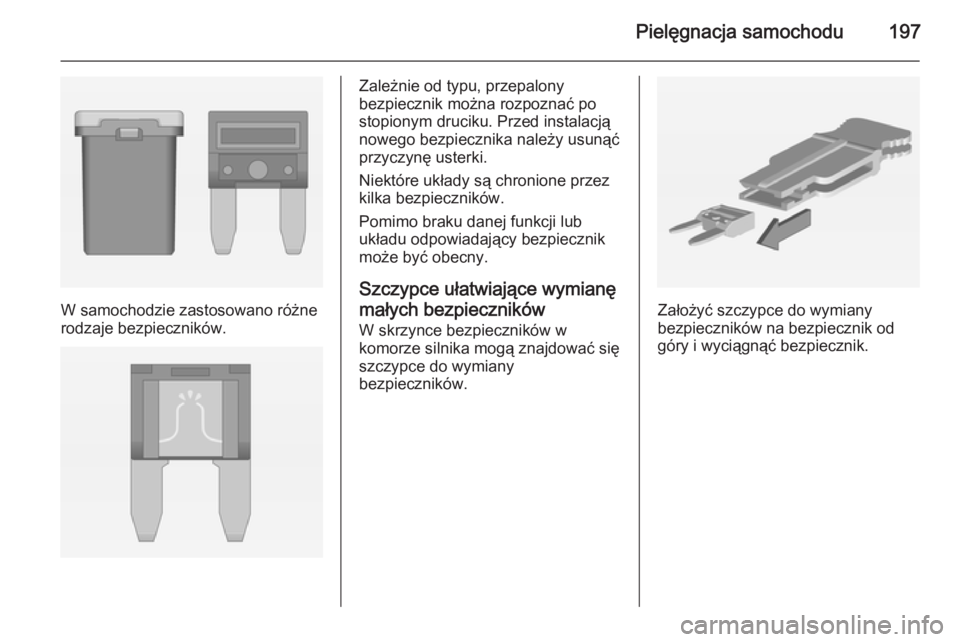

Pielęgnacja samochodu197
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.

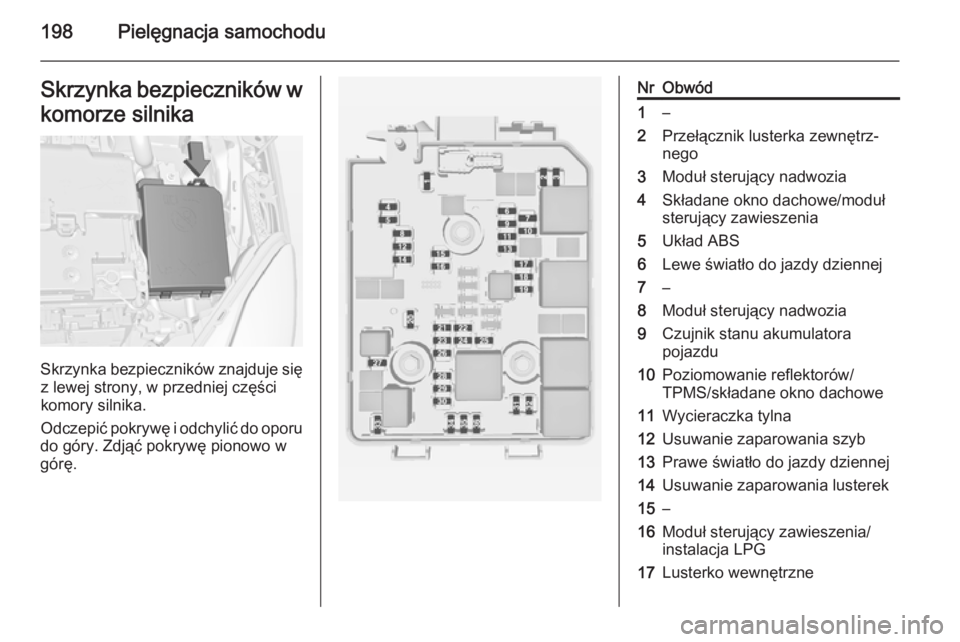

198Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
NrObwód1–2Przełącznik lusterka zewnętrz‐
nego3Moduł sterujący nadwozia4Składane okno dachowe/moduł
sterujący zawieszenia5Układ ABS6Lewe światło do jazdy dziennej7–8Moduł sterujący nadwozia9Czujnik stanu akumulatora
pojazdu10Poziomowanie reflektorów/
TPMS/składane okno dachowe11Wycieraczka tylna12Usuwanie zaparowania szyb13Prawe światło do jazdy dziennej14Usuwanie zaparowania lusterek15–16Moduł sterujący zawieszenia/
instalacja LPG17Lusterko wewnętrzne
