2014 YAMAHA YZF-R1 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha dealer, zelfs als het
olieniveau in or de is.11. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
12. Breng de stroomlijnpanelen aan.
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU38174
Controleren van het koelvloeistofniveau 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKINGHet koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
 Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.2. Controleer het koelvloeistofniveau in
het reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als de koelvloeistof bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan het deksel van het
koelvloeistofreservoir door de bouten
los te halen, open de reservoirdop en
vul koelvloeistof bij tot de merkstreep
voor maximumniveau.
WAARSCHUWING! Verwij der alleen
d e dop van het koelvloeistofreser-
voir. Pro beer nooit om de ra diator-
vul dop te verwijd eren als de motor
kou d is.
[DWA15162]
LET OP: Als er geen
koelvloeistof aanwezi g is, g eb ruik
d an in plaats d aarvan ged istilleer d
water of onthar d leid ingwater. Ge-
b ruik geen har d water of zout wa-
ter, dit is scha delijk voor de motor.
Als er in plaats van koelvloeistof
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
3 2
U2SGD0D0.book Page 15 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
water is geb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof,
an ders is het systeem niet be-
scherm d te gen vorst en corrosie.
Als er water aan d e koelvloeistof is
toe gevoe gd, laat d an een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van de koelvloeistof
controleren om te voorkomen dat
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
4. Sluit de reservoirdop en breng dan het
deksel van het koelvloeistofreservoir
aan door de bouten te monteren.
DAU47304
Om de koelvloeistof te verversen
1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Verwijder de stroomlijnpanelen B en C. (Zie pagina 6-9.)
3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen. 4. Verwijder de radiatorvuldop.
WAARSCHUWING! Pro beer nooit
om de rad iatorvul dop te verwij de-
ren als d e motor warm is.
[DWA10382]
5. Verwijder de aftapplug voor koelvloei-
stof en de pakking om het koelsy-
steem af te tappen.
1. Kap koelvloeistofreservoir
2. Bout
1
2
1. Dop koelvloeistofreservoirInhou d koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Radiatorvuldop
1. Aftapplug koelvloeistof
2. Pakking
1
12
U2SGD0D0.book Page 16 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
6. Verwijder de kap van het koelvloei-stofreservoir door de bouten te verwij-
deren en de verwijder vervolgens de
dop van het koelvloeistofreservoir. 7. Verwijder het koelvloeistofreservoir
door de bouten te verwijderen en keer
dan het reservoir ondersteboven om
het leeg te maken.
8. Spoel het koelsysteem nadat alle koelvloeistof is uitgestroomd grondig
door met schoon leidingwater.
9. Monteer het koelvloeistofreservoir
door de bouten aan te brengen.
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment. 11. Giet de aanbevolen koelvloeistof in
het reservoir tot aan de merkstreep
voor maximumniveau en breng dan de
dop van het koelvloeistofreservoir
aan.
12. Giet de aanbevolen koelvloeistof in de radiator totdat deze vol is.
13. Breng de radiatorvuldop aan, start de motor, laat deze een paar minuten
stationair draaien en zet hem dan uit.
14. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koel-
vloeistof bij tot het niveau boven in de
radiator staat en breng dan de radia-
torvuldop aan.1. Kap koelvloeistofreservoir
2. Bout
1. Dop koelvloeistofreservoir
1
2
1
1. Koelvloeistofreservoir
2. Bout
Aanhaalmoment:Aftapplug koelvloeistof:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
1
2
Mengverhou din g antivries/water:
1:1
Aan bevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelhei d koelvloeistof:
Inhoud radiator (inclusief alle leidin-
gen):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2SGD0D0.book Page 17 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
15. Start de motor en controleer dan of er-gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
16. Monteer het deksel van het koelvloei-
stofreservoir door de bouten aan te
brengen.
17. Breng de stroomlijnpanelen aan.
DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
Stationair toerental:1150–1250 tpm
U2SGD0D0.book Page 18 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21385
De vrije slag van de gas greep
controlerenDe vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21402
Klepspelin gDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21777
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl d e
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e om gevin gstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passag ier,
b ag ag e en accessoires d at
voor dit
mo del is vast gestel d.
1. Vrije slag van gasgreep
1
U2SGD0D0.book Page 19 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten b anden door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger
ed en voordat het zijn optimale
ei genschappen verkrijg t.
Bandenspannin g (g emeten op kou-
d e ban den):
0–90 k g (0–198 l b):
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
90–189 k g (198–417 l b):
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rij den met ho ge snelhei d:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale belastin g*:
189 kg (417 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
U2SGD0D0.book Page 20 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10482
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het wegge
dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of d e ventiel dopjes
stevi g zijn bevesti gd om zo lucht-
lekka ge te voorkomen.

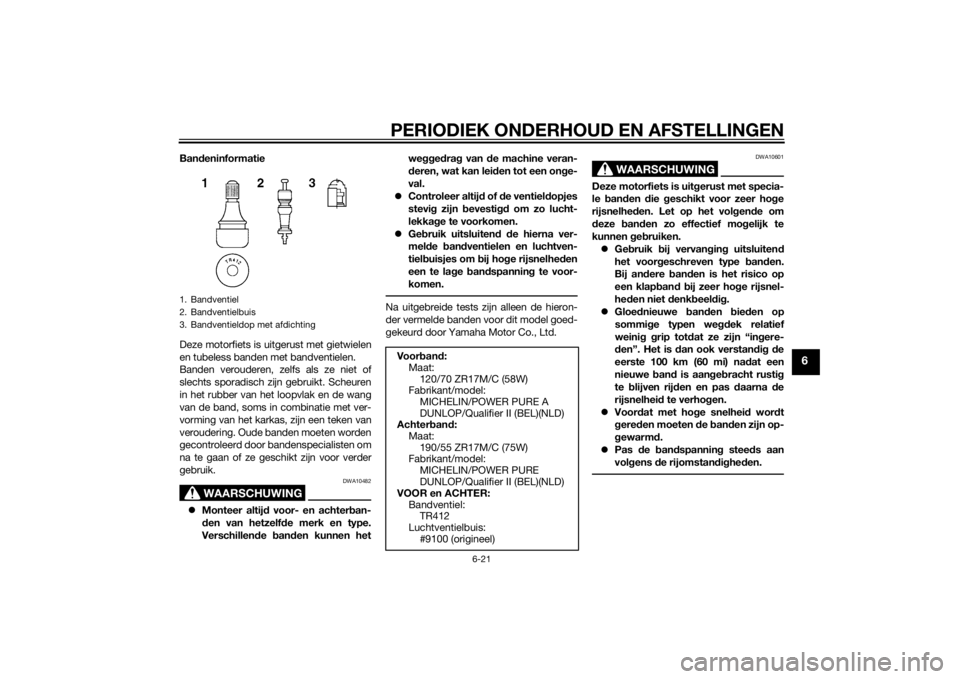

 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om b ij hoge rijsnelhe den
een te la ge ban dspannin g te voor-
komen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model goed-
gekeurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluitend
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot dat
ze zijn “in gere-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/POWER PURE A
DUNLOP/Qualifier II (BEL)(NLD)
Achter ban d:
Maat: 190/55 ZR17M/C (75W)
Fabrikant/model:
MICHELIN/POWER PURE
DUNLOP/Qualifier II (BEL)(NLD)
VOOR en ACHTER:
Bandventiel:TR412
Luchtventielbuis:
#9100 (origineel)
U2SGD0D0.book Page 21 Monday, June 17, 2013 2:19 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig. Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU33892
Vrije sla g van koppelin gshen del
afstellenDe vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
1. Borgmoer
2. Stelmoer voor vrije slag van de koppelings- hendel
1
2
(a) (b)
U2SGD0D0.book Page 22 Monday, June 17, 2013 2:19 PM
