2014 YAMAHA YZ450F Betriebsanleitungen (in German)

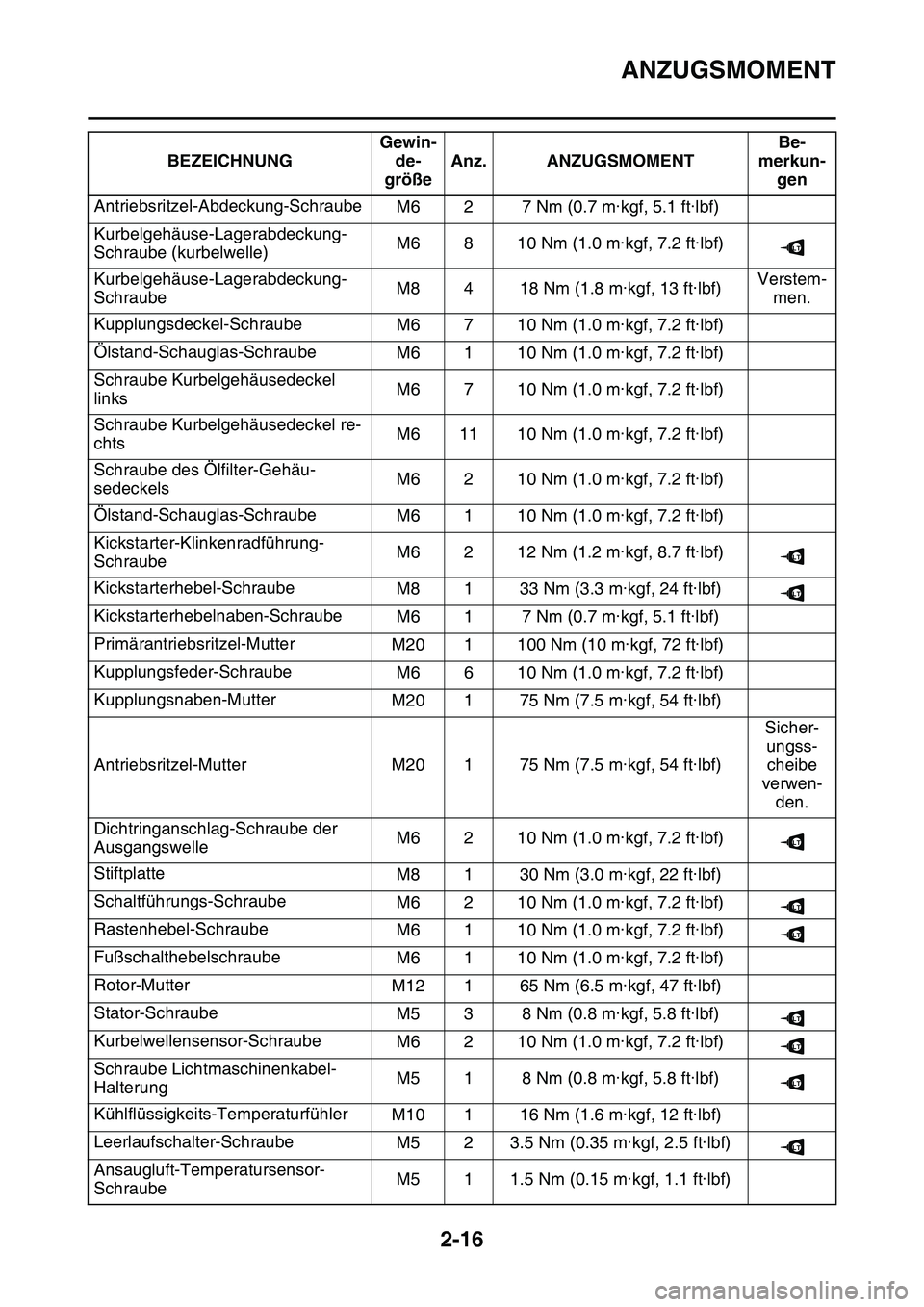

ANZUGSMOMENT
2-16
Antriebsritzel-Abdeckung-Schraube
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kurbelgehäuse-Lagerabdeckung-
Schraube (kurbelwelle)M6 8 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Kurbelgehäuse-Lagerabdeckung-
SchraubeM8 4 18 Nm (1.8 m·kgf, 13 ft·lbf)Verstem-
men.
Kupplungsdeckel-Schraube
M6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ölstand-Schauglas-Schraube
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube Kurbelgehäusedeckel
linksM6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube Kurbelgehäusedeckel re-
chtsM6 11 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube des Ölfilter-Gehäu-
sedeckelsM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ölstand-Schauglas-Schraube
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Kickstarter-Klinkenradführung-
SchraubeM6 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Kickstarterhebel-Schraube
M8 1 33 Nm (3.3 m·kgf, 24 ft·lbf)
Kickstarterhebelnaben-Schraube
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Primärantriebsritzel-Mutter
M20 1 100 Nm (10 m·kgf, 72 ft·lbf)
Kupplungsfeder-Schraube
M6 6 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Kupplungsnaben-Mutter
M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)
Antriebsritzel-Mutter M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)Sicher-
ungss-
cheibe
verwen-
den.
Dichtringanschlag-Schraube der
AusgangswelleM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Stiftplatte
M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Schaltführungs-Schraube
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rastenhebel-Schraube
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Fußschalthebelschraube
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rotor-Mutter
M12 1 65 Nm (6.5 m·kgf, 47 ft·lbf)
Stator-Schraube
M5 3 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Kurbelwellensensor-Schraube
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube Lichtmaschinenkabel-
HalterungM5 1 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Kühlflüssigkeits-Temperaturfühler
M10 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Leerlaufschalter-Schraube
M5 2 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Ansaugluft-Temperatursensor-
SchraubeM5 1 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf) BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen
LT
LT
LT
LT
LT
LT
LT
LT
LT
LT

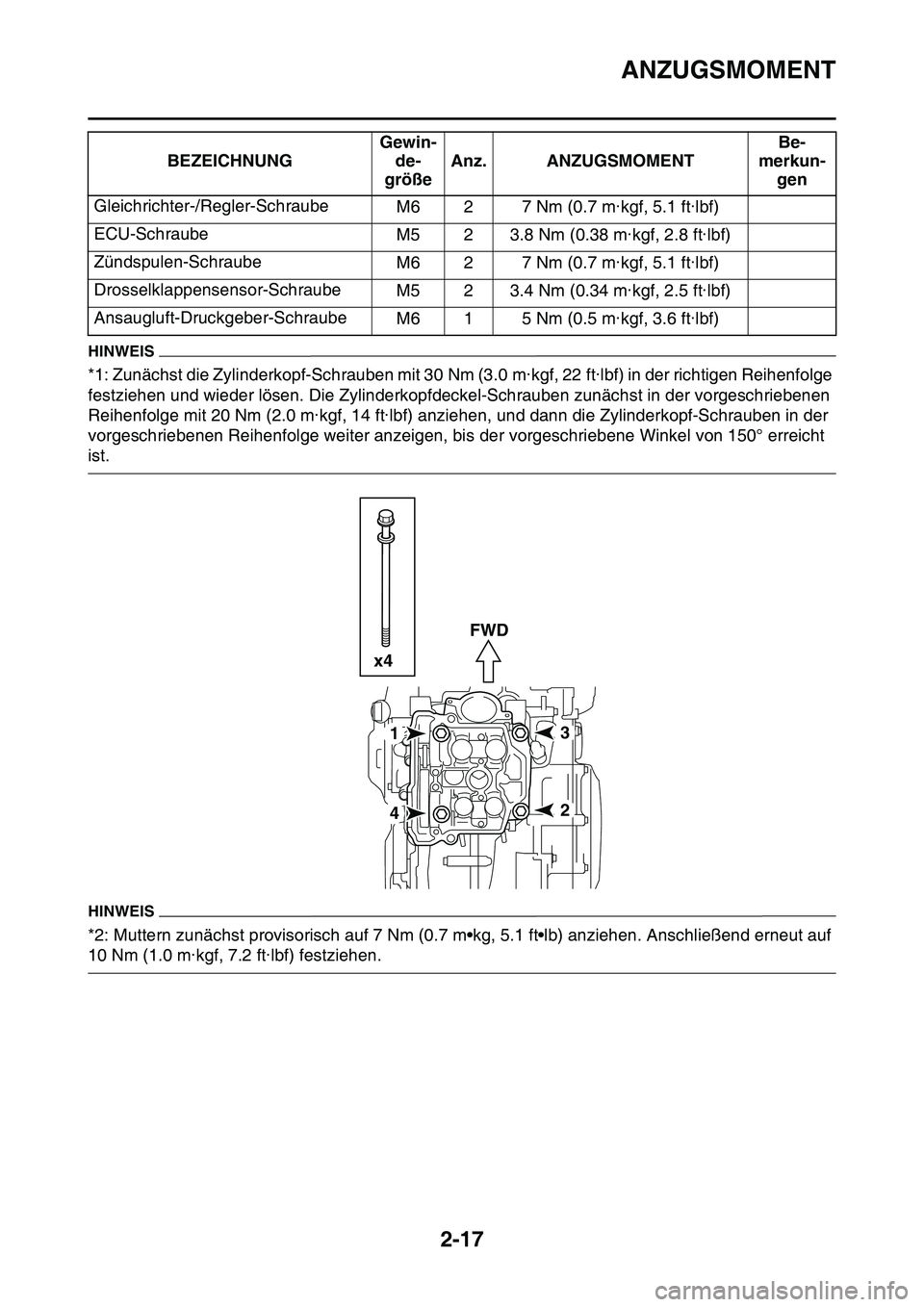

ANZUGSMOMENT
2-17
HINWEIS
*1: Zunächst die Zylinderkopf-Schrauben mit 30 Nm (3.0 m·kgf, 22 ft·lbf) in der richtigen Reihenfolge
festziehen und wieder lösen. Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen
Reihenfolge mit 20 Nm (2.0 m·kgf, 14 ft·lbf) anziehen, und dann die Zylinderkopf-Schrauben in der
vorgeschriebenen Reihenfolge weiter anzeigen, bis der vorgeschriebene Winkel von 150° erreicht
ist.
HINWEIS
*2: Muttern zunächst provisorisch auf 7 Nm (0.7 m•kg, 5.1 ft•lb) anziehen. Anschließend erneut auf
10 Nm (1.0 m·kgf, 7.2 ft·lbf) festziehen.Gleichrichter-/Regler-Schraube
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
ECU-Schraube
M5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Zündspulen-Schraube
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Drosselklappensensor-Schraube
M5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Ansaugluft-Druckgeber-Schraube
M6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf) BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen
1
42
3 x4FWD

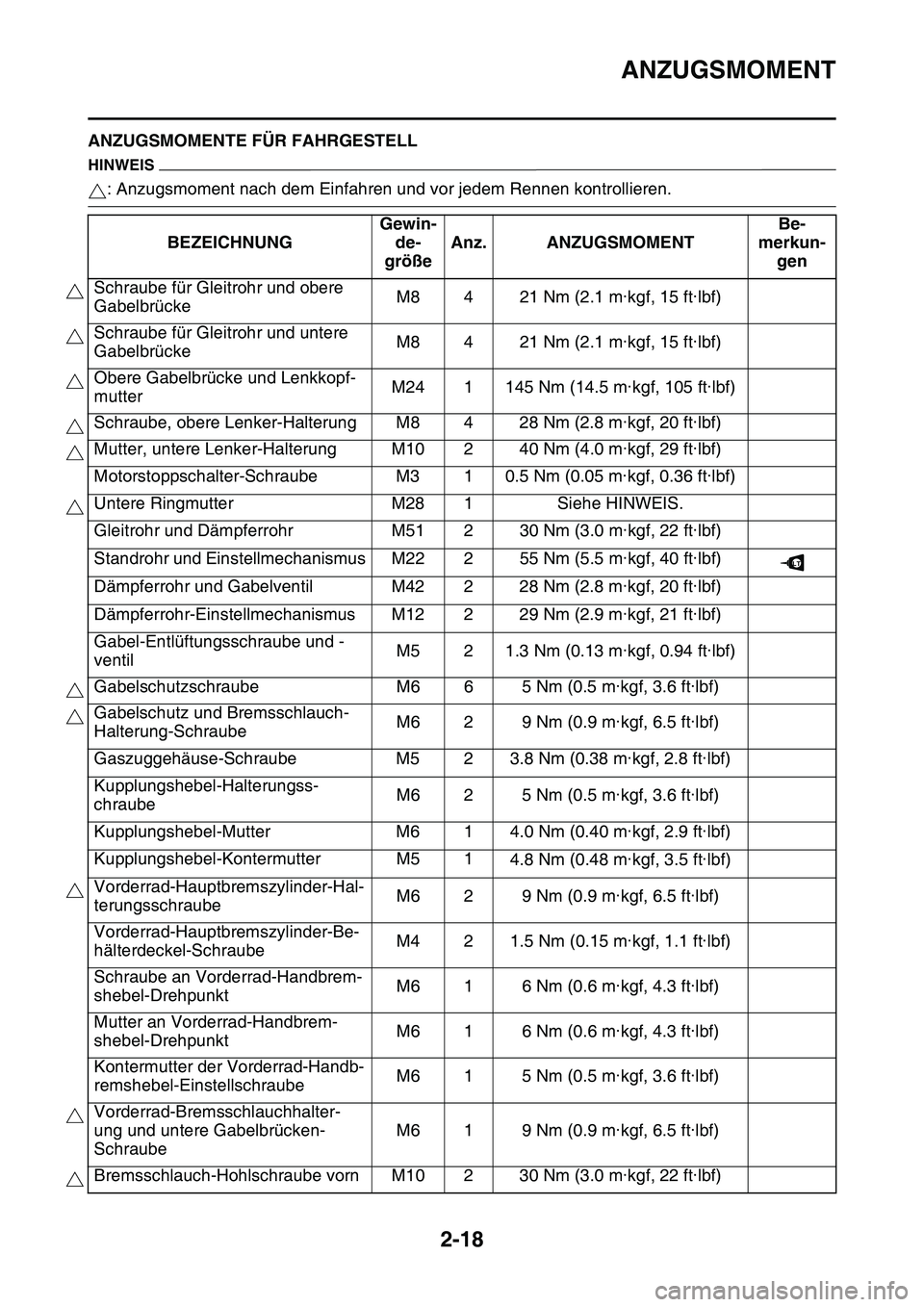

ANZUGSMOMENT
2-18
GAS1SL1058ANZUGSMOMENTE FÜR FAHRGESTELL
HINWEIS
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen
Schraube für Gleitrohr und obere
GabelbrückeM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Schraube für Gleitrohr und untere
GabelbrückeM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Obere Gabelbrücke und Lenkkopf-
mutterM24 1 145 Nm (14.5 m·kgf, 105 ft·lbf)
Schraube, obere Lenker-Halterung M8 4 28 Nm (2.8 m·kgf, 20 ft·lbf)
Mutter, untere Lenker-Halterung M10 2 40 Nm (4.0 m·kgf, 29 ft·lbf)
Motorstoppschalter-Schraube M3 1 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Untere Ringmutter M28 1 Siehe HINWEIS.
Gleitrohr und Dämpferrohr M51 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Standrohr und EinstellmechanismusM22 2 55 Nm (5.5 m·kgf, 40 ft·lbf)
Dämpferrohr und Gabelventil M42 2 28 Nm (2.8 m·kgf, 20 ft·lbf)
Dämpferrohr-Einstellmechanismus M12 2 29 Nm (2.9 m·kgf, 21 ft·lbf)
Gabel-Entlüftungsschraube und -
ventilM5 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Gabelschutzschraube M6 6 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Gabelschutz und Bremsschlauch-
Halterung-SchraubeM6 2 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Gaszuggehäuse-Schraube M5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Kupplungshebel-Halterungss-
chraubeM6 2 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Kupplungshebel-Mutter M6 1 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Kupplungshebel-Kontermutter M5 1
4.8 Nm (0.48 m·kgf, 3.5 ft·lbf)
Vorderrad-Hauptbremszylinder-Hal-
terungsschraubeM6 2 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vorderrad-Hauptbremszylinder-Be-
hälterdeckel-SchraubeM4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Schraube an Vorderrad-Handbrem-
shebel-DrehpunktM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Mutter an Vorderrad-Handbrem-
shebel-DrehpunktM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Kontermutter der Vorderrad-Handb-
remshebel-EinstellschraubeM6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Vorderrad-Bremsschlauchhalter-
ung und untere Gabelbrücken-
SchraubeM6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Bremsschlauch-Hohlschraube vorn M10 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
LT

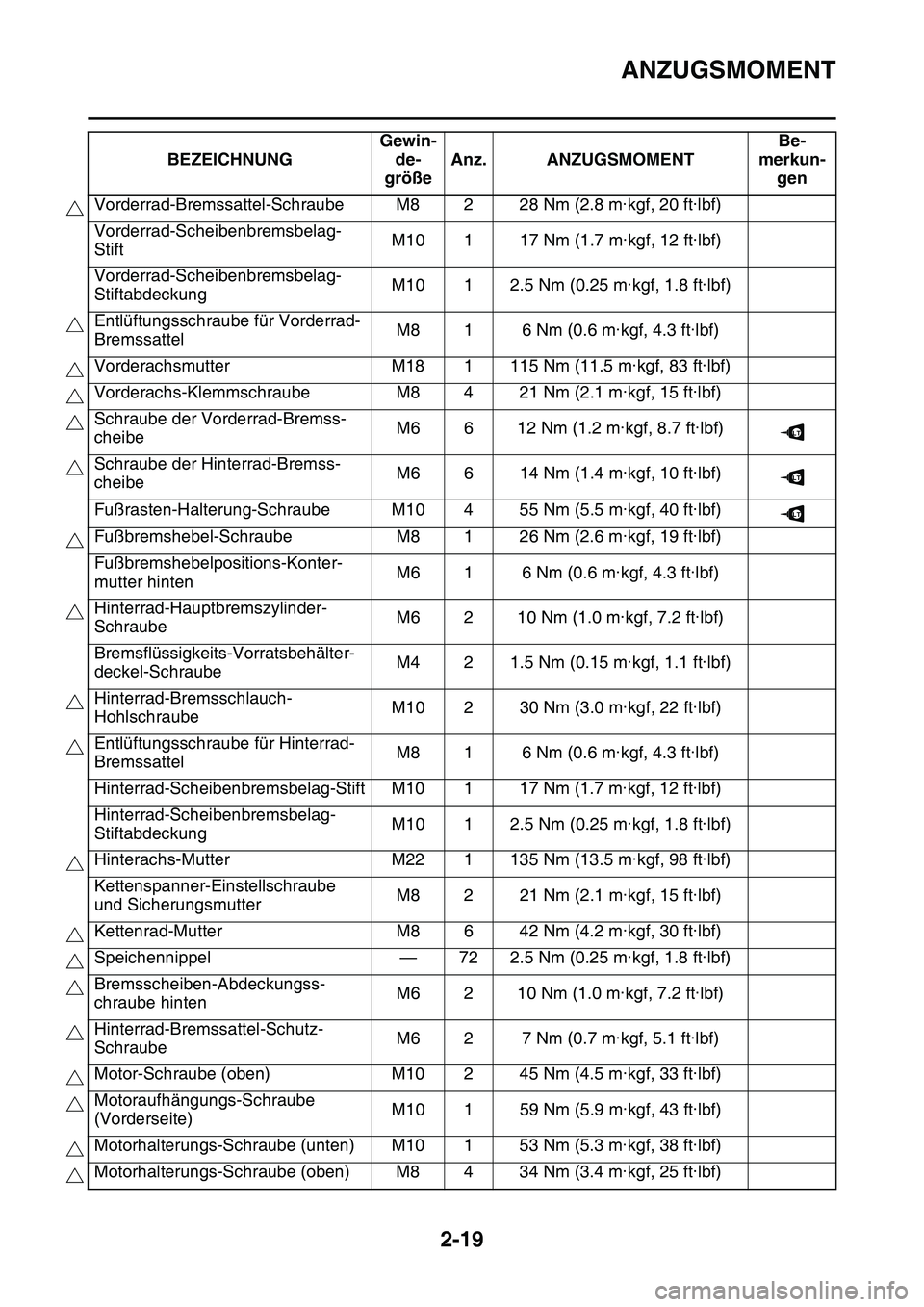

ANZUGSMOMENT
2-19
Vorderrad-Bremssattel-Schraube M8 2 28 Nm (2.8 m·kgf, 20 ft·lbf)
Vorderrad-Scheibenbremsbelag-
StiftM10 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Vorderrad-Scheibenbremsbelag-
Stiftabdeckung M10 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Entlüftungsschraube für Vorderrad-
Bremssattel M8 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vorderachsmutter M18 1 115 Nm (11.5 m·kgf, 83 ft·lbf)
Vorderachs-Klemmschraube M8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Schraube der Vorderrad-Bremss-
cheibe M6 6 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Schraube der Hinterrad-Bremss-
cheibe M6 6 14 Nm (1.4 m·kgf, 10 ft·lbf)
Fußrasten-Halterung-Schraube M10 4 55 Nm (5.5 m·kgf, 40 ft·lbf)
Fußbremshebel-Schraube M8 1 26 Nm (2.6 m·kgf, 19 ft·lbf)
Fußbremshebelpositions-Konter-
mutter hinten M6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Hinterrad-Hauptbremszylinder-
Schraube M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bremsflüssigkeits-Vorratsbehälter-
deckel-Schraube M4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Hinterrad-Bremsschlauch-
Hohlschraube M10 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Entlüftungsschraube für Hinterrad-
Bremssattel M8 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Hinterrad-Scheibenbremsbelag-Stift M10 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Hinterrad-Scheibenbremsbelag-
Stiftabdeckung M10 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Hinterachs-Mutter M22 1 135 Nm (13.5 m·kgf, 98 ft·lbf)
Kettenspanner-Einstellschraube
und Sicherungsmutter M8 2 21 Nm (2.1 m·kgf, 15 ft·lbf)
Kettenrad-Mutter M8 6 42 Nm (4.2 m·kgf, 30 ft·lbf)
Speichennippel — 72 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Bremsscheiben-Abdeckungss-
chraube hinten M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Hinterrad-Bremssattel-Schutz-
Schraube M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Motor-Schraube (oben) M10 2 45 Nm (4.5 m·kgf, 33 ft·lbf)
Motoraufhängungs-Schraube
(Vorderseite) M10 1 59 Nm (5.9 m·kgf, 43 ft·lbf)
Motorhalterungs-Schraube (unten) M10 1 53 Nm (5.3 m·kgf, 38 ft·lbf)
Motorhalterungs-Schraube (oben) M8 4 34 Nm (3.4 m·kgf, 25 ft·lbf) BEZEICHNUNG
Gewin-
de-
größe Anz. ANZUGSMOMENT Be-
merkun- gen
LT
LT
LT

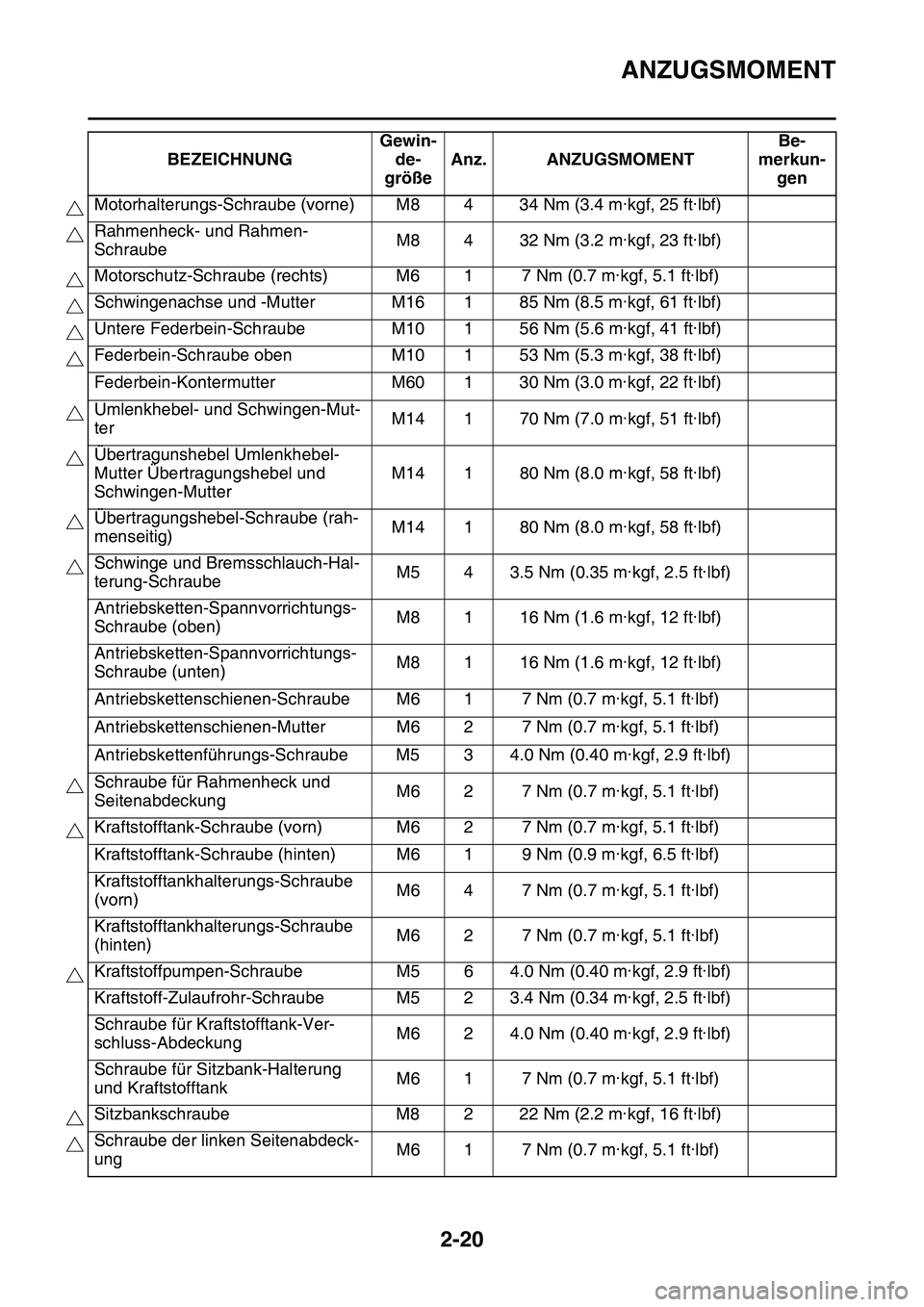

ANZUGSMOMENT
2-20
Motorhalterungs-Schraube (vorne) M8 4 34 Nm (3.4 m·kgf, 25 ft·lbf)
Rahmenheck- und Rahmen-
SchraubeM8 4 32 Nm (3.2 m·kgf, 23 ft·lbf)
Motorschutz-Schraube (rechts) M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schwingenachse und -Mutter M16 1 85 Nm (8.5 m·kgf, 61 ft·lbf)
Untere Federbein-Schraube M10 1 56 Nm (5.6 m·kgf, 41 ft·lbf)
Federbein-Schraube oben M10 1 53 Nm (5.3 m·kgf, 38 ft·lbf)
Federbein-Kontermutter M60 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Umlenkhebel- und Schwingen-Mut-
terM14 1 70 Nm (7.0 m·kgf, 51 ft·lbf)
Übertragunshebel Umlenkhebel-
Mutter Übertragungshebel und
Schwingen-MutterM14 1 80 Nm (8.0 m·kgf, 58 ft·lbf)
Übertragungshebel-Schraube (rah-
menseitig)M14 1 80 Nm (8.0 m·kgf, 58 ft·lbf)
Schwinge und Bremsschlauch-Hal-
terung-SchraubeM5 4 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Antriebsketten-Spannvorrichtungs-
Schraube (oben)M8 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Antriebsketten-Spannvorrichtungs-
Schraube (unten)M8 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Antriebskettenschienen-Schraube M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Antriebskettenschienen-Mutter M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Antriebskettenführungs-Schraube M5 3 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Schraube für Rahmenheck und
SeitenabdeckungM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstofftank-Schraube (vorn) M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstofftank-Schraube (hinten) M6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Kraftstofftankhalterungs-Schraube
(vorn)M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstofftankhalterungs-Schraube
(hinten)M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstoffpumpen-Schraube M5 6 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Kraftstoff-Zulaufrohr-Schraube M5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Schraube für Kraftstofftank-Ver-
schluss-AbdeckungM6 2 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Schraube für Sitzbank-Halterung
und KraftstofftankM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Sitzbankschraube M8 2 22 Nm (2.2 m·kgf, 16 ft·lbf)
Schraube der linken Seitenabdeck-
ungM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf) BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen

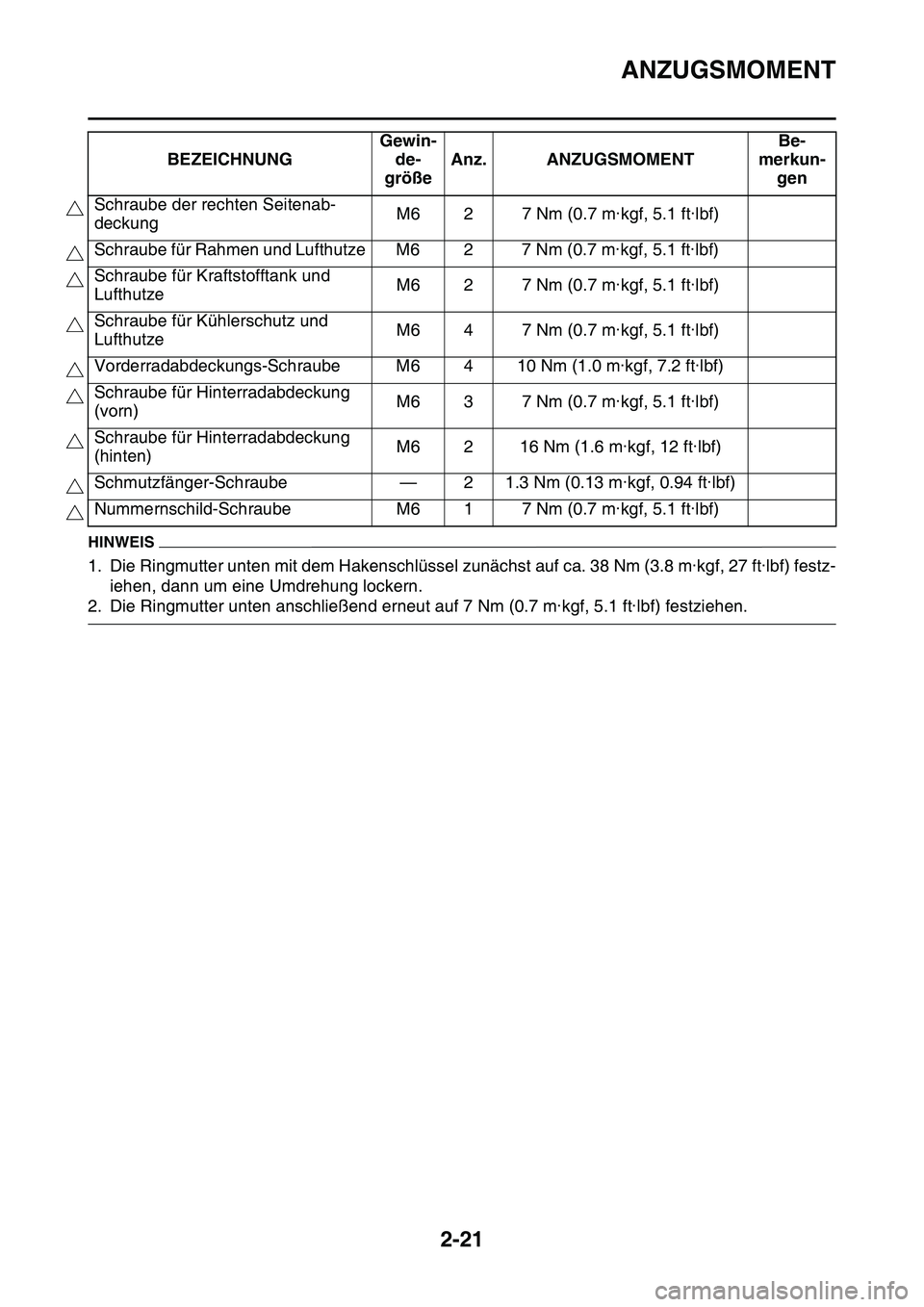

ANZUGSMOMENT
2-21
HINWEIS
1. Die Ringmutter unten mit dem Hakenschlüssel zunächst auf ca. 38 Nm (3.8 m·kgf, 27 ft·lbf) festz-
iehen, dann um eine Umdrehung lockern.
2. Die Ringmutter unten anschließend erneut auf 7 Nm (0.7 m·kgf, 5.1 ft·lbf) festziehen.Schraube der rechten Seitenab-
deckungM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Rahmen und Lufthutze M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Kraftstofftank und
LufthutzeM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Kühlerschutz und
LufthutzeM6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vorderradabdeckungs-Schraube M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube für Hinterradabdeckung
(vorn)M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Hinterradabdeckung
(hinten)M6 2 16 Nm (1.6 m·kgf, 12 ft·lbf)
Schmutzfänger-Schraube — 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Nummernschild-Schraube M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen

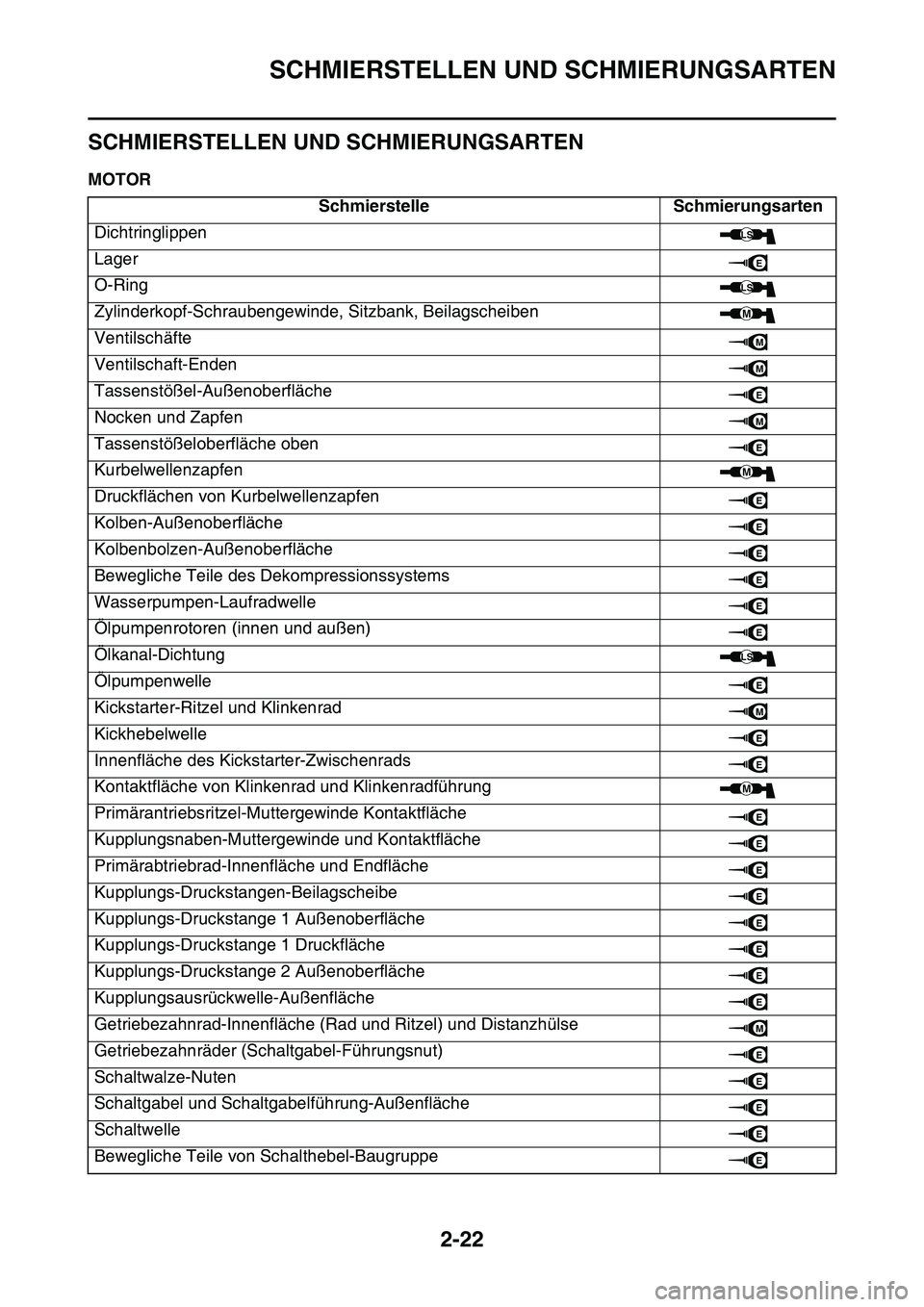

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-22
GAS1SL1059
SCHMIERSTELLEN UND SCHMIERUNGSARTEN
GAS1SL1060MOTOR
Schmierstelle Schmierungsarten
Dichtringlippen
Lager
O-Ring
Zylinderkopf-Schraubengewinde, Sitzbank, Beilagscheiben
Ventilschäfte
Ventilschaft-Enden
Tassenstößel-Außenoberfläche
Nocken und Zapfen
Tassenstößeloberfläche oben
Kurbelwellenzapfen
Druckflächen von Kurbelwellenzapfen
Kolben-Außenoberfläche
Kolbenbolzen-Außenoberfläche
Bewegliche Teile des Dekompressionssystems
Wasserpumpen-Laufradwelle
Ölpumpenrotoren (innen und außen)
Ölkanal-Dichtung
Ölpumpenwelle
Kickstarter-Ritzel und Klinkenrad
Kickhebelwelle
Innenfläche des Kickstarter-Zwischenrads
Kontaktfläche von Klinkenrad und Klinkenradführung
Primärantriebsritzel-Muttergewinde Kontaktfläche
Kupplungsnaben-Muttergewinde und Kontaktfläche
Primärabtriebrad-Innenfläche und Endfläche
Kupplungs-Druckstangen-Beilagscheibe
Kupplungs-Druckstange 1 Außenoberfläche
Kupplungs-Druckstange 1 Druckfläche
Kupplungs-Druckstange 2 Außenoberfläche
Kupplungsausrückwelle-Außenfläche
Getriebezahnrad-Innenfläche (Rad und Ritzel) und Distanzhülse
Getriebezahnräder (Schaltgabel-Führungsnut)
Schaltwalze-Nuten
Schaltgabel und Schaltgabelführung-Außenfläche
Schaltwelle
Bewegliche Teile von Schalthebel-Baugruppe
LS
E
LS
M
M
M
E
M
E
M
E
E
E
E
E
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
E
M
E
E
E
E
E

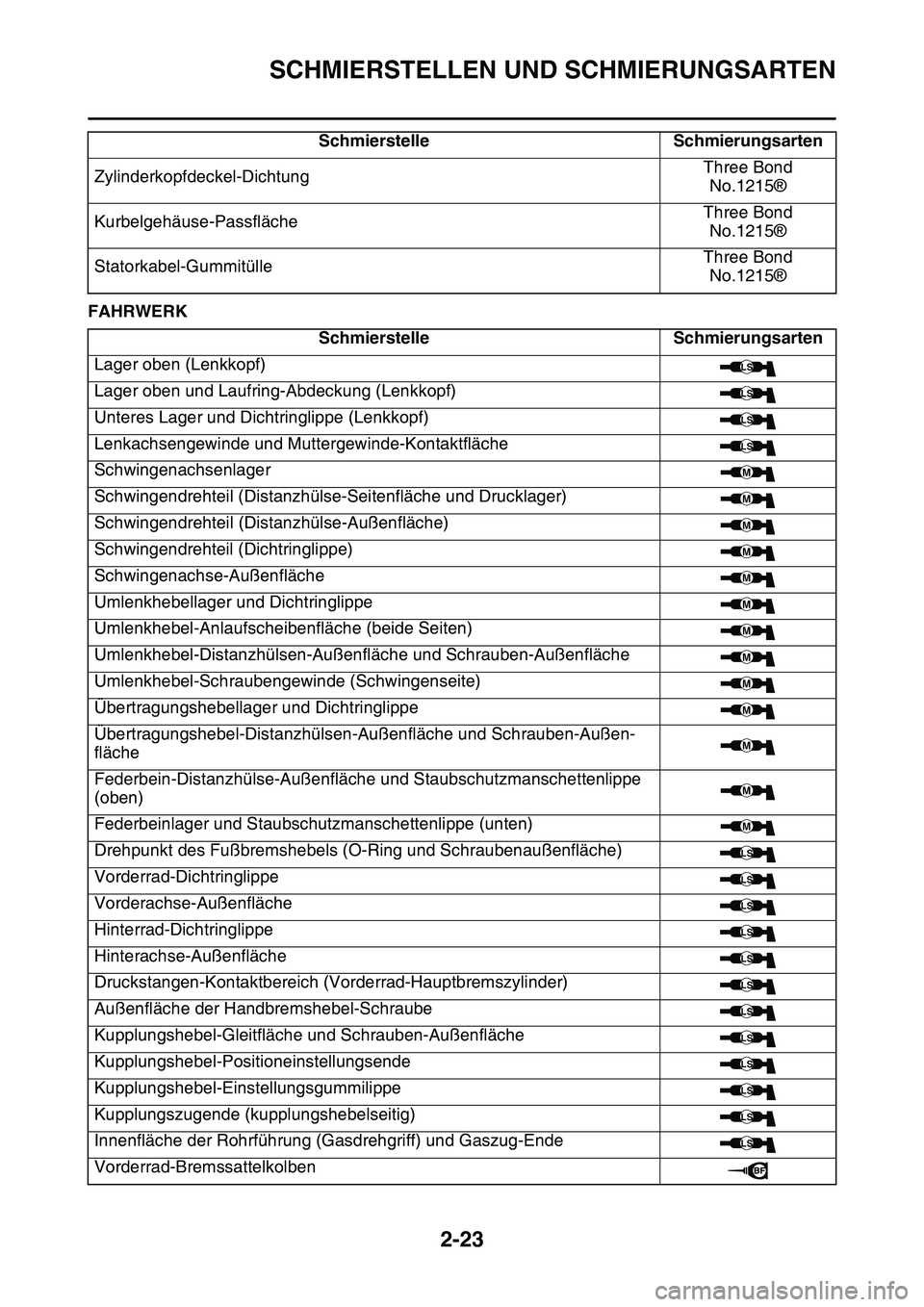

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-23
GAS1SL1061FAHRWERKZylinderkopfdeckel-DichtungThree Bond
No.1215®
Kurbelgehäuse-PassflächeThree Bond
No.1215®
Statorkabel-GummitülleThree Bond
No.1215®
Schmierstelle Schmierungsarten
Lager oben (Lenkkopf)
Lager oben und Laufring-Abdeckung (Lenkkopf)
Unteres Lager und Dichtringlippe (Lenkkopf)
Lenkachsengewinde und Muttergewinde-Kontaktfläche
Schwingenachsenlager
Schwingendrehteil (Distanzhülse-Seitenfläche und Drucklager)
Schwingendrehteil (Distanzhülse-Außenfläche)
Schwingendrehteil (Dichtringlippe)
Schwingenachse-Außenfläche
Umlenkhebellager und Dichtringlippe
Umlenkhebel-Anlaufscheibenfläche (beide Seiten)
Umlenkhebel-Distanzhülsen-Außenfläche und Schrauben-Außenfläche
Umlenkhebel-Schraubengewinde (Schwingenseite)
Übertragungshebellager und Dichtringlippe
Übertragungshebel-Distanzhülsen-Außenfläche und Schrauben-Außen-
fläche
Federbein-Distanzhülse-Außenfläche und Staubschutzmanschettenlippe
(oben)
Federbeinlager und Staubschutzmanschettenlippe (unten)
Drehpunkt des Fußbremshebels (O-Ring und Schraubenaußenfläche)
Vorderrad-Dichtringlippe
Vorderachse-Außenfläche
Hinterrad-Dichtringlippe
Hinterachse-Außenfläche
Druckstangen-Kontaktbereich (Vorderrad-Hauptbremszylinder)
Außenfläche der Handbremshebel-Schraube
Kupplungshebel-Gleitfläche und Schrauben-Außenfläche
Kupplungshebel-Positioneinstellungsende
Kupplungshebel-Einstellungsgummilippe
Kupplungszugende (kupplungshebelseitig)
Innenfläche der Rohrführung (Gasdrehgriff) und Gaszug-Ende
Vorderrad-BremssattelkolbenSchmierstelle Schmierungsarten
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M
M
LS
LS
LS
LS
LS
LS
LS
LS
LS
LS
LS
LS
