2014 YAMAHA YZ450F Betriebsanleitungen (in German)

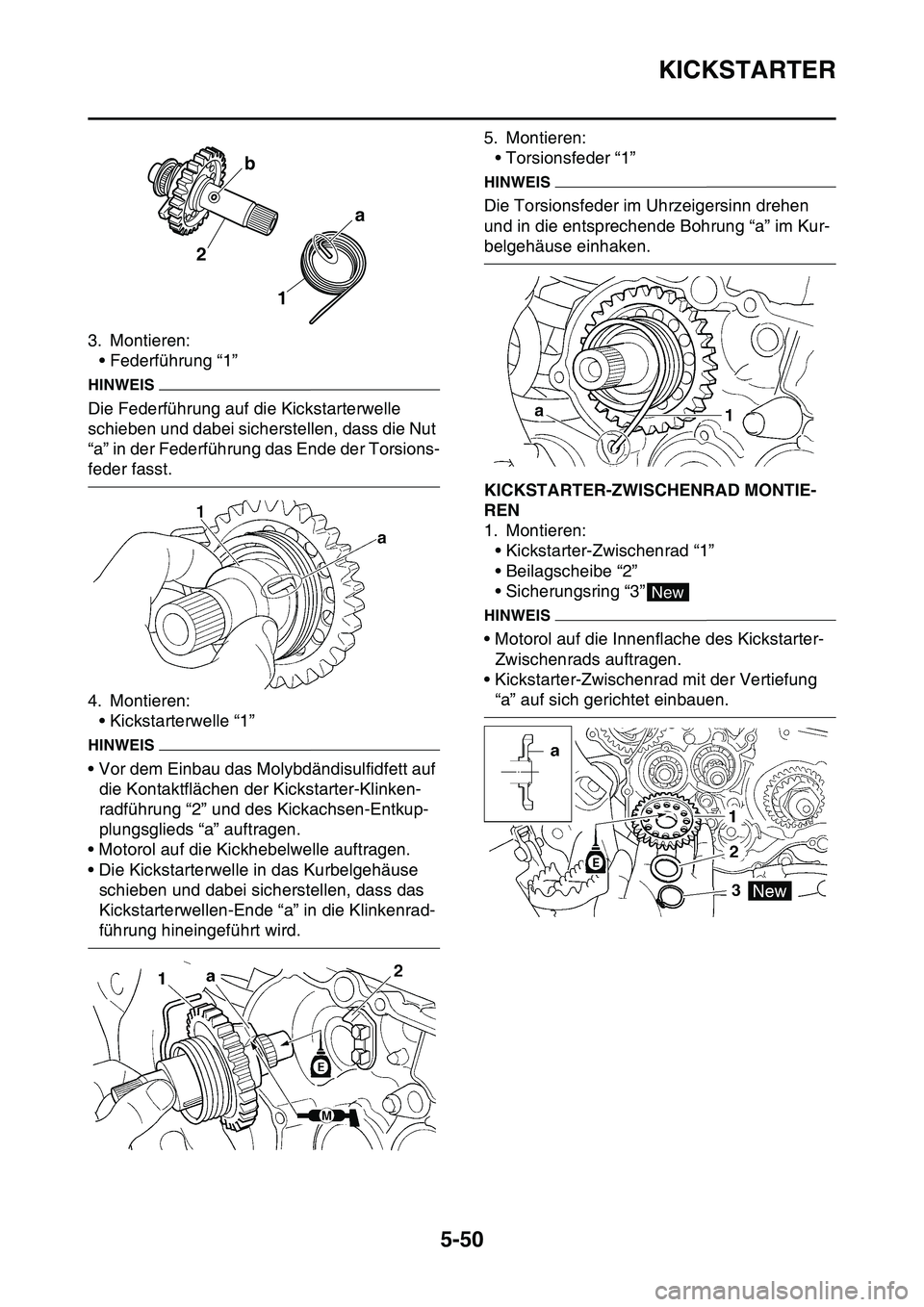

KICKSTARTER
5-50
3. Montieren:
• Federführung “1”
HINWEIS
Die Federführung auf die Kickstarterwelle
schieben und dabei sicherstellen, dass die Nut
“a” in der Federführung das Ende der Torsions-
feder fasst.
4. Montieren:
• Kickstarterwelle “1”
HINWEIS
• Vor dem Einbau das Molybdändisulfidfett auf
die Kontaktflächen der Kickstarter-Klinken-
radführung “2” und des Kickachsen-Entkup-
plungsglieds “a” auftragen.
• Motorol auf die Kickhebelwelle auftragen.
• Die Kickstarterwelle in das Kurbelgehäuse
schieben und dabei sicherstellen, dass das
Kickstarterwellen-Ende “a” in die Klinkenrad-
führung hineingeführt wird.5. Montieren:
• Torsionsfeder “1”
HINWEIS
Die Torsionsfeder im Uhrzeigersinn drehen
und in die entsprechende Bohrung “a” im Kur-
belgehäuse einhaken.
GAS1SL1253KICKSTARTER-ZWISCHENRAD MONTIE-
REN
1. Montieren:
• Kickstarter-Zwischenrad “1”
• Beilagscheibe “2”
• Sicherungsring “3”
HINWEIS
• Motorol auf die Innenflache des Kickstarter-
Zwischenrads auftragen.
• Kickstarter-Zwischenrad mit der Vertiefung
“a” auf sich gerichtet einbauen.
1 2a b
New

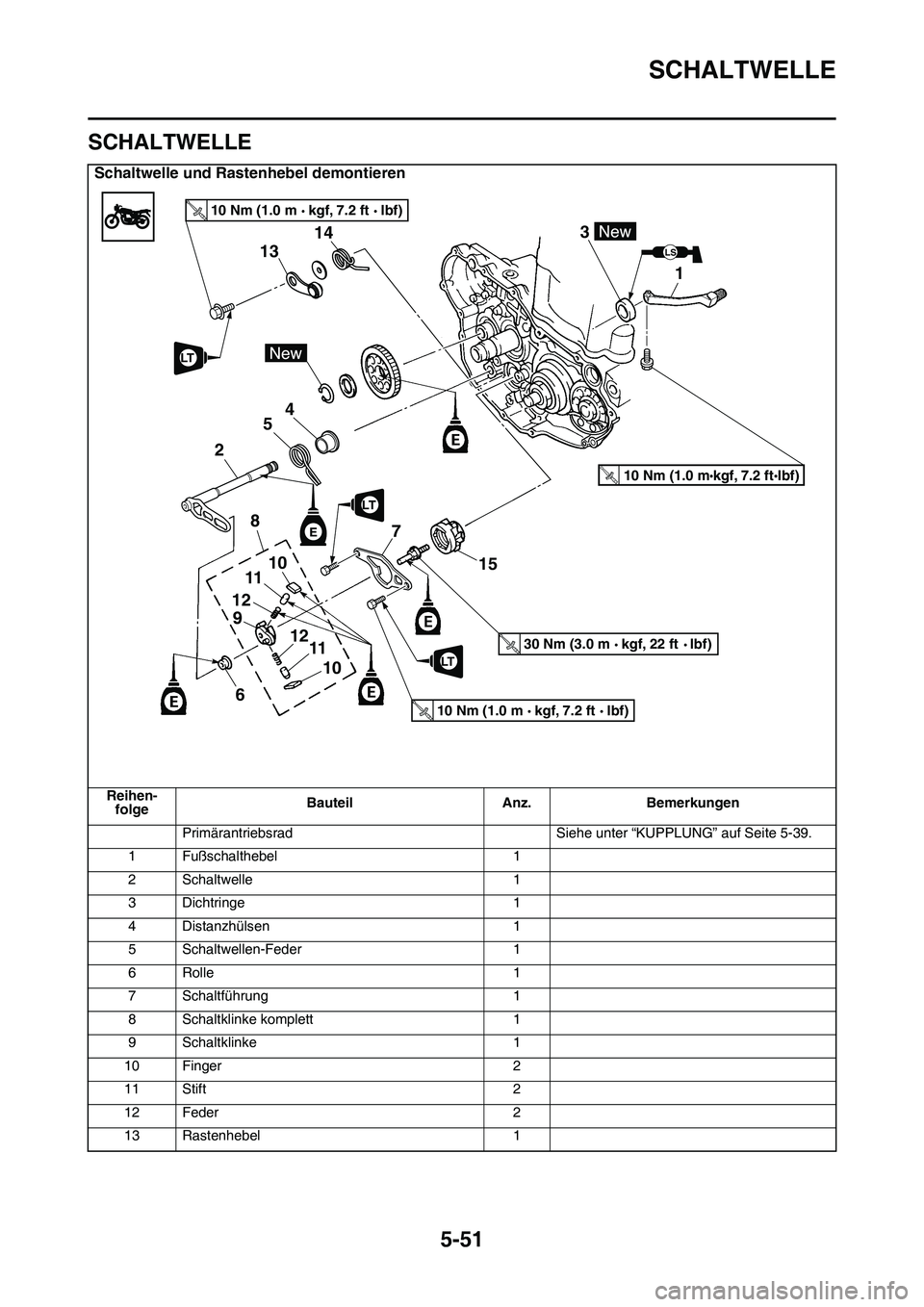

SCHALTWELLE
5-51
GAS1SL1254
SCHALTWELLE
Schaltwelle und Rastenhebel demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter “KUPPLUNG” auf Seite 5-39.
1 Fußschalthebel 1
2 Schaltwelle 1
3 Dichtringe 1
4 Distanzhülsen 1
5 Schaltwellen-Feder 1
6Rolle 1
7 Schaltführung 1
8 Schaltklinke komplett 1
9 Schaltklinke 1
10 Finger 2
11 Stift 2
12 Feder 2
13 Rastenhebel 1
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

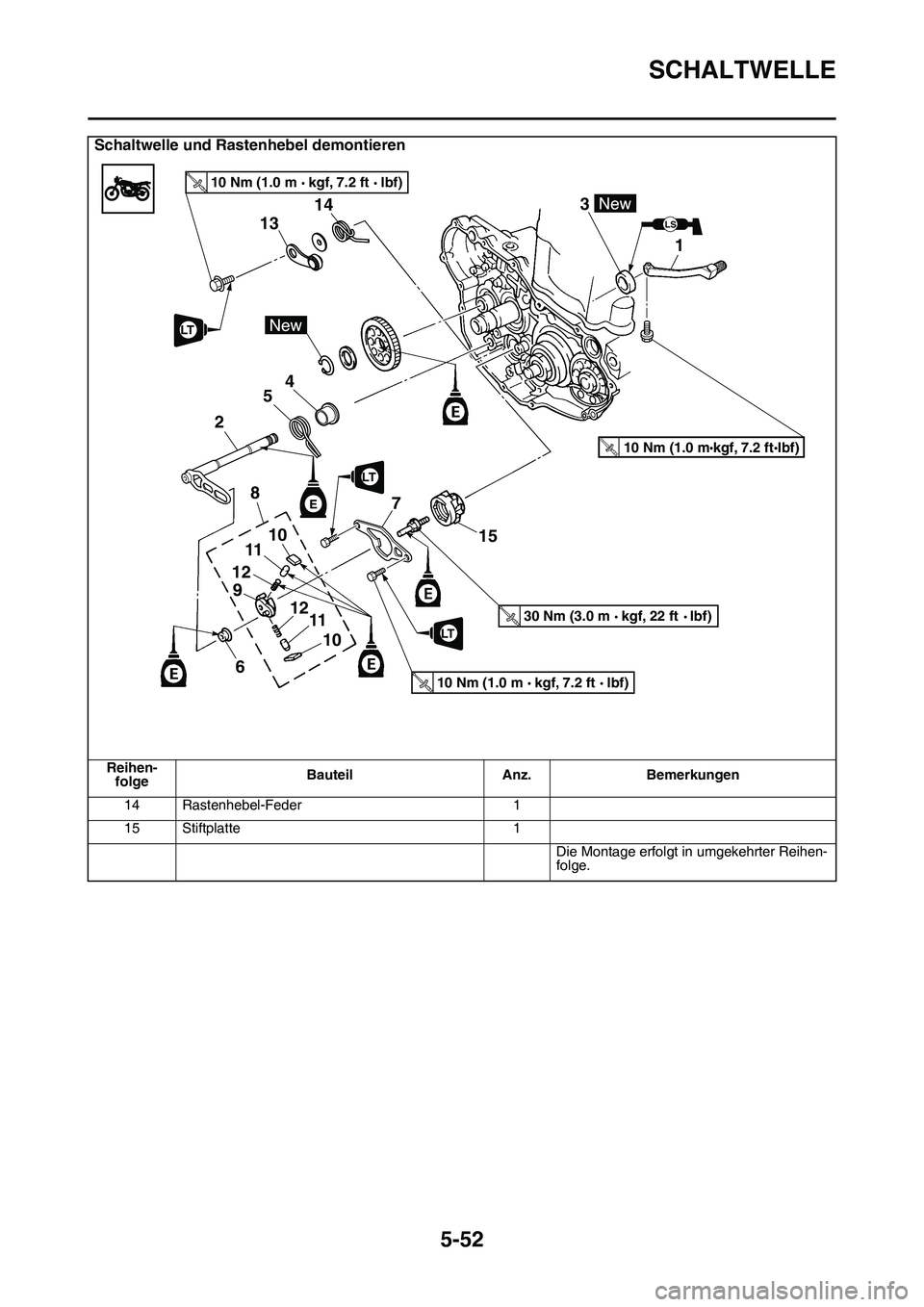

SCHALTWELLE
5-52
Schaltwelle und Rastenhebel demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
14 Rastenhebel-Feder 1
15 Stiftplatte 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

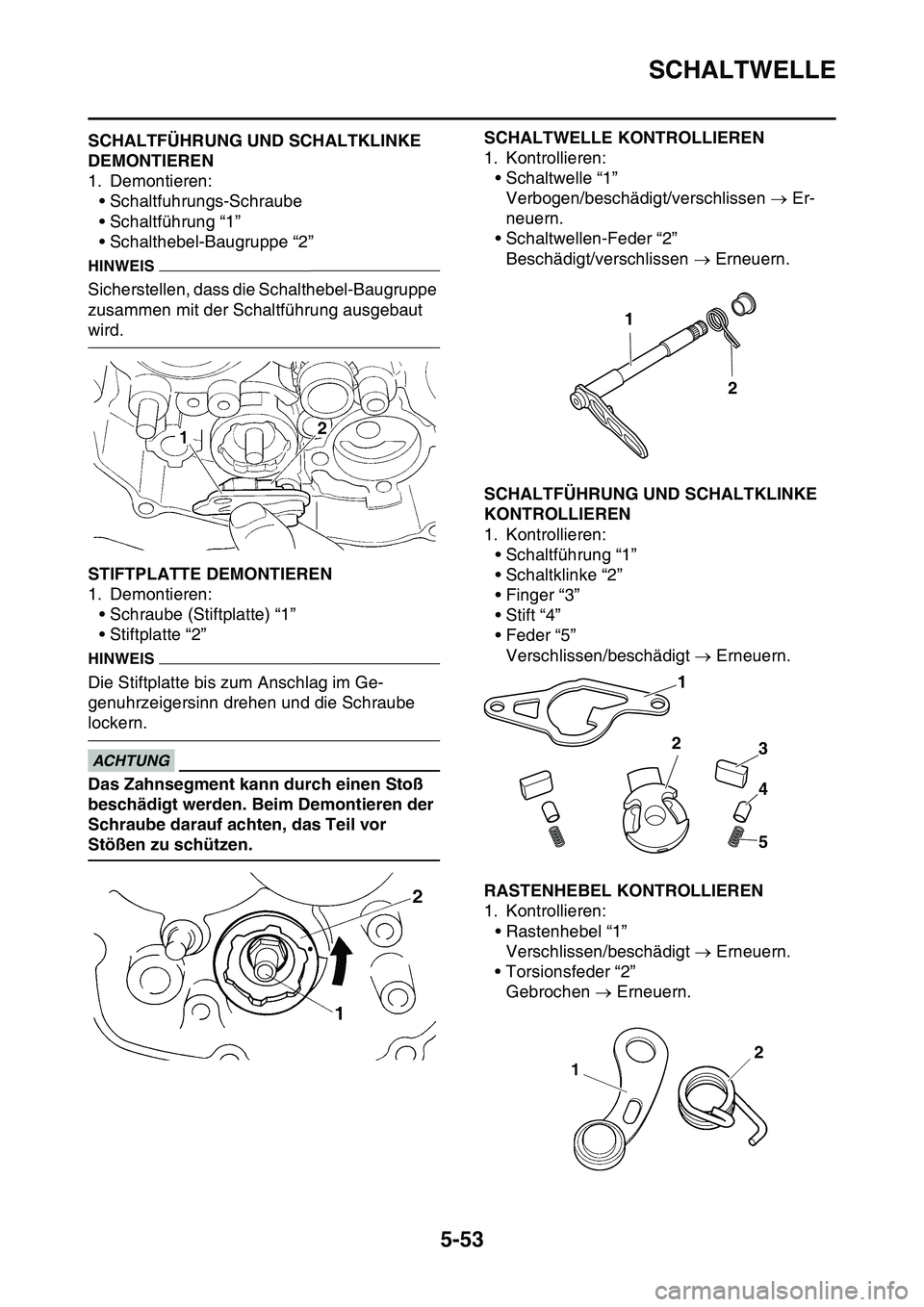

SCHALTWELLE
5-53
GAS1SL1255SCHALTFÜHRUNG UND SCHALTKLINKE
DEMONTIEREN
1. Demontieren:
• Schaltfuhrungs-Schraube
• Schaltführung “1”
• Schalthebel-Baugruppe “2”
HINWEIS
Sicherstellen, dass die Schalthebel-Baugruppe
zusammen mit der Schaltführung ausgebaut
wird.
GAS1SL1256STIFTPLATTE DEMONTIEREN
1. Demontieren:
• Schraube (Stiftplatte) “1”
• Stiftplatte “2”
HINWEIS
Die Stiftplatte bis zum Anschlag im Ge-
genuhrzeigersinn drehen und die Schraube
lockern.
ECA1DX1021
ACHTUNG
Das Zahnsegment kann durch einen Stoß
beschädigt werden. Beim Demontieren der
Schraube darauf achten, das Teil vor
Stößen zu schützen.
GAS1SL1257
SCHALTWELLE KONTROLLIEREN
1. Kontrollieren:
• Schaltwelle “1”
Verbogen/beschädigt/verschlissen  Er-
neuern.
• Schaltwellen-Feder “2”
Beschädigt/verschlissen  Erneuern.
GAS1SL1258SCHALTFÜHRUNG UND SCHALTKLINKE
KONTROLLIEREN
1. Kontrollieren:
• Schaltführung “1”
• Schaltklinke “2”
• Finger “3”
• Stift “4”
• Feder “5”
Verschlissen/beschädigt  Erneuern.
GAS1SL1259RASTENHEBEL KONTROLLIEREN
1. Kontrollieren:
• Rastenhebel “1”
Verschlissen/beschädigt  Erneuern.
• Torsionsfeder “2”
Gebrochen  Erneuern.
1
2
1
2
3
4
5

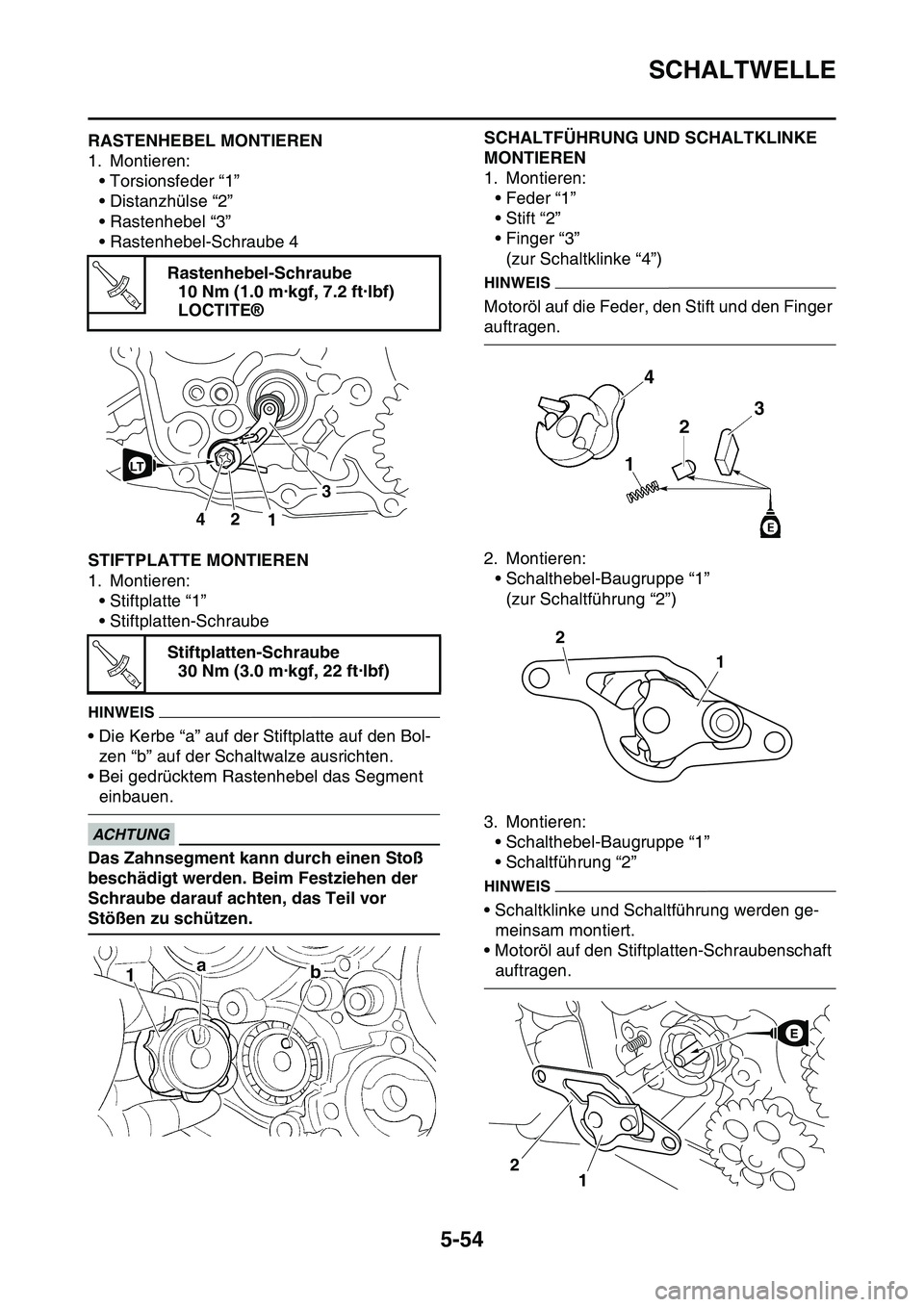

SCHALTWELLE
5-54
GAS1SL1260RASTENHEBEL MONTIEREN
1. Montieren:
• Torsionsfeder “1”
• Distanzhülse “2”
• Rastenhebel “3”
• Rastenhebel-Schraube 4
GAS1SL1261STIFTPLATTE MONTIEREN
1. Montieren:
• Stiftplatte “1”
• Stiftplatten-Schraube
HINWEIS
• Die Kerbe “a” auf der Stiftplatte auf den Bol-
zen “b” auf der Schaltwalze ausrichten.
• Bei gedrücktem Rastenhebel das Segment
einbauen.
ECA1DX1022
ACHTUNG
Das Zahnsegment kann durch einen Stoß
beschädigt werden. Beim Festziehen der
Schraube darauf achten, das Teil vor
Stößen zu schützen.
GAS1SL1262
SCHALTFÜHRUNG UND SCHALTKLINKE
MONTIEREN
1. Montieren:
• Feder “1”
• Stift “2”
• Finger “3”
(zur Schaltklinke “4”)
HINWEIS
Motoröl auf die Feder, den Stift und den Finger
auftragen.
2. Montieren:
• Schalthebel-Baugruppe “1”
(zur Schaltführung “2”)
3. Montieren:
• Schalthebel-Baugruppe “1”
• Schaltführung “2”
HINWEIS
• Schaltklinke und Schaltführung werden ge-
meinsam montiert.
• Motoröl auf den Stiftplatten-Schraubenschaft
auftragen. Rastenhebel-Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Stiftplatten-Schraube
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
42
13
LT
T R..
1
2
1 2

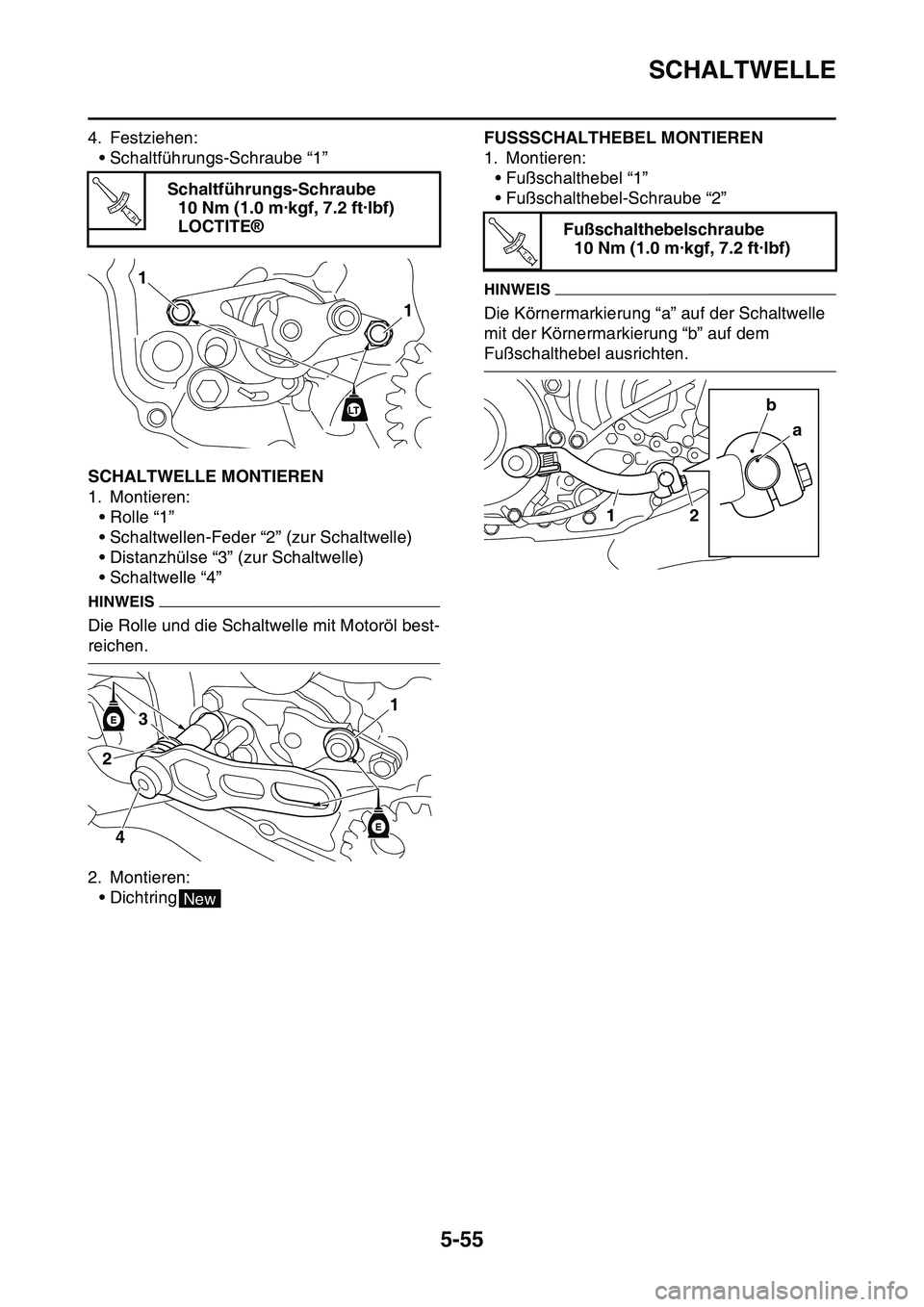

SCHALTWELLE
5-55
4. Festziehen:
• Schaltführungs-Schraube “1”
GAS1SL1263SCHALTWELLE MONTIEREN
1. Montieren:
•Rolle “1”
• Schaltwellen-Feder “2” (zur Schaltwelle)
• Distanzhülse “3” (zur Schaltwelle)
• Schaltwelle “4”
HINWEIS
Die Rolle und die Schaltwelle mit Motoröl best-
reichen.
2. Montieren:
•Dichtring
GAS1SL1264
FUSSSCHALTHEBEL MONTIEREN
1. Montieren:
• Fußschalthebel “1”
• Fußschalthebel-Schraube “2”
HINWEIS
Die Körnermarkierung “a” auf der Schaltwelle
mit der Körnermarkierung “b” auf dem
Fußschalthebel ausrichten. Schaltführungs-Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
T R..
1 1
LT
E
E
1
23
4
New
Fußschalthebelschraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
a
12b

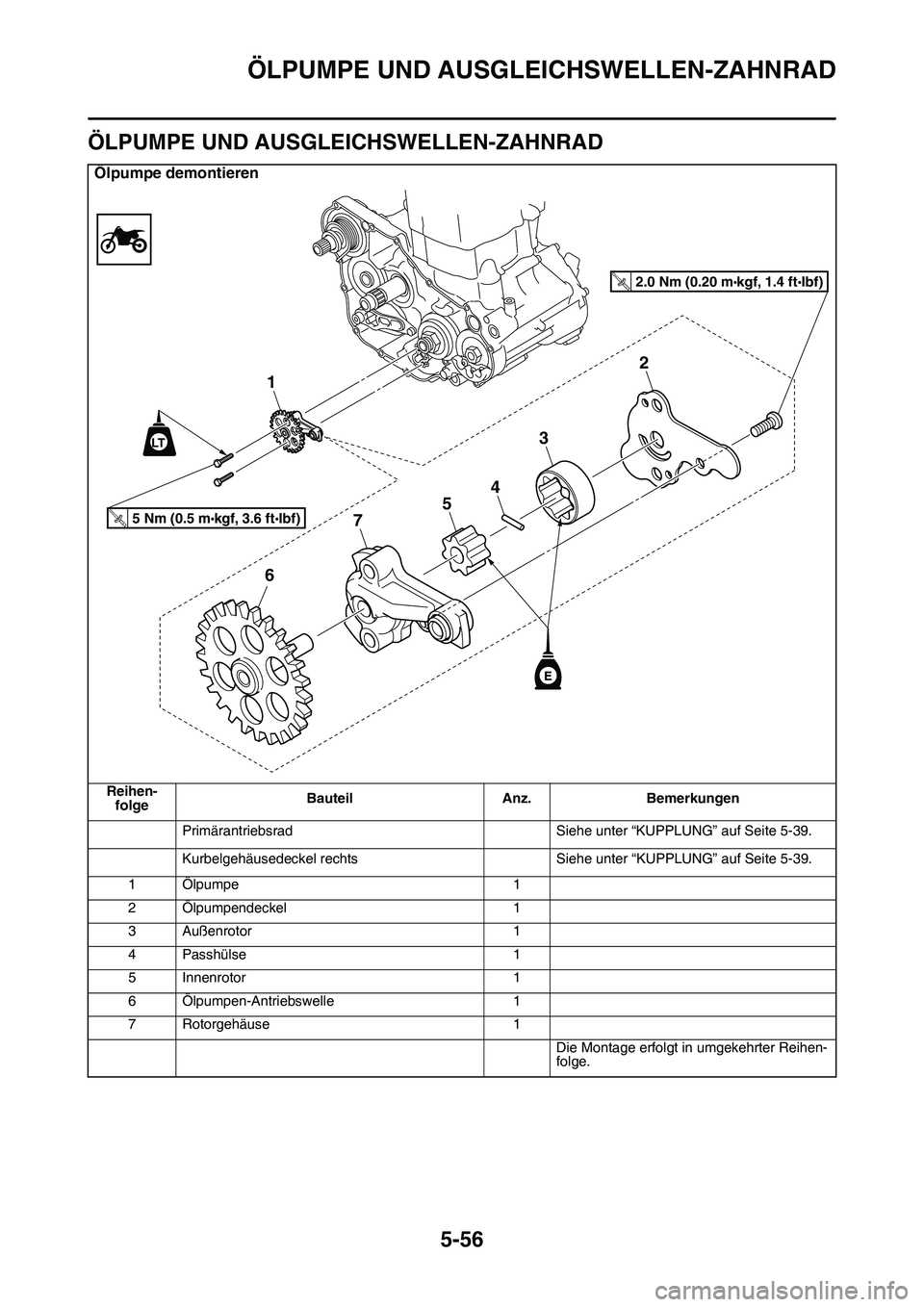

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-56
GAS1SL1265
ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
Ölpumpe demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter “KUPPLUNG” auf Seite 5-39.
Kurbelgehäusedeckel rechts Siehe unter “KUPPLUNG” auf Seite 5-39.
1 Ölpumpe 1
2 Ölpumpendeckel 1
3Außenrotor 1
4 Passhülse 1
5 Innenrotor 1
6 Ölpumpen-Antriebswelle 1
7 Rotorgehäuse 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
2.0 Nm (0.20 mkgf, 1.4 ftIbf)T.R.
5 Nm (0.5 mkgf, 3.6 ftIbf)T.
R
.
LT
E
3
2
1
4
5
7
6

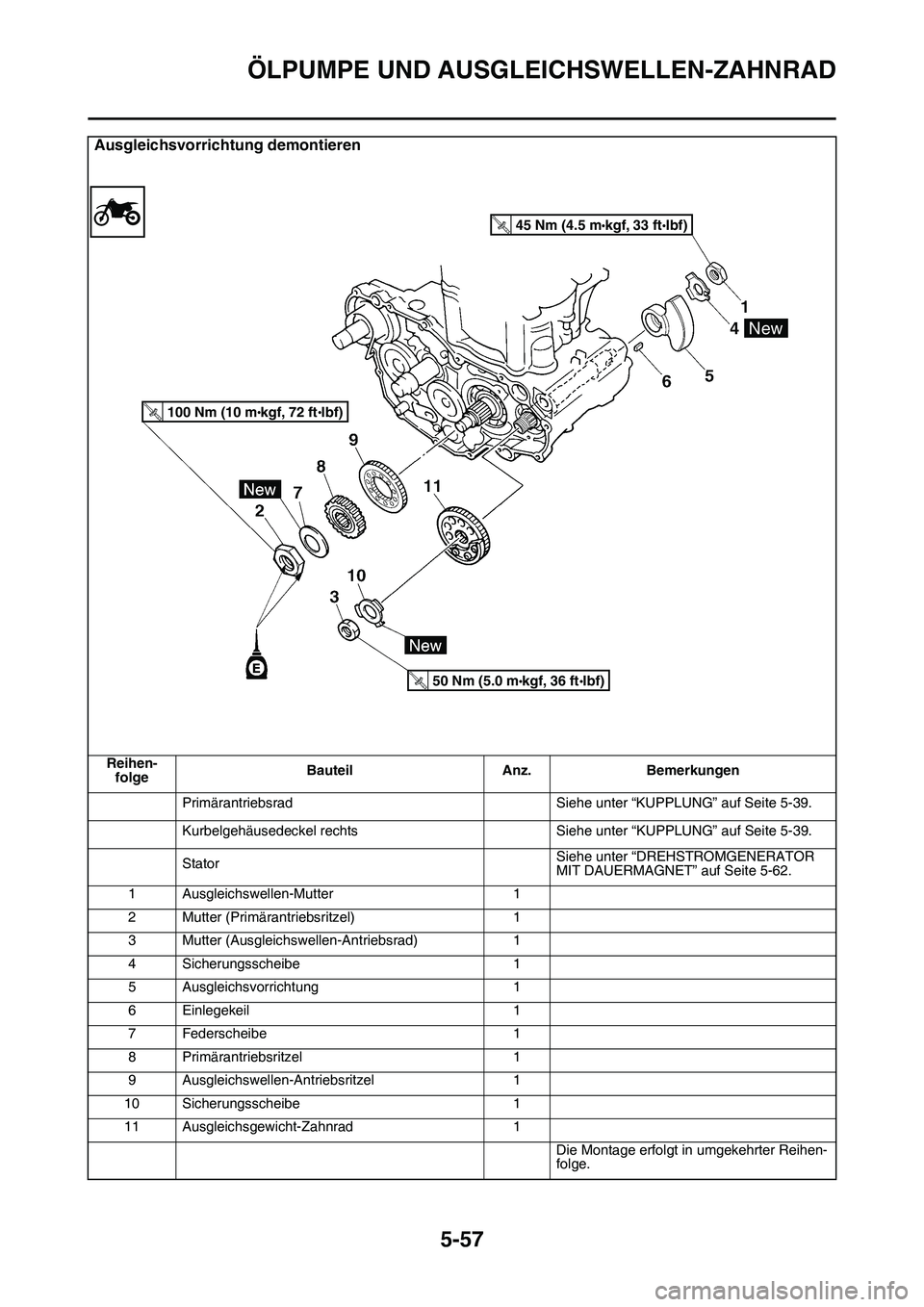

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-57
Ausgleichsvorrichtung demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter “KUPPLUNG” auf Seite 5-39.
Kurbelgehäusedeckel rechts Siehe unter “KUPPLUNG” auf Seite 5-39.
StatorSiehe unter “DREHSTROMGENERATOR
MIT DAUERMAGNET” auf Seite 5-62.
1 Ausgleichswellen-Mutter 1
2 Mutter (Primärantriebsritzel) 1
3 Mutter (Ausgleichswellen-Antriebsrad) 1
4 Sicherungsscheibe 1
5 Ausgleichsvorrichtung 1
6 Einlegekeil 1
7 Federscheibe 1
8 Primärantriebsritzel 1
9 Ausgleichswellen-Antriebsritzel 1
10 Sicherungsscheibe 1
11 Ausgleichsgewicht-Zahnrad 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
45 Nm (4.5 mkgf, 33 ftIbf)T.R.
100 Nm (10 mkgf, 72 ftlbf)T.R.
50 Nm (5.0 mkgf, 36 ftIbf)T.R.
New
