2014 YAMAHA YZ450F Betriebsanleitungen (in German)

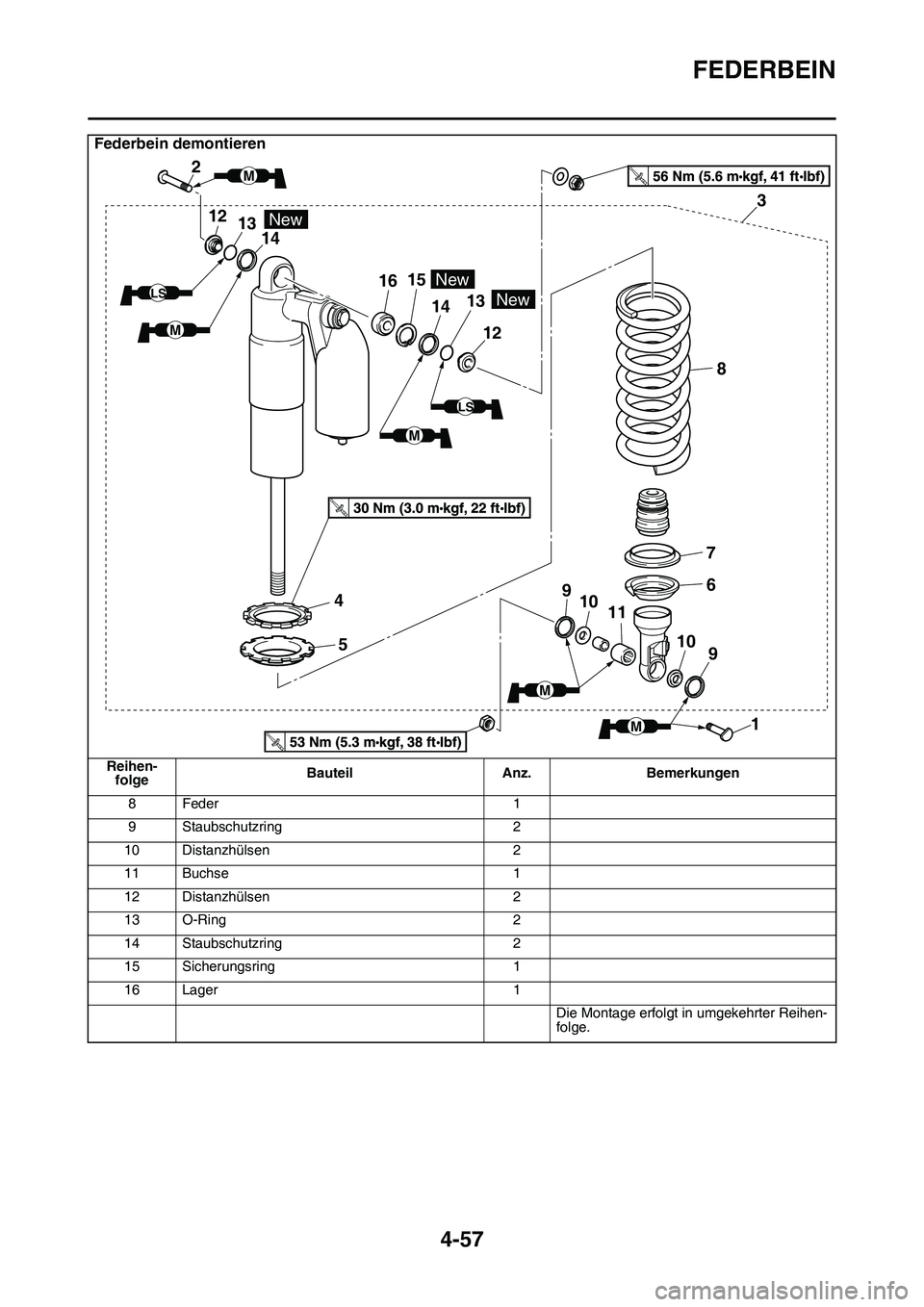

FEDERBEIN
4-57
Federbein demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
8 Feder 1
9 Staubschutzring 2
10 Distanzhülsen 2
11 Buchse 1
12 Distanzhülsen 2
13 O-Ring 2
14 Staubschutzring 2
15 Sicherungsring 1
16 Lager 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

FEDERBEIN
4-58
Umlenkhebel zerlegen
Reihen-
folgeBauteil Anz. Bemerkungen
1 Umlenkhebel 1
2 Übertragungshebel 1
3 Distanzhülsen 3
4 Dichtringe 6
5 Unterlegscheiben 8
6 Lager 6
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
5
3
5
6
165
4
5
5
4
5
6
6
5
4
3
2
4
6
6
3
4
4
T.R.80 Nm (8.0 mlbf) kgf, 58 ft

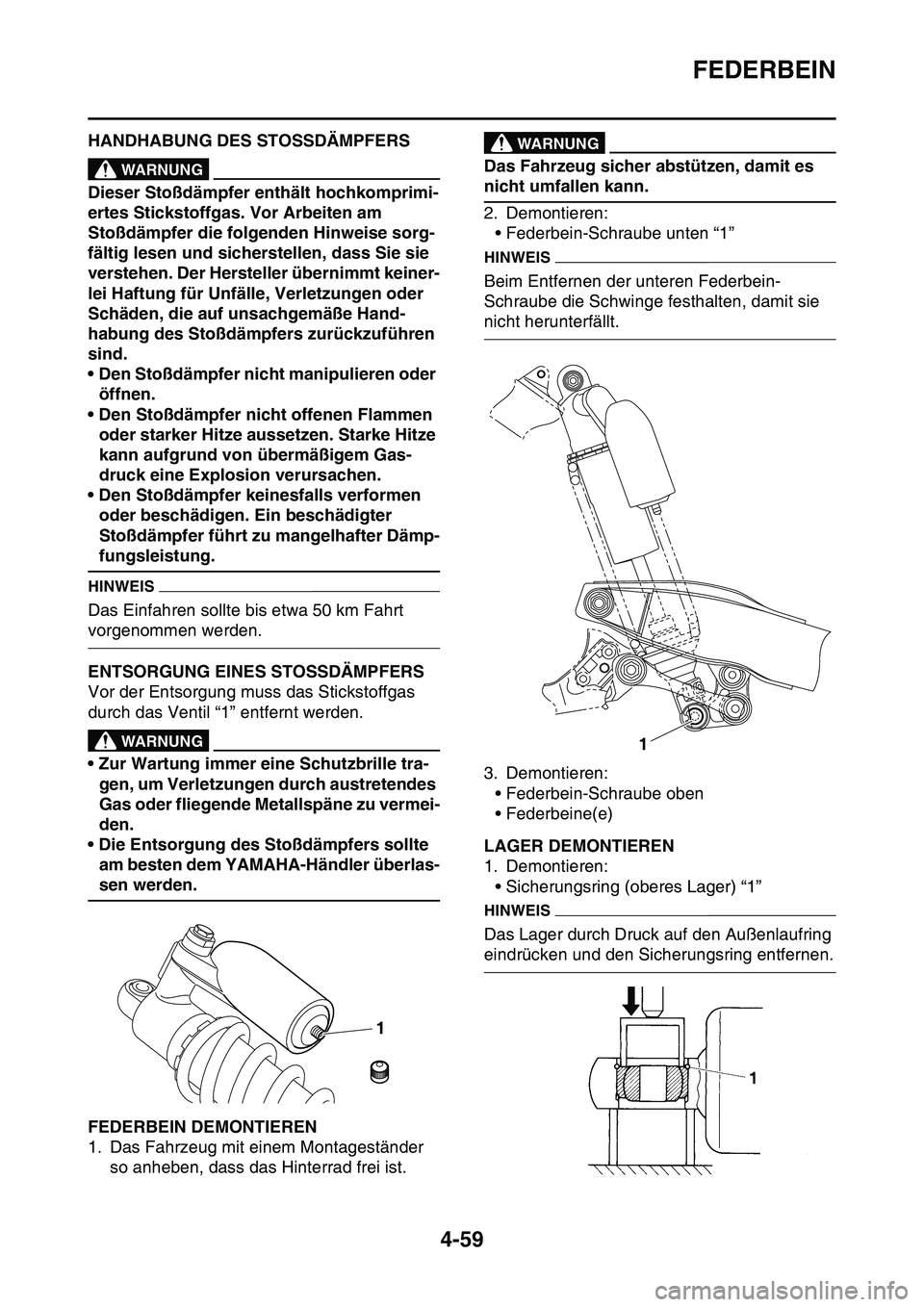

FEDERBEIN
4-59
GAS1SL1176HANDHABUNG DES STOSSDÄMPFERSEWA13740
WARNUNG
Dieser Stoßdämpfer enthält hochkomprimi-
ertes Stickstoffgas. Vor Arbeiten am
Stoßdämpfer die folgenden Hinweise sorg-
fältig lesen und sicherstellen, dass Sie sie
verstehen. Der Hersteller übernimmt keiner-
lei Haftung für Unfälle, Verletzungen oder
Schäden, die auf unsachgemäße Hand-
habung des Stoßdämpfers zurückzuführen
sind.
• Den Stoßdämpfer nicht manipulieren oder
öffnen.
• Den Stoßdämpfer nicht offenen Flammen
oder starker Hitze aussetzen. Starke Hitze
kann aufgrund von übermäßigem Gas-
druck eine Explosion verursachen.
• Den Stoßdämpfer keinesfalls verformen
oder beschädigen. Ein beschädigter
Stoßdämpfer führt zu mangelhafter Dämp-
fungsleistung.
HINWEIS
Das Einfahren sollte bis etwa 50 km Fahrt
vorgenommen werden.
GAS1SL1177ENTSORGUNG EINES STOSSDÄMPFERS
Vor der Entsorgung muss das Stickstoffgas
durch das Ventil “1” entfernt werden.
EWA33DD052
WARNUNG
• Zur Wartung immer eine Schutzbrille tra-
gen, um Verletzungen durch austretendes
Gas oder fliegende Metallspäne zu vermei-
den.
• Die Entsorgung des Stoßdämpfers sollte
am besten dem YAMAHA-Händler überlas-
sen werden.
GAS1SL1178FEDERBEIN DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Hinterrad frei ist.
EWA13120
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Federbein-Schraube unten “1”
HINWEIS
Beim Entfernen der unteren Federbein-
Schraube die Schwinge festhalten, damit sie
nicht herunterfällt.
3. Demontieren:
• Federbein-Schraube oben
• Federbeine(e)
GAS1SL1179LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager) “1”
HINWEIS
Das Lager durch Druck auf den Außenlaufring
eindrücken und den Sicherungsring entfernen.
1
1

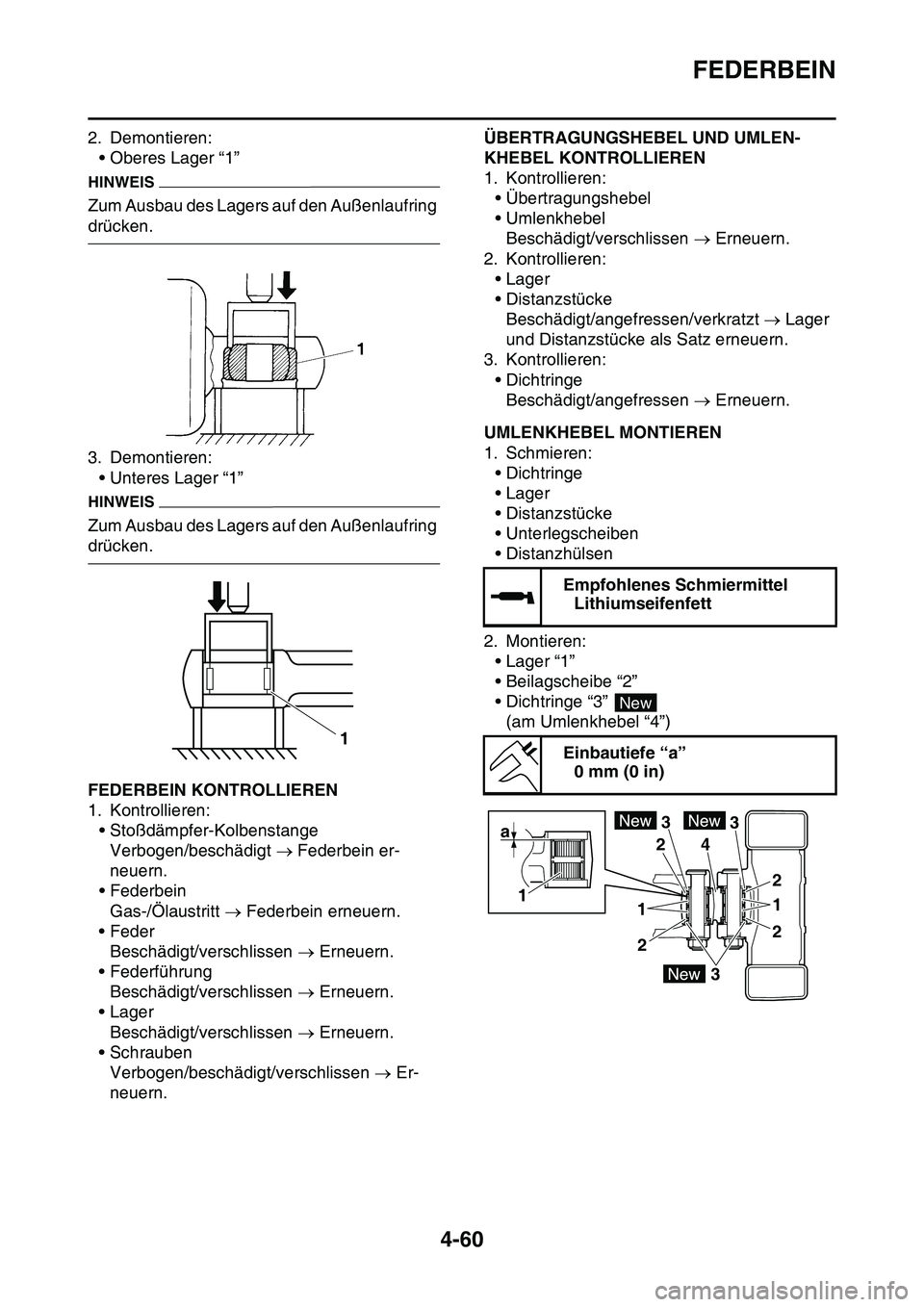

FEDERBEIN
4-60
2. Demontieren:
• Oberes Lager “1”
HINWEIS
Zum Ausbau des Lagers auf den Außenlaufring
drücken.
3. Demontieren:
• Unteres Lager “1”
HINWEIS
Zum Ausbau des Lagers auf den Außenlaufring
drücken.
GAS1SL1180FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
• Stoßdämpfer-Kolbenstange
Verbogen/beschädigt  Federbein er-
neuern.
• Federbein
Gas-/Ölaustritt  Federbein erneuern.
• Feder
Beschädigt/verschlissen  Erneuern.
• Federführung
Beschädigt/verschlissen  Erneuern.
• Lager
Beschädigt/verschlissen  Erneuern.
• Schrauben
Verbogen/beschädigt/verschlissen  Er-
neuern.
GAS1SL1181
ÜBERTRAGUNGSHEBEL UND UMLEN-
KHEBEL KONTROLLIEREN
1. Kontrollieren:
• Übertragungshebel
• Umlenkhebel
Beschädigt/verschlissen  Erneuern.
2. Kontrollieren:
• Lager
• Distanzstücke
Beschädigt/angefressen/verkratzt  Lager
und Distanzstücke als Satz erneuern.
3. Kontrollieren:
• Dichtringe
Beschädigt/angefressen  Erneuern.
GAS1SL1182UMLENKHEBEL MONTIEREN
1. Schmieren:
• Dichtringe
• Lager
• Distanzstücke
• Unterlegscheiben
• Distanzhülsen
2. Montieren:
• Lager “1”
• Beilagscheibe “2”
• Dichtringe “3”
(am Umlenkhebel “4”)
1
Empfohlenes Schmiermittel
Lithiumseifenfett
Einbautiefe “a”
0 mm (0 in)
New
3 3
43
2 2
22
a
1
11

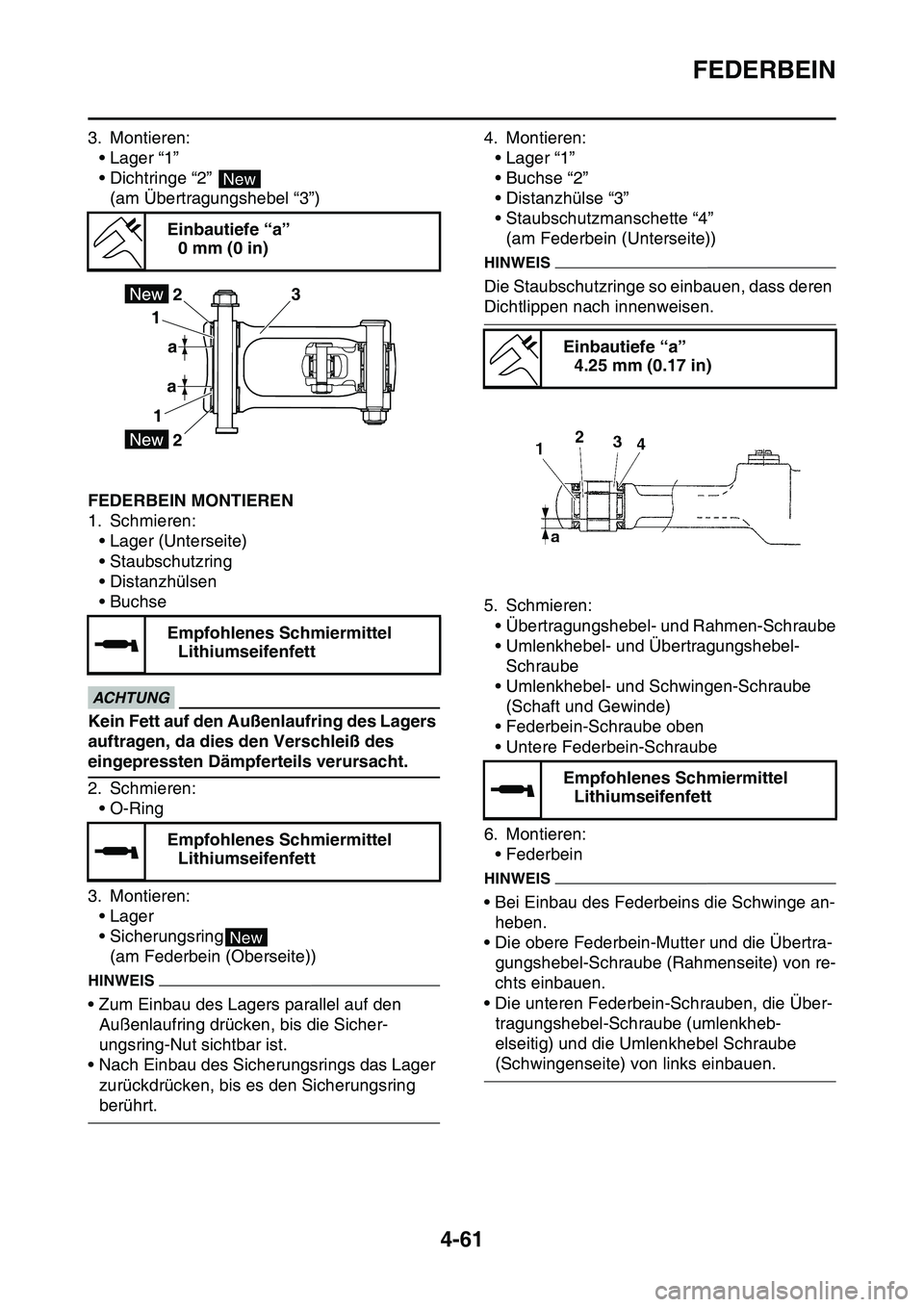

FEDERBEIN
4-61
3. Montieren:
• Lager “1”
• Dichtringe “2”
(am Übertragungshebel “3”)
GAS1SL1183FEDERBEIN MONTIEREN
1. Schmieren:
• Lager (Unterseite)
• Staubschutzring
• Distanzhülsen
• Buchse
ECA1DX1012
ACHTUNG
Kein Fett auf den Außenlaufring des Lagers
auftragen, da dies den Verschleiß des
eingepressten Dämpferteils verursacht.
2. Schmieren:
•O-Ring
3. Montieren:
• Lager
• Sicherungsring
(am Federbein (Oberseite))
HINWEIS
• Zum Einbau des Lagers parallel auf den
Außenlaufring drücken, bis die Sicher-
ungsring-Nut sichtbar ist.
• Nach Einbau des Sicherungsrings das Lager
zurückdrücken, bis es den Sicherungsring
berührt.4. Montieren:
• Lager “1”
• Buchse “2”
• Distanzhülse “3”
• Staubschutzmanschette “4”
(am Federbein (Unterseite))
HINWEIS
Die Staubschutzringe so einbauen, dass deren
Dichtlippen nach innenweisen.
5. Schmieren:
• Übertragungshebel- und Rahmen-Schraube
• Umlenkhebel- und Übertragungshebel-
Schraube
• Umlenkhebel- und Schwingen-Schraube
(Schaft und Gewinde)
• Federbein-Schraube oben
• Untere Federbein-Schraube
6. Montieren:
• Federbein
HINWEIS
• Bei Einbau des Federbeins die Schwinge an-
heben.
• Die obere Federbein-Mutter und die Übertra-
gungshebel-Schraube (Rahmenseite) von re-
chts einbauen.
• Die unteren Federbein-Schrauben, die Über-
tragungshebel-Schraube (umlenkheb-
elseitig) und die Umlenkhebel Schraube
(Schwingenseite) von links einbauen. Einbautiefe “a”
0 mm (0 in)
Empfohlenes Schmiermittel
Lithiumseifenfett
Empfohlenes Schmiermittel
Lithiumseifenfett
New
3
a 1
12
a
2
New
Einbautiefe “a”
4.25 mm (0.17 in)
Empfohlenes Schmiermittel
Lithiumseifenfett

FEDERBEIN
4-62
7. Festziehen:
• Federbein-Schraube oben
• Ubertragungshebel-Schraube (rahmen-
seitig)
• Ubertragunshebel Umlenkhebel-Mutter
Űbertragungshebel und Schwingen-Mutter
• Umlenkhebel- und Schwingen-Mutter
• Untere Federbein-SchraubeFederbein-Schraube oben
56 Nm (5.6 m·kgf, 41 ft·lbf)
Ubertragungshebel-Schraube
(rahmenseitig)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Ubertragunshebel Umlenkhebel-
Mutter Űbertragungshebel und
Schwingen-Mutter
80 Nm (8.0 m·kgf, 58 ft·lbf)
Umlenkhebel- und Schwingen-
Mutter
70 Nm (7.0 m·kgf, 51 ft·lbf)
Untere Federbein-Schraube
53 Nm (5.3 m·kgf, 38 ft·lbf)
T R..
T R..
T R..
T R..
T R..

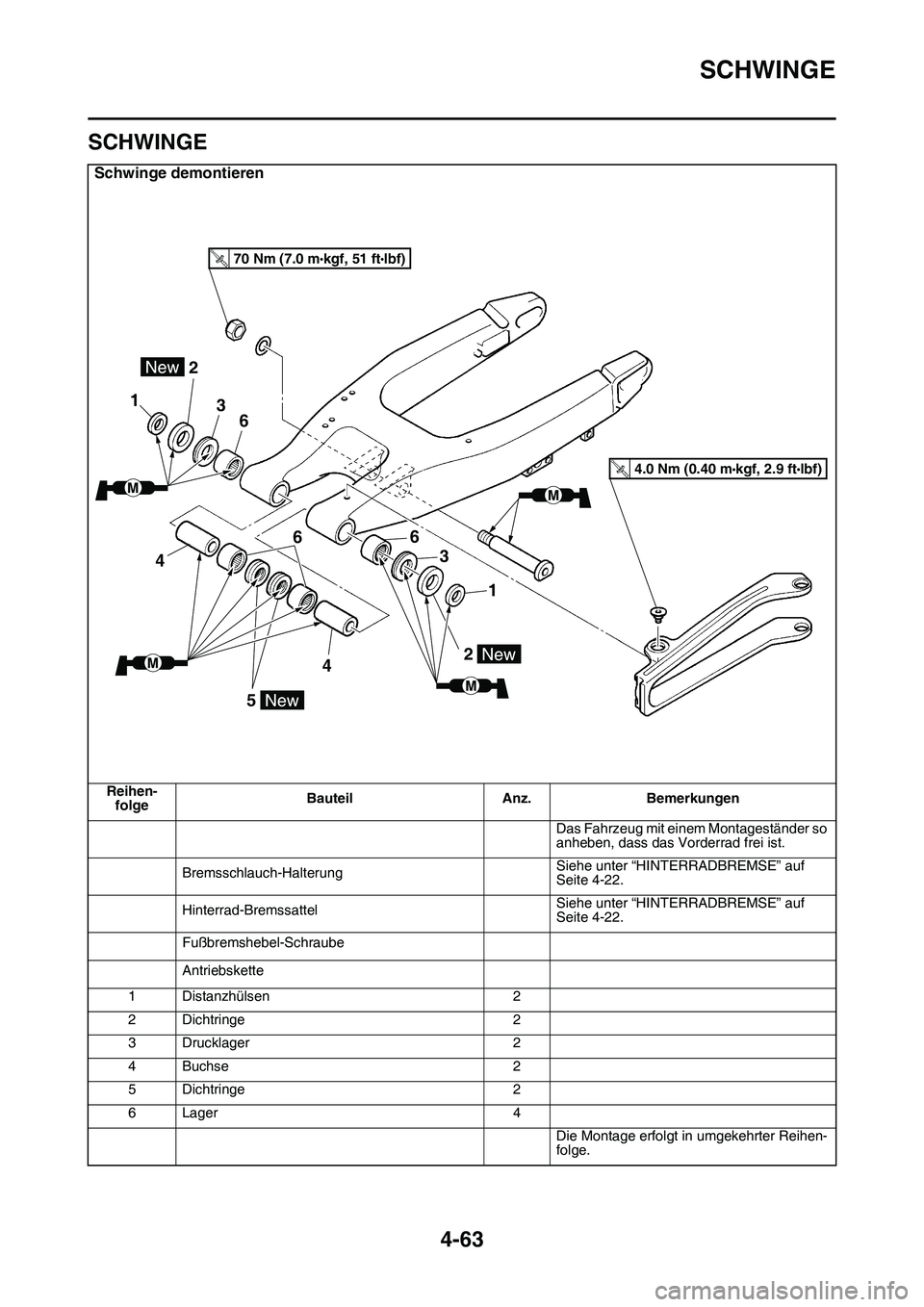

SCHWINGE
4-63
GAS1SL1184
SCHWINGE
Schwinge demontieren
Reihen-folge Bauteil Anz. Bemerkungen
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
Bremsschlauch-Halterung Siehe unter “HINTERRADBREMSE” auf
Seite 4-22.
Hinterrad-Bremssattel Siehe unter “HINTERRADBREMSE” auf
Seite 4-22.
Fußbremshebel-Schraube
Antriebskette
1 Distanzhülsen 2
2 Dichtringe 2
3 Drucklager 2
4 Buchse 2
5 Dichtringe 2
6 Lager 4 Die Montage erfolgt in umgekehrter Reihen-
folge.
1
2
3
6
4
6
4
1
3
6
2
5
T.R.70 Nm (7.0 mlbf)
kgf, 51 ft
T.R.4.0 Nm (0.40 mlbf)
kgf, 2.9 ft

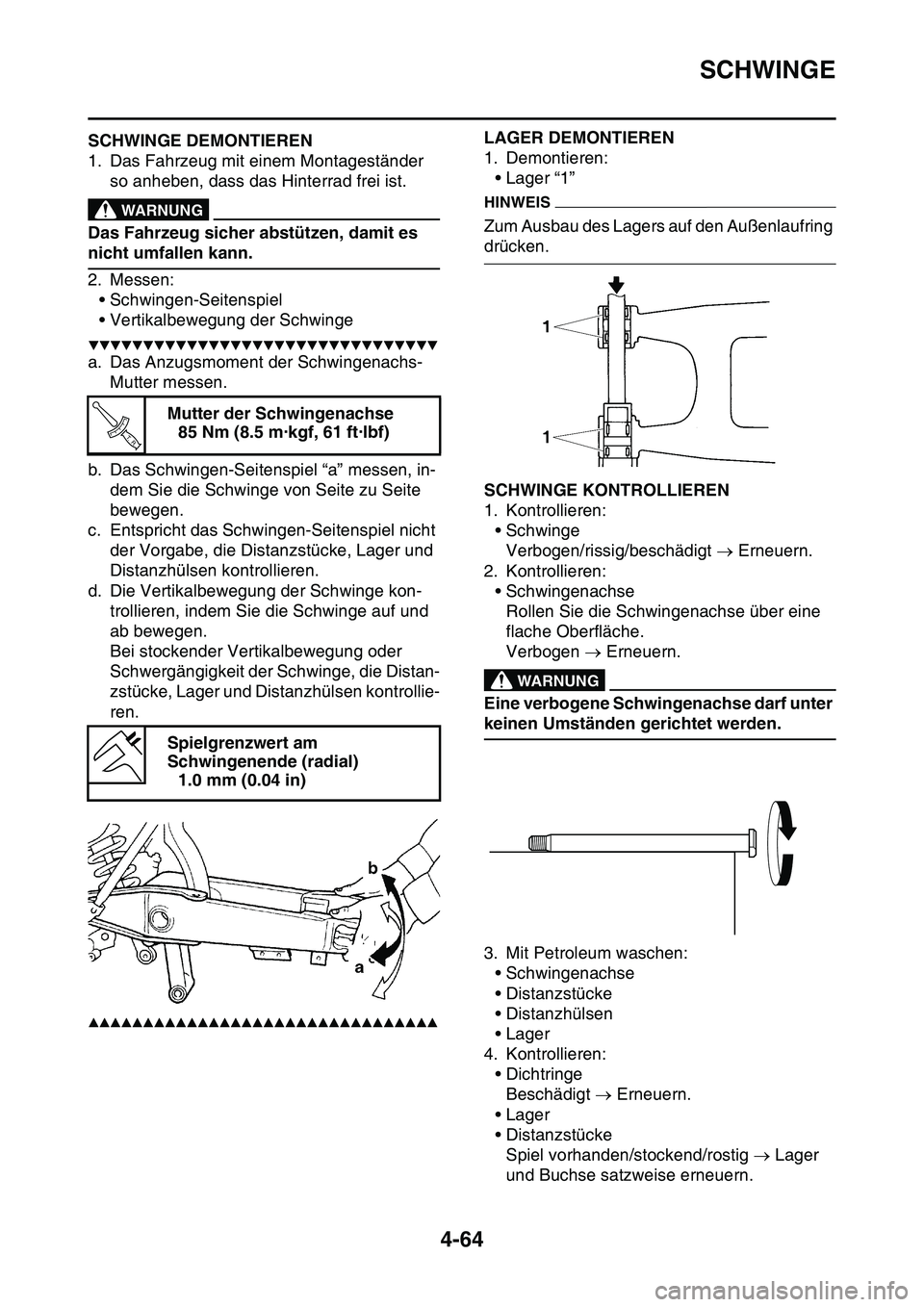

SCHWINGE
4-64
GAS1SL1185SCHWINGE DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Hinterrad frei ist.
EWA13120
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Messen:
• Schwingen-Seitenspiel
• Vertikalbewegung der Schwinge
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Anzugsmoment der Schwingenachs-
Mutter messen.
b. Das Schwingen-Seitenspiel “a” messen, in-
dem Sie die Schwinge von Seite zu Seite
bewegen.
c. Entspricht das Schwingen-Seitenspiel nicht
der Vorgabe, die Distanzstücke, Lager und
Distanzhülsen kontrollieren.
d. Die Vertikalbewegung der Schwinge kon-
trollieren, indem Sie die Schwinge auf und
ab bewegen.
Bei stockender Vertikalbewegung oder
Schwergängigkeit der Schwinge, die Distan-
zstücke, Lager und Distanzhülsen kontrollie-
ren.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SL1186
LAGER DEMONTIEREN
1. Demontieren:
• Lager “1”
HINWEIS
Zum Ausbau des Lagers auf den Außenlaufring
drücken.
GAS1SL1187SCHWINGE KONTROLLIEREN
1. Kontrollieren:
• Schwinge
Verbogen/rissig/beschädigt  Erneuern.
2. Kontrollieren:
• Schwingenachse
Rollen Sie die Schwingenachse über eine
flache Oberfläche.
Verbogen  Erneuern.
EWA13770
WARNUNG
Eine verbogene Schwingenachse darf unter
keinen Umständen gerichtet werden.
3. Mit Petroleum waschen:
• Schwingenachse
• Distanzstücke
• Distanzhülsen
• Lager
4. Kontrollieren:
• Dichtringe
Beschädigt  Erneuern.
• Lager
• Distanzstücke
Spiel vorhanden/stockend/rostig  Lager
und Buchse satzweise erneuern. Mutter der Schwingenachse
85 Nm (8.5 m·kgf, 61 ft·lbf)
Spielgrenzwert am
Schwingenende (radial)
1.0 mm (0.04 in)
T R..
