2014 YAMAHA XV950 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU42433
Controllo delle can deleLe candele sono componenti importanti del
motore e sono facili da controllare. Poiché
il calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per to gliere una can dela
1. Togliere il coperchietto candela in questione (posteriore destro o ante-
riore sinistro) togliendo i bulloni. 2. Togliere il cappuccio candela.
3. Togliere la candela come illustrato
nella figura, con la chiave speciale
compresa nel kit attrezzi supplemen-
tare, che è stato consegnato separa-
tamente all’acquisto del veicolo. Per controllare le can
dele
1. Controllare che l’isolatore di porcella- na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal- late nel motore abbiano lo stesso co-
lore.
NOTASe il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
1. Coperchietto candela
2. Bullone
1
2
1. Coperchietto candela
2. Bullone
1. Cappuccio candela
2
1
1
1. Chiave per candele
1
U2DEH0H0.book Page 9 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
3. Verificare che ogni singola candelanon presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
4. Misurare la distanza tra gli elettrodi con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica. Per installare una can
dela
1. Pulire la superficie della guarnizione della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can- dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.3. Installare il cappuccio candela.
4. Installare il coperchietto candela in-stallando i bulloni.
HAU47113
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per lasciare che l’olio si depositi.
4. Togliere il tappo bocchettone riempi- mento olio motore, pulire l’astina livel-
lo olio motore con uno straccio,
inserirla nel foro riempimento olio
(senza avvitarla), e poi toglierla di nuo-
vo per controllare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
Can dela secon do specifica:
NGK/CPR7EA-91. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2DEH0H0.book Page 10 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
5. Se l’olio motore è all’altezza o al disotto del riferimento livello min., rab-
boccare con il tipo di olio consigliato
per raggiungere il livello appropriato. 6. Inserire l’astina livello nel foro riempi-
mento olio, quindi serrare il tappo ri-
empimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare le fasi 4–6 se non si sostituisce la
cartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.5. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Tappo bocchettone riempimento olio motore
1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
1
32
1. Bullone drenaggio olio
2. Guarnizione
2
1
1. Chiave filtri olio
2. Cartuccia filtro olio
1
2
U2DEH0H0.book Page 11 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
NOTAVerificare che l’O-ring sia assestato corret-
tamente.6. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 7. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
8. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
1. O-ring
1. Chiave dinamometrica
2. Cartuccia filtro olioCoppia d i serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia d i serraggio:
Bullone di drenaggio olio motore: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U2DEH0H0.book Page 12 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
9. Accendere il motore e lasciarlo girareal minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.10. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU47081
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose.
Per sostituire l’elemento filtrante
1. Togliere il coperchio cassa filtro to- gliendo i bulloni.
2. Estrarre l’elemento filtrante. 3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro d ell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
4. Installare il coperchio cassa filtro in- stallando i bulloni.
1. Bullone
2. Coperchio della scatola del filtro dell’aria
2
1
1
1. Elemento del filtro dell’aria
1
U2DEH0H0.book Page 13 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 4.0–6.0 mm (0.16–0.24 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU21567
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni g ravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve reg olare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale del pilota,
d el passeggero, del carico e d eg li
accessori omolo gati per questo
mo dello.
1. Gioco della manopola acceleratore
1
U2DEH0H0.book Page 14 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.

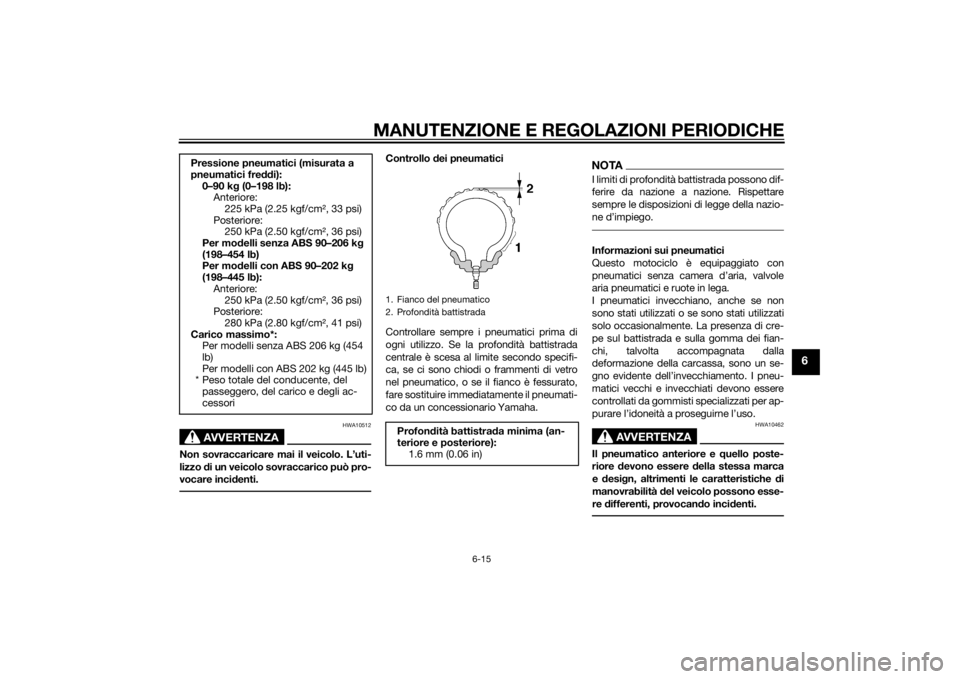

Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo motociclo è equipaggiato con
pneumatici senza camera d’aria, valvole
aria pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e q uello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.
Pressione pneumatici (misurata a
pneumatici fre ddi):
0–90 k g (0–198 lb):
Anteriore: 225 kPa (2.25 kgf/cm², 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Per mo delli senza ABS 90–206 k g
(198–454 lb)
Per mo delli con ABS 90–202 k g
(198–445 lb):
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
280 kPa (2.80 kgf/cm², 41 psi)
Carico massimo*: Per modelli senza ABS 206 kg (454
lb)
Per modelli con ABS 202 kg (445 lb)
* Peso totale del conducente, del
passeggero, del carico e degli ac-
cessori
1. Fianco del pneumatico
2. Profondità battistrada
Profon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
U2DEH0H0.book Page 15 Tuesday, June 11, 2013 10:42 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
Dopo prove approfondite, la Yamaha Mo-
tor Co., Ltd. ha approvato per questo mo-
dello soltanto i pneumatici elencati di
seguito.
AVVERTENZA
HWA10472
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
 Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
HAU21963
Ruote in legaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:100/90-19M/C 57H
Produttore/modello: BRIDGESTONE/EXEDRA G721 F
Pneumatico posteriore:
Dimensioni:150/80B16M/C 71H
Produttore/modello:
BRIDGESTONE/EXEDRA G722 F
U2DEH0H0.book Page 16 Thursday, October 24, 2013 1:57 PM
