CARATTERISTICHE TECNICHE
8-2
8
2ª:2.063 (33/16)
3ª: 1.579 (30/19)
4ª:
1.259 (34/27)
5ª: 1.042 (25/24)
Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza: 29.00 grado
Avancorsa: 130 mm (5.1 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 100/90-19M/C 57H
Produttore/modello:
BRIDGESTONE/EXEDRA G721 FPneumatico posteriore:Tipo: Senza camera d'aria
Misura:
150/80B16M/C 71H
Produttore/modello: BRIDGESTONE/EXEDRA G722 FCarico:Carico massimo:
Per modelli senza ABS 206 kg (454 lb)
Per modelli con ABS 202 kg (445 lb) (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Condizione di carico: Per modelli senza ABS 90–206 kg (198–
454 lb)
Per modelli con ABS 90–202 kg (198–445
lb)
Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
280 kPa (2.80 kgf/cm², 41 psi)Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
19M/C x MT2.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
16M/C x MT3.50Freno anteriore:Tipo:A disco singolo
Comando:
Con la mano destra Liquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Sospensione posteriore:Tipo:Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 70.0 mm (2.76 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità: 12 V, 11.2 Ah
U2DEH0H0.book Page 2 Thursday, October 24, 2013 1:57 PM

CARATTERISTICHE TECNICHE
8-3
8
Faro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 1
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore: 12 V, 21.0 W × 2
Luce ausiliaria: 12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti: EL (elettroluminescente)
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia del livello del carburante:
LED
Spia problemi al motore: LED
Spia dell’ABS: Per modelli con ABS LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:40.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
15.0 A
Fusibile dell’impianto di iniezione carburante: 10.0 A
Fusibile della centralina dell’ABS: Per modelli con ABS 7.5 A
Fusibile del motorino dell’ABS:
Per modelli con ABS 30.0 A
Fusibile del solenoide ABS: Per modelli con ABS 15.0 A
Fusibile di backup: 7.5 A
U2DEH0H0.book Page 3 Tuesday, June 11, 2013 10:42 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9

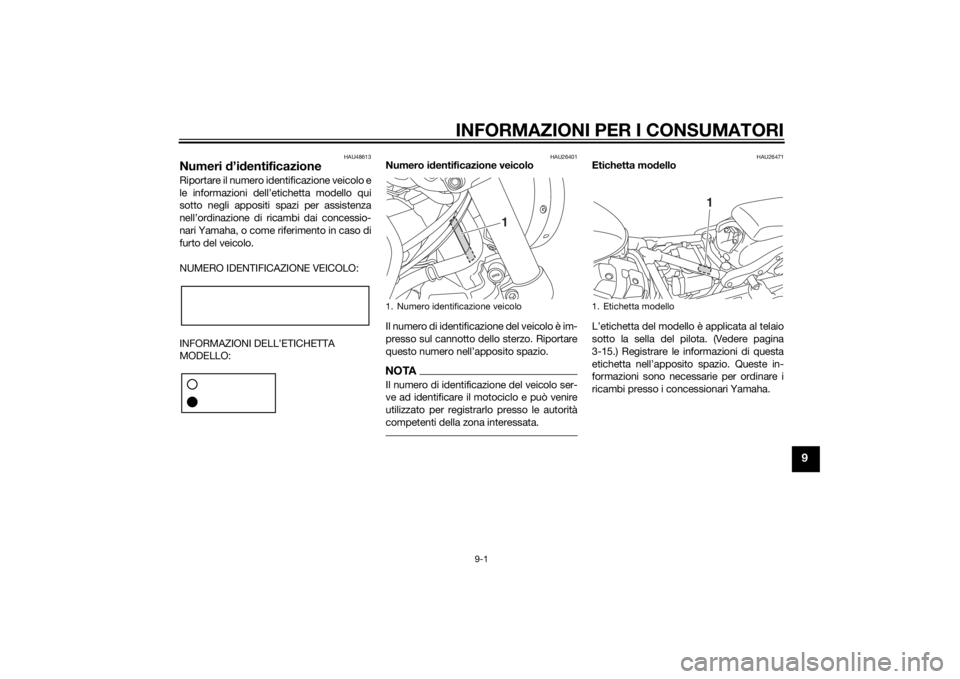

HAU48613
Numeri d’id entificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come ri ferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26471
Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-15.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U2DEH0H0.book Page 1 Tuesday, June 11, 2013 10:42 AM

INDICE ANALITICOAABS (per modelli con ABS) ................... 3-10
Accensione del motore ........................... 5-1
Assiemi ammortizzatori, regolazione .... 3-16BBatteria ................................................. 6-26
Bloccasterzo ......................................... 3-14
Blocchetto accensione ........................... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per ridurne il consumo............................................... 5-3
Cavalletto laterale ................................. 3-17
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-24
Cavi, controllo e lubrific azione.............. 6-22
Come supportare il motociclo .............. 6-33
Commutatore luce abbagliante/ anabbagliante ....................................... 3-8
Convertitore catalitico........................... 3-14
Cuscinetti ruote, controllo .................... 6-26EElemento filtrante, sostituzione............. 6-13
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-25
Fusibili, sostituzione ............................. 6-27GGioco della leva freno, controllo ........... 6-17
Gioco della leva frizione, regolazione ... 6-17 Gioco della manopola acceleratore,
controllo ............................................. 6-14
Gioco valvole ........................................ 6-14
IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento .......................... 3-8
Interruttore dell’avvisatore acustico ....... 3-8
Interruttore di arresto motore ................. 3-8
Interruttore di segnalazione luce abbagliante .......................................... 3-8
Interruttore indicatori di direzione .......... 3-8
Interruttore luci d’emergenza ................. 3-8
Interruttore RESET ................................. 3-9
Interruttore SELECT ............................... 3-8
Interruttori luce stop ............................. 6-18
Interruttori manubrio............................... 3-7KKit attrezzi............................................... 6-2LLampada biluce fanalino/stop .............. 6-31
Lampada faro, sostituzione .................. 6-30
Lampada indicatore di direzione, sostituzione ........................................ 6-31
Lampada luce di posizione anteriore, sostituzione ........................................ 6-32
Leva freno............................................. 3-10
Leva frizione ........................................... 3-9
Leve freno e frizione, controllo e lubrificazione ...................................... 6-23
Liquido freni, sostituzione .................... 6-21
Livello liquido freni, controllo................ 6-19
Luce targa ............................................ 6-32
MManopola e cavo acceleratore, controllo e lubrificazione.....................6-22
Manutenzione e lubrificazione,
periodica ...............................................6-4
Manutenzione, sistema di controllo emissioni ...............................................6-3NNumeri d’identificazione .........................9-1
Numero identificazione veicolo ...............9-1OOlio motore e cartuccia filtro olio ..........6-10PPannello, rimozione e installazione .........6-8
Parcheggio ..............................................5-4
Pastiglie del freno anteriore e
posteriore, controllo............................6-19
Pedale cambio ........................................3-9
Pedale del freno ....................................3-10
Pedali freno e cambio, controllo e lubrificazione.......................................6-23
Perni del forcellone, lubrificazione ........6-24
Pneumatici ............................................6-14
Posizioni dei componenti ........................2-1
Pulizia ......................................................7-1RRicerca ed eliminazione guasti .............6-34
Rimessaggio ...........................................7-3
Rodaggio.................................................5-3
Ruote.....................................................6-16SSella pilota ............................................3-15
Sistema d’interruzione circuito accensione .........................................3-17
U2DEH0H0.book Page 1 Tuesday, June 11, 2013 10:42 AM

INDICE ANALITICO
Sistema immobilizzatore ........................ 3-1
Spia ABS (per modelli con ABS) ............ 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia indicatore di direzione .................... 3-3
Spia livello carburante ............................ 3-3
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spie d’avvertimento e di segnalazione... 3-3
Sterzo, controllo ................................... 6-25
Strumento multifunzione ........................ 3-5TTabella di ricerca ed eliminazione guasti.................................................. 6-35
Tappo serbatoio carburante ................. 3-11
Tensione della cinghia di trasmissione ....................................... 6-21
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-13VVerniciatura opaca, prestare attenzione............................................. 7-1
U2DEH0H0.book Page 2 Tuesday, June 11, 2013 10:42 AM
