2014 YAMAHA XV950 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU57670

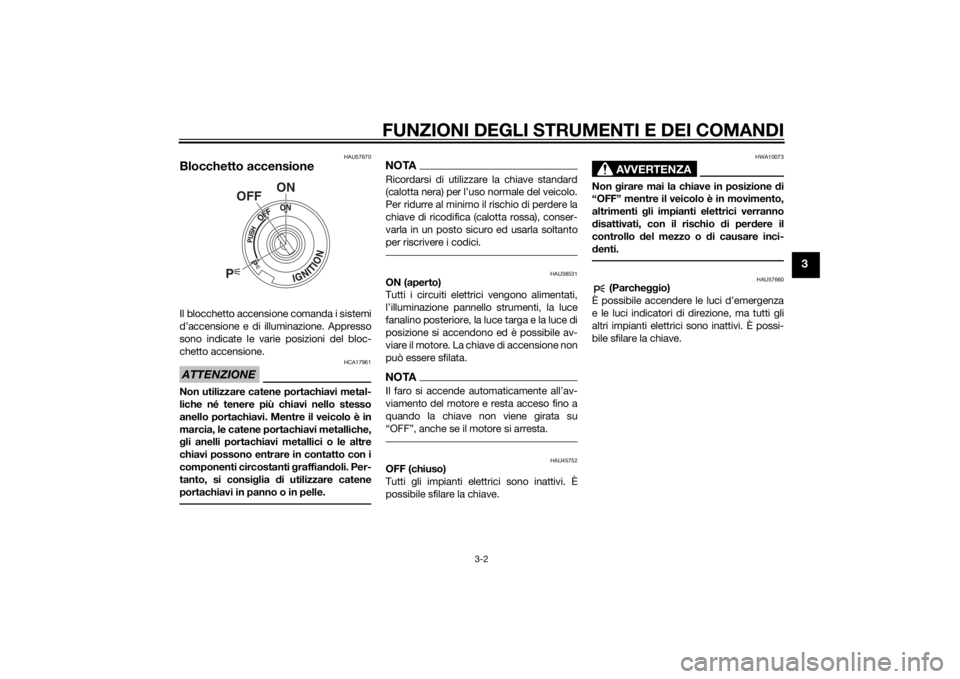

Blocchetto accensioneIl blocchetto accensione comanda i sistemi
d’accensione e di illuminazione. Appresso
sono indicate le varie posizioni del bloc-
chetto accensione.ATTENZIONE
HCA17961
Non utilizzare catene portachiavi metal-
liche né tenere più chiavi nello stesso
anello portachiavi. Mentre il veicolo è in
marcia, le catene portachiavi metalliche,
gli anelli portachiavi metallici o le altre
chiavi possono entrare in contatto con i
componenti circostanti graffian doli. Per-
tanto, si consi glia di utilizzare catene
portachiavi in panno o in pelle.
NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38531
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU45752
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10073
Non girare mai la chiave in posizione di
“OFF” mentre il veicolo è in movimento,
altrimenti gli impianti elettrici verranno
d isattivati, con il rischio di per dere il
controllo del mezzo o di causare inci-
d enti.
HAU57660
(Parche ggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
P
ON
OFF
U2DEH0H0.book Page 2 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU49394
Spie d’avvertimento e d i segnala-
zione
HAU11021
Spia in dicatore di d irezione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori
di direzione viene spostato a sinistra o de-
stra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11255
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11367
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante scende all’incirca al di sotto di
2.8 L (0.74 US gal, 0.62 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circ
uito elettrico da un
concessionario Yamaha.NOTAQuesto modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamen-
to livello carburante, si ripeterà il seguente
ciclo fino a quando il guasto non verrà eli-

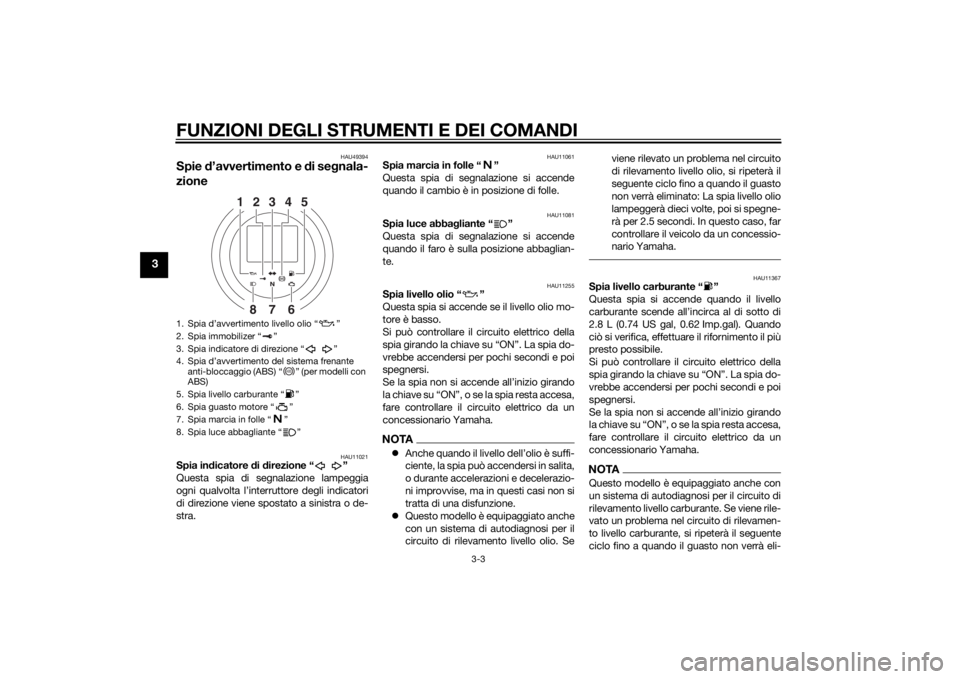

1. Spia d’avvertimento livello olio “ ”
2. Spia immobilizer “ ”
3. Spia indicatore di direzione “ ”
4. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ” (per modelli con
ABS)
5. Spia livello carburante “ ”
6. Spia guasto motore “ ”
7. Spia marcia in folle “ ”
8. Spia luce abbagliante “ ”
1
35 42
8
7
6ABS
U2DEH0H0.book Page 3 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
minato: La spia livello carburante lampeg-
gerà otto volte, e poi si spegnerà per 3.0
secondi. In questo caso, far controllare il
veicolo da un concessionario Yamaha.
HAU42775
Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monito-
raggio del motore. Se questo accade, far
controllare il dispositivo di autodiagnosi da
un concessionario Yamaha. (Vedere pagina
3-6 per spiegazioni sul dispositivo di auto-
diagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU51781
Spia ABS “ ” (per mo delli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS: 
non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-10 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emerg enza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
NOTASe si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU54681
Spia immobilizer “ ”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-6 per spiegazioni
sul dispositivo di autodiagnosi.)
ABS
U2DEH0H0.book Page 4 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU57680
Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle reg ola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni d uran-
te la marcia può distrarre il pilota e d au-
mentare il rischio di un inci dente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un totalizzatore contachilometri 
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
 un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)
 un orologio digitale
 un dispositivo di autodiagnosi
NOTARicordarsi di girare la chiave su “ON”
prima di utilizzare gli interruttori “SE-
LECT” e “RESET”.
 Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale
la visualizzazione dei chilometri e delle
miglia, premere l’interruttore “SE-
LECT” per almeno tre secondi.
Totalizzatore contachilometri, contachi-
lometri parziale, contachilometri parzia-
le riserva carburante e orolo gio dig itale
1. Tachimetro
2. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il
carburante di riserva/orologio
21
1. Interruttore “SELECT”
2. Interruttore “RESET”
1. Contachilometri totalizzatore/contachilome-tri parziale/contachilometri parziale per il
carburante di riserva/orologio
1
2
1
U2DEH0H0.book Page 5 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Premere l’interruttore “SELECT” per alter-
nare sul display le modalità totalizzatore
contachilometri “ODO”, contachilometri
parziale “TRIP 1” e “TRIP 2” e orologio di-
gitale nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → orologio digi-
tale → ODO
Se si accende la spia livello carburante (ve-
di pag. 3-3), il display del totalizzatore con-
tachilometri cambierà automaticamente
passando in modalità contachilometri par-
ziale riserva carburante “TRIP F” ed inizierà
a conteggiare la distanza percorsa a partire
da quel punto. In tal caso, premere l’inter-
ruttore “SELECT” per alternare sul display
le varie modalità di contachilometri parziali
e totalizzatore contachilometri nel seguente
ordine:
TRIP F → TRIP 1 → TRIP 2 → orologio di-
gitale → ODO → TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo l’interruttore “SE-
LECT” e poi premere l’interruttore “RESET”
per almeno un secondo. Se non si azzera
manualmente il contachilometri parziale ri-
serva carburante, esso si azzererà automa-
ticamente, e il display tornerà alla modalità
precedente dopo il rifornimento e una per-
correnza di 5 km (3 mi). Per regolare l’orologio digitale
1. Premere gli interruttori “SELECT” e
“RESET” insieme per almeno tre se-
condi.
2. Quando le cifre delle ore iniziano a lampeggiare, premere l’interruttore
“SELECT” per impostare le ore.
3. Premere l’interruttore “RESET”, e le cifre dei minuti inizieranno a lampeg-
giare.
4. Premere l’interruttore “SELECT” per impostare i minuti.
5. Premere l’interruttore “RESET” per al- meno due secondi per avviare l’orolo-
gio digitale. Dispositivo
di auto dia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qual-
siasi di questi circuiti, la spia guasto motore
si accende ed il display indica un codice di
errore.
Se il display indica codici di errore, annota-
re il numero del codice e poi fare controllare
il veicolo da un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggia ed il display indica un co-
dice di errore.1. Orologio digitale
1
1. Display codice di errore
2. Spia guasto motore “ ”
3. Spia immobilizer “ ”
123
U2DEH0H0.book Page 6 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da
un’interferenza del transponder. Se appare
questo codice di errore, provare ad esegui-
re quanto segue.1. Usare la chiave di ricodifica per avvia-re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo eprovare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare d anneggiamenti del
motore.
HAU1234E
Interruttori manubrioSinistra1. Interruttore di segnalazione luce abbagliante “ ”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
3
4 12
U2DEH0H0.book Page 7 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Destra
HAU12351
Interruttore di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce
abba gliante/anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore in dicatori di
d irezione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso di emergenza, come per esempio se il
veicolo si ribalta o se il cavo dell’accelera-
tore è bloccato.
HAU12712
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41701
La spia guasto motore si accende quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12734
Interruttore luci d ’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU55701
Interruttore “SELECT”
Questo interruttore viene utilizzato per ese-
guire le selezioni nel totalizzatore contachi-
lometri e nei contachilometri parziali e per
impostare l’orologio digitale dello strumen-
to multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
1. Interruttore di arresto motore “ / ”
2. Interruttore “SELECT”
3. Interruttore “RESET”
4. Interruttore avviamento “ ”
5. Interruttore luci d’emergenza “ ”
1
5 2
3
4
U2DEH0H0.book Page 8 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU55711
Interruttore “RESET”
Questo interruttore viene utilizzato per az-
zerare i contachilometri parziali e per impo-
stare l’orologio digitale dello strumento
multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU12821
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-17.)
HAU12872
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
1. Leva frizione
1
1. Pedale cambio
2. Posizione di folle
1
2
5
4
3
2
N 1 5
4
3
2
N 1
U2DEH0H0.book Page 9 Tuesday, June 11, 2013 10:42 AM
