FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3

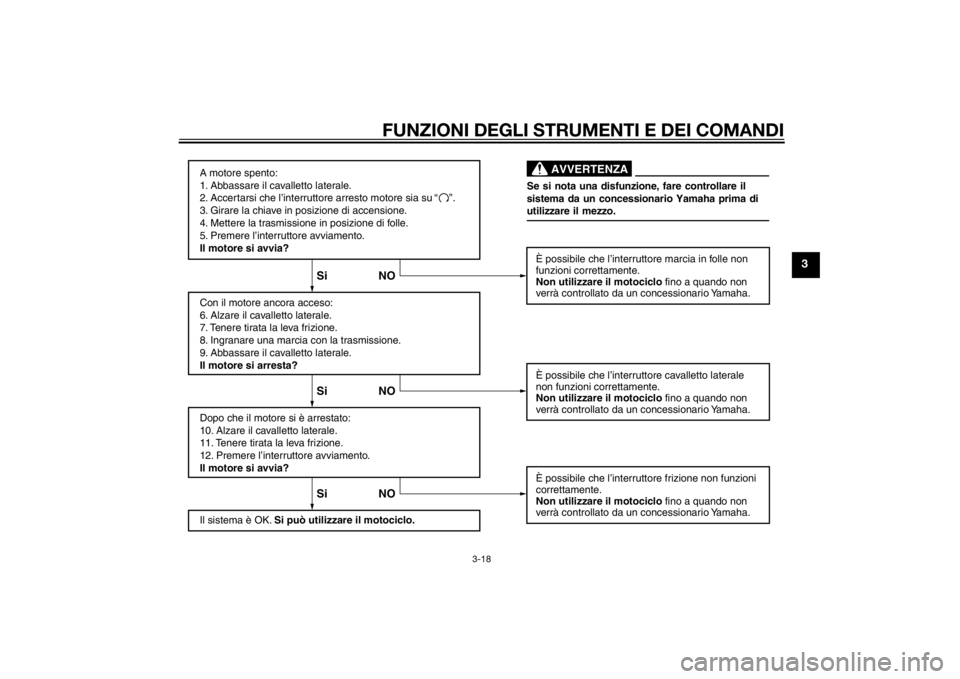

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo. È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo
fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
U2DEH0H0.book Page 18 Tuesday, June 11, 2013 10:42 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15598
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di inci denti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbato-
io carburante non presenti fessure o danneggiamenti, e controllare il collega-
mento del tubo. 3-12, 3-13
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 6-10
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-19, 6-19
U2DEH0H0.book Page 1 Tuesday, June 11, 2013 10:42 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-19, 6-19
Frizione • Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario.
6-17
Manopola acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-14, 6-22
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario. 6-22
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.
6-14, 6-16
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
6-23
Leve del freno e d ella frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario. 6-23
Cavalletto laterale • Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario.
6-24
Fissa ggi della parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.
—
POSIZIONE CONTROLLI PAGINA
U2DEH0H0.book Page 2 Tuesday, June 11, 2013 10:42 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Strumenti, luci, segnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha. 3-17
POSIZIONE CONTROLLI PAGINA
U2DEH0H0.book Page 3 Tuesday, June 11, 2013 10:42 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i coman di
può comportare la per dita del controllo,
con possibilità di inci denti o infortuni.
HAU48711
NOTAQuesto modello è equipaggiato con:
 un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display
multifunzione indica il codice di errore
30, ma questo non è un malfunziona-
mento. Girare la chiave su “OFF” e poi
su “ON” per cancellare il codice di er-
rore. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il moto-
re inizi a girare quando si preme l’in-
terruttore avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU57780
Accensione del motoreAffinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
 La trasmissione è in posizione di folle.
 La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-17 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore arresto motore sia
su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
 Spia livello olio
 Spia livello carburante
 Spia guasto motore
 Spia immobilizerATTENZIONE
HCA17671
Se le su ddette spie di avvertimento o di
se gnalazione non si accen dono all’inizio
g iran do la chiave su “ON”, o se una spia
d i avvertimento o di se gnalazione resta
accesa, ved ere pagina 3-3 per il control-
lo del circuito della spia di avvertimento
o d i se gnalazione corrispon dente.
U2DEH0H0.book Page 1 Tuesday, June 11, 2013 10:42 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
Per modelli con ABS:La spia ABS deve accendersi quando
si porta il blocchetto di accensione in
posizione “ON” per poi spegnersi
quando si raggiunge una velocità di
almeno 10 km/h (6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accende e speg ne
come descritto sopra, ve dere pa gina 3-3
per il controllo del circuito della spia.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter- ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni
tentativo.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU16672
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.1. Pedale cambio
2. Posizione di folle
1
2
5
4
3
2
N 1 5
4
3
2
N 1
U2DEH0H0.book Page 2 Tuesday, June 11, 2013 10:42 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
ATTENZIONE
HCA10261
Anche con il cambio in posizione di
folle, prose guire nella g uida per
inerzia a motore spento per lun ghi
perio di di tempo, e non trainare il
motociclo su distanze lun ghe. Il
cambio viene lubrificato corretta-
mente solo quand o il motore è in
funzione. Una lubrificazione insuffi-
ciente può danne ggiare il cambio.
 Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
ne gg iare il motore, il cambio e d il
g ruppo trasmissione, che non sono
pro gettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
HAU16811
Consi gli per ri durre il consumo
d el carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
 Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17024
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato del
motore con più di 1/3 acceleratore.
ATTENZIONE: Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e sostituire la cartuccia o l’ele-
mento filtro olio.
[HCA11283]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato del
motore con più di 1/2 acceleratore.
U2DEH0H0.book Page 3 Tuesday, June 11, 2013 10:42 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.ATTENZIONE
HCA10271
In caso di d isfunzioni del motore durante
il perio do di ro daggio, fare controllare
imme diatamente il mezzo d a un conces-
sionario Yamaha.
HAU17214
Parche ggioQuando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio d i perdite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
U2DEH0H0.book Page 4 Tuesday, June 11, 2013 10:42 AM
