2014 YAMAHA XV950 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12892
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU12942
Pedale del frenoIl pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU51801
ABS (per mo delli con ABS)L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.

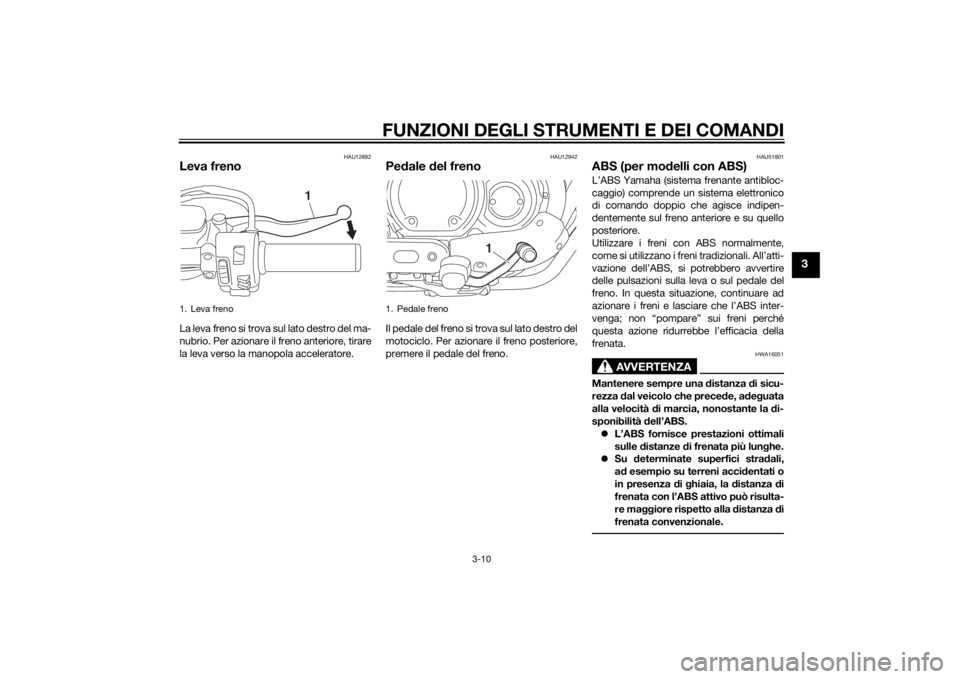

1. Leva freno
1
1. Pedale freno
1
U2DEH0H0.book Page 10 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una del-
le leve del freno o il pedale freno ven-
gono azionati anche solo
leggermente, si può avvertire una vi-
brazione sulla leva e sul pedale, ma
questi sintomi non sono indice di ano-
malia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha per eseguire
questa prova.
ATTENZIONE
HCA16121
Tenete qualsiasi tipo d i magneti (com-
presi gli utensili di recupero ma gnetici, i
cacciaviti ma gnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori mag netici installati nei
mozzi ruote potrebbero danne ggiarsi,
provocan do il funzionamento improprio
d el sistema ABS.
HAU13123
Tappo serbatoio carburantePer to gliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.

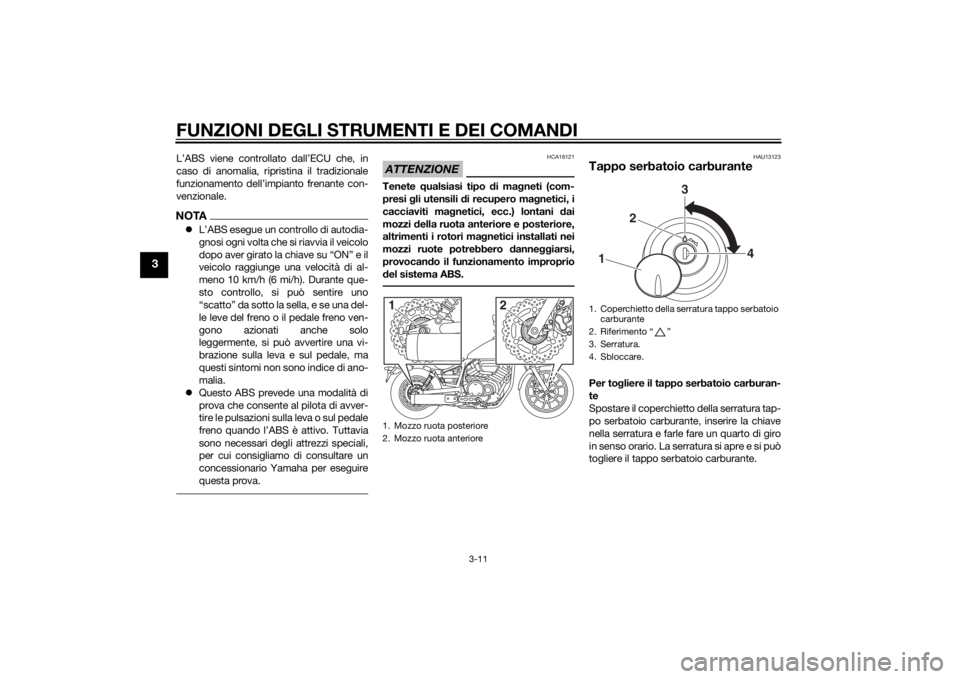

1. Mozzo ruota posteriore
2. Mozzo ruota anteriore1
2
1. Coperchietto della serratura tappo serbatoio carburante
2. Riferimento “ ”
3. Serratura.
4. Sbloccare.1
2
4
3
U2DEH0H0.book Page 11 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
Per installare il tappo serbatoio carbu-
rante1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il
riferimento “ ” rivolto in avanti.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10132
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le per dite di car-
burante costituiscono un rischio d’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso d i inge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori di benzina, o se

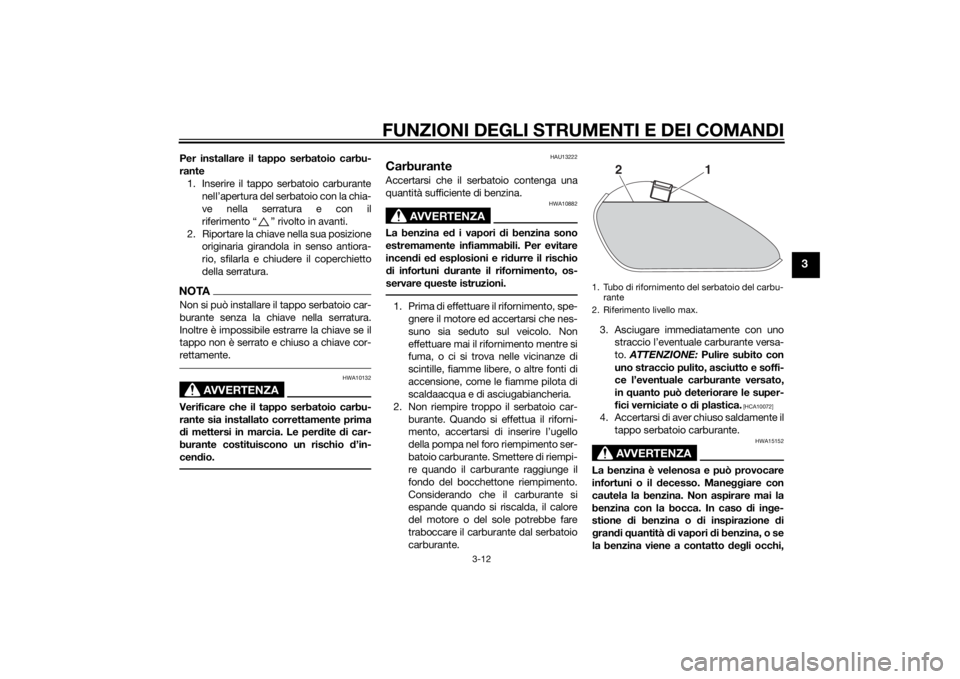

la benzina viene a contatto deg li occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
2
1
U2DEH0H0.book Page 12 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
contattare immediatamente un med ico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU57690
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe dannegg iamenti gravi sia alle
parti interne d el motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se il motore batte in testa,
usare benzina di una marca diversa o car-
burante super senza piombo. L’uso di car- burante senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAUB1302
Tubetto sfiato serbatoio carbu-
rante/tubo
di troppopieno serba-
toio carburantePrima di utilizzare il motociclo:
 Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.
 Verificare che il tubetto sfiato serbato-
io carburante/tubo di troppopieno ser-
batoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
 Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
Carburante consi
gliato:
Benzina normale senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 12.2 L (3.22 US gal, 2.68 Imp.gal)
Quantità di carburante d i riserva
( q uan do si accen de la spia livello
carburante):

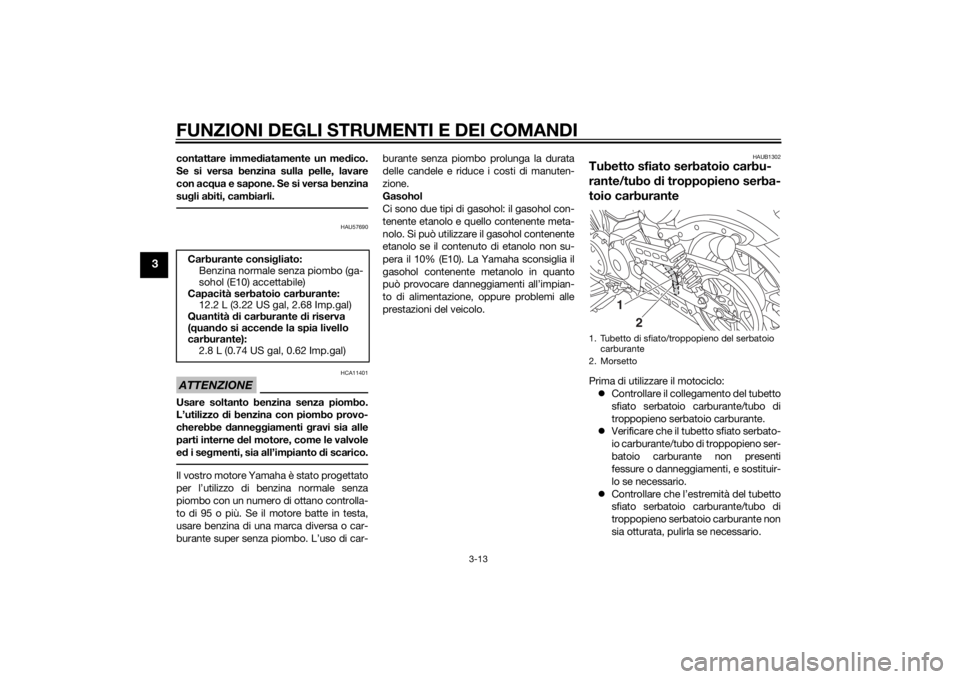

2.8 L (0.74 US gal, 0.62 Imp.gal)1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Morsetto
1
2
U2DEH0H0.book Page 13 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
Assicurarsi che il tubetto sfiato serba-
toio carburante/tubo di troppopieno
serbatoio carburante sia fatto passare
attraverso la fascetta serratubo.
HAU13434
Convertitore cataliticoQuesto modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parche ggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto di scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
HAU55661
BloccasterzoPer bloccare lo sterzo 1. Girare il manubrio completamente a sinistra.
2. Inserire la chiave nel bloccasterzo, che si trova accanto al cannotto ster-
zo, e poi ruotarla di 1/2 giro in senso
orario.
3. Controllare che lo sterzo sia bloccato e poi estrarre la chiave dal bloccaster-

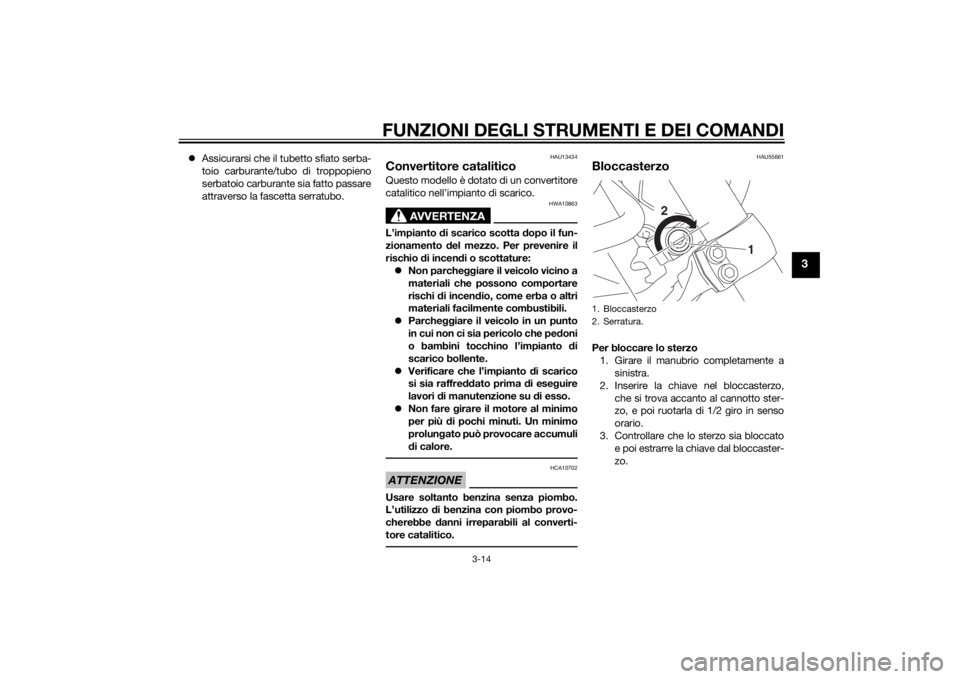

zo.1. Bloccasterzo
2. Serratura.
LO CKUNLO CK
1
2
U2DEH0H0.book Page 14 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3

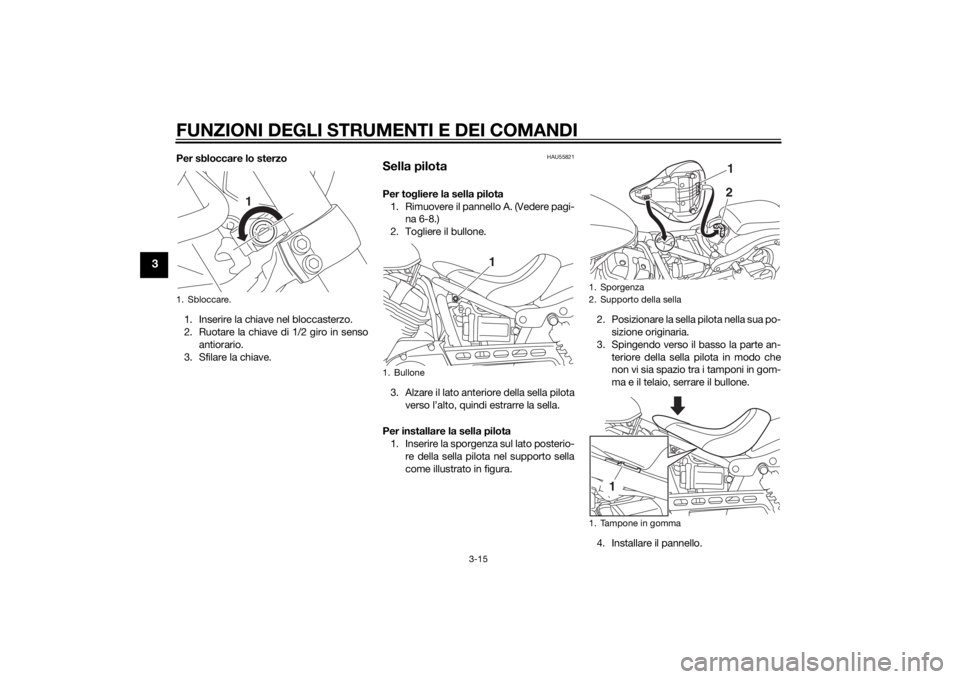

Per sbloccare lo sterzo1. Inserire la chiave nel bloccasterzo.
2. Ruotare la chiave di 1/2 giro in senso antiorario.
3. Sfilare la chiave.
HAU55821
Sella pilotaPer to gliere la sella pilota
1. Rimuovere il pannello A. (Vedere pagi- na 6-8.)
2. Togliere il bullone.
3. Alzare il lato anteriore della sella pilota verso l’alto, quindi estrarre la sella.
Per installare la sella pilota 1. Inserire la sporgenza sul lato posterio- re della sella pilota nel supporto sella
come illustrato in figura. 2. Posizionare la sella pilota nella sua po-
sizione originaria.
3. Spingendo verso il basso la parte an- teriore della sella pilota in modo che
non vi sia spazio tra i tamponi in gom-
ma e il telaio, serrare il bullone.
4. Installare il pannello.
1. Sbloccare.
L O CKUNLO CK
1
1. Bullone
1
1. Sporgenza
2. Supporto della sella
1. Tampone in gomma
21
1
U2DEH0H0.book Page 15 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
NOTAVerificare che la sella pilota sia fissata cor-
rettamente prima di mettersi in marcia.
HAU55761

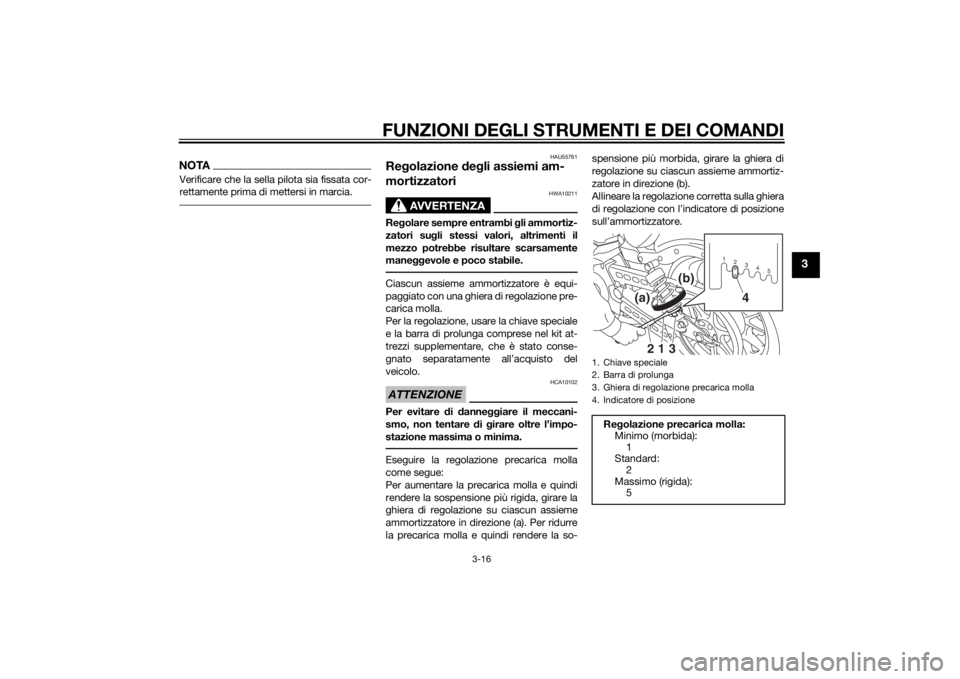

Regolazione deg li assiemi am-
mortizzatori
AVVERTENZA
HWA10211
Re golare sempre entrambi g li ammortiz-
zatori su gli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
mane ggevole e poco stabile.Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.
Per la regolazione, usare la chiave speciale
e la barra di prolunga comprese nel kit at-
trezzi supplementare, che è stato conse-
gnato separatamente all’acquisto del
veicolo.ATTENZIONE
HCA10102
Per evitare d i danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione su ciascun assieme
ammortizzatore in direzione (a). Per ridurre
la precarica molla e quindi rendere la so- spensione più morbida, girare la ghiera di
regolazione su ciascun assieme ammortiz-
zatore in direzione (b).
Allineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
1. Chiave speciale
2. Barra di prolunga
3. Ghiera di regolazione precarica molla
4. Indicatore di posizione
Re
golazione precarica molla:
Minimo (morbida): 1
Standard:
2
Massimo (rigida): 5
1 2345
3
(a)
(b)
12
4
U2DEH0H0.book Page 16 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo d el mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato prog ettato come sup-
porto alla responsabilità del pilota d i al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema re
golarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU44893
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
 Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
 Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
 Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura:
U2DEH0H0.book Page 17 Tuesday, June 11, 2013 10:42 AM
