FAU52031
Remplacement de l’élément du
filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Remplacer plus fréquemment
l’élément de filtre à air lorsque le véhicule
est utilisé dans des zones très poussié-
reuses ou humides.
Remplacement de l’élément du filtre à
air
1. Déposer le cache C. (Voir page 6-8.)
2. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air. 4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION: S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA10482]
5. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de
ses vis.
6. Reposer le cache.
FAU33483
Réglage du régime de ralenti du
moteurContrôler et régler, si nécessaire, le régime
de ralenti du moteur comme suit aux fré-
quences spécifiées dans le tableau des en-
tretiens et grai ssages périodiques.
Ce réglage doit être effectué le moteur
chaud.
1. Déposer le cache D. (Voir page 6-8.)
2. Contrôler le régime de ralenti du mo- teur et, si nécessaire, le corriger
conformément aux spécifications à
l’aide de la vis de réglage du ralenti.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
1. Vis
2. Couvercle du boîtier de filtre à air
1
1 2
1. Élément du filtre à air
1
1. Vis de réglage du ralenti
1
(a)(b)
59C-28199-F2.book 16 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
1
2
3
4
56
7
8
9
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.3. Reposer le cache.
FAU21385
Contrôle de la garde de la
poignée des gazLa garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire r égler par un conces-
sionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Régime de ralenti du moteur :
1100–1300 tr/mn

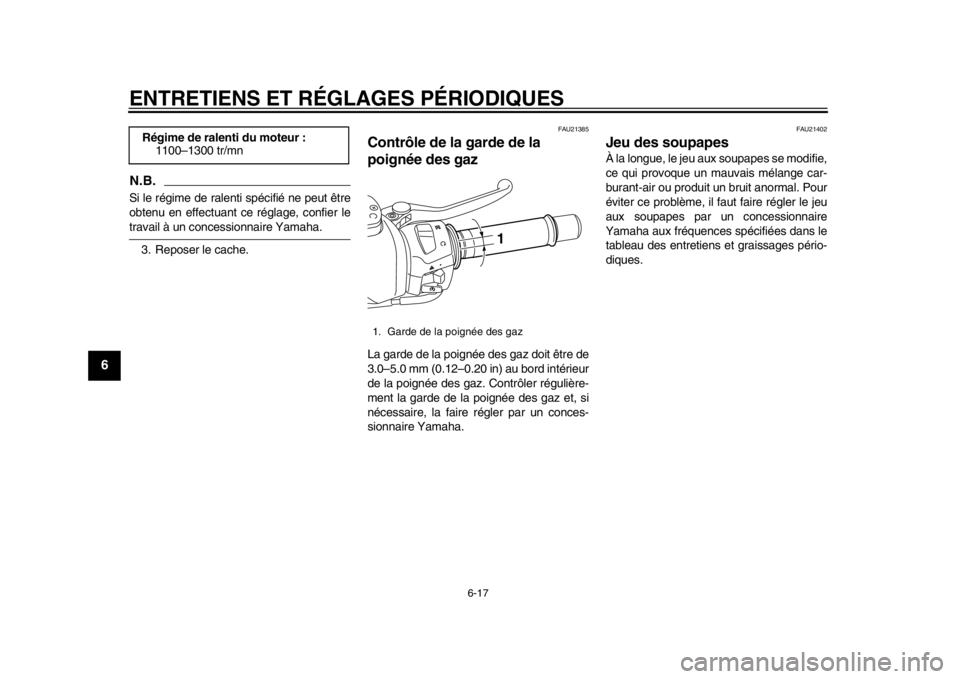

1. Garde de la poignée des gaz
1
59C-28199-F2.book 17 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
2
3
4
567
8
9
FAU51972
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):Avant :
225 kPa (2.25 kgf/cm
2, 33 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb): Avant :
225 kPa (2.25 kgf/cm2, 33 psi)
Arrière : 280 kPa (2.80 kgf/cm2, 41 psi)
Charge* maximale : XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* Poids total du pilote, du passager, du chargement et des accessoires

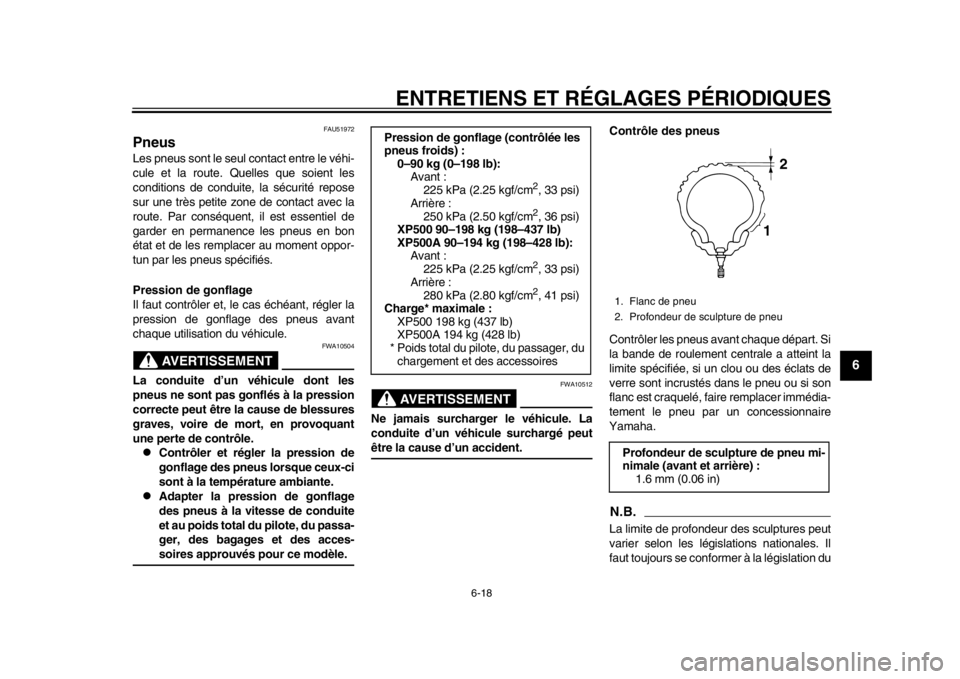

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
1 2
59C-28199-F2.book 18 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
1
2
3
4
56
7
8
9
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre, de valves de gonflage et de roues
coulées.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA16101

Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus devalve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle. Pneu avant :
Taille :120/70R15 M/C 56H
Fabricant/modèle :
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Valve de gonflage :
PVR59A
Obus de valve : #9100 (d’origine)
Pneu arrière : Taille :160/60R15 M/C 67H
Fabricant/modèle : DUNLOP/GPR-100L
BRIDGESTONE/BT012R
Valve de gonflage : TR412
Obus de valve :
#9100 (d’origine)
59C-28199-F2.book 19 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
2
3
4
567
8
9
FAU51921
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir réparé ou remplacé le
pneu avant, serrer l’écrou et le
contre-écrou du corps de valve à leur
couple de serrage spécifique.
FAU50861
Réglage de la garde des leviers
de frein avant et arrièreAvant
Arrière
La garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le cas,
1. Écrou de corps de valve
2. Contre-écrou de corps de valveCouples de serrage : Écrou de corps de valve :2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Contre-écrou de corps de valve :
3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
1
2
1. Garde nulle au levier de frein
1. Garde nulle au levier de frein
1
1
59C-28199-F2.book 20 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
1
2
3
4
56
7
8
9
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-cule et être la cause d’un accident.
FAU53032
Réglage du câble de blocage du
frein arrièreUn réglage du câble de blocage du frein ar-
rière peut s’avérer nécessaire si le levier de
blocage du frein arrière ne se bloque pas
correctement. Au repos, le câble de blo-
cage du frein arrière devrait mesurer 43–45
mm (1.69–1.77 in) à l’étrier de frein arrière.
Contrôler régulièrement la longueur du
câble de blocage du frein arrière et la régler
comme suit si nécessaire.
Pour augmenter la longueur du câble de
blocage du frein arrière, tourner l’écrou de
réglage à l’étrier de frein arrière dans le
sens (a). Pour la réduire, tourner l’écrou de
réglage dans le sens (b).AVERTISSEMENT! S’il est impossible
d’obtenir le réglage spécifié, confier ce
travail à un concessionnaire
Yamaha.
[FWA16151]
Vérifier que le blocage du frein arrière est
désactivé, puis s’assurer que la roue arrière
tourne correctement.

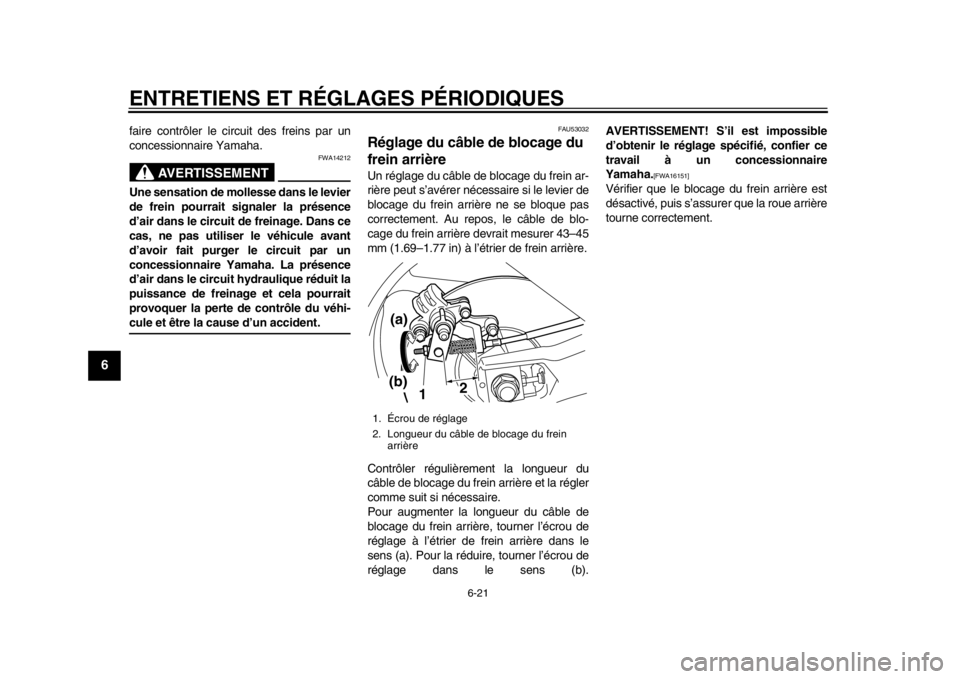

1. Écrou de réglage
2. Longueur du câble de blocage du frein
arrière
2
1
(a)
(b)
59C-28199-F2.book 21 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
2
3
4
567
8
9
FAU52292
Contrôle du blocage du frein
arrièreContrôler le blocage du frein arrière aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.1. Régler le câble de blocage du frein ar- rière.
2. Actionner le blocage du frein arrière et
pousser le véhicule pour bloquer cor-
rectement le blocage du frein arrière.

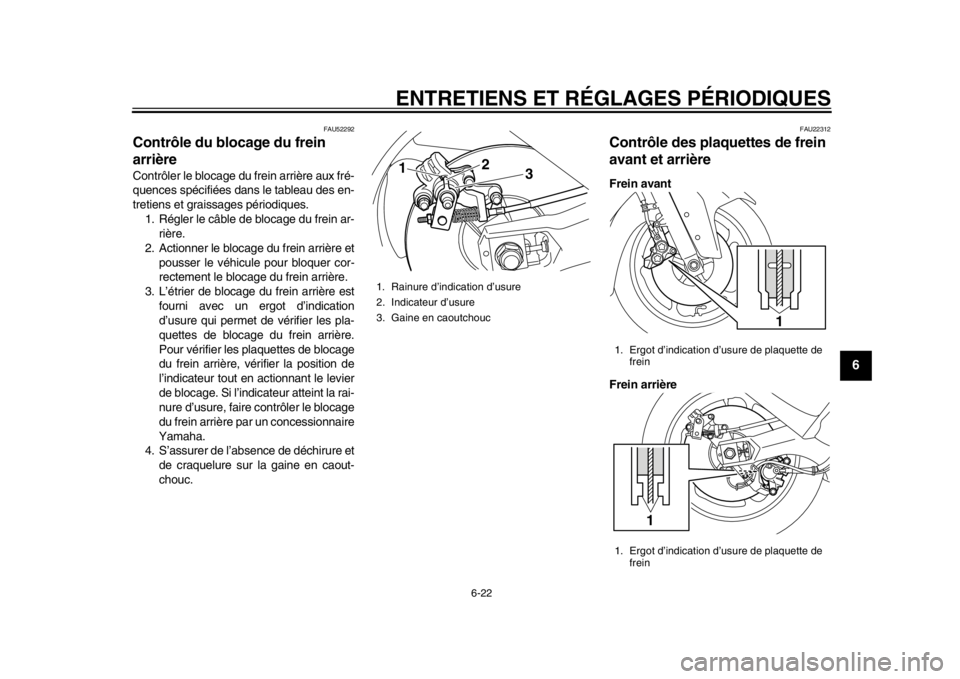

3. L’étrier de blocage du frein arrière est
fourni avec un ergot d’indication
d’usure qui permet de vérifier les pla-
quettes de blocage du frein arrière.
Pour vérifier les plaquettes de blocage
du frein arrière, vérifier la position de
l’indicateur tout en actionnant le levier
de blocage. Si l’indicateur atteint la rai-
nure d’usure, faire contrôler le blocage
du frein arrière par un concessionnaire
Yamaha.
4. S’assurer de l’absence de déchirure et de craquelure sur la gaine en caout-
chouc.
FAU22312
Contrôle des plaquettes de frein
avant et arrièreFrein avant
Frein arrière
1. Rainure d’indication d’usure
2. Indicateur d’usure
3. Gaine en caoutchouc
1 2
3
1. Ergot d’indication d’usure de plaquette de
frein
1. Ergot d’indication d’usure de plaquette de frein
1
1
59C-28199-F2.book 22 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
1
2
3
4
56
7
8
9
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Chaque plaquette de
frein est munie d’un ergot d’indication
d’usure. Les ergots permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure de plaquette en
vérifiant la position de l’ergot tout en action-
nant le frein. Si une plaquette de frein est
usée au point que l’ergot touche presque le
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22582
Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avantFrein arrière
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuf-
fisant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.

Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.

Utiliser uniquement le liquide de

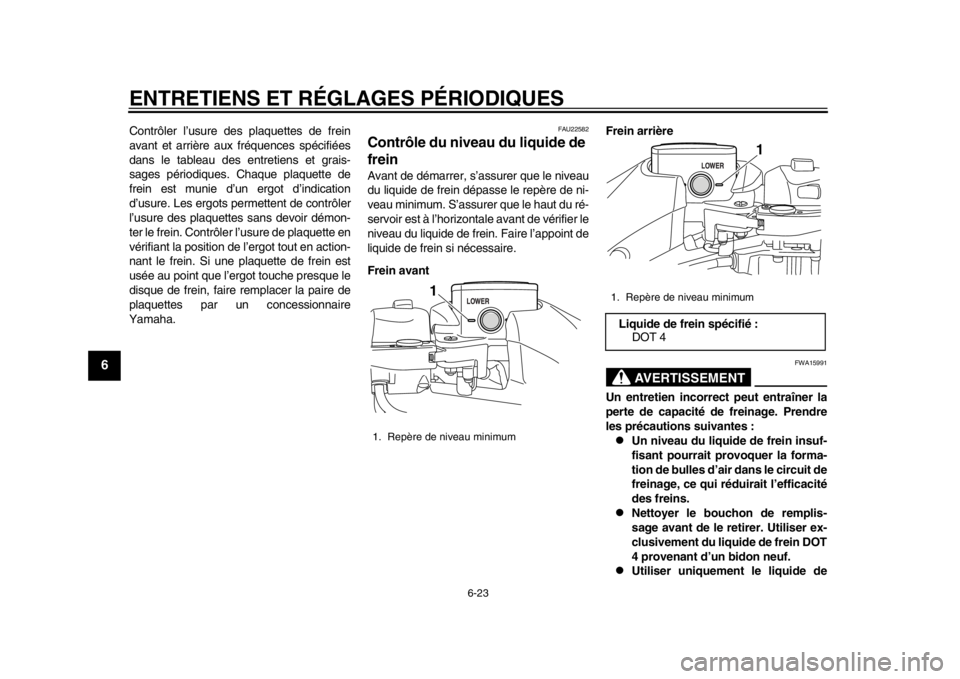

1. Repère de niveau minimum
1
1. Repère de niveau minimumLiquide de frein spécifié :
DOT 4
1
59C-28199-F2.book 23 ページ ２０１３年６月２７日　木曜日　午後２時０分
