MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
1
2
3
4
567
8
9
10
11
12
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
15. Accendere il motore e lasciarlo girare al minimo per diversi minuti mentre ve-
rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
16. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
ATTENZIONE
HCA11232
Dopo il cambio dell’olio motore, ricor-
darsi di controllare la pressione olio
come descritto qui di seguito.
Allentare il bullone di spurgo.

Avviare il motore e farlo girare al mi-
nimo fino a quando l’olio fuoriesce.
Se non fuoriesce olio dopo un mi-
nuto, spegnere immediatamente il
motore per non farlo grippare. Se
ciò dovesse accadere, far riparare il
veicolo da un concessionario
Yamaha.

Dopo il controllo della pressione
olio, stringere il bullone di spurgo
alla coppia di serraggio secondospecifica.
1. Bullone di sfiato
1
Coppia di serraggio:Bullone di sfiato:18 Nm (1.8 m·kgf, 13 ft·lbf)
2RD-9-H0_1.book 14 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
1
2
3
4
56
7
8
9
10
11
12
HAU52031
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
Per sostituire l’elemento filtrante 1. Rimuovere il pannello A. (Vedere pagina 6-9.)
2. Togliere il coperchio cassa filtro to- gliendo le viti.
3. Estrarre l’elemento filtrante. 4. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
5. Installare il coperchio cassa filtro in- stallando le viti.
6. Installare il pannello.
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo corregge re da un concessio-
nario Yamaha.
1. Vite
2. Coperchio della scatol a del filtro dell’aria
1
2
1
1. Elemento del filtro dell’aria
1
Regime del minimo:
1200–1400 giri/min.
2RD-9-H0_1.book 15 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
1
2
3
4
567
8
9
10
11
12
HAU21385
Controllo del gioco della
manopola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha ag li intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU59632
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.

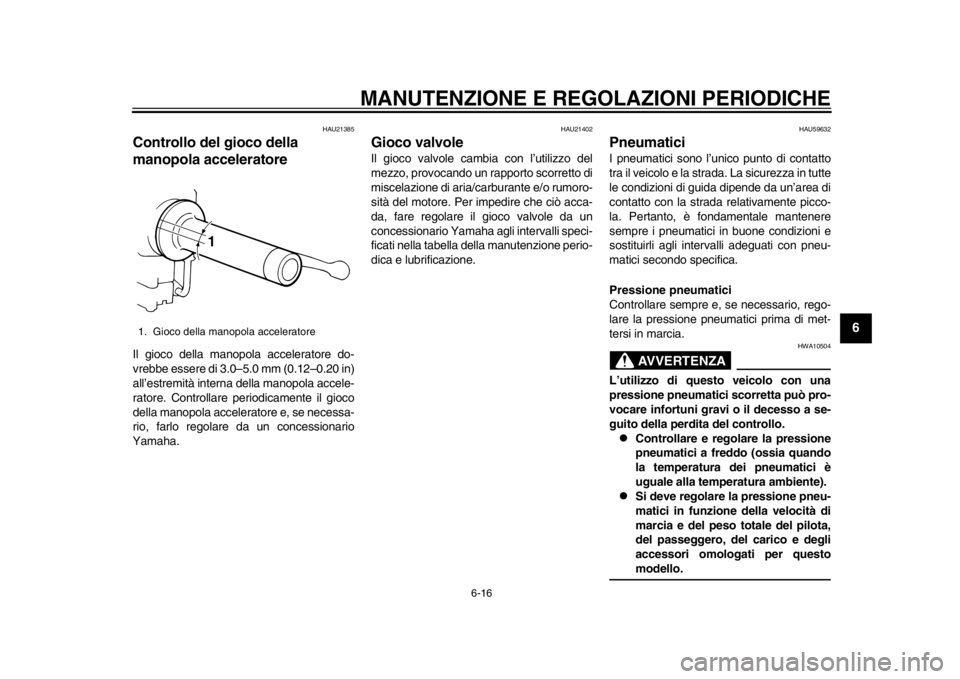

1. Gioco della manopola acceleratore
1
2RD-9-H0_1.book 16 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
1
2
3
4
56
7
8
9
10
11
12
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti. Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-re differenti, pr
ovocando incidenti.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
Pressione pneumatici (misurata a
pneumatici freddi):
Carico massimo di 90 kg (198 lbs):Anteriore:
175 kPa (1.75 kgf/cm
2, 25 psi)
Posteriore: 200 kPa (2.00 kgf/cm2, 29 psi)
da 90 kg (198 lbs) fino al carico
massimo: Anteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Carico massimo*: 150 kg (331 lb)
* Peso totale del conducente, del pas-
seggero, del carico e degli accessori

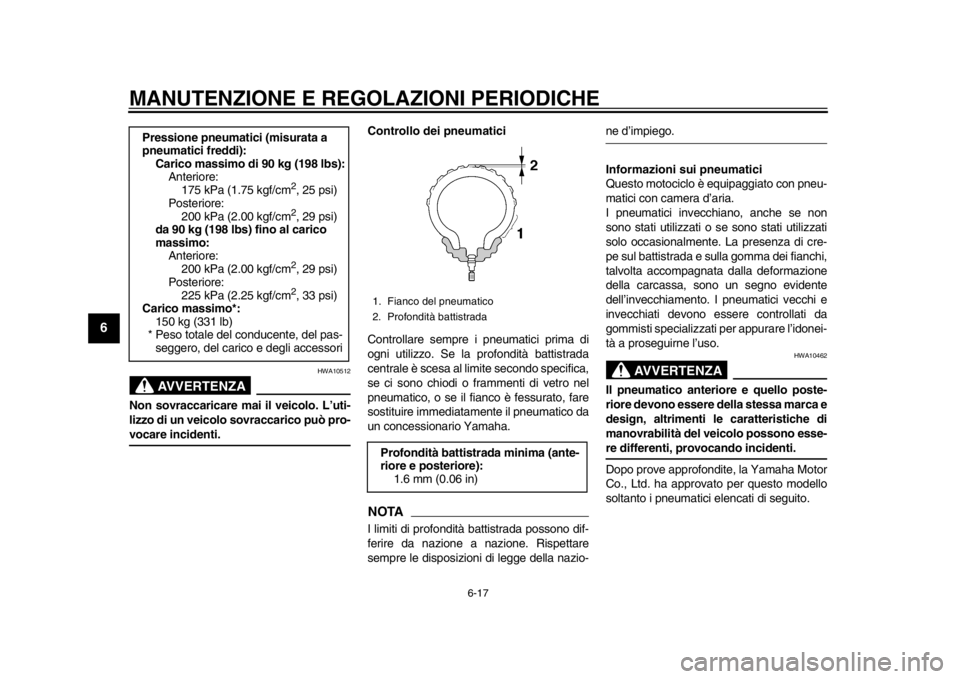

1. Fianco del pneumatico
2. Profondità battistradaProfondità battistr ada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
2RD-9-H0_1.book 17 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
1
2
3
4
567
8
9
10
11
12
AVVERTENZA
HWA10572

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura e sostituire la camera d’aria al più
presto con un prodotto di alta quali-
tà.

Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-ratteristiche.
HAU21944
Ruote a raggi
AVVERTENZA
HWA10611
Le ruote di questo modello non sono
progettate per essere usate con pneu-
matici senza camera d’aria. Non tentare
di usare pneumatici
senza camera d’ariaper questo modello.
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote prescritte se-
condo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi n on presentino cric-
che, piegature, deformazioni o altri
danni e che i raggi non siano allentati
o danneggiati. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota da
un concessionario Yamaha. Non ten-
tare di eseguire nemmeno la minima
riparazione di una ruota. In caso di de-
formazioni o di cricche, la ruota va so-
stituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
Pneumatico anteriore:
Dimensioni: 90/100-18M/C 54S
Produttore/modello:
METZELER/ME77 Front
Pneumatico posteriore: Dimensioni:
110/90-18M/C 61S
Produttore/modello: METZELER/ME77
2RD-9-H0_1.book 18 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
1
2
3
4
56
7
8
9
10
11
12
la durata dei pneumatici.
HAU48291
Regolazione gioco della leva
frizioneIl gioco della leva frizione dovrebbe essere
di 5.0–10.0 mm (0.20–0.39 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario. 1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio- ne, girare il bullone di regolazione in di-
rezione (a). Per ridurre il gioco della
leva frizione, girare il bullone di regola-
zione in direzione (b). 4. Serrare il controdado e poi fare scorre-
re la copertura in gomma alla sua po-
sizione originale.
NOTASe con il metodo sopra descritto non si rie-
sce ad ottenere il gioc o secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno dellafrizione da un concessionario Yamaha.

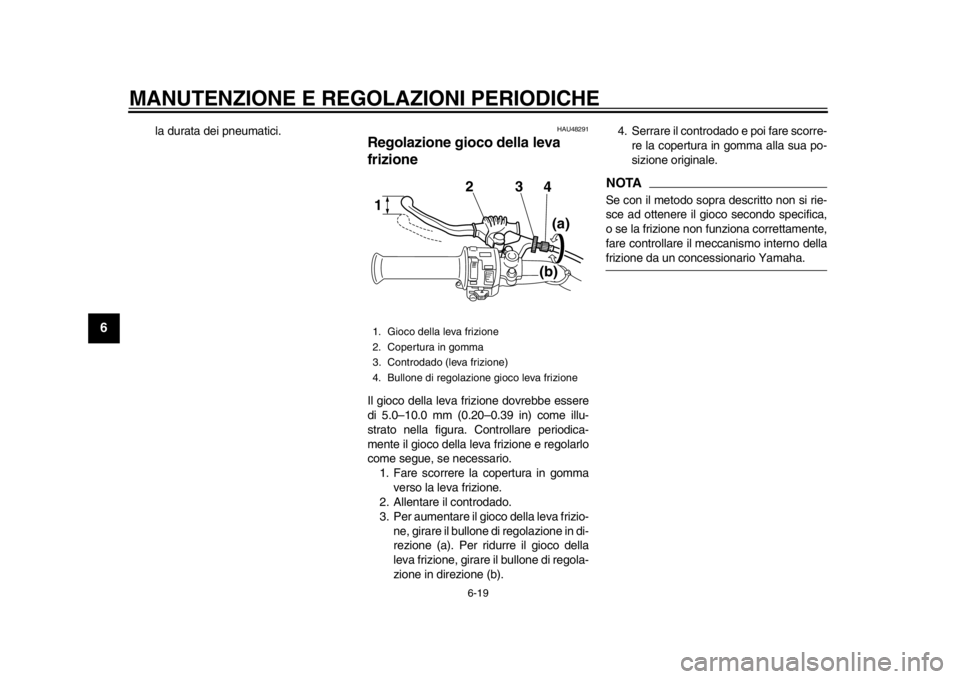

1. Gioco della leva frizione
2. Copertura in gomma
3. Controdado (leva frizione)
4. Bullone di regolazione gioco leva frizione
32
4(a)
(b)
1
2RD-9-H0_1.book 19 ページ ２０１３年１２月３日　火曜日　午後２時３２分

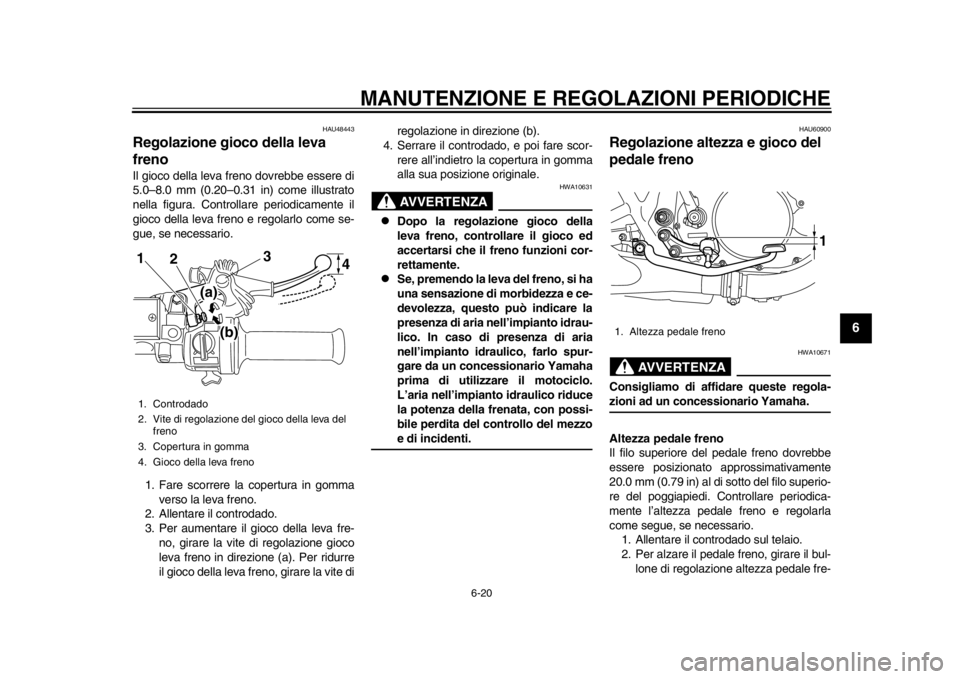

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
1
2
3
4
567
8
9
10
11
12
HAU48443
Regolazione gioco della leva
frenoIl gioco della leva freno dovrebbe essere di
5.0–8.0 mm (0.20–0.31 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e regolarlo come se-
gue, se necessario.
1. Fare scorrere la copertura in gomma verso la leva freno.
2. Allentare il controdado.
3. Per aumentare il gioco della leva fre- no, girare la vite di regolazione gioco
leva freno in direzione (a). Per ridurre
il gioco della leva freno, girare la vite di regolazione in direzione (b).
4. Serrare il controdad o, e poi fare scor-
rere all’indietro la copertura in gomma
alla sua posizione originale.
AVVERTENZA
HWA10631

Dopo la regolazione gioco della
leva freno, controllare il gioco ed
accertarsi che il freno funzioni cor-
rettamente.

Se, premendo la leva del freno, si ha
una sensazione di morbidezza e ce-
devolezza, questo può indicare la
presenza di aria nell’impianto idrau-
lico. In caso di presenza di aria
nell’impianto idraulico, farlo spur-
gare da un concessionario Yamaha
prima di utilizzare il motociclo.
L’aria nell’impianto idraulico riduce
la potenza della frenata, con possi-
bile perdita del controllo del mezzoe di incidenti.
HAU60900
Regolazione altezza e gioco del
pedale freno
AVVERTENZA
HWA10671
Consigliamo di affidare queste regola-zioni ad un concessionario Yamaha.
Altezza pedale freno
Il filo superiore del pedale freno dovrebbe
essere posizionato approssimativamente
20.0 mm (0.79 in) al di sotto del filo superio-
re del poggiapiedi. Controllare periodica-
mente l’altezza pedale freno e regolarla
come segue, se necessario. 1. Allentare il controdado sul telaio.
2. Per alzare il pedale freno, girare il bul- lone di regolazione altezza pedale fre-
1. Controdado
2. Vite di regolazione del gioco della leva del
freno
3. Copertura in gomma
4. Gioco della leva freno
2 3
1
(a)
(b)
4
1. Altezza pedale freno
1
2RD-9-H0_1.book 20 ページ ２０１３年１２月３日　火曜日　午後２時３２分

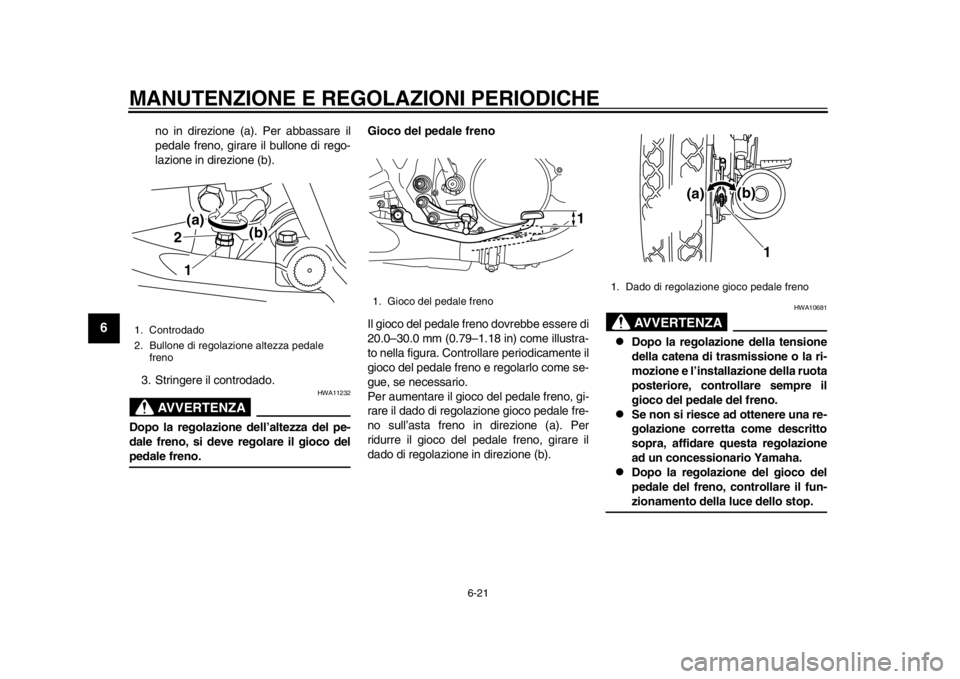

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
1
2
3
4
56
7
8
9
10
11
12
no in direzione (a). Per abbassare il
pedale freno, girare il bullone di rego-
lazione in direzione (b).
3. Stringere il controdado.AVVERTENZA
HWA11232
Dopo la regolazione dell’altezza del pe-
dale freno, si deve regolare il gioco delpedale freno. Gioco del pedale freno
Il gioco del pedale freno dovrebbe essere di
20.0–30.0 mm (0.79–1.18 in) come illustra-
to nella figura. Controllare periodicamente il
gioco del pedale freno e regolarlo come se-
gue, se necessario.
Per aumentare il gioco del pedale freno, gi-
rare il dado di regolazione gioco pedale fre-
no sull’asta freno in direzione (a). Per
ridurre il gioco del pedale freno, girare il
dado di regolazione in direzione (b).
AVVERTENZA
HWA10681

Dopo la regolazione della tensione
della catena di trasmissione o la ri-
mozione e l’installazione della ruota
posteriore, controllare sempre il
gioco del pedale del freno.

Se non si riesce ad ottenere una re-
golazione corretta come descritto
sopra, affidare
questa regolazione
ad un concessionario Yamaha.

Dopo la regolazione del gioco del
pedale del freno, controllare il fun-zionamento della luce dello stop.
1. Controdado
2. Bullone di regolaz ione altezza pedale
freno
1
2
(b)
(a)
1. Gioco del pedale freno
1
1. Dado di regolazione gioco pedale freno
(b)
(a)
1
2RD-9-H0_1.book 21 ページ ２０１３年１２月３日　火曜日　午後２時３２分
