2014 YAMAHA SR400 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
1
234
5
6
7
8
9
10
11
12
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza e
le luci indicatori di di rezione, ma tutti gli altri
impianti elettrici sono inattivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-riodi di tempo, la batteria può scaricarsi.
HAU49395
Spie d’avvertimento e di
segnalazione
HAU11021
Spia indicatore di direzione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11354
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 2.2 L
(0.58 US gal, 0.48 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11485
Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. Se questo accade, far con-
trollare il dispositivo di autodiagnosi da un
concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
1. Premere.
2. Svoltare.12
1. Spia guasto motore “ ”
2. Spia livello carburante “ ”
3. Spia marcia in folle “ ”
4. Spia luce abbagliante “ ”
5. Spia indicatore di direzione “ ”
4
2
15
3
2RD-9-H0_1.book 2 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
1
23
4
5
6
7
8
9
10
11
12
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11631
Gruppo del tachimetroIl gruppo del tachimetro comprende un ta-
chimetro, un contachilometri totalizzatore
ed un contachilometri parziale. Il tachimetro
indica la velocità di marcia. Il contachilome-
tri totalizzatore indica la distanza totale per-
corsa. Il contachilometri parziale indica la
distanza percorsa dopo l’ultimo azzeramen-
to con il pomello d’azzeramento. Si può
usare il contachilometri parziale per stimare
la distanza percorribile con un pieno di car-
burante. L’informazione così raccolta Le
consentirà, in futuro, di programmare le Sue
soste per rifornimento.
HAU11882
ContagiriIl contagiri consente al pilota di controllare il
regime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 7000 giri/min. e oltre

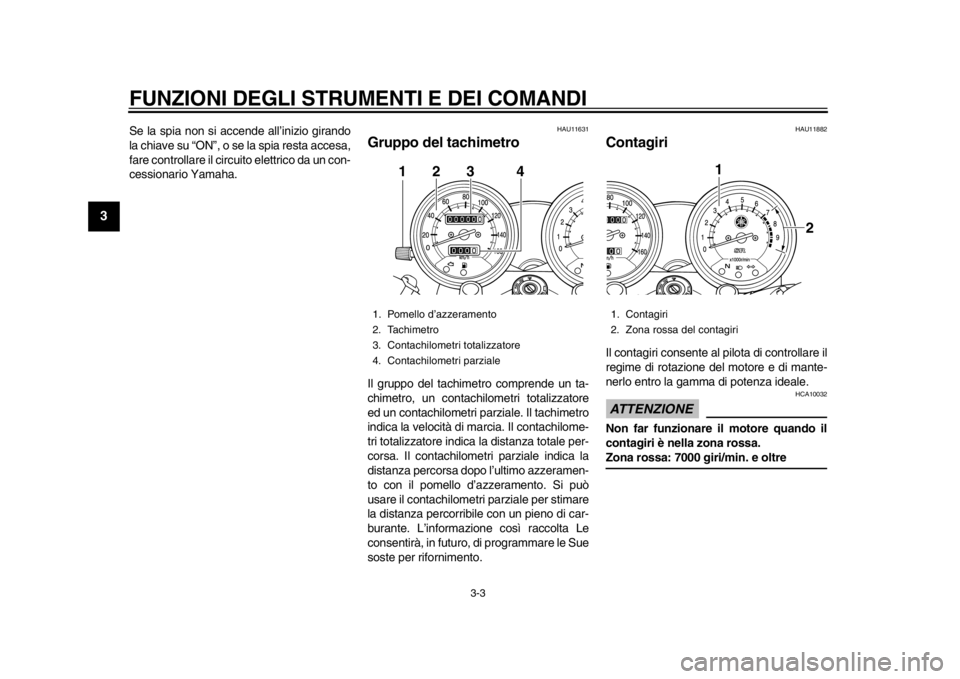

1. Pomello d’azzeramento
2. Tachimetro
3. Contachilometri totalizzatore
4. Contachilometri parziale
123 4
1. Contagiri
2. Zona rossa del contagiri
1
2
2RD-9-H0_1.book 3 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
1
234
5
6
7
8
9
10
11
12
HAU1234G
Interruttori manubrioSinistra
Sinistra Destra
HAU12351
Interruttore di segnalazione luce abba-
gliante “ ”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12401
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12461
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” persegnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12766
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”, pre-
mere questo interruttore per accendere le
luci d’emergenza (lampeggio simultaneo di
tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro vei-

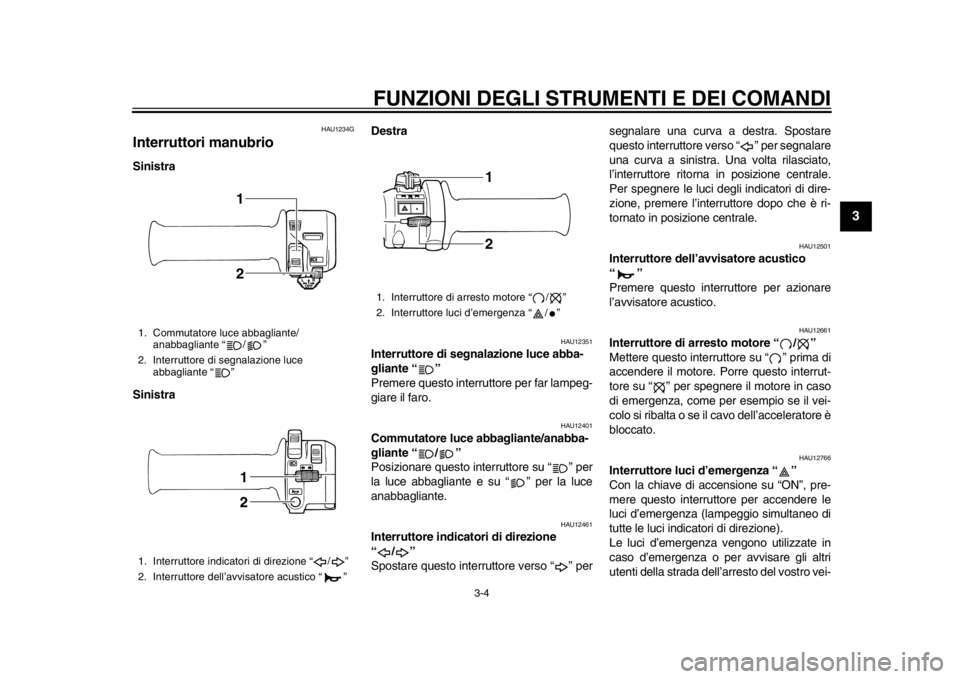

1. Commutatore luce abbagliante/
anabbagliante “ / ”
2. Interruttore di segnalazione luce abbagliante “ ”
1. Interruttore indicatori di direzione “ / ”
2. Interruttore dell’avvisatore acustico “ ”
1
21
2
1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “ / ”
1
2
2RD-9-H0_1.book 4 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
1
23
4
5
6
7
8
9
10
11
12
colo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU12821
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-13.)
HAU12872
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.

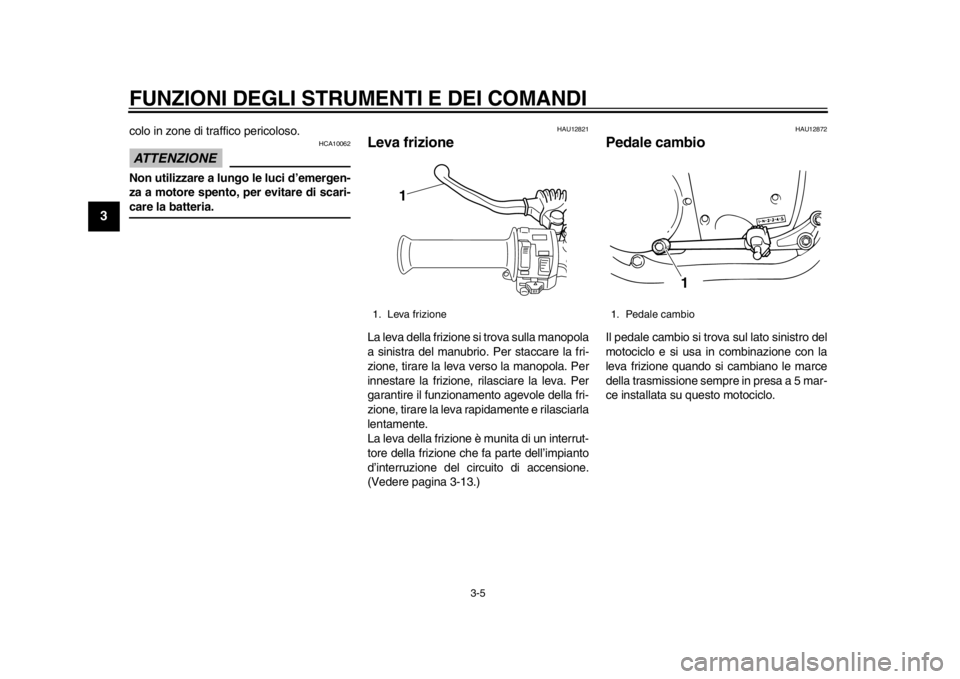

1. Leva frizione
1
1. Pedale cambio
1
2RD-9-H0_1.book 5 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1
234
5
6
7
8
9
10
11
12
HAU12892
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU12942
Pedale del frenoIl pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13125
Tappo serbatoio carburantePer togliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per installare il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il riferimento
“ ” rivolto in avanti.

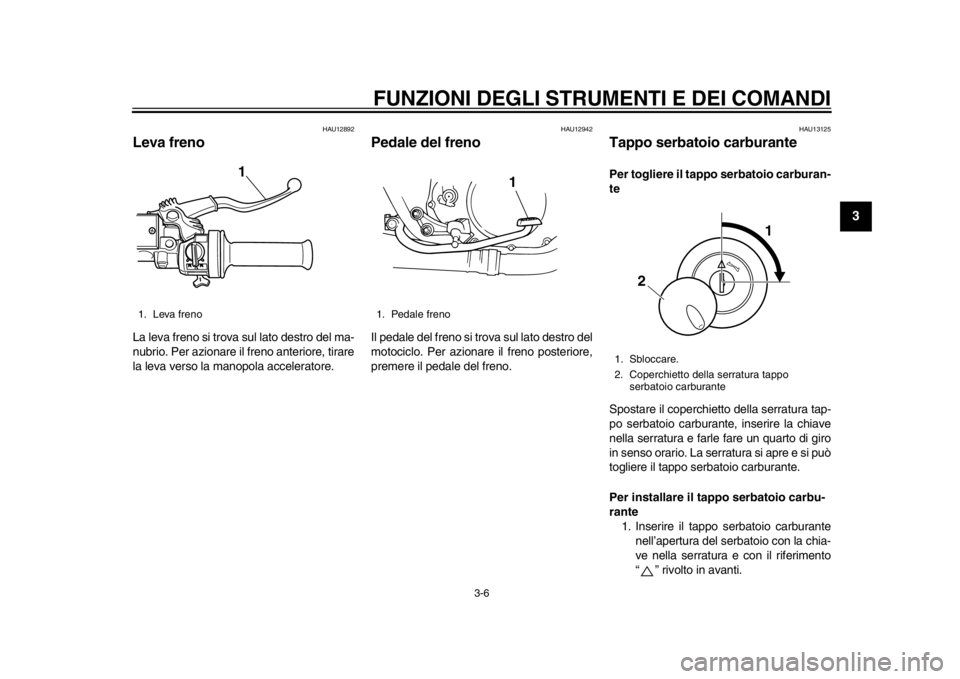

1. Leva freno
1
1. Pedale freno
1
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio carburante
2
1
2RD-9-H0_1.book 6 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
1
23
4
5
6
7
8
9
10
11
12
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estr arre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA10132
Verificare che il ta ppo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-
dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe- gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.

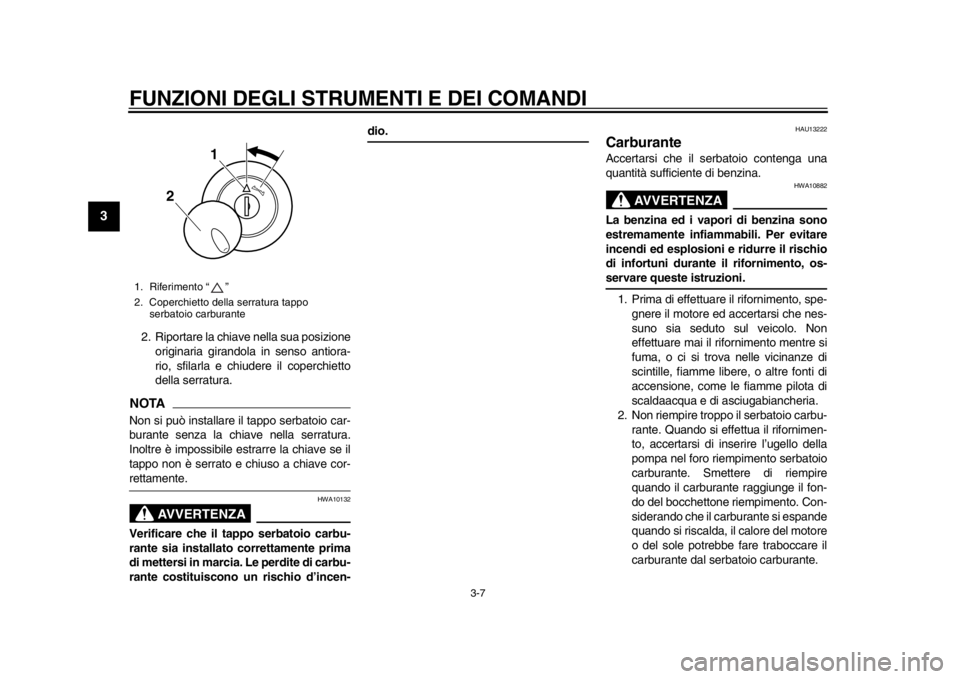

1. Riferimento “ ”
2. Coperchietto della serratura tappo serbatoio carburante
1
2
2RD-9-H0_1.book 7 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
1
234
5
6
7
8
9
10
11
12
3. Asciugare immediatamente con uno straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU57690
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 95 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburante
super senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol conte-
nente etanolo e quello contenente metano-
lo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non supe-
ra il 10% (E10). La Yamaha sconsiglia il ga-
sohol contenente metanolo in quanto può
provocare danneggiamenti all’impianto di
alimentazione, oppure problemi alle presta-
zioni del veicolo.

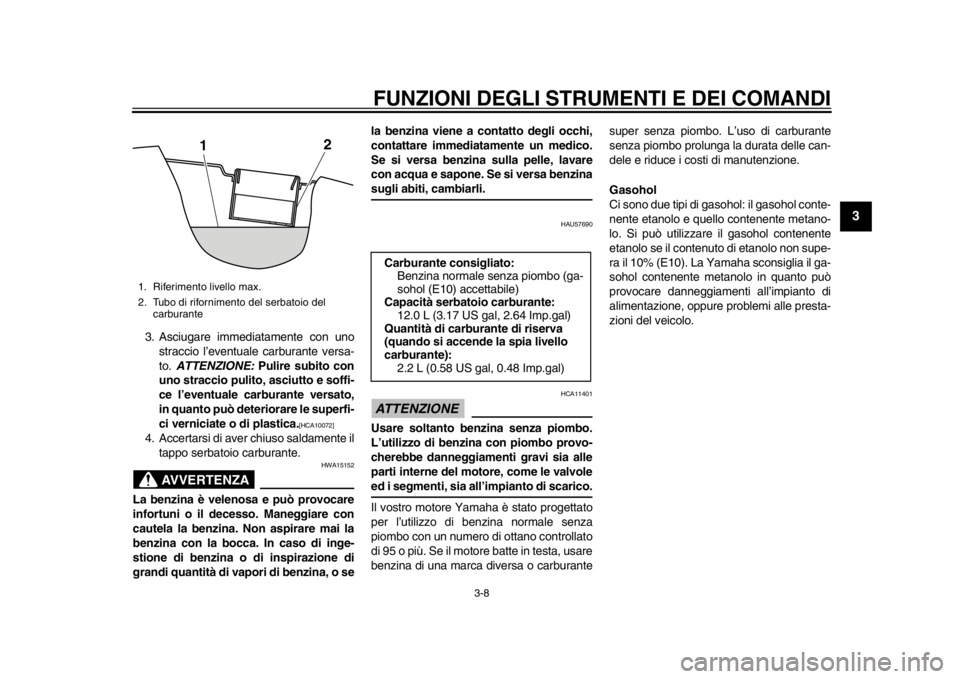

1. Riferimento livello max.
2. Tubo di rifornimento del serbatoio del
carburante
1 2
Carburante consigliato:
Benzina normale senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 12.0 L (3.17 US gal, 2.64 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante): 2.2 L (0.58 US gal, 0.48 Imp.gal)
2RD-9-H0_1.book 8 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
1
23
4
5
6
7
8
9
10
11
12
HAU39453
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburantePrima di utilizzare il motociclo:
Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.

Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se ne-
cessario.

Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
HAU13434
Convertitore cataliticoQuesto modello è dotat o di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU59490
Rubinetto benzinaIl rubinetto benzina regola e filtra l’erogazio-
ne del carburante dalla pompa benzina
all’iniettore carburante.
Il rubinetto benzina ha due posizioni:
ON (aperto)
Con il rubinetto in questa posizione, il car-
burante viene erogato al motore. Con il ru-
binetto in questa posizione, il veicolo
funziona normalmente.

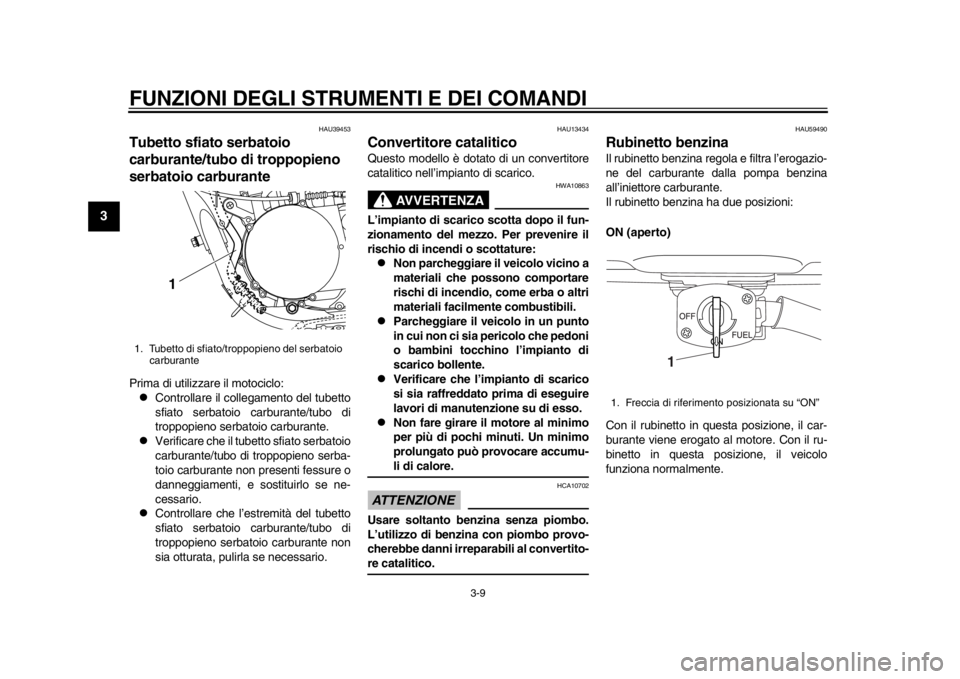

1. Tubetto di sfiato/troppopieno del serbatoio carburante
1
1. Freccia di riferimento posizionata su “ON”
1
2RD-9-H0_1.book 9 ページ ２０１３年１２月３日　火曜日　午後２時３２分
