2014 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

8-46
8
6. Para incrementar el juego libre de la maneta
del freno, gire la tuerca de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta de freno gire la tuerca de ajuste en la
dirección (b). ATENCIÓN: Verifique que la
distancia B mida 22 mm (0.87 in) como
máximo. Si la distancia B alcanza 22 mm
(0.87 in), vuelva a ajustar el juego de la ma-
neta de freno. Si la distancia A sobrepasa
12.7 mm (0.50 in), haga revisar el vehículo
en un concesionario Yamaha.
[SCB01151]
7. Apriete la contratuerca del regulador del cable del freno.
8. Deslice la cubierta de goma a su posición ori- ginal.
9. Apriete la contratuerca de la maneta de freno.
Ajuste de la altura del pedal de freno
La parte superior del pedal de freno debe situarse
75.0–85.0 mm (2.95–3.35 in) por encima del so-
porte del reposapiés. Si la altura del pedal de freno
es incorrecta, ajústela como se indica a continua-
ción. 1. Desmonte el reposapiés quitando los pernos
y las tuercas.
1. Distancia entre el pedal de freno y el soporte del reposapiés1
U2LC60S0.book Page 46 Friday, March 8, 2013 3:09 PM

8-47
82. Afloje la contratuerca. 3. Apriete o afloje el perno de ajuste hasta que la
altura del pedal de freno se sitúe dentro de los
límites especificados.
4. Apriete la contratuerca.
5. Monte el reposapiés colocando los pernos y las tuercas y, a continuación, apriételos con el
par especificado.

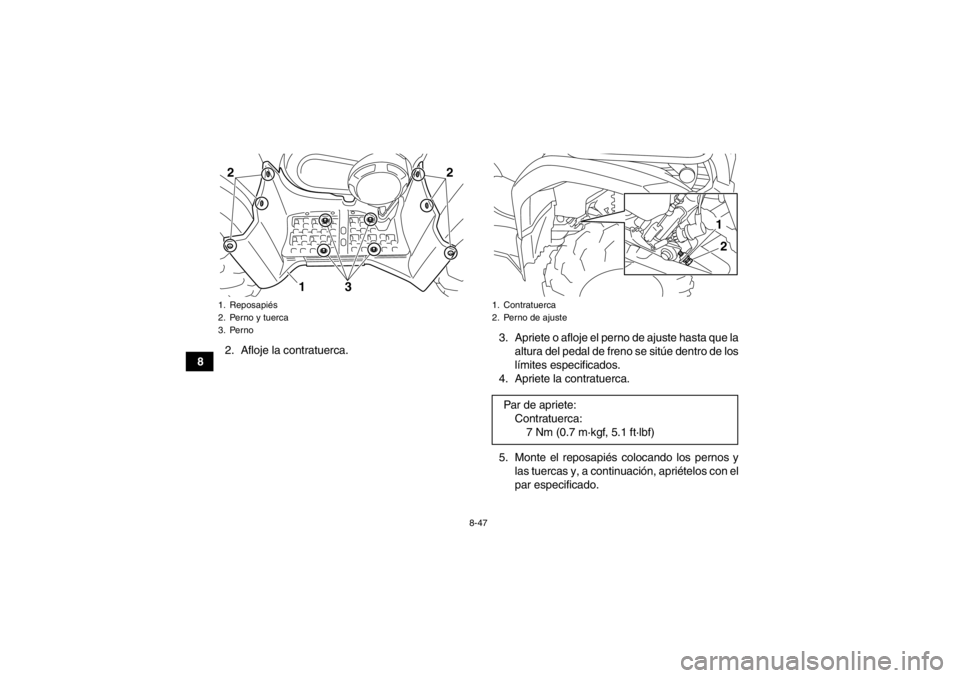

1. Reposapiés
2. Perno y tuerca
3. Perno22
31
1. Contratuerca
2. Perno de ajustePar de apriete:Contratuerca:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
21
U2LC60S0.book Page 47 Friday, March 8, 2013 3:09 PM

8-48
8
NOTAApriete los pernos del reposapiés en el orden indi-
cado.
Ajuste del juego libre del pedal de freno
El juego libre del pedal de freno debe medir 20.0
mm (0.79 in). Si es incorrecto, ajústelo del modo
siguiente.
1. Perno del reposapiés A
2. Perno del reposapiés B112
Pares de apriete:Perno del reposapiés A:4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Perno del reposapiés B: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)656
656
2
4
3
1
U2LC60S0.book Page 48 Friday, March 8, 2013 3:09 PM

8-49
8
NOTAEl juego libre de la maneta del freno y la altura del
pedal de freno se deben ajustar antes de ajustar el
juego libre del pedal de freno.1. Afloje la contratuerca.2. Para incrementar el juego libre del pedal de
freno, gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de fre-
no gire la tuerca de ajuste en la dirección (b).
3. Apriete la contratuerca.
SBU24230Guardapolvos de ejes Debe comprobar posibles daños en los guardapol-
vos de ejes según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
1. Juego libre del pedal de freno
1. Contratuerca
2. Tuerca de ajuste del juego libre del pedal de freno
21
(a)
(b)
U2LC60S0.book Page 49 Friday, March 8, 2013 3:09 PM

8-50
8
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
SBU29881Interruptores de la luz de freno La luz de freno, que se activa con el pedal y las
manetas de freno, debe iluminarse justo antes de
que tenga efecto la frenada.
El interruptor de la luz de freno trasera correspon-
diente al pedal se puede ajustar del modo siguien-
te, pero los otros interruptores de la luz de freno los
debe ajustar un concesionario Yamaha.
Gire la tuerca de ajuste del interruptor de la luz de
freno trasera mientras sostiene el interruptor en su
sitio. Para que la luz de freno se encienda antes,
1. Guardapolvo del eje delantero (en cada lado)
1
1
1. Guardapolvo del eje trasero (en cada lado)
U2LC60S0.book Page 50 Friday, March 8, 2013 3:09 PM

8-51
8gire la tuerca de ajuste en la dirección (a). Para
que la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección (b).
SBU24903Comprobación y engrase
de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581●Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-
bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.●Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-
mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.

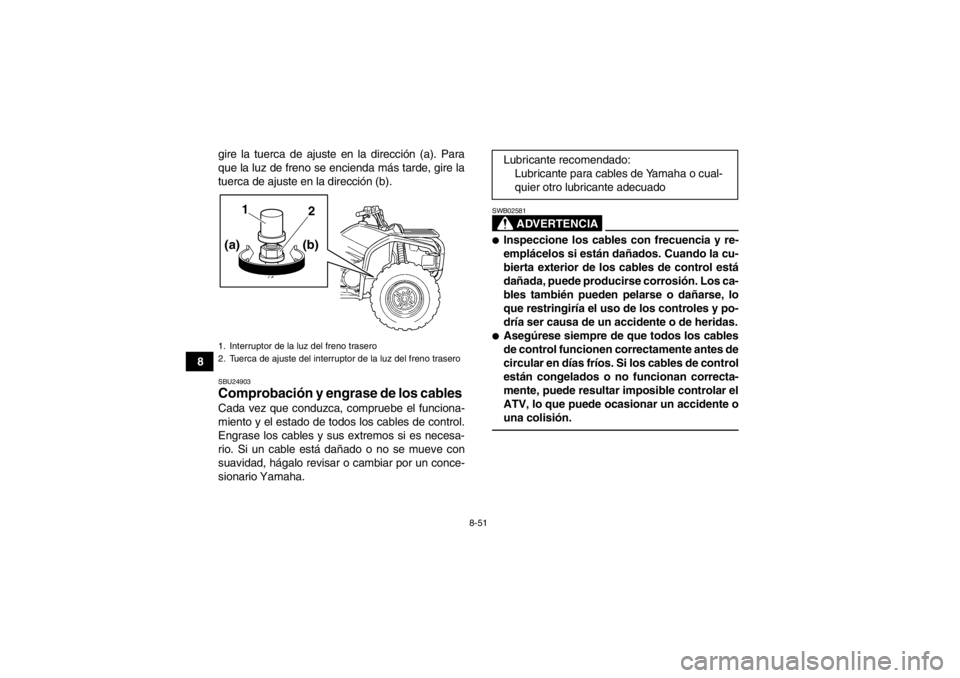

1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
1
2(b)
(a)
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuado
U2LC60S0.book Page 51 Friday, March 8, 2013 3:09 PM

8-52
8
SBU28711Comprobación y engrase de las mane-
tas de freno delantero y trasero Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
Maneta del freno delantero Maneta del freno trasero
SBU28871Comprobación y engr
ase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.
Lubricantes recomendados:
Maneta del freno delantero:Grasa de silicona
Maneta del freno trasero: Grasa lubricante con jabón de litioLubricante recomendado: Grasa lubricante con jabón de litio
U2LC60S0.book Page 52 Friday, March 8, 2013 3:09 PM

8-53
8
SBU24963Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU24972Engrase de la junta universal del car-
dán La junta universal del cardán deberá engrasarse
según los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
