2014 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

8-38
8
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
ATENCIÓNSCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones o
averías en el motor.SBU24010Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
NOTAPara realizar este ajuste es necesario un tacóme-
tro de diagnóstico.1. Arranque el motor y caliéntelo.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador.2. Desmonte el panel C. (Véase la página 8-11).
3. Acople el tacómetro al cable de la bujía.
4. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
U2LC60S0.book Page 38 Friday, March 8, 2013 3:09 PM

8-39
8
NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-
rio Yamaha para efectuar el ajuste.5. Monte el panel.
SBU24047Ajuste del juego de la maneta de acele-
ración Se debe comprobar el juego de la maneta de ace-
leración y ajustarlo, si es preciso, según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
El juego libre de la maneta de aceleración debe
medir 3.0–5.0 mm (0.12–0.20 in), como se mues-
tra. Compruebe periódicamente el juego de la ma-
neta de aceleración y, si es necesario, ajústelo del
modo siguiente.NOTAAntes de ajustar el juego de la maneta de acelera-
ción se debe comprobar el ralentí y ajustarlo se-
gún sea necesario.1. Deslice la cubierta de goma hacia atrás.
2. Afloje la contratuerca.
3. Para incrementar el juego de la maneta de
aceleración gire el perno de ajuste en la direc-
ción (a). Para reducir el juego de la maneta de
aceleración gire el perno de ajuste en la direc-
ción (b).
1. Tornillo de tope del aceleradorRalentí del motor:1450–1550 r/min
U2LC60S0.book Page 39 Friday, March 8, 2013 3:09 PM

8-40
8
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posición ori-
ginal.
SBU24060Holgura de la válvula La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de la válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU24071Ajuste del cable de
l sistema de seguri-
dad de la palanca de selección de mar-
cha El cable del sistema de seguridad de la palanca de
selección de marcha se estira con el uso, lo que
puede afectar a su correcto funcionamiento. Debe-
rá, por tanto, comprobarlo y ajustarlo en un conce-
sionario Yamaha, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.SBU29601Frenos La sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
1. Cubierta de goma
2. Perno de ajuste del juego libre de la palanca del acelerador
3. Contratuerca
4. Juego libre de la palanca del aceleradorU2LC60S0.book Page 40 Friday, March 8, 2013 3:09 PM

8-41
8
ADVERTENCIA
SWB02571Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.SBU28413Comprobación de las pastillas de freno
delantero y de las placas de fricción del
freno trasero Debe comprobar el desgaste de las pastillas de
freno delantero y de las placas de fricción del freno
trasero según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.NOTAEste ATV está dotado de un freno trasero de múl-
tiples discos húmedos situado en el interior de la
caja del engranaje final.SBU24171Pastillas de freno delantero
Compruebe el estado de las pastillas de freno de-
lantero y mida el espesor del forro. Si alguna pas-
tilla de freno está dañada o si el espesor del forro es inferior a 1.0 mm (0.04 in), solicite a un conce-
sionario Yamaha que cambie el conjunto de las
pastillas.
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 8-65).1. Espesor del forro
U2LC60S0.book Page 41 Friday, March 8, 2013 3:09 PM

8-42
8
SBU30320Placas de fricción del freno trasero
Los discos de fricción del freno trasero se deben
comprobar y cambiar, si es necesario, en un con-
cesionario Yamaha según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.SBU29841Comprobación del líquido de freno Antes de utilizar el vehículo, verifique que el líqui-
do de frenos se encuentre por encima de la marca
de nivel mínimo. Compruebe el nivel del líquido de
frenos con la parte superior del nivel del depósito.
Añada líquido de frenos según sea necesario.
ADVERTENCIA
SWB02720Un mantenimiento inadecuado puede reducir
la capacidad de frenada. Observe las precau-
ciones siguientes:●Una cantidad insuficiente de líquido de fre-
nos puede ocasionar la penetración de aire
en el sistema, con lo que se reducirán las
prestaciones de los frenos.●Limpie el tapón de llenado antes de extraer-
lo. Utilice únicamente líquido de frenos DOT
4 de un recipiente sellado.●Utilice únicamente el líquido de frenos espe-
cificado; de lo contrario se pueden deterio-
rar las juntas de goma y producirse fugas.●Añada el mismo tipo de líquido de freno. Si
añade un líquido de frenos distinto a DOT 4
se puede producir una reacción química per-
judicial.
1. Marca de nivel mínimo
1
Líquido de frenos especificado:DOT 4
U2LC60S0.book Page 42 Friday, March 8, 2013 3:09 PM

8-43
8
●Evite que penetre agua en el depósito cuan-
do añada líquido. El agua reducirá significa-
tivamente el punto de ebullición del líquido y
puede provocar una obstrucción por vapor.ATENCIÓNSCB01160El líquido de frenos puede dañar las superfi-
cies pintadas o las piezas de plástico. Elimine
siempre inmediatamente el líquido que se haya
derramado.A medida que las pastillas de freno se desgastan,
es normal que el nivel de líquido de freno disminu-
ya de forma gradual. Un nivel bajo de líquido de
frenos puede ser indicativo del desgaste de las
pastillas o de una fuga en el sistema de frenos; por
tanto, compruebe si las pastillas están desgasta-
das y si hay alguna fuga en el sistema. Si el nivel
de líquido de frenos disminuye de forma repentina,
solicite a un concesionario Yamaha que averigüe
la causa antes de seguir utilizando el vehículo.
SBU24281Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de frenos según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de la bomba y las pin-
zas de freno, así como los tubos de freno, según
los intervalos indicados a continuación o siempre
que estén dañados o presenten fugas.●Juntas de aceite: Cambiar cada dos años.●Tubos de freno: Cambiar cada cuatro años.SBU24394Comprobación del juego de la maneta
del freno delantero Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. La ma-
neta de freno no debe tener juego libre alguno, tal
y como se muestra. Si hay juego libre, haga revisar
el sistema de frenos en un concesionario Yamaha.
U2LC60S0.book Page 43 Friday, March 8, 2013 3:09 PM

8-44
8
SBU30343Ajuste del juego libre de la maneta y
del pedal del freno trasero y de la altura
del pedal de freno Se debe comprobar y ajustar, si fuera necesario, el
juego libre de la maneta del freno trasero y del pe-
dal de freno, así como la altura del pedal de freno,
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Ajuste del juego libre de la maneta del freno
El juego libre de la maneta del freno debe medir
10.0 mm (0.39 in). Si es incorrecto, ajústelo del

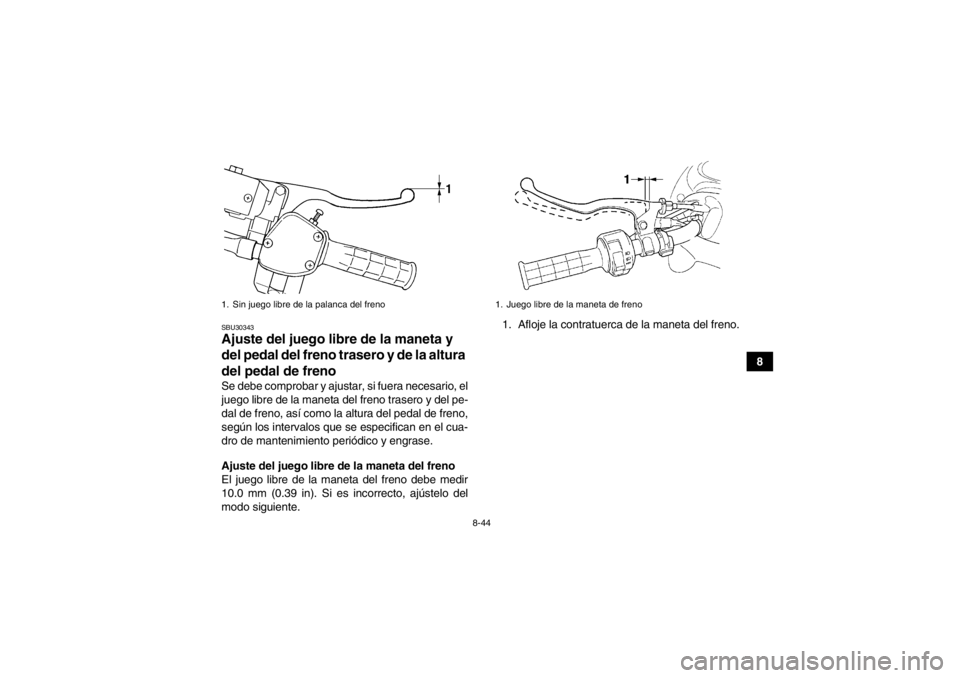

modo siguiente.1. Afloje la contratuerca de la maneta del freno.1. Sin juego libre de la palanca del freno
1. Juego libre de la maneta de freno
U2LC60S0.book Page 44 Friday, March 8, 2013 3:09 PM

8-45
82. Para incrementar el juego libre de la maneta
del freno, gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta del freno gire el perno de ajuste en la
dirección (b). ATENCIÓN: La distancia A no
debe medir más de 12.7 mm (0.50 in). Si la
distancia A sobrepasa 12.7 mm (0.50 in) no
se puede obtener el juego libre especifica-
do de la maneta del freno; en tal caso, pro-
ceda del modo siguiente.
[SCB01141]
NOTASi con el procedimiento descrito consigue obtener
el juego libre especificado de la maneta del freno,
omita los pasos 3-8.3. Gire completamente el perno de ajuste en la
dirección (a) para aflojar el cable del freno.
4. Deslice la cubierta de goma hacia atrás.
5. Afloje la contratuerca del regulador del cable del freno.

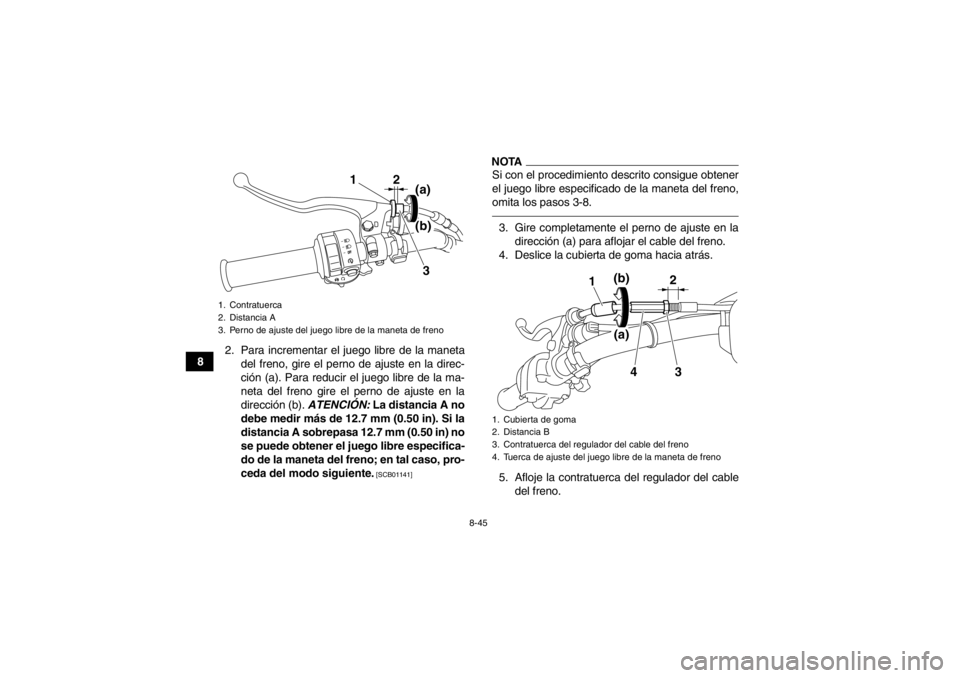

1. Contratuerca
2. Distancia A
3. Perno de ajuste del juego libre de la maneta de freno
12
3
(a)
(b)
1. Cubierta de goma
2. Distancia B
3. Contratuerca del regulador del cable del freno
4. Tuerca de ajuste del juego libre de la maneta de freno
1
2
3
4
(b)(a)
U2LC60S0.book Page 45 Friday, March 8, 2013 3:09 PM
